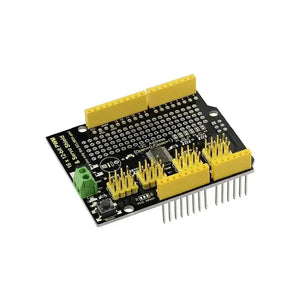

Scudo per servomotore OpenELAB a 16 canali per Arduino

Quando eseguiamo esperimenti con i robot, è necessario utilizzare più porte PWM per azionare il servomotore, tuttavia, l'Arduino UNO R3 comunemente utilizzato ha solo 6 porte PWM, quindi non è sufficiente.

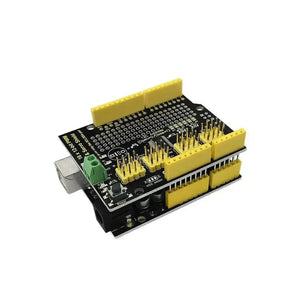

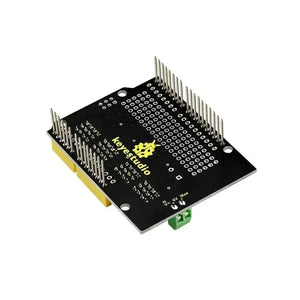

Ciò consente di utilizzare questa scheda di espansione, che è direttamente impilata sulla scheda Arduino UNO R3 e può pilotare fino a 16 servi. Utilizza l'ingresso I2C, occupa solo A4 e A5 della scheda Arduino UNO R3. La scheda di espansione contiene fori bifacciali PCB, che possono essere indirizzati alla saldatura con componenti per costruire circuiti di prototipazione.

• Ingresso I2C, controllo dell'uscita PWM a 16 canali

• Ingresso indipendente dall'alimentazione servo V+, fino a 6 V.

• Segnale logico e uscita indipendente dall'alimentazione logica 3-5V

• Frequenza: 40-1000Hz

• Canali: 16 canali

• Risoluzione: 12 bit

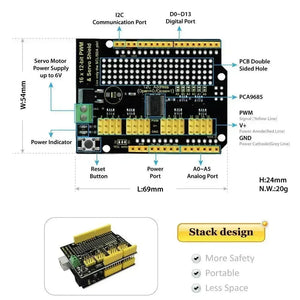

• Dimensioni: 69mm x 54mm x 24mm

• Peso: 20g
