Orologio Arc Reactor di Iron Man

L'orologio Iron Man Arc Reactor è un orologio creativo ispirato al famoso reattore ad arco del film Iron Man. Non solo ha la funzione di visualizzazione dell'ora di un orologio tradizionale, ma incorpora anche un'illuminazione a LED blu fredda per imitare l'effetto visivo del reattore ad arco. Posizionato su una scrivania, su una libreria o su un comodino, l'orologio Arc Reactor aggiunge un senso di tecnologia e un'atmosfera futuristica all'ambiente. Vediamo come realizzarlo dopo!



Accessori necessari



Passo 1: Stampa

Stampa tutte le parti utilizzando le seguenti impostazioni. Il nome del file STL inizia con il colore PLA da utilizzare.
Strato: 0,2mm
Riempire: 20%
Per informazioni dettagliate sulla stampa, vedere: Informazioni sulla stampa dell'orologio Iron Man Arc Reactor
La parte "Nero - Supporto bobina in rame" deve essere stampata 10 volte


Passaggio 2: anello trasparente e porta bobina



Qui hai bisogno di un filo di rame da 0,8 mm:
  • 1x 33 cm
  • 1x 24 cm
  1. Prendi i 10 supporti della bobina di rame e allineali (la gamba più spessa è vicino a te, vedi immagine)
  2. Il filo di rame da 33 cm passerà attraverso il foro della gamba più spessa
  3. Il filo di rame da 24 cm passerà attraverso il foro della gamba più sottile
  4. allineare tutti i supporti della bobina (gamba più spessa all'esterno) con l'anello trasparente (tagliare il filo di rame in eccesso se necessario)
  5. Spingi dall'alto
  6. Se necessario, utilizzare una lima per rimuovere lo “sporco” dal PCB dell'anello LED.
  7. Rimuovi l'anello LED (rimuovi i cavi esistenti se necessario) e posizionalo all'interno dell'anello trasparente con il LED rivolto verso il basso. Verificare che le pastiglie siano vicine all'apertura dell'anello trasparente (vedi figura).
  8. Aggiungi il distanziatore dell'anello LED nella parte superiore dell'anello LED

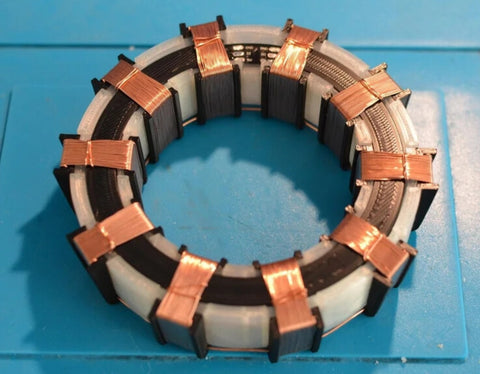

Passo 3: Cablaggio della bobina di rame





Passaggio 4: Opzione a: Diodo/LED blu centrale

Per questo passaggio avrai bisogno di:
  • 2x - Diodo Blu
  • Resistore da 2x - 47 Ohm
  • ESP32
  • Piccolo tubo termorestringente
  1. su ciascun diodo saldare una resistenza da 47 ohm al pin negativo (quello più corto)
  2. Usa il termorestringente per proteggere il saldatura
  3. Saldare due diodi all'ESP32, uno su ciascun lato, come mostrato.


Passo 5: Centro LED RGB WS2812B



Per questo hai bisogno di:
  • Filo di rame smaltato da 0,3 mm.
  • 2x-WS2812B LED
  • ESP32
  1. Tagliare/piegare i fili per consentire la saldatura come mostrato.
  2. Utilizzare il nastro biadesivo da ufficio per tenere in posizione il LED WS2812B durante la saldatura. Prendere nota dell'orientamento dei LED e controllare la piedinatura mostrata nell'immagine per assistenza.
  3. Rimuovere lo strato protettivo del rame da saldare (raschiarlo via con un coltello)
  4. Saldare i fili di rame ai LED
  5. Taglia 2 pezzi di nastro biadesivo spesso da 5 mm x 5 mm e fissali al supporto LED.
  6. Posizionare il LED nella staffa e piegare i fili come mostrato in figura. 7.
  7. Sotto la staffa sono presenti piccole fessure in cui è possibile posizionare i cavi. Puoi usare un saldatore per sciogliere un po' la staffa per bloccare i fili in modo che non si muovano.
  8. posizionare la staffa LED sull'ESP32 e saldare i fili come mostrato (immagine e schema elettrico)


Passo 6: Saldare i fili sull'ESP32


Utilizzare questo schema elettrico come guida per mettere insieme le parti



Passo 7: Saldare il Sensore Touch



Per questo avrai bisogno di:
  • Filo verde da 12 cm (lo vedete nella prima foto, io ho usato il filo bianco per il montaggio, ma mi sono confuso perché anche il filo della suoneria LED è bianco, quindi sono passato al verde)
  • Sensore di tocco
Appunti:
  • Il sensore tattile verrà utilizzato “a distanza”, per fare questo dovremo saldargli un filo e questo filo andrà saldato anche ad una delle bobine di rame che hai realizzato all'inizio.
  • Il sensore tattile può essere molto sensibile e talvolta il cambio dei caratteri viene attivato anche se non si attiva il sensore tattile. Per evitare ciò, è possibile saldare un condensatore da 50 uF tra la piazzola dove verrà saldato il filo bianco e l'altra piazzola più vicina alla prima. Ciò dovrebbe ridurre la sensibilità del sensore tattile.


Passaggio 8: inserimento dell'ESP32 nel Master





Passo 9: Collegare il display OLED



Per questo passaggio, è necessario:
  • schermo OLED
  • Involucro del miglior schermo OLED
  • Alloggiamento dello schermo OLED inferiore
  • 4 viti M2
  • Piccolo tubo termorestringente
  1. Per prima cosa rimuovere con attenzione qualsiasi potenziale "sporco" attorno al PCB dello schermo OLED. In caso contrario, potrebbe non adattarsi all'alloggiamento. 2.
  2. Piega leggermente con attenzione tutti e 4 i pin dello schermo OLED (circa 30 gradi). Dobbiamo farlo in modo che non tocchino le parti dietro di loro (vedi foto).
  3. Usa delle pinze taglienti per accorciare i perni sulla parte superiore dello schermo OLED (sempre in modo che si adattino all'interno dell'alloggiamento).
  4. utilizzare una vite M2 per "preparare" il foro sul fondo dell'alloggiamento. 5.
  5. In alternativa, utilizzare una punta da trapano da 2 mm per “preparare” il foro nella parte superiore della custodia. 6.
  6. Posiziona lo schermo OLED nella custodia e fissa tutte le parti in posizione utilizzando quattro viti M2. 7.
  7. Taglia 4 pezzi di tubi termorestringenti da 5 mm.
  8. Saldare i fili dell'OLED ai pin appropriati (vedi immagine)

Passo 10: Installa il display OLED



Per questo passaggio avrai bisogno di:
  • Supporto anello trasparente pezzo 3D
  • Pezzo 3D a più anelli
  • Anello Poroso Pezzo 3D
  • 3 viti M3
  1. Posizionare il supporto ad anello trasparente sulla base. Fare attenzione ad allineare correttamente le frecce sui pezzi in modo che siano sopra i fori attraverso i quali passano i fili del circuito LED.
  2. Rimuovere il multi-anello e posizionarlo sul supporto per anello trasparente. Puoi allinearlo con la staffa come desideri.
  3. Aggiungi l'anello in poliestere in modo che l'alloggiamento dello schermo OLED lo attraversi. Fare attenzione ad allineare correttamente i fori nell'anello poroso con i fori nell'alloggiamento dello schermo OLED (ci sono tre fori “più grandi” da 3 mm nell'anello poroso).
  4. Fissare tutte le parti in posizione con 3 viti M3.


Passo 11: Assemblaggio finale





Passo 12: Caricamento e Configurazione del Codice


Il codice può essere trovato su GitHub: https://github.com/LuluTchab/IronManArc
Lì troverai tutte le informazioni necessarie per caricare il codice.
Nota: a seconda dell'opzione scelta per il centro (diodo/LED blu rispetto a WS2812B), è necessario commentare/decommentare una riga di codice prima di caricarla sull'ESP32.
Una volta caricato il codice sul tuo Iron Man Arc Reactor, verrà visualizzato un errore, il che è normale. Si prega di seguire i passaggi seguenti.
  1. tieni aperto il programma Arduino e accendi il monitor seriale a 115200 bps
  2. Se il menu non è ancora visualizzato, digitare solo il “?” carattere e premere INVIO
  3. ora naviga tra i menu digitando il numero del menu (e premendo INVIO) per configurare ciò che desideri.
La fine del video time lapse mostra come configurare il tutto e come funziona Iron Man Clock Reactor.
