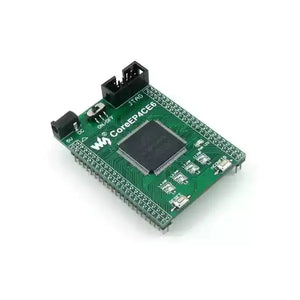

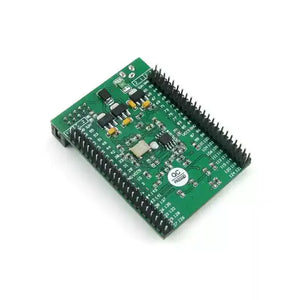

Waveshare ALTERA CoreEP4CE6 Carte de base Core Outil de développement FPGA

🔧 CoreEP4CE6 de Waveshare est une carte de développement FPGA compacte et haute performance conçue pour accélérer le prototypage et l'éducation pour les projets basés sur Altera/Intel Cyclone IV. Que vous soyez étudiant, amateur ou professionnel, cette carte rend la conception numérique plus accessible que jamais ! 💡

✨ Caractéristiques clés :

• 🖥️ Interface USB embarquée pour une programmation fluide

• 🔌 Broches GPIO réutilisables pour une interface matérielle rapide

• ⚡ Circuit de gestion d'alimentation robuste idéal pour les conceptions de faible à moyenne densité

• 📚 Documentation accessible et intégration plug-and-play

• 🔄 Compatible avec les flux de travail courants de développement FPGA

💻 Plongez dans les systèmes embarqués, expérimentez le prototypage rapide ou enseignez la logique numérique — le tout avec une plateforme fiable et économique prête à l'emploi. 🚀

🔧 Caractéristiques

• • 💾 Dispositif de configuration série embarqué : EPCS16SI8N

  • ⏱️ Circuit FPGA de base intégré, incluant un circuit d'horloge

  • 🔘 Boutons de contrôle intégrés : nCONFIG, RESET et 4 x LED

  • 📤 Ports E/S accessibles via des broches d'en-tête

  • 🛠️ Interface JTAG pour le débogage/la programmation

  • 📏 Conception avec un pas de connecteur de 2,54 mm

Spécifications

🧩 Présentation

CoreEP4CE6 est une carte cœur FPGA polyvalente intégrant le dispositif EP4CE6E22C8N, conçue pour supporter une extension supplémentaire pour une large gamme d'applications. 🚀

Ce qui est à bord

🔧 Spécifications et caractéristiques de la carte FPGA

1️⃣ EP4CE6E22C8N — ALTERA Cyclone IV FPGA

• 📶 Fréquence de fonctionnement : 50MHz

• 🔋 Tension de fonctionnement : 1.15V~3.465V

• 📦 Boîtier : QFP144

• 🔌 Ports E/S : 180

• 🧠 Éléments logiques (LE) : 6K

• 🗄️ RAM : 270kb

• 🔁 PLL : 2

2️⃣ 🛠️ Support JTAG embarqué

3️⃣ ⚡ AMS1117-3.3 : Régulateur de tension 3,3V

4️⃣ ⚡ AMS1117-2.5 : Régulateur de tension 2,5V

5️⃣ ⚡ AMS1117-1.2 : Régulateur de tension 1,2V

6️⃣ 💾 EPCS16 : Puce de configuration embarquée pour stocker le code du programme

7️⃣ 🔋 LED indicatrice d'alimentation

8️⃣ 🔄 Bouton de réinitialisation

9️⃣ 🔃 Bouton nCONFIG : Reconfigure la puce FPGA (agit comme une réinitialisation d'alimentation)

🔟 🔘 Boutons utilisateur : 4 au total

1️⃣1️⃣ ✨ LED utilisateur : 8 au total

1️⃣2️⃣ 🧩 Interface JTAG pour le débogage et la programmation

1️⃣3️⃣ 📌 Étiquettes des broches JTAG : VCC, GND, et tous les ports E/S sont clairement marqués sur le PCB pour une extension facile

1️⃣4️⃣ 💡 Fonction lumière LED de course

1️⃣5️⃣ 🎇 Fonction lumière LED dansante

Photos

⚠️ Note : Le CoreEP4CE6 fournit une interface de débogage JTAG, mais n'inclut PAS de fonctionnalité de débogage intégrée — un débogueur externe est requis.

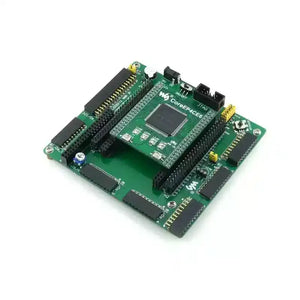

🖼️ Important : La carte mère et le programmateur/debugger montrés sur les photos du produit sont uniquement à des fins de démonstration et ne sont pas inclus dans le prix.

Interface JTAG

La figure ci-dessous montre le brochage de l'en-tête JTAG

Figure 1. Brochage de l'en-tête JTAG

📚 Ressources de développement

• • 💻 Logiciels associés : Quartus II, NIOS II, et plus

  • 🧪 Code de démonstration : exemples Verilog, VHDL, NIOS II C

  • 📄 Schéma : Disponible en format PDF

  • 📘 Documentation de développement FPGA pour tous les niveaux



🚀 Applications

• 🎓 Éducation et formation FPGA

• 🧠 Prototypage logique matériel

• 📡 Applications de traitement du signal

• 🤖 Contrôle des systèmes embarqués

• 🏭 Projets d'automatisation industrielle

• 🔬 Développement et recherche STEM

🛠️ Support logiciel et développement

• ✅ Compatible avec Quartus II IDE

• 🧾 Prend en charge Verilog, VHDL et NIOS II

• 🧩 Code de référence et schémas disponibles

• 📖 Documentation détaillée pour débutants

Référence

CoreEP4CE6
