Actionneur MyActuator RMD-L-7015 23T CAN BLDC 3,8 N.m

Actionneur MyActuator RMD-L-7015 23T CAN BLDC 3,8 N.m

218,90 €

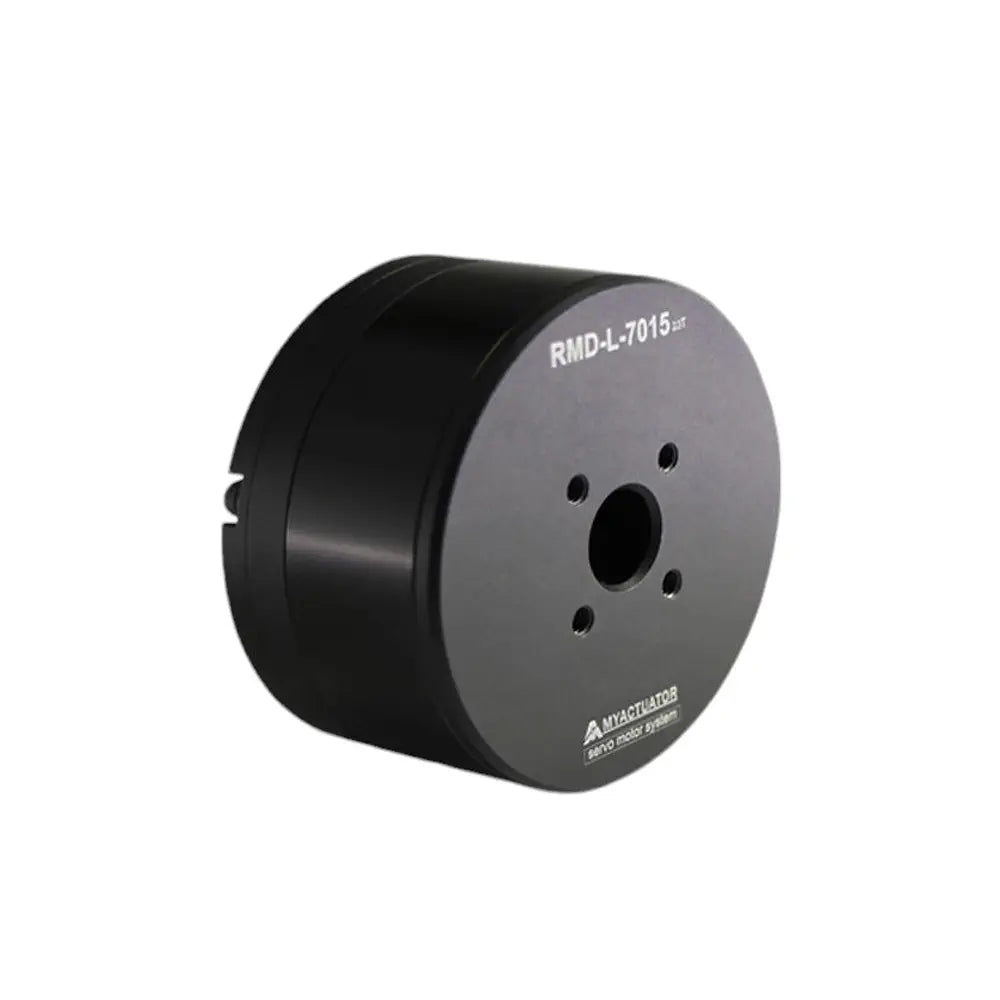

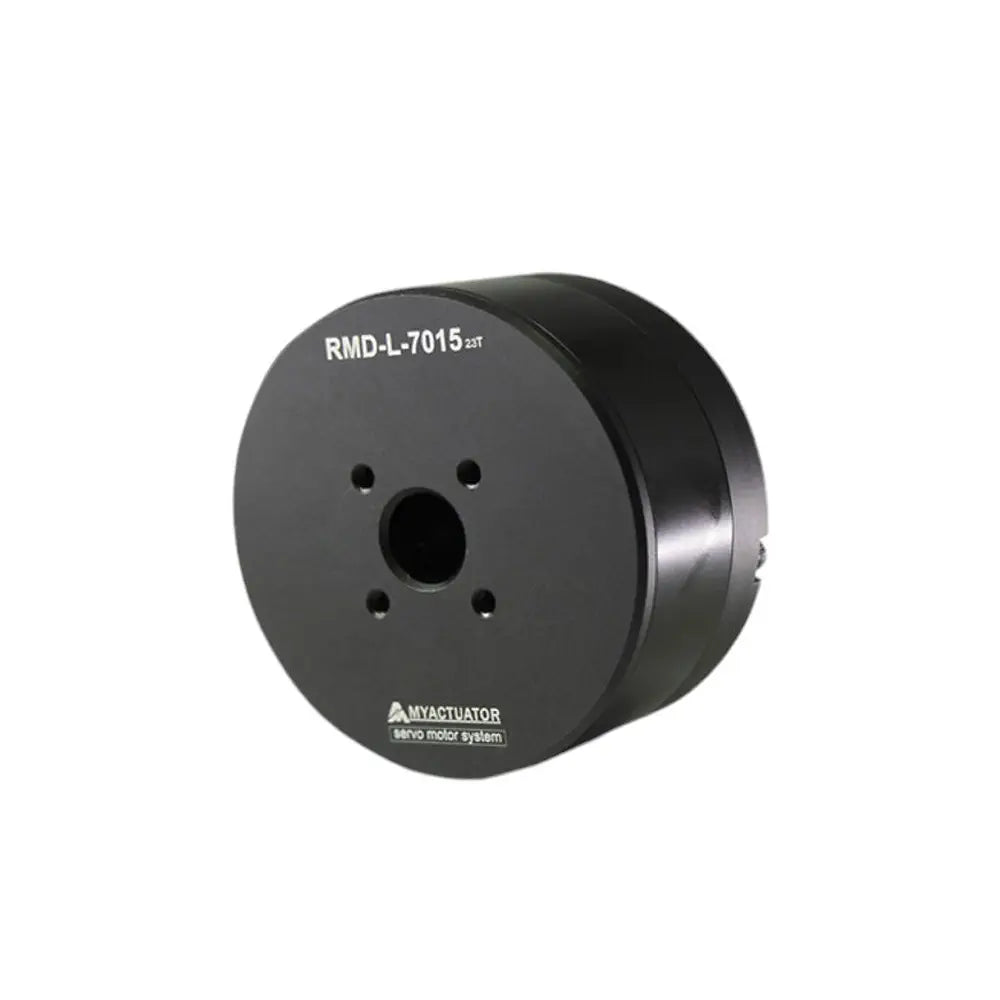

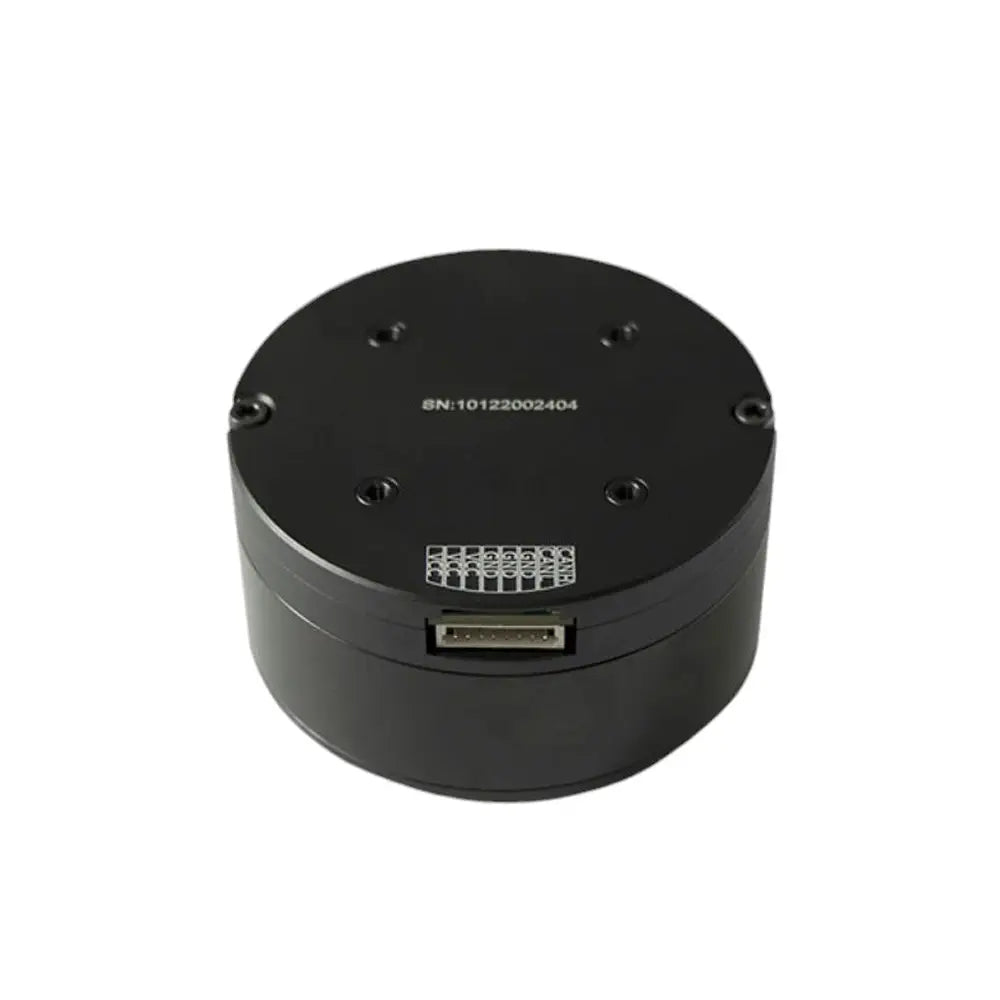

Le MyActuator RMD-L-7015-200-C est un servomoteur DC sans balais à transmission directe haute performance avec communication bus CAN intégrée et encodeur magnétique 18 bits. Ce moteur pancake compact délivre un couple continu de 1 N·m avec un pic à 3,8 N·m, idéal pour la robotique de précision.

Qu'est-ce que le MyActuator RMD-L-7015 ?

Le MyActuator RMD-L-7015 combine un moteur DC sans balais, un encodeur de précision et un contrôleur dans un seul boîtier. Sa conception à transmission directe élimine les engrenages pour un jeu nul et une précision de 0,01°. L'encodeur magnétique 18 bits fournit 262 144 impulsions par révolution.

Le bus CAN 2.0B à 1 Mbps permet un contrôle robuste multi-nœuds. Utilisez le logiciel de configuration MyActuator. Le format 70 mm × 36 mm convient aux articulations robotiques et aux systèmes de cardan.

Caractéristiques principales

  • Conception intégrée : Moteur, encodeur magnétique 18 bits, contrôleur dans un seul boîtier
  • Haute précision : Précision de contrôle de 0,01°, 262 144 impulsions/tour
  • Jeu nul : Transmission directe éliminant les engrenages pour un fonctionnement sans entretien
  • Modes de contrôle : Couple, vitesse, position avec accélération en courbe en S
  • Communication : CAN 2.0B (1M/500K/250K/125K bauds)
  • Plage de fonctionnement : -20°C à 80°C en fonctionnement, 120°C démagnétisation
  • Compact : 70 mm × 35,9 mm, poids 360 g
  • Efficace : Jusqu'à 80,8 % d'efficacité

Spécifications techniques

Paramètre Valeur
Modèle RMD-L-7015-200-C (CAN) / -200-R (RS485)
Tension 12-24 V DC
Courant nominal 3,62 A
Couple nominal 1 N·m
Vitesse nominale 580 RPM
Vitesse max 805 RPM
Couple max 3,8 N·m (instantané)
Courant max 15 A (instantané)
Puissance 200 W
Constante de vitesse 34 RPM/V
Constante de couple 0,28 N·m/A
Résistance 1,14 Ω
Inductance 1,25 mH
Paires de pôles 14
Inertie du rotor 933 g·cm²
Encodeur Magnétique 18 bits (262 144 comptes/tour)
Précision 0,01°
Diamètre 70 mm
Hauteur 35,90 mm
Arbre 12,70 mm
Montage 4×M3 sur cercle de 32 mm
Poids 360 g (0,36 kg)
Température -20°C à 80°C (fonctionnement)
Communication CAN 2.0B (1M/500K/250K/125K)
Contrôle Couple / Vitesse / Position

Applications

  • Articulations robotiques : Bras robotiques, robots à pattes sans jeu
  • Systèmes de cardan : Stabilisation de caméra pour vidéographie
  • Automatisation : Machines CNC, imprimantes 3D, systèmes de positionnement
  • Médical : Robots chirurgicaux, équipements de rééducation
  • Aérospatial : Surfaces de contrôle UAV, mécanismes satellites
  • Équipement de test : Simulation de mouvement, tests de durabilité
  • Éducation : Plateformes de recherche, projets étudiants

Guide de développement

Utilisez MyActuator Setup Software pour la configuration et le réglage. Connectez via le connecteur CAN 4 broches (VCC, GND, CAN_H, CAN_L). L'ID par défaut est 1 à 1 Mbps. Pour les projets Arduino, utilisez le contrôleur CAN MCP2515.

Le protocole Motion V4.2 prend en charge le contrôle de position, vitesse, couple avec contrôle en cascade multi-boucles. Le SDK fournit des interfaces C++, Python et ROS pour des applications avancées.

Téléchargements

Produits associés

FAQ

Quelle est la différence entre les variantes -C et -R ?

-C utilise CAN bus (CAN 2.0B), -R utilise RS485. CAN préféré pour multi-nœuds ; RS485 supporte jusqu’à 2,5 Mbps.

Quelle alimentation est nécessaire ?

12-24V DC capable de 15A en pic. Recommandé 24V à 20A en continu.

Comment communiquer avec l’actionneur ?

Via CAN bus utilisant le protocole Motion V4.2. Utilisez le logiciel de configuration ou le SDK.

Quelle est la charge maximale supportée ?

Couple max 3,8 N·m. Avec un bras de 0,1 m, peut soulever ~3,8 kg. Inclure des marges de sécurité.

Puis-je l’utiliser pour une rotation continue ?

Oui, pris en charge en mode contrôle de vitesse. L’encodeur fournit la position absolue.

Quel est le pilote recommandé associé ?

Série MC200 : entrée 12-24V, 8A continu / 15A pic.

Est-il adapté à une utilisation en extérieur ?

Plage de fonctionnement -20°C à 80°C. Pas de classification IP ; utiliser un boîtier pour l’extérieur.

Comment configurer les paramètres du CAN bus ?

Utilisez le logiciel de configuration. ID par défaut=1, 1 Mbps. Chaque actionneur nécessite un ID unique.

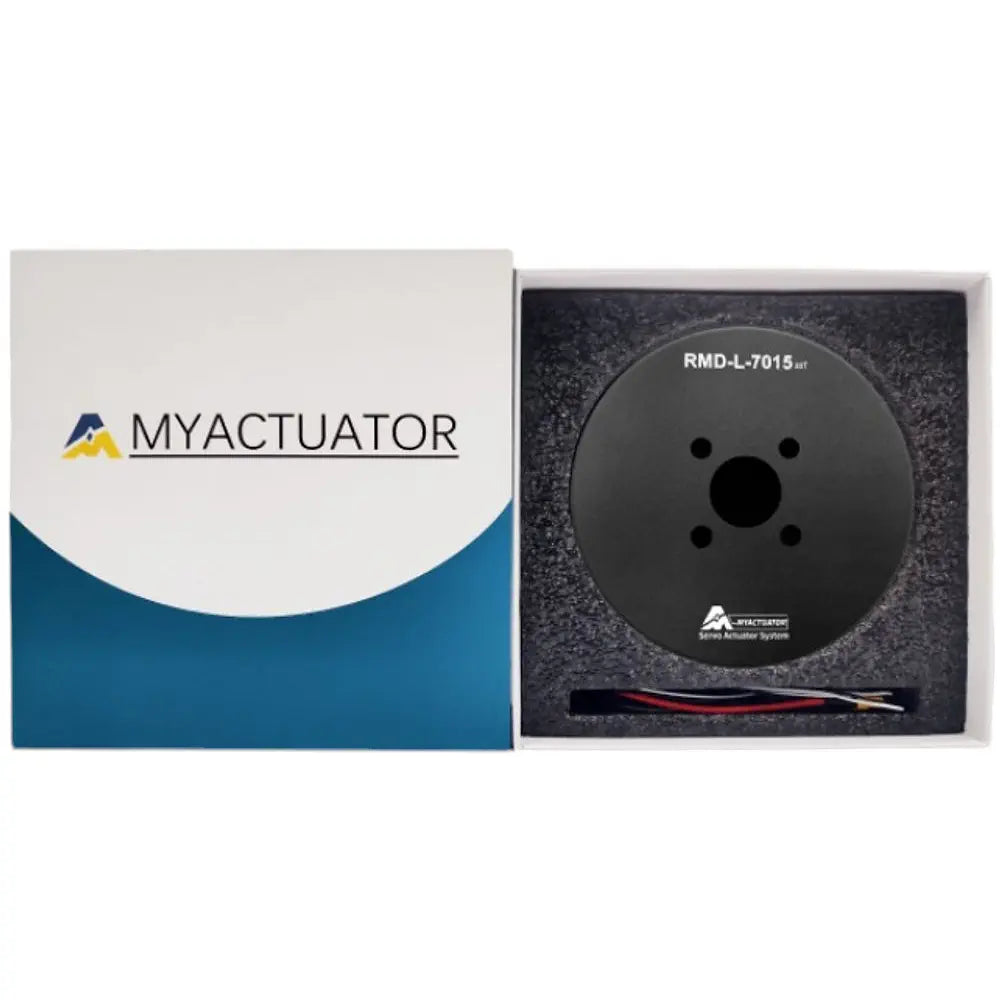

Contenu du paquet

  • 1× Actionneur CAN BLDC MyActuator RMD-L-7015-200-C
  • 1× connecteur CAN bus 4 broches
