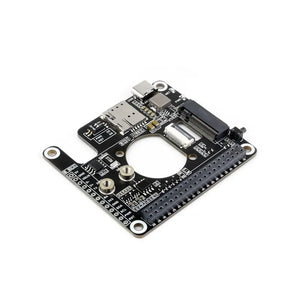

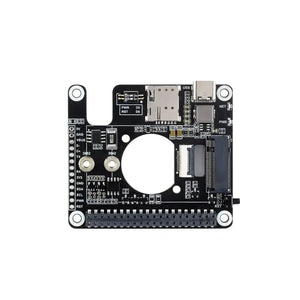

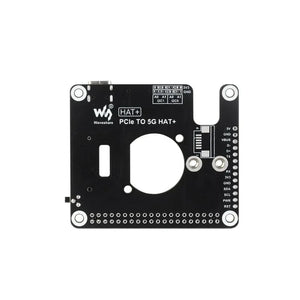

Waveshare PCIe zu SIMCom/Quectel 5G/4G/3G HAT für Raspberry Pi 5 SIM8262A-M2
Dieses PCIe zu 5G/4G/3G HAT ist speziell für den Raspberry Pi 5 entwickelt und ermöglicht Hochgeschwindigkeits-Netzwerkfunktionen. Es ist kompatibel mit 3042/3052 Gehäuse SIMCom/Quectel 5G-Modulen und unterstützt mehrere Betriebssysteme.
Wichtiger Hinweis: Wir sind von den Modulherstellern SIMCOM/QUECTEL untersagt, dieses Produkt in folgende Länder/Regionen zu versenden oder technischen Support zu leisten: Iran, Nordkorea, Kuba, Sudan, Syrien.
Netzbetreiber-Zertifizierung: Der RM530N-GL ist derzeit nur von T-Mobile zertifiziert. Er hat noch keine Zertifizierung von Netzbetreibern wie Verizon oder AT&T erhalten. Wenn diese Zertifizierungen erforderlich sind, wählen Sie bitte den RM520N-GL.
Hinweis: Raspberry Pi 5 ist nicht enthalten und dient nur als Referenz.
Hauptmerkmale
-
PCIe zu 5G HAT+

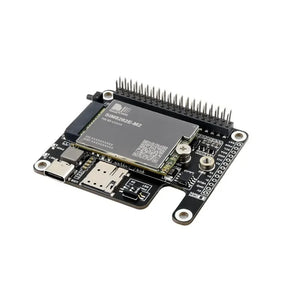

- An Bord befindlicher M.2 (NGFF) Key B Steckplatz unterstützt SIM82XX und RM5XX Serien 5G-Module, kompatibel mit 3042/3052 Gehäusen.
- An Bord befindlicher PCIe-Anschluss für direkte Verbindung mit der PCIe-Schnittstelle des Raspberry Pi 5 für 5G-Netzwerk, unterstützt Raspberry Pi OS und OpenWRT.
- An Bord befindlicher Type-C-Anschluss ermöglicht 5G-Netzwerk für Raspberry Pi oder PC über USB-Kabel, Firmware-Updates oder externe Stromversorgung.
- HAT+ Standarddesign mit an Bord befindlichem I2C EEPROM unterstützt Raspberry Pi 40PIN GPIO stapelbare Erweiterung.
- Integrierter Stromüberwachungschip für Echtzeitmessung von Spannung, Strom und Leistung.
- An Bord SIM-Kartensteckplatz für NANO SIM-Karten.
- An Bord Reset-Taste, Strom- und Netzwerkanzeigen für einfache Fehlerbehebung und Statusüberwachung.
-
5G Moduloptionen
Beziehen Sie sich auf die Modulspezifikationen und die unten angegebenen anwendbaren Regionen, um Ihr 5G HAT-Kit vor der Bestellung auszuwählen.
-
Maßgeschneiderte 5G-4IN1-PCB Antenne
Inklusive für ordentliche Kabelverwaltung, unterstützt obere oder untere Montage.
5G Moduloptionen: SIMCom/Quectel Kompatibilität
Getestet zur Unterstützung mehrerer SIMCom/Quectel Qualcomm 5G-Module, kompatibel mit 3042 / 3052 Größe 5G M.2 Modulen.
| Modell | RM502Q-AE 5G HAT+ | RM520N-GL 5G HAT+ | RM530N-GL 5G HAT+ | SIM8262E-M2 5G HAT+ | SIM8262A-M2 5G HAT+ | ||||
|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
|||||
| 5G Modul |
 RM502Q-AE |
 RM520N-GL |
 RM530N-GL |
 SIM8262E-M2 |
 SIM8262A-M2 |
||||
| 5G-Standard | 3GPP R15 | 3GPP R16 | |||||||
| 5G | Sub-6 GHz | Sub-6G & mmWave | Sub-6 GHz | ||||||
| Anwendbare Region | Global (außer China) | Global | außer Amerika | Amerika | |||||
| Abmessungen | 30,0 × 52,0 × 2,3 (mm) | 30,0 × 42,0 × 2,3 (mm) | |||||||
| Frequenzband | |||||||||
| 5G | 5G NR | - | n257, n258, n260, n261 | n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79 | n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79 | ||||
| 5G NR NSA | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | |||||||
| 5G NR SA | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | |||||||
| LTE | LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 | B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 | B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71 | |||||
| LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B48 | B38, B39, B40, B41, B42, B43 | B41, B46, B48 | ||||||
| LAA | B46 | - | |||||||
| UMTS | WCDMA | B1, B2, B3, B4, B5, B6, B8, B19 | B1, B2, B4, B5, B8, B19 | B1, B5, B8 | B2, B4, B5 | ||||
| GNSS | GPS / GLONASS / BeiDou (Compass) / Galileo / QZSS (QZSS wird auf RM502Q-AE nicht unterstützt) | GPS / GLONASS / BeiDou / Galileo / QZSS | |||||||
| Datenrate | |||||||||
| 5G mmWave | - | Downlink 4 Gbps; Uplink 1,4 Gbps |
- | ||||||
| 5G SA Sub-6 | Downlink 4,2 Gbps; Uplink 450 Mbps |
Downlink 2,4 Gbps; Uplink 900 Mbps |
Downlink 2,4 Gbps; Uplink 500 Mbps |
||||||
| 5G NSA Sub-6 | Downlink 5 Gbps; Uplink 650 Mbps |
Downlink 3,4 Gbps; Uplink 550 Mbps |
|||||||
| LTE | Downlink 2 Gbps; Uplink 200 Mbps |
Downlink 1,6 Gbps; Uplink 200 Mbps |
Downlink 1,0 Gbps; Uplink 200 Mbps |
||||||
| UMTS | Downlink 42 Mbps; Uplink 5,76 Mbps |
||||||||
| Hinweis: Die oben genannten 5G-Module sind nach Tests unterstützt. Wenn Sie andere 5G-Module verwenden möchten, bestätigen Sie bitte die Schnittstellen- und Moduskompatibilität mit dem Modulhersteller. | |||||||||
Vielseitige 5G/4G/3G-Netzwerkunterstützung
Dieses HAT unterstützt sowohl 5G NSA (4G- und 5G-Ko-Netzwerk) als auch SA (5G separates Netzwerk) sowie umfassende 4G/3G-Internetfunktionen.
Hinweis: Das obige Frequenzbanddiagramm dient nur als Referenz. Bitte bestätigen Sie die unterstützten Bänder bei Ihrem lokalen Dienstanbieter.

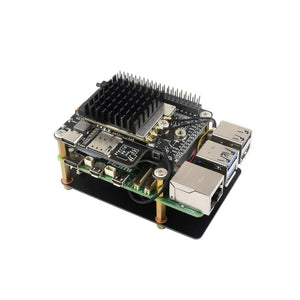

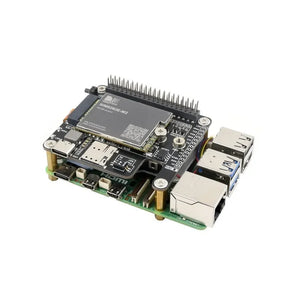

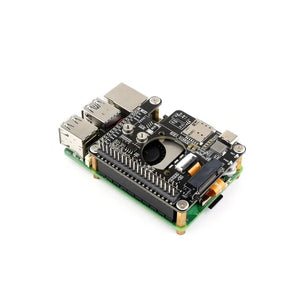

Nahtlose Verbindung zum Raspberry Pi 5 über PCIe
Nutzen Sie den onboard PCIe-Anschluss, um direkt mit der PCIe-Schnittstelle Ihres Raspberry Pi 5 über das mitgelieferte 16PIN-Kabel für stabiles 5G-Netzwerk zu verbinden.
Hinweis: Bild dient nur als Referenz. Bitte entnehmen Sie die detaillierte Teileliste dem Verpackungsinhalt.
PCIe MHI-Treiber-Portierung für breite OS-Kompatibilität
Der Raspberry Pi 5 kann das Modul über den PCIe MHI-Treiber laden, was die Kompatibilität mit den neuesten Raspberry Pi OS- und OpenWRT-Systemen sicherstellt.
Raspberry Pi OS
OpenWRT
Andere Geräte über Netzwerkkabel vernetzen
Einzeln mit Strom versorgt und WLAN gemeinsam genutzt
USB-Konnektivität für Windows-/Linux-Hosts
Der onboard Type-C-Anschluss ermöglicht die Verbindung zu Windows-/Linux-Hosts über ein USB-Kabel für 5G-Netzwerk, Firmware-Updates oder Debugging.
Verbindung zum Raspberry Pi 4B herstellen
Verbindung zum PC
Unterstützt Windows-/Linux-Systeme über USB-Anschluss.
Inklusive 5G-4IN1-PCB-Antenne
Die Antenne unterstützt sowohl die Montage oben als auch unten für einfache Installation und ausgezeichnete Kommunikationsleistung.
Unten installieren
Oben installieren
Integrierter Leistungsüberwachungs-Chip und EEPROM
Echtzeitüberwachung von Modulspannung, Strom und Leistung über I2C. Unterstützt das Speichern von HAT+ ID und Produktinformationen entsprechend dem HAT+-Standard.
Installationsanleitung
Pinbelegung Definition
Vielfältige Anwendungsszenarien
Ideal für industrielle Router, Heim-Gateways, Set-Top-Boxen, industrielle Laptops, Consumer-Laptops, industrielle PDAs, robuste Industrie-PCs, Digital Signage und mehr.
Abmessungen
