HELTEC WiFi LoRa 32 V4 SX1262 LoRa Knoten Meshtastic LoRaWAN GPS Inklusive

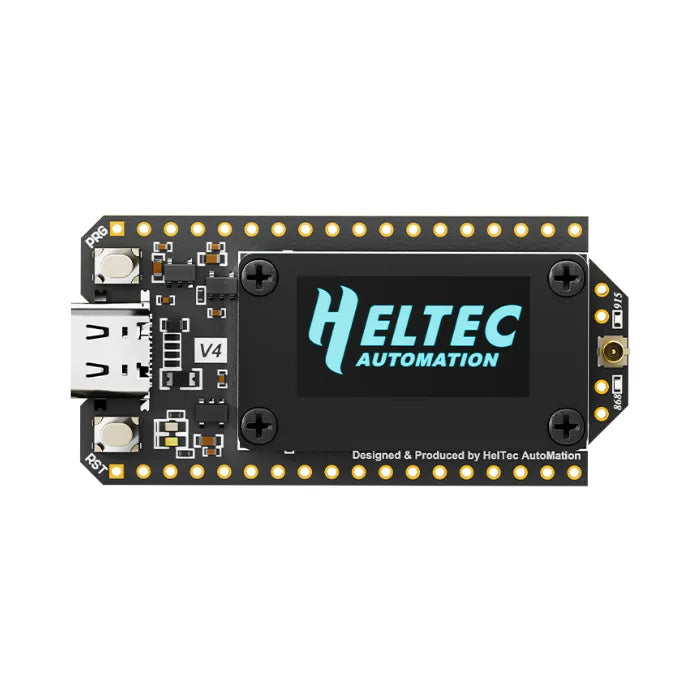

🚀 Das HELTEC WiFi LoRa 32 V4 ist ein Entwicklungsboard der nächsten Generation, das für drahtlose Kommunikation über große Entfernungen mit niedrigem Stromverbrauch ausgelegt ist. Angetrieben vom ESP32-S3 Dual-Core-Prozessor unterstützt es 🌐 Wi-Fi, 📶 Bluetooth 5.0 und 📡 LoRa über den leistungsstarken SX1262-Chipsatz, was es ideal für Meshtastic und LoRaWAN-Anwendungen macht.
Mit 2MB PSRAM und 16MB Flash bewältigt sie komplexe Aufgaben und Protokolle mühelos. Das Board behält die vertraute Bauform früherer Versionen bei, was nahtlose Upgrades ermöglicht, und führt gleichzeitig verbesserte RF-Abschirmung, vergoldete Anschlüsse und verbesserte Signalqualität ⚙️ ein. Es unterstützt auch GPS-Module und integriert sich reibungslos in die Arduino-Entwicklungsumgebung 🛠️.
Ob Sie ein fernbedientes Sensornetzwerk, ein Mesh-Kommunikationssystem oder eine intelligente Landwirtschaftslösung 🌾 aufbauen, die V4 bietet die Zuverlässigkeit, Skalierbarkeit und Flexibilität, die Entwickler benötigen. Ihr ausgefeiltes Design und das robuste Funktionsangebot machen sie zur herausragenden Wahl für moderne IoT-Projekte.
🌟 Hauptmerkmale – HELTEC WiFi LoRa 32 V4
- 🔧Basierend auf ESP32-S3R2 & SX1262, unterstützt Wi-Fi b/g/n, BLE und LoRa-Kommunikation
- 🧠2MB PSRAM und 16MB Flash – ideal für UI und komplexe Systeme
- 📡LoRa Sendeleistung: Hochleistung 28 dBm / Niedrigleistung 22 dBm

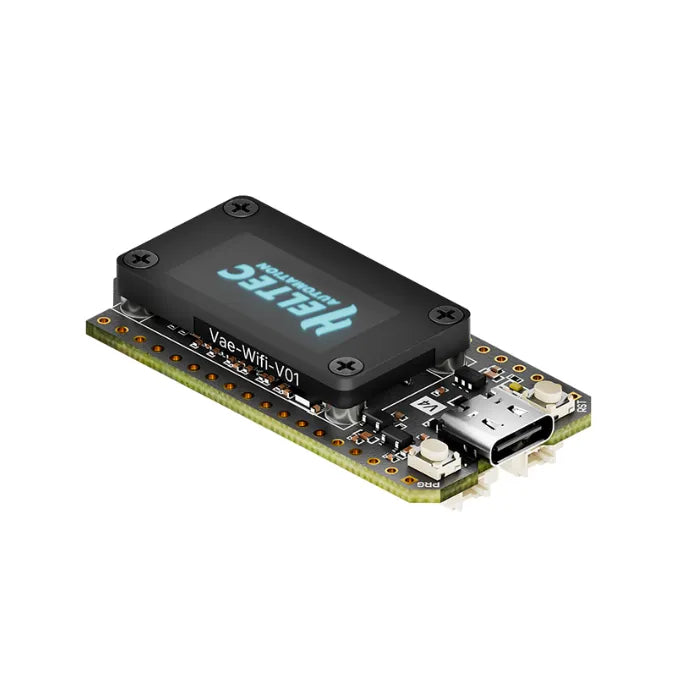

- 🛡️PC-Gehäuse schützt den Bildschirm und integriert FPC 2.4G Antenne
- 🔌Formfaktor und Pin-Kompatibilität mit WiFi LoRa 32 V3
- ☀️SH1.25-2Pin-Solarpanel-Schnittstelle und SH1.25-8Pin-GNSS-Schnittstelle hinzugefügt
- 🔋Optimiertes Lithium-Batterie-Management
- 🌱Niedriger Stromverbrauch: weniger als 20μA
🚀Hardware-Vergleich – HELTEC WiFi LoRa 32 V4 vs V3
| Parameter | V3 | V4 |
|---|---|---|
| MCU | ESP32-S3FN8 | ESP32-S3R2 |
| Flash | 8MB (integriert) | 16MB (extern) |
| USB-zu-Seriell-Chip | CP2102 | CP2102 entfernt |
| Energieverwaltung | Standard Li-Ionen-Management-IC | Verbesserter IC mit Unterstützung für Solarstrom-Eingang |
| Solar-Eingang | Nicht verfügbar | Hinzugefügte SH1.25-2P-Schnittstelle |
| LoRa-Sendeleistung | 21±1dBm | 28±1dBm |
| 2,4G-Antenne | Metallfederantenne | FPC-Antenne + IPEX-Stecker |
| GPS-Schnittstelle | Nicht verfügbar | Hinzugefügte SH1.25-8Pin-Schnittstelle |
| Peripherie-Schnittstelle | 36-polig | 40-polig |
| Bildschirmverbindung | Gelötet | Gelötet + B2B-Stecker |
| Pin-Herstellung | Versilbert | Vergoldet |
| Bildschirmhalterung | Teilschutz | Vollschutz |
✨ Highlights – HELTEC WiFi LoRa 32 V4

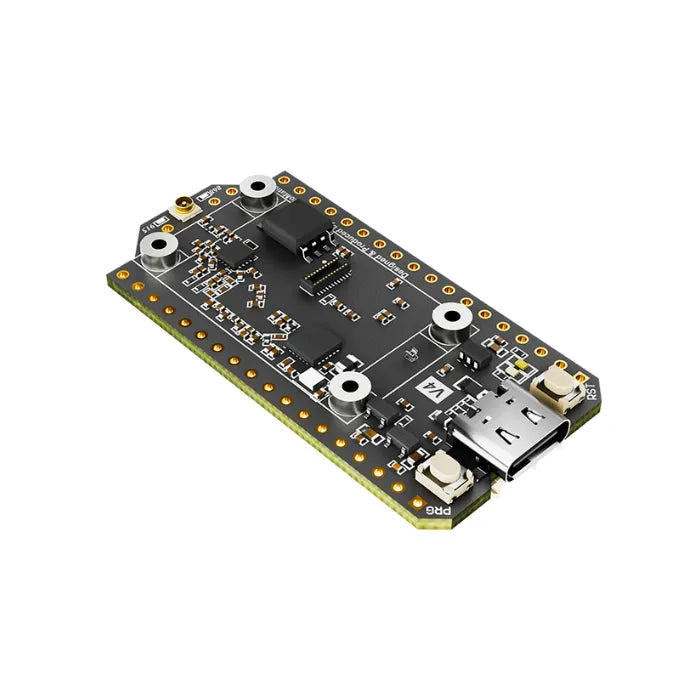

⚙️ Leistungsstärkerer MCU
Der WiFi LoRa 32 V4 wird vom ESP32-S3R2 angetrieben und verfügt über 2MB PSRAM und 16MB externen Flash – ein Speicher-Upgrade, ideal für UI-reiche und komplexe Systemdesigns, besonders bei fortgeschrittenen LoRaWAN- und Meshtastic-Einsätzen.
📡 Höhere Sendeleistung
Erhältlich in Hochleistungs- und Niedrigleistungs-Versionen liefert das WiFi LoRa 32 V4 Hochleistungsmodell bis zu 27+1 dBm Sendeleistung. Dies ermöglicht längere Kommunikationsreichweiten und größere Anpassungsfähigkeit in verschiedenen IoT-Szenarien.
🔌 Mehr Peripherie-Schnittstellen
-
☀️ Hinzugefügte SH1.25×2 Solarpanel-Schnittstelle, unterstützt 4,7~6V Solar-Eingang
-
🛰️ Hinzugefügte SH1.25×8 GNSS-Schnittstelle mit individuell steuerbarer GNSS-Stromversorgung
-
🔋 Integrierte SH1.25×2 Lithiumbatterie-Schnittstelle für flexible Stromversorgungsoptionen
🔧 Kompatibel mit V3 Pinbelegung
Der WiFi LoRa 32 V4 behält den Formfaktor und die Pinbelegung des WiFi LoRa 32 V3 bei und fügt zusätzliche Pins hinzu. Die Pin-Beschichtung wurde von Silber auf Gold aufgewertet, was die Haltbarkeit und Leitfähigkeit für den Langzeitgebrauch verbessert.
🛠️Produktdetails – HELTEC WiFi LoRa 32 V4

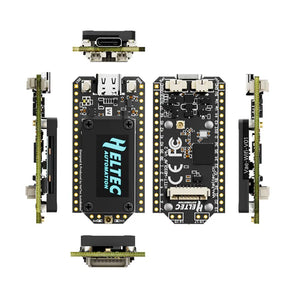

Layout

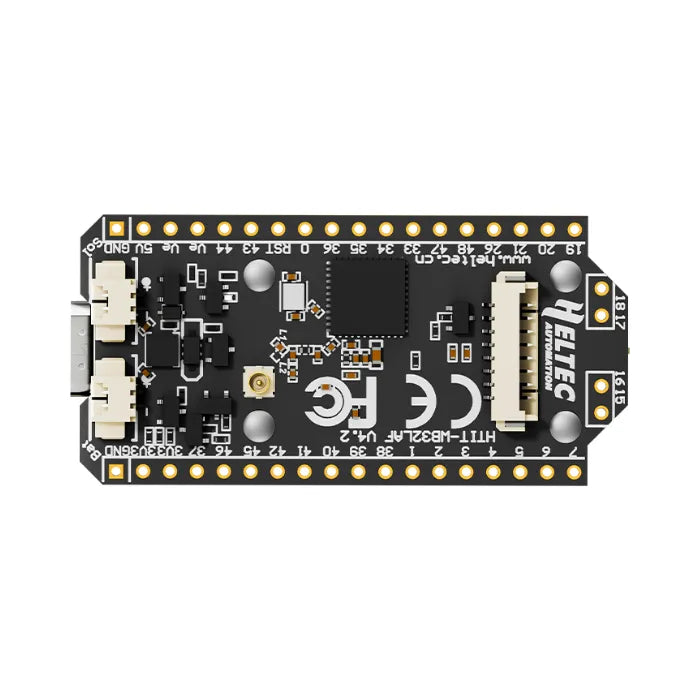

Pinbelegung
⚙️Spezifikationen – HELTEC WiFi LoRa 32 V4
| Parameter | Beschreibung |
|---|---|
| MCU | ESP32-S3R2 (Xtensa®32-Bit lx7 Dual-Core-Prozessor) |
| LoRa-Chip | SX1262 |
| Frequenz | Hochstromversion: 863-928MHz Niedrigstromversion: 433, 470-510, 863-928MHz |
| Max. Sendeleistung | Hochstromversion: 28 ±1 dBm Niedrigstromversion: 21 ±1 dBm |
| Max. Empfangsempfindlichkeit | -137dBm@SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, bis zu 150Mbps |
| Bluetooth | Bluetooth (LE), Bluetooth 5, Bluetooth Mesh |
| Hardware-Ressource | 7*ADC1 + 2*ADC2; 7*Touch; 3*UART; 2*I2C; 2*SPI; usw. |
| Speicher | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 2MB PSRAM; 16MB Flash |
| Schnittstelle | Type-C USB; SH1.25*2 Pin Lithiumbatterie-Schnittstelle; SH1.25*8 Pin Schnittstelle; LoRa ANT(IPEX1.0); 2,4G ANT(IPEX1.0) |
| Batterie anwendbar | 3,3-4,4V Lithiumbatterie |
| Betriebstemperatur | -20 ~ 70 ℃ |
| Abmessungen | 51.7 * 25.4* 10.7mm |
🔗Docs & Resource
- [Docs] — Benutzerhandbuch
- [Attachment] — Schaltplan
- [Attachment] — Datenblatt
- [Attachment] — 3D Modelldiagramm
- [Resource] — Downloadbare [Resource]
- [Resource] — Heltec ESP32 Entwicklungsframework (Board Manager, Basisbeispiele)
- [Resource] — Heltec ESP32 Erweiterungsbibliotheken (LoRa/LoRaWAN, Sensoren, etc.)

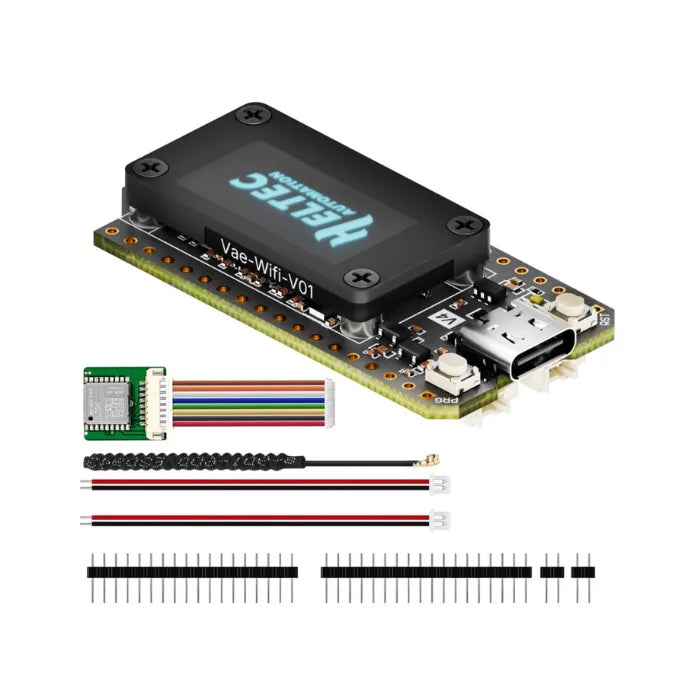

📦Packliste
Die Standard-Packliste ohne Auswahl von Zubehör ist wie folgt:
| Artikel | Menge |
|---|---|
| WiFi LoRa 32 (V4) | x1 |
| LoRa Antenne | x1 |
| SH1.25×2 Anschluss (für Batterie&Solar) | x2 |

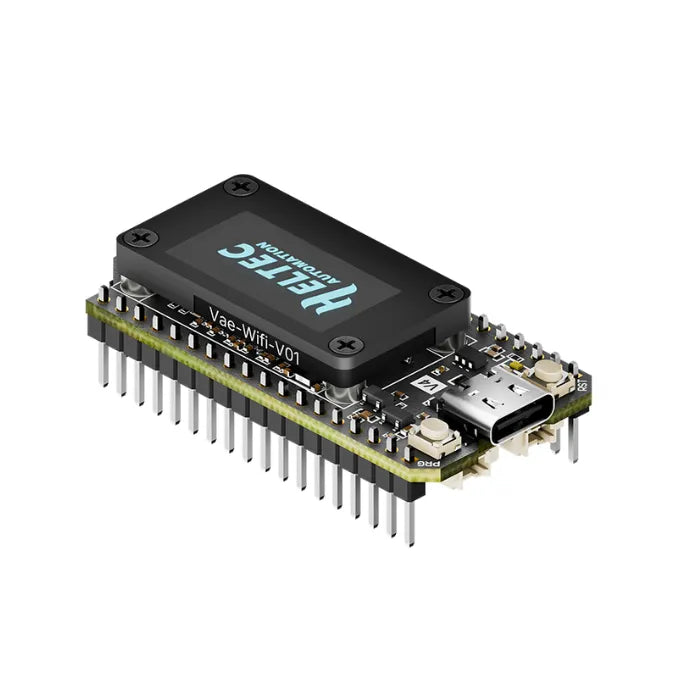

| 2,54*18 Stiftleiste | x2 |
| 2,54*2 Stiftleiste | x2 |

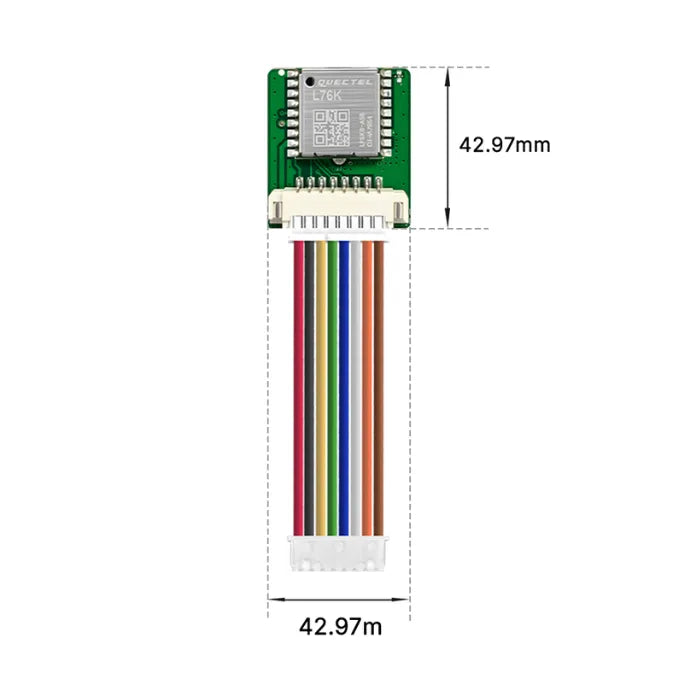

| GPS-Modul | x1 |
❓ FAQ – WiFi LoRa 32 V4
📡 2,4GHz Antenne
Die standardmäßige 2,4G FPC Antenne des WiFi LoRa 32 V4 befindet sich an der Seite der Kunststoffhalterung des Bildschirms.
Wenn Sie eine IPEX-verbundene 2,4G-Antenne verwenden möchten, entfernen Sie die Spule mit der Markierung ① und fügen Sie an Position ② einen 0-Ohm-Widerstand (oder leitfähiges Metall/Kabel) hinzu, um die Verbindung zur IPEX-Schnittstelle herzustellen.
💻 Unterstützte Entwicklungsmethoden
- ✅ Arduino (empfohlen)
- 🐍 MicroPython
- ⚙️ Platform.io
- 🧠 Espressif IDE
Wir empfehlen dringend die Verwendung von Arduino für WiFi LoRa 32 V4. Voller technischer Support und LoRaWAN-Code für das ESP32 Arduino Framework sind verfügbar.
🔋 Batteriefassungs-Typ
Das WiFi LoRa 32 V4 verwendet einen Sockeltyp, der häufig durch die Suche nach „SH1.25 x 2“ gefunden wird.
🖥️ OLED-freie Version
Ja, Sie können eine Version von WiFi LoRa 32 V4 ohne OLED-Display bestellen. Kontaktieren Sie einfach unser Verkaufspersonal mit Ihrer Anfrage.
🔄 Kompatibilität von V3 und V4
WiFi LoRa 32 V4 ist in den meisten Szenarien mit V3 kompatibel. Es verwendet dieselbe Chipserie, OLED und ein nahezu identisches Pin-Layout. Aufgrund der erhöhten Sendeleistung müssen jedoch einige Code-Einstellungen angepasst werden, um die tatsächliche Ausgabe anzupassen.
⚠️ Probleme beim Hochladen des Codes
Bitte versuchen Sie die folgenden Schritte:
- Verwenden Sie ein anderes USB-Kabel.
- Wechseln Sie in den BootLoader-Modus mit einer der folgenden Methoden:
- Halten Sie die PRG-Taste gedrückt, schließen Sie das USB-C-Kabel an und lassen Sie dann die PRG-Taste los.
- Schließen Sie das USB-C-Kabel an, halten Sie die PRG-Taste gedrückt, drücken Sie einmal die RST-Taste und lassen Sie dann die PRG-Taste los.
