M5Stack Tab5 IoT Entwicklungs-Kit – ESP32-P4 Intelligentes IoT-Terminal

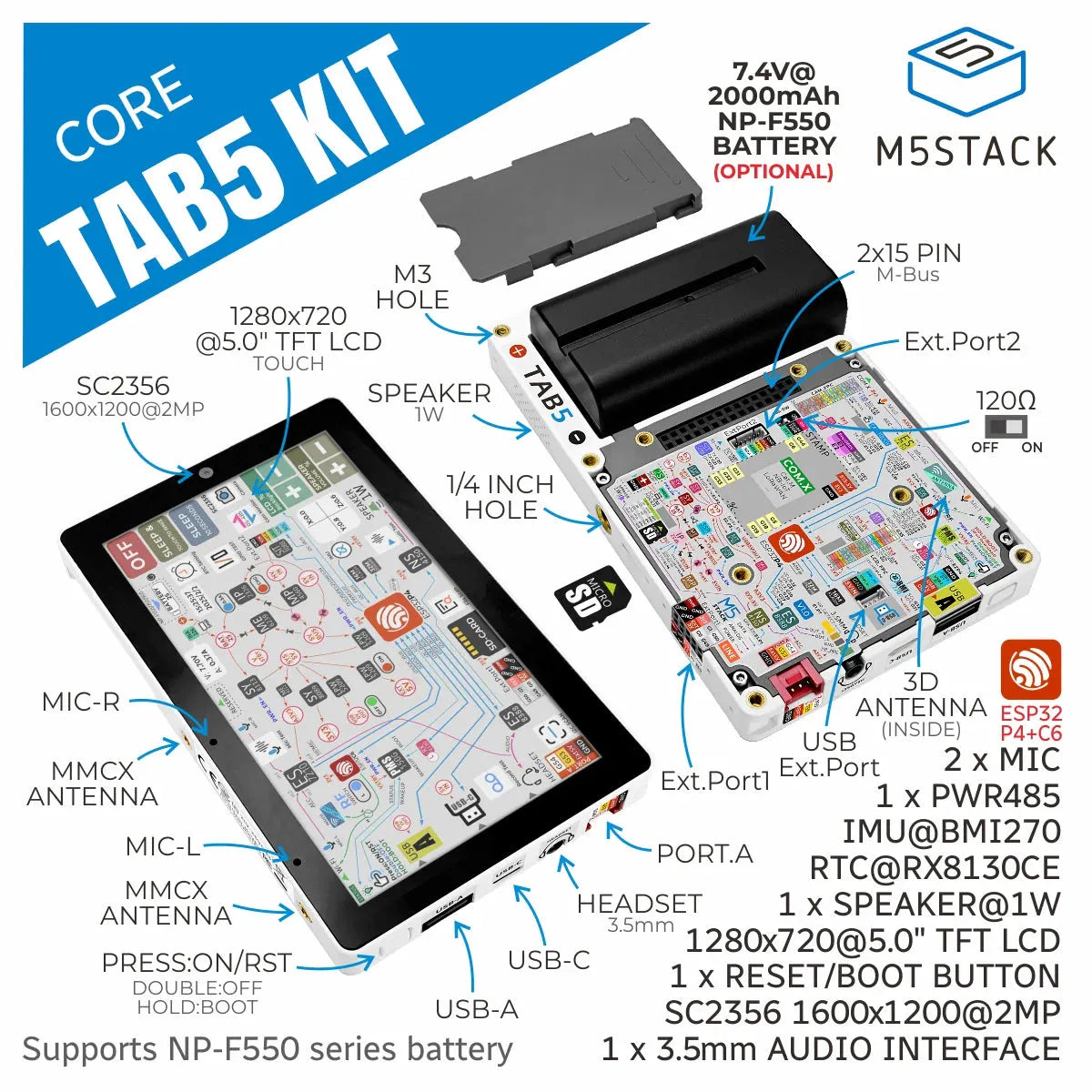

🚀 M5Stack Tab5 ist ein hochgradig erweiterbares, tragbares smartes IoT-Terminal 🏗️💡, das für Entwickler 👩💻👨💻 entwickelt wurde. Es integriert eine Dual-Chip-Architektur 🔀 und reichhaltige Hardware-Ressourcen ⚙️📦.
🧠 Sein Hauptcontroller basiert auf dem RISC‑V–basierten ESP32‑P4 SoC 🔧, ausgestattet mit 16 MB Flash 💾 und 32 MB PSRAM 🗂️.
📡 Das Funkmodul verwendet den ESP32‑C6‑MINI‑1U und unterstützt Wi‑Fi 6 ⚡🌐 für schnellere Konnektivität.
📶 Sein Antennensystem kann frei 🔄 zwischen der integrierten 3D-Antenne 📡 und der externen MMCX-Antennen-Schnittstelle 🔌 wechseln, passt sich flexibel an verschiedene Einsatzumgebungen 🌍 an und gewährleistet hohe Datenrate 📊 sowie niedrige Latenz bei der Steuerung ⚡🎯.
👀 Vision & Interaktion
-

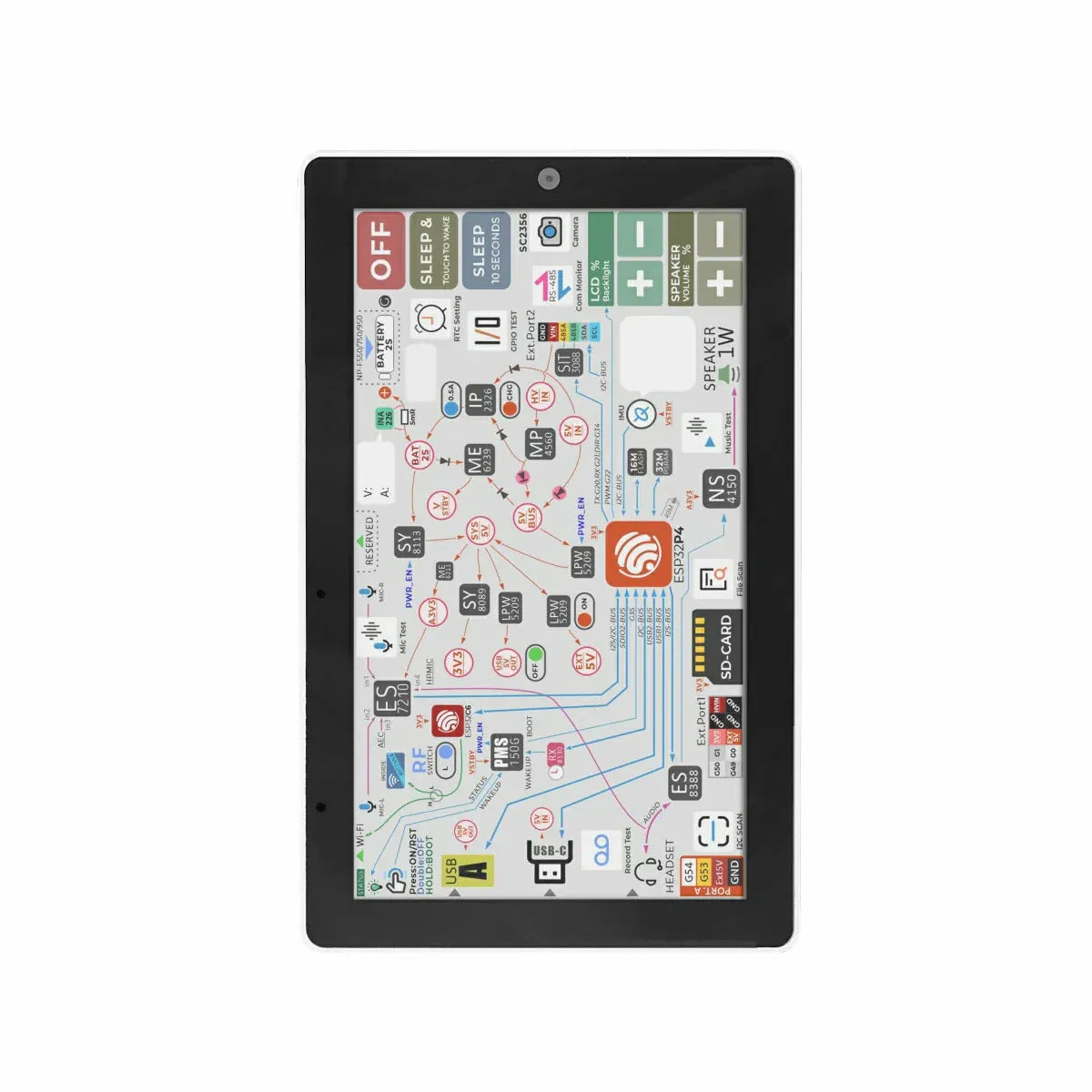

Tab5 verfügt über ein 5″ 1280×720 IPS TFT Display 📺 via MIPI‑DSI, mit Touch-Steuerung durch den GT911 Multi-Touch-Controller ✋🖱️ (I²C) für flüssige, reaktionsschnelle Bedienung.
-
Enthält eine SC2356 2 MP Kamera 📷 (1600×1200) über MIPI‑CSI, fähig zu HD Videoaufnahme 🎥, Bildverarbeitung 🖼️ und Edge-AI-Anwendungen 🤖 (z. B. Gesichtserkennung 😊, Objektverfolgung 🎯).

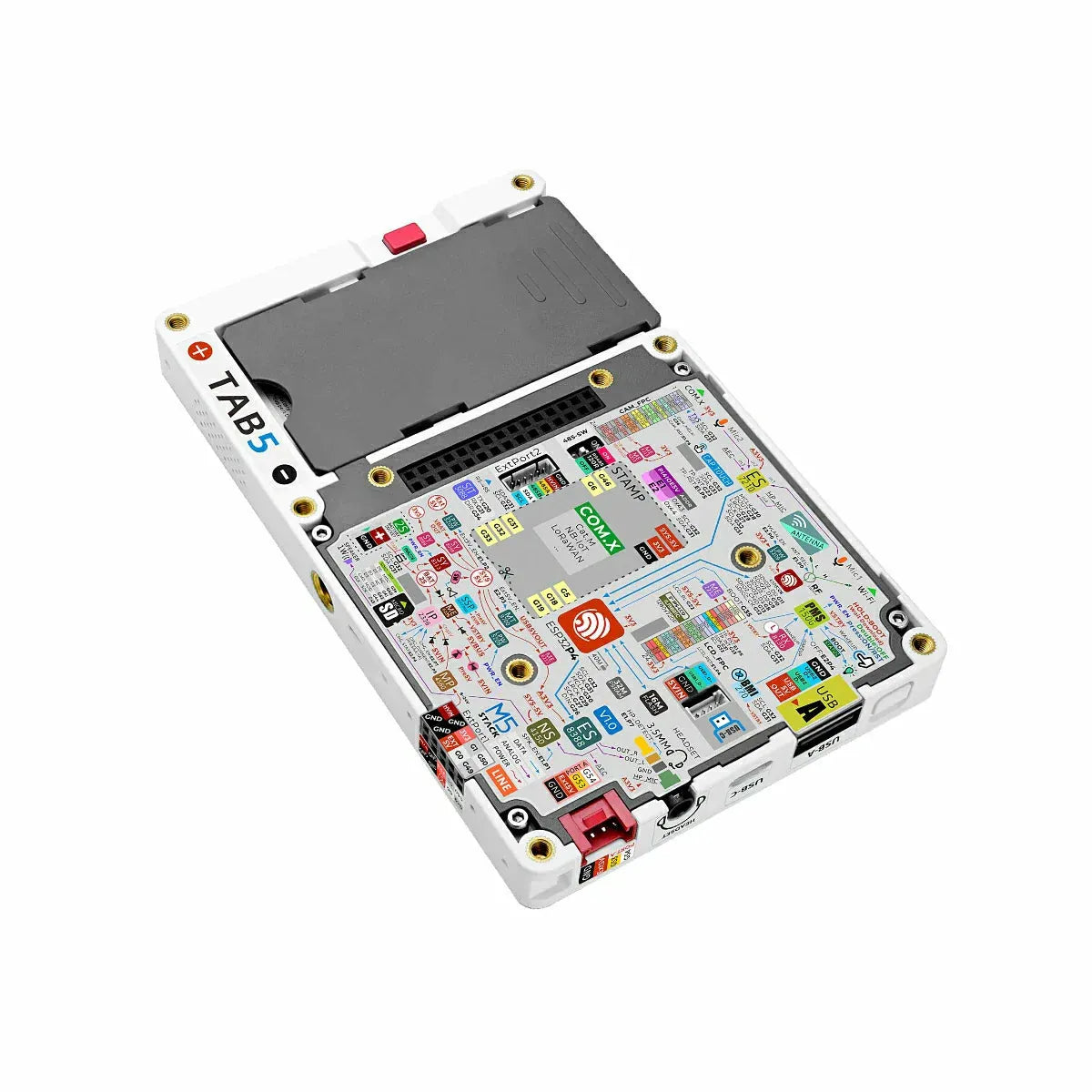

🔌 Peripherie-Schnittstellen
-

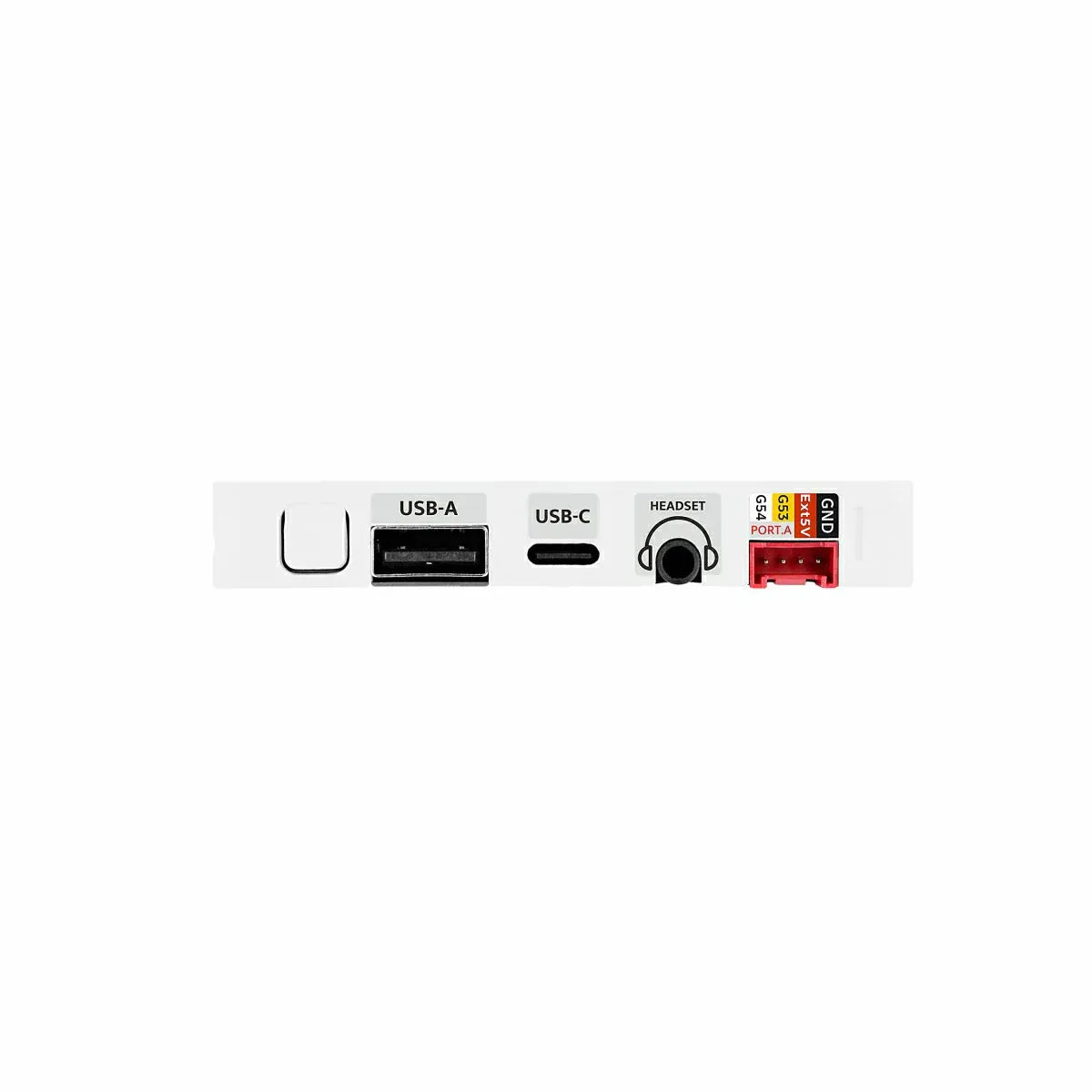

USB‑A (Host) 🔗 und USB‑C (USB 2.0 OTG) ⚡ Anschlüsse zum Verbinden von Peripheriegeräten wie Maus 🖱️ oder Tastatur ⌨️.
-
RS‑485 Buskommunikation 🔄 (SIT3088 + DIP-Schalter wählbare 120 Ω Abschlusswiderstände) für industrielle Anwendungen 🏭.
-
Erweiterungsoptionen: Grove 🌱, M5BUS 🔧, GPIO_EXT Header 🔌, Micro SD-Kartensteckplatz 💾 sowie reservierte STAMP-Pads 📡 (unterstützt Cat.M, NB‑IoT, LoRaWAN usw.).
-
Enthält Reset-/Boot-Tasten 🔘 für schnellen Reset und Firmware-Download-Modus.
🎵 Audio & Video
-
Verwendet ES8388 Audiocodec 🎶 + ES7210 AEC Echokompensation 🎧 Frontend.
-
Ausgestattet mit einem Dual-Mikrofon-Array 🎤🎤, 3,5 mm Kopfhöreranschluss 🎧 und Lautsprecher 🔊 für hochqualitative Aufnahme/Wiedergabe und präzise Spracherkennung 🗣️.
-
Eingebauter BMI270 6‑Achsen-Sensor 🌀 (Beschleunigungssensor + Gyroskop) mit Interrupt-Weckfunktion, ermöglicht Bewegungsverfolgung 🏃 und Haltungserkennung 🧍 für reaktionsschnellen Niedrigenergie-Betrieb.
⏱️ Zeit- & Energiemanagement
-
Integriert RX8130CE Echtzeituhr ⏰ mit zeitgesteuertem Interrupt-Wecksignal.
-
Unterstützt herausnehmbare NP‑F550 Lithiumbatterie 🔋.
-
Enthält MP4560 Boost/Buck ⚡, IP2326 Lade-/Entladesteuerung 🔄 und INA226 Echtzeitüberwachung 📊 für einen stabilen Betrieb ohne externe Stromversorgung.
🏗️ Strukturelles Design
-

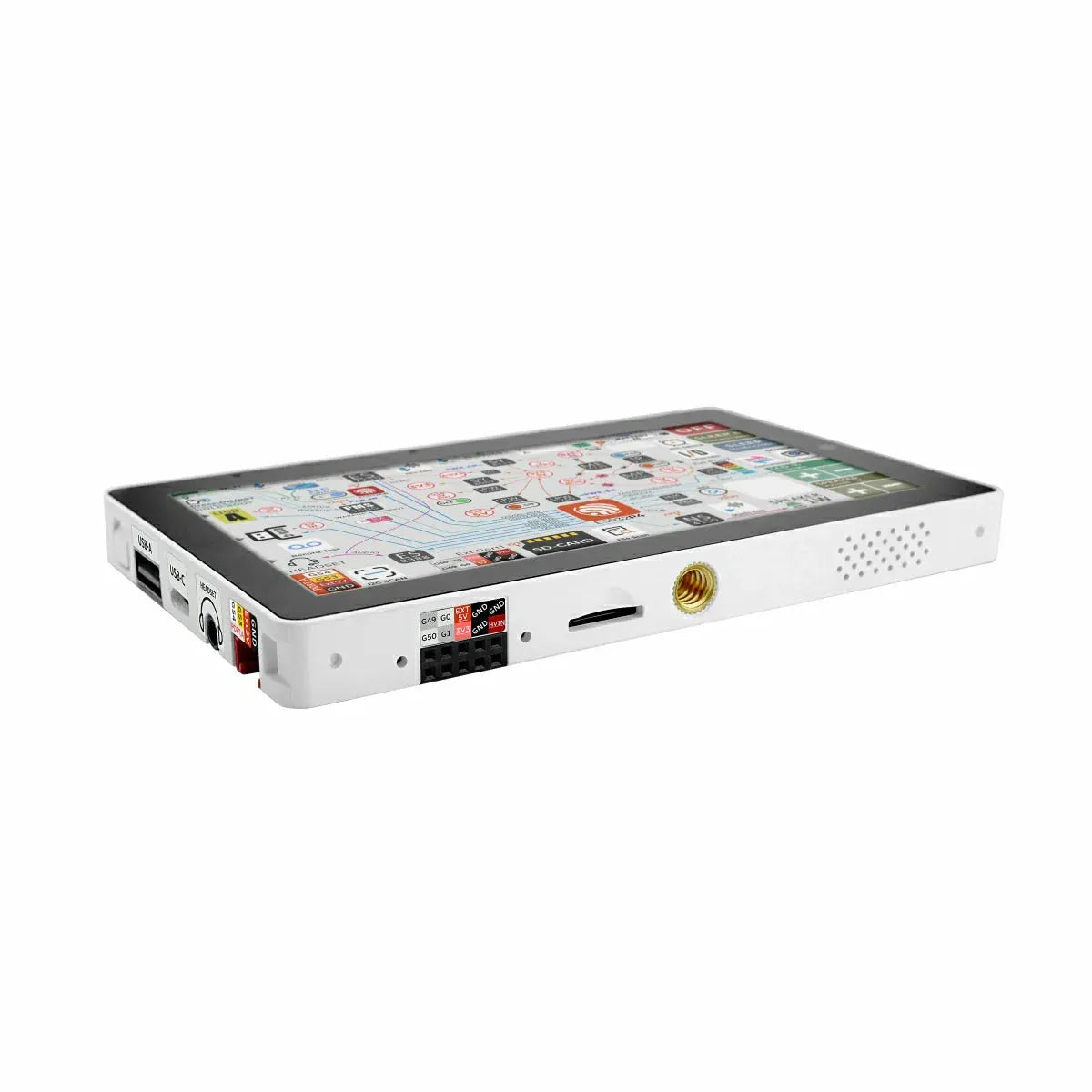

Verfügt über eine standardmäßige 1/4″‑20 Stativhalterung 📸 an der Seite, die eine direkte Befestigung an Stativen oder anderen Halterungen für einfaches Filmen 🎬 und Einsatz 🚀 ermöglicht.
🌍 Anwendungen
Tab5 ist geeignet für:
-
🏠 Smart-Home-Steuerung
-
📡 Fernüberwachung
-
🏭 Industrieautomation
-
🔧 IoT-Prototyping
-
🎓 Bildung & Forschung
👉 Entwicklern und Unternehmen wird eine umfassende, erweiterbare, leistungsstarke Entwicklungsplattform 💡 geboten
Funktionen
- ESP32‑P4 Dual-Core Hauptcontroller
- ESP32‑C6 Funkmodul
- Wi‑Fi 6
- Eingebaute 3D-Antenne & MMCX-Anschluss für externe Antenne
- 5″ 720P MIPI‑DSI Display
- GT911 Multi-Touch
- SC2356 2 MP Kamera
- USB‑A Host + USB‑C OTG
- RS‑485 Industrie-Schnittstelle
- Grove- & M5BUS-Erweiterung
- Micro SD-Kartensteckplatz
- STAMP-Erweiterung
- ES8388 Audio-Codec
- ES7210 AEC Dual-Mikrofon
- 1 W Lautsprecher + 3,5 mm Kopfhöreranschluss
- BMI270 6-Achsen-Sensor
- RX8130CE Echtzeituhr
- Reset-/Boot- & Power-Tasten
- NP‑F550 herausnehmbare Batterie
- Standard 1/4″‑20 Stativhalterung
- Entwicklungsplattform:
- UiFlow2
- Arduino IDE
- ESP-IDF
- Platform.IO
Enthält
Produkttipp
Tab5 Kit
- 1 × Tab5 Kit
- 1 × 1,25‑6P Einzelseiten-Steckverbinderkabel
- 1 × NP‑F550 2000 mAh herausnehmbare Batterie
Anwendungen
- Smart-Home-Steuerung
- Fernüberwachungssysteme
- IoT-Geräteentwicklung
- Industrielle Automatisierung
Spezifikationen
| Spezifikation | Parameter |
|---|---|
| Hauptcontroller SoC | ESP32‑P4NRW32 (RISC‑V 32-Bit, dual-core/einzelner Kern umschaltbar, bis zu 400 MHz) |
| Drahtloses Modul SoC | ESP32‑C6‑MINI‑1U (unterstützt Wi‑Fi 6 @ 2,4 GHz / Thread / ZigBee) |
| Antenne | Eingebaute 3D-Antenne & 2 x MMCX externer Antennenanschluss |
| Blitz | 16 MB |
| PSRAM | 32 MB |
| Anzeige | 5 Zoll IPS TFT (1280×720) |
| Berührung | GT911 Multi-Touch-Controller (I²C) |
| Kamera | SC2356 @ 2 MP (1600×1200), über MIPI‑CSI |
| Audioprozessor | ES8388 Codec; ES7210 AEC Frontend |
| Mikrofon | Dual-Mikrofonsystem (AEC Echounterdrückung) |
| Lautsprecher | 1 W@8 Ω NS4150B |
| Kopfhöreranschluss | 3,5 mm |
| USB-Anschlüsse | USB‑A (Host), USB‑C (USB 2.0 OTG) |
| RS485-Anschluss | SIT3088 (120 Ω wählbarer Abschlusswiderstand) Versorgung: 6 ~ 24 V |
| Erweiterungsschnittstellen | 1 × Grove, 1 × M5BUS, GPIO_EXT Header |
| Speichererweiterung | Micro SD-Kartensteckplatz |
| Stamp Erweiterungspads | Unterstützt Stamp Cat.M / NB‑IoT / LoRaWAN Module |
| Bewegungsmelder | BMI270 6-Achsen (Beschleunigungsmesser + Gyroskop, Interrupt-Weckunterstützung) |
| RTC | RX8130CE Echtzeituhr (unterstützt zeitgesteuertes Interrupt-Wecken) |
| Reset-/Boot-Tasten | 1× Taste für Ein-/Ausschalten und Download-Modus |
| Ladeverwaltung | IP2326 Ladeverwaltungschip |
| Leistungsüberwachung | INA226 (Busstrom-/Spannungsüberwachung) |
| Akku | NP‑F550 herausnehmbare Lithiumbatterie, 7,4 V @ 2000 mAh (14,8 Wh) |
| Betriebstemperatur | 0 ~ 40 °C |
| Produktgröße | Tab5: 128,0 × 80,0 × 12,0 mm Tab5 Kit: 128,0 × 80,0 × 26,7 mm |
| Produktgewicht | Tab5: 124,5 g Tab5 Kit: 277,4 g Batterie: 97,9 g |
| Paketgröße | Tab5: 148,0 × 103,0 × 21 mm Tab5 Kit: 191,0 × 103,0 × 25,0 mm |
| Bruttogewicht | Tab5: 162,5 g Tab5 Kit: 277,4 g |
Tipps:
Hinweise zur Stromversorgung des Tab5:
Ein-/Ausschalten
Batterieinstallation

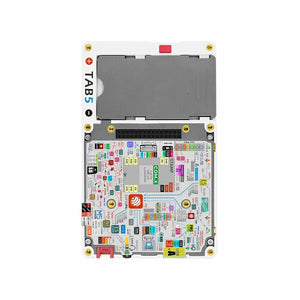

M5-Bus Erweiterung

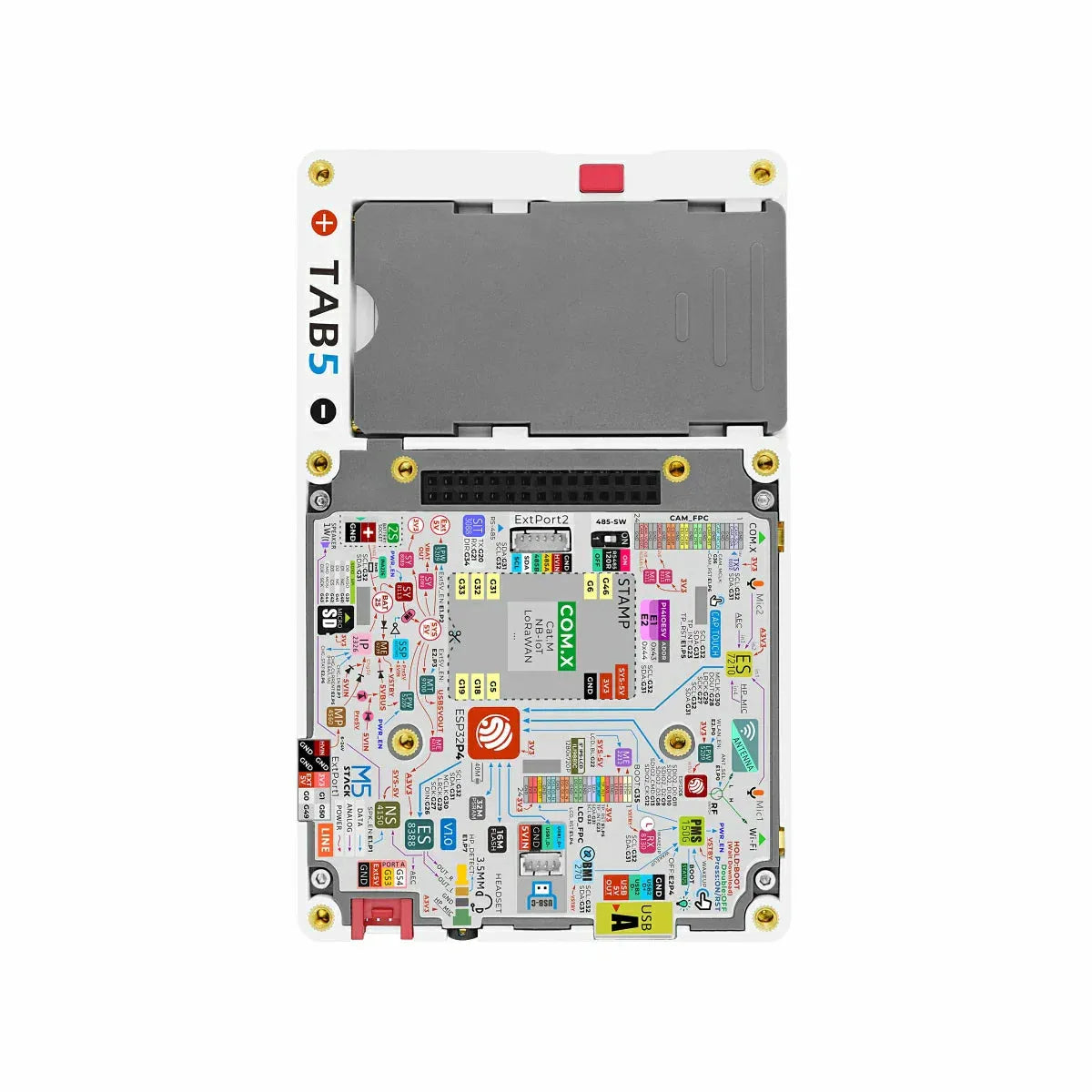

Wie unten gezeigt, integriert die Rückseite des Tab5 einen M5-Bus-Anschluss, der zur Erweiterung von Modulserienprodukten verwendet werden kann.
M5Stack Tab5 Schaltpläne
M5Stack Tab5 Pinbelegung
PI4IOE5V6408
| ESP32-P4 | G32 | G31 | CHIP_PU |
|---|---|---|---|
| PI4IOE5V6408 | SCL | SDA | RST |
CAM
| ESP32‑P4 | CAM |
|---|---|
| G32 | CAM_SCL |
| G31 | CAM_SDA |
| G36 | CAM_MCLK |
| CSI_DATAP1 (dedicated) | CAM_D1P |
| CSI_DATAN1 (dedicated) | CAM_D1N |
| CSI_CLKP (dedicated) | CAM_CSI_CKP |
| CSI_CLKN (dedicated) | CAM_CSI_CKN |
| CSI_DATAP0 (dedicated) | CSI_DOP |
| CSI_DATAN0 (dedicated) | CSI_DON |
| PI4IOE5V6408 | P6 |
|---|---|
| CAM | CAM_RST |
NS4150B
| PI4IOE5V6408 | P1 |
|---|---|
| NS4150B | SPK_EN |
ES8388
| ESP32-P4 | G30 | G27 | G26 | G29 | G32 | G31 |
|---|---|---|---|---|---|---|
| ES8388 | MCLK | SCLK | DSDIN | LRCK | CCLK | CDATA |
ES7210
| ESP32-P4 | G30 | G27 | G28 | G29 | G32 | G31 |
|---|---|---|---|---|---|---|
| ES7210 | MCLK | SCLK | ASDOUT | LRCK | CCLK | CDATA |
LCD
| ESP32‑P4 | ILI9881C |
|---|---|
| G22 | LEDA |
| G23 | TP_INT |
| G31 | SDA |
| G32 | SCL |
| DSI_CLKN (dedicated) | DSI_CK_N |
| DSI_CLKP (dedicated) | DSI_CK_P |
| DSI_DATAN1 (dedicated) | DSI_D1_N |
| DSI_DATAP1 (dedicated) | DSI_D1_P |
| DSI_DATAN0 (dedicated) | DSI_D0_N |
| DSI_DATAP0 (dedicated) | DSI_D0_P |
| PI4IOE5V6408 | P5 | P4 |
|---|---|---|
| ILI9881C | TP_RST | LCD_RST |
BMI270 & RTC (RX8130CE) & INA226
| ESP32-P4 | G32 | G31 |
|---|---|---|
| BMI270 | SCL | SDA |
| RX8130CE | SCL | SDA |
| INA226 | SCL | SDA |
- Interrupt-Weckung (PMS150G-U06 Energiemanagement)
| PMS150G-U06 | PA6/CIN‑ |
|---|---|
| BMI270 | INT(E_TRG) |
| RX8130CE | INT(E_TRG) |
ESP32-C6
| ESP32-P4 | G11 | G10 | G9 | G8 | G13 | G12 |
|---|---|---|---|---|---|---|
| ESP32-C6 | SDIO2_D0 | SDIO2_D1 | SDIO2_D2 | SDIO2_D3 | SDIO2_CMD | SDIO2_CK |
MicroSD
| ESP32-P4 | G39 | G40 | G41 | G42 | G43 | G44 |
|---|---|---|---|---|---|---|
| MicroSD SPI-Modus | MISO | CS | SCK | MOSI | ||
| MicroSD SDIO-Modus | DAT0 | DAT1 | DAT2 | DAT3 | TCK | CMD |
RS485
| ESP32-P4 | G21 | G20 | G34 |
|---|---|---|---|
| SIT3088 | RX | TX | DIR |
IP2326
| PI4IOE5V6408 | P7 | P6 |
|---|---|---|
| IP2326 | CHG_EN | CHG_STAT |
M5Stack Tab5 Modellgröße
M5Stack Tab5 Datenblätter
