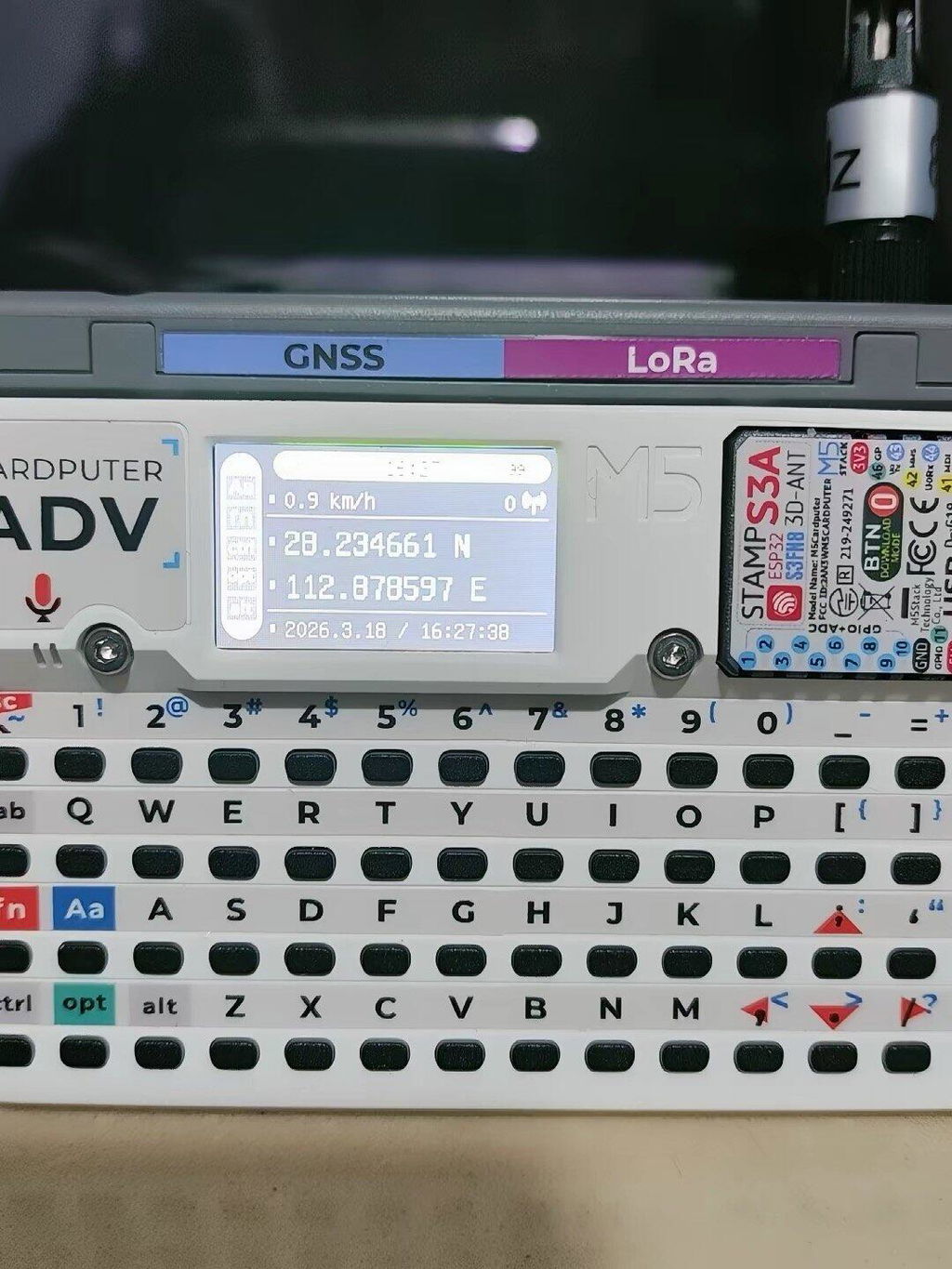

M5Stack Cardputer-Adv mit StampS3A ESP32-S3FN8 mechanischer Tastatur
Need it faster? Contact us via phone or email for expedited delivery.
M5Stack Cardputer-Adv mit StampS3A ESP32-S3FN8 mechanischer Tastatur
🧠 Cardputer-Adv – Kompakter, programmierbarer ESP32-S3 Computer
Der Cardputer-Adv ist ein kreditkartengroßer 💳 programmierbarer Computer, angetrieben vom Stamp-S3A Kernmodul (basierend auf ESP32-S3FN8) ⚙️. Er verfügt über ein 1,14" LCD-Display 🖥️ und eine 56-Tasten minimalistisches mechanisches Keyboard ⌨️, das intuitive Interaktion und flüssige Eingabe für Embedded-Entwicklung und Prototyping bietet.
🔊 Hochwertiges Audiosystem Ausgestattet mit dem ES8311 Audiocodec, MEMS-Mikrofon (hohes SNR), NS4150B Verstärker und einem 1W Lautsprecher, liefert es klaren Audio-Ein- und Ausgang 🎧🔈. Ein 3,5mm Audioanschluss ermöglicht den Anschluss externer Kopfhörer oder Lautsprecher für ein verbessertes Klangerlebnis 🎶.
🔋 Langanhaltender Akku & Energiemanagement Betrieben von einem 1750mAh Lithium-Akku, kombiniert mit niedrigem Stromverbrauch und einem unabhängigen Hardware-Schalter, gewährleistet es eine verlängerte Nutzung ohne häufiges Aufladen 🔌⚡.
📦 Eingebaute Sensoren & Erweiterungsschnittstellen Enthält einen BMI270 6-Achsen-Bewegungssensor 🧭, Infrarot-Emitter 📡, microSD-Kartensteckplatz 💾 und vielseitige Konnektivität über HY2.0-4P Grove-Anschluss und EXT 2.54-14P Erweiterungsbus – perfekt für Sensorintegration und Peripheriegeräte-Steuerung 🔧.
🧲 Modulares Basisdesign Die Basis verfügt über eine magnetische Befestigung 🧲 und ist LEGO-kompatibel, was sie ideal für kreative Montagen und modulare Bauten 🧱 macht.
🚀 Ideal für:
-
Schnelles Implementierungsprojekt 🛠️
-
Industrielle Steuerungssysteme 🏭
-
Intelligente Hausautomation 🏠
-
STEM-Bildung & Maker-Projekte 🎓
Egal, ob Sie einen IoT-Hub bauen, Sensoren testen oder Edge-AI-Anwendungen entwickeln, Cardputer-Adv bietet Leistung, Flexibilität und Portabilität in einem schlanken Paket 💡.
Eigenschaften
🧠 Dual-Core ESP32-S3 Leistung Angetrieben vom ESP32-S3FN16 Prozessor mit rasanten 240MHz Taktfrequenz, perfekt für anspruchsvolle Embedded-Anwendungen und Edge-Computing-Aufgaben.
🖥️⌨️ Integriertes Display & Eingabe Verfügt über einen 1,14-Zoll LCD-Bildschirm und eine 56-Tasten minimalistische mechanische Tastatur, ermöglicht vollständigen Standalone-Betrieb für Programmierung, Steuerung und Interaktion.
🔊🎤 Professionelles Audiosystem Enthält einen ES8311 Audiocodec, hoch-SNR MEMS-Mikrofon, NS4150B Verstärker und einen 1W Lautsprecher für klaren Audioein- und -ausgang. Unterstützt auch 3,5mm Kopfhöreranschluss für externe Audiogeräte.
🧭📡 Umfangreiches Sensorset Eingebauter BMI270 6-Achsen-Bewegungssensor und Infrarot-Sender ermöglichen Bewegungserkennung, Gestensteuerung und Umweltinteraktion.
🔌 Mehrere Erweiterungsoptionen Unterstützt HY2.0-4P Grove Schnittstelle, 14P EXT Erweiterungsbus und microSD-Kartensteckplatz – ideal zum Anschluss von Sensoren, Modulen und Speicher.
🔋 Lange Batterielaufzeit Ausgestattet mit einem 1750mAh Lithium-Akku, optimiert für niedrigen Stromverbrauch und kombiniert mit einem unabhängigen Netzschalter für verlängerte Laufzeit.
🧲🧱 Kompaktes Karten-Design Kreditkartengroßes Format mit magnetischer Basis und LEGO-kompatiblen Befestigungslöchern, perfekt für modulare Bauten und kreative Setups.
🏭 Industriequalität Zuverlässigkeit Arbeitet zuverlässig in 0–40°C Umgebungen mit robuster Bauweise, geeignet für industrielle Steuerung und Feldeinsatz.
💻 Multi-Plattform-Unterstützung Kompatibel mit Arduino IDE, ESP-IDF, MicroPython und UIFlow, bietet flexible Entwicklung über Plattformen hinweg.
📶 Drahtlose Konnektivität Unterstützt Wi-Fi 2.4GHz, Bluetooth 5.0 und Infrarotkommunikation, ermöglicht nahtlose drahtlose Integration für IoT- und Automatisierungsprojekte.
Unterschied zwischen Cardputer V1.1 und Cardputer Adv und Cardputer
| Produktvergleichspunkt | Cardputer-Adv | Cardputer v1.1 | Cardputer |
|---|---|---|---|
| Kernmodul | Stamp-S3A | Stamp-S3A | Stamp-S3 |
| RGB-LED-Logik | Teilt Strom mit Display-Hintergrundbeleuchtung, optimierte Steuerlogik | Teilt Strom mit Display-Hintergrundbeleuchtung, optimierte Steuerlogik | Direkt mit Strom versorgt |
| Antennendesign | Optimiertes Antennendesign für besseren Empfang | Optimiertes Antennendesign für besseren Empfang | Standardantenne |
| Batteriekapazität | 1750mAh | 120mAh + 1400mAh | 120mAh + 1400mAh |
| Audio-Lösung | ES8311 | NS4168 + SPM1423 | NS4168 + SPM1423 |
| Audioanschluss | 3,5-mm-Audioanschluss | / | / |
| IMU | BMI270 | / | / |
| Tastatur IO-Erweiterung | TCA8418RTWR | 74HC138 | 74HC138 |
| Erweiterungsanschlüsse | HY2.0-4P + EXT 2.54-14P | HY2.0-4P | HY2.0-4P |
| Öse für Schlüsselband | Ja | Nein | Nein |
Anwendungen
🚀 Vielseitig Anwendungen für Cardputer-Adv
🔧 Schnelles Prototyping & Funktionale Verifikation Ideal für Ingenieure und Entwickler, die Ideen schnell testen, Hardware-Logik validieren oder eingebettete Workflows iterieren müssen. Die kompakte Bauform und das integrierte Display/Tastatur machen es perfekt für Debugging unterwegs, Firmware-Tests und UI-Simulation.
🏭 Industrielle Steuerung & Automatisierung Setzen Sie es als leichtgewichtigen HMI- oder Edge-Controller in der Fabrikautomation, Sensorüberwachung oder Maschinenstatus-Dashboards ein. Mit GPIO-Erweiterung und drahtloser Konnektivität unterstützt es Echtzeit-Datenerfassung, Prozesssteuerung und Fernwartung.
🏠 Hausautomation & Smart Devices Verwenden Sie es als zentrale Einheit oder Schnittstelle für Smart-Home-Systeme, einschließlich Temperaturüberwachung, Luftqualitätsmessung und Infrarot-Fernsteuerung. Integriert sich nahtlos mit Home Assistant, ESPHome oder benutzerdefinierten MQTT-Setups.
🎓 Embedded Systems Ausbildung Eine praktische Plattform für Studierende und Lehrende, um Mikrocontroller-Programmierung, Sensorintegration und No-Code UI-Design zu erforschen. Unterstützt Arduino, MicroPython und ESP-IDF – perfekt für STEM-Labore, Workshops und IoT-Lehrpläne.
📡 Drahtlose Kommunikation & IoT-Projekte Ausgestattet mit Wi-Fi, Bluetooth 5.0 und IR ist es bereit für IoT-Prototyping, drahtlose Sensornetzwerke und cloudverbundene Geräte. Kombinieren Sie es mit Grove-Modulen oder externen Sensoren, um skalierbare, energieeffiziente Lösungen zu erstellen.
Spezifikationen
| Spezifikation | Parameter |
|---|---|
| SoC | ESP32‑S3FN8 @ Dual‑core Xtensa LX7, bis zu 240 MHz |
| Blitz | 8 MB |
| Externer Speicher | microSD |
| Anzeige | ST7789V2 @ 1,14", 240 × 135 px |
| Tastatur | 56 Tasten (4 × 14) |
| Tastendruck | 160 gf |
| Erweiterungsanschlüsse | HY2.0‑4P + EXT 2.54‑14P |
| IR | 1× IR-Sender |
| Audio-Codec | ES8311 |
| Lautsprecher | NS4150B-Verstärker + 8 Ω @ 1 W Lautsprecher |
| Mikrofon | MEMS-Mikrofon, SNR: 65 dB |
| IMU | BMI270 |
| Batteriekapazität | 1750 mAh |
| Betriebstemperatur | 0 ~ 40 °C |
| Produktgröße | 84,0 × 54,0 × 19,6 mm |
| Produktgewicht | 81,0 g |
| Paketgröße | 145,7 × 95,0 × 20,7 mm |
| Bruttogewicht | 98,5 g |
Besondere Hinweise
-
Download-Modus: Schalten Sie die Stromversorgung AUS, halten Sie die G0-Taste gedrückt, schalten Sie die Stromversorgung EIN und lassen Sie dann los, um in den Download-Modus zu gelangen.
-
Lautsprecher-Automatik-Stummschaltung: Das Einstecken eines 3,5-mm-Kopfhöreranschlusses deaktiviert den Lautsprecherverstärker.
Schaltpläne
Modellgröße
Software
Arduino
Esayloader
