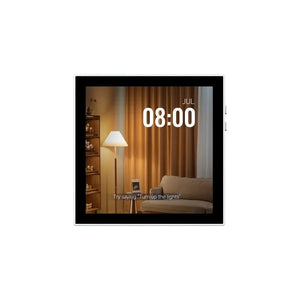

Waveshare ESP32-S3 Smart 86 Box 480 × 480 Pixel Touch Display 5-Punkt-Touch
Pre-order
Kostenloser Versand ab 30€ in Deutschland, 50€ in der EU!
- Vorbestellungen werden innerhalb von 5 Werktagen versandt.
- Lieferzeit für EU- und US-Länder: 10 Werktage.
- Lieferzeit für andere Länder: 15 Werktage.
- Pre-Ordering: If an item is unavailable, you can pre-order it. We'll dispatch once stock is replenished. For specific delivery times, please feel free to contact us for inquiries.
- Express Shipping: Need it faster? Contact us via email or through our live chat support, and we'll arrange expedited delivery for you.
Waveshare ESP32-S3 Smart 86 Box 480 × 480 Pixel Touch Display 5-Punkt-Touch
Basierend auf ESP32-S3 Modul, unterstützt Sekundärentwicklung
Ermöglicht Smart Living & Industrial IoT für szenariobasierte Steuerung
Eigenschaften
Dieses Produkt ist ein leistungsstarkes Entwicklungsboard basierend auf dem ESP32-S3 Controller mit 2,4 GHz Wi-Fi und Bluetooth BLE 5 Unterstützung, integriert 16MB Flash und 8MB PSRAM. Onboard 4-Zoll 480 × 480 LCD-Display, das GUI-Programme wie LVGL flüssig ausführen kann. In Kombination mit verschiedenen Peripherieschnittstellen ermöglicht es eine schnelle Entwicklung von HMI und anderen ESP32-S3-Anwendungen, geeignet für intelligente Steuerungspanels, Heim-Gateways, interaktive Smart-Panels, industrielle Steuerungssysteme und intelligente Lichtsteuerungsszenarien.
- Ausgestattet mit leistungsstarkem Xtensa 32-Bit LX7 Dual-Core Prozessor, bis zu 240MHz Hauptfrequenz
- Unterstützt 2,4GHz Wi-Fi (802.11 b/g/n) und Bluetooth 5 (LE), mit onboard Antenne
- Integrierter 512KB SRAM und 384KB ROM, mit onboard 16MB Flash und 8MB PSRAM
- Onboard 4-Zoll LCD-Display, 480 × 480 Auflösung, 65K Farben
- Unterstützt kapazitiven Touch, gesteuert über I2C-Schnittstelle, 5-Punkt-Touch
- Unterstützt präzise Steuerung wie flexible Taktung und unabhängige Modulstromversorgung zur Realisierung von niedrigem Stromverbrauch in verschiedenen Szenarien

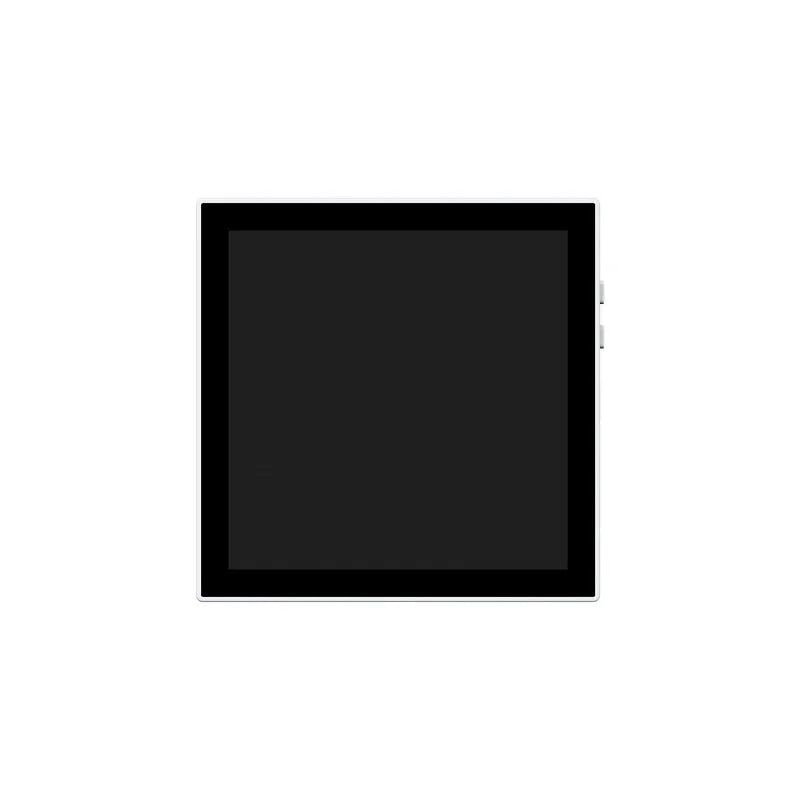

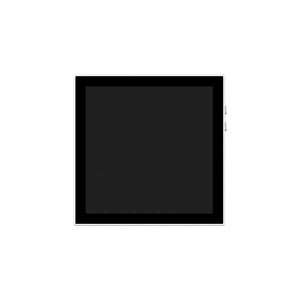

4-Zoll IPS-Touchscreen
160° weiter Betrachtungswinkel, hervorragende Anzeigeleistung
Kapazitiver 5-Punkt-Touch
Unterstützt kapazitive 5-Punkt-Touchfunktion, gesteuert über I2C-Schnittstelle für flexible Bedienung und flüssige UI-Interaktion
WIFI- und Bluetooth-Unterstützung
Unterstützt 2,4 GHz Wi-Fi (802.11 B/G/N) und Bluetooth 5 (LE), Onboard-Antenne
Audio Ein-/Ausgang
Onboard ES8311 Audiocodec-Chip und ES7210 Echounterdrückungsschaltung. Erfüllt tägliche Audioanwendungsszenarien
Unterstützt KI-Sprachinteraktion
Unterstützt gängige KI-Plattformen und kann mit Online-Großmodell-Plattformen wie Doubao, DeepSeek und anderen KI-Modellen verbunden werden
Anwendungsszenarien
Intelligenter Schalter
Mensch-Maschine-Schnittstelle
Smart Home Terminal

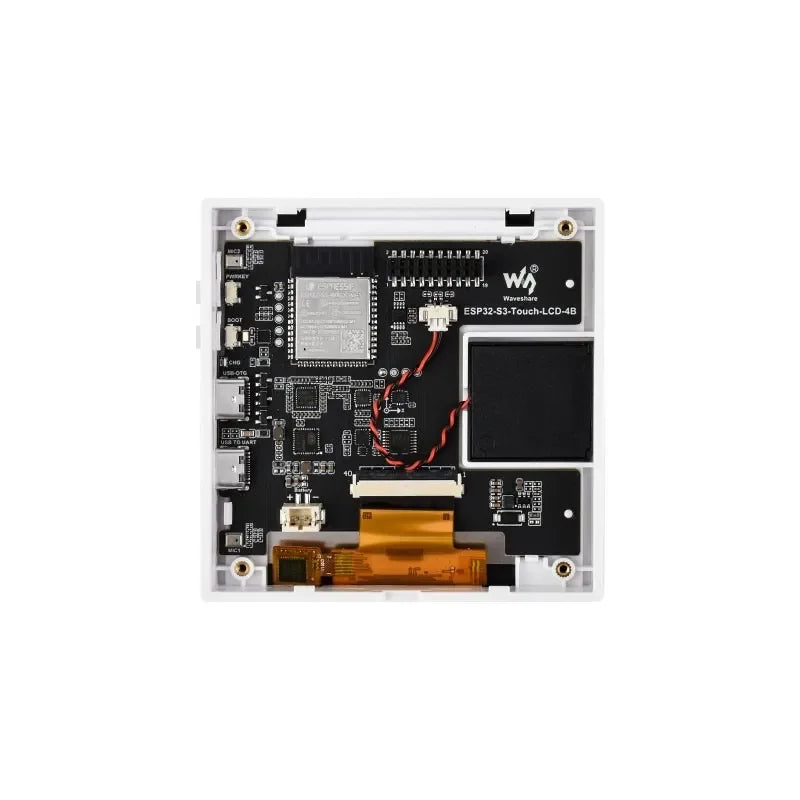

Was ist an Bord
-
ESP32-S3-WROOM-1-N16R8
Das SoC mit WiFi und Bluetooth, bis zu 240 MHz Betriebfrequenz, mit integriertem 8MB PSRAM und 16MB Flash -
AXP2101
Hochintegrierter Power-Management-IC -
ES7210 Echo-Unterdrückungschip
Echo-Unterdrückungsalgorithmus-Chip, verwendet zur Eliminierung von Echo und Verbesserung der Audioaufnahmegenauigkeit -
ES8311 energiesparender Audio-Codec-Chip
für Audio-Codierung und -Decodierung -
PCF85063
RTC-Chip -
QMI8658
6-Achsen-IMU umfasst ein 3-Achsen-Gyroskop und einen 3-Achsen-Beschleunigungssensor -
TCA9554PWR
GPIO-Erweiterungschip -
LCD-Stecker
zum Anschluss eines 4-Zoll RGB-Bildschirms
-

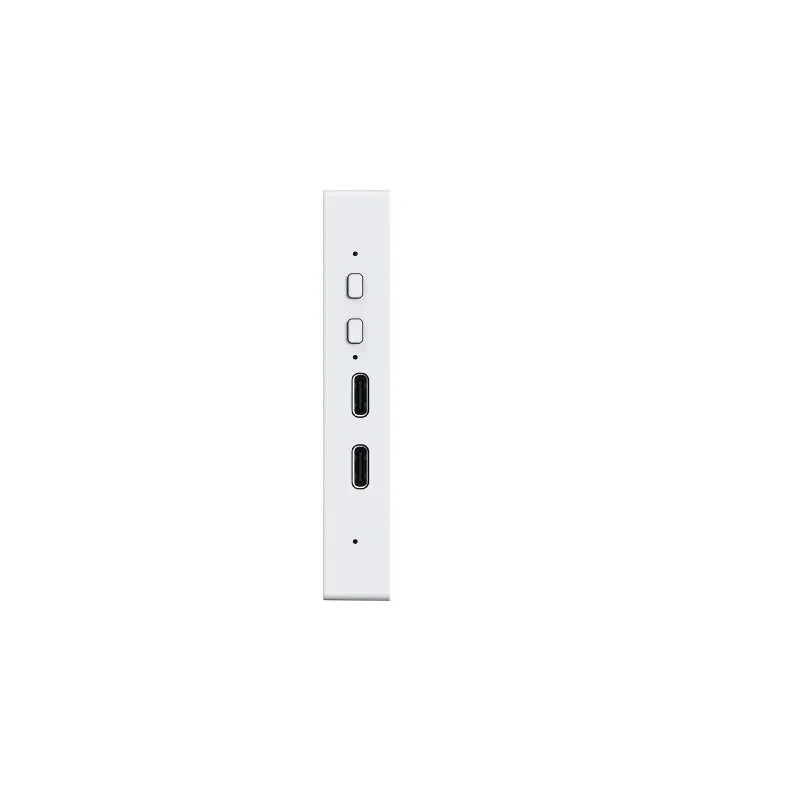

USB TO UART Type-C Stecker
für Stromversorgung, Programmierung und Debugging -
USB Type-C Anschluss
ESP32-S3 USB-Schnittstelle, für Stromversorgung, Programmierung und Log-Ausgabe -
Onboard-Mikrofone
Mikrofoneingänge mit Echounterdrückung -
Lautsprecheranschluss
MX1.25 2P Stecker, unterstützt 8Ω 2W Lautsprecher -
PWRKEY-Taste
für Ein-/Ausschalten der Stromversorgung, programmierbar für andere Funktionen -
BOOT-Taste
für Geräte-Start und Funktions-Debugging -
CHG LED-Anzeige
zur Anzeige des Ladezustands der Lithiumbatterie -
PH2.0 Lithiumbatterie-Stecker
für 3,7V Lithiumbatterie, unterstützt Laden und Entladen -

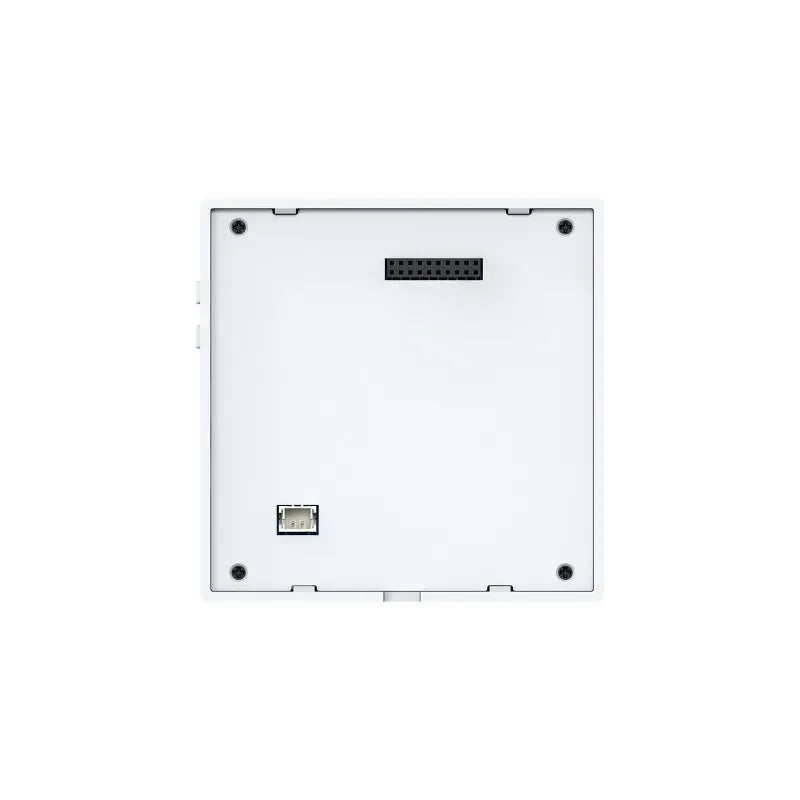

Erweiterungsstecker (Rastermaß 2,0 mm)
zum Anschluss von Peripheriegeräten
Umrissmaße
