RM500x / RM502x 5G HAT für Raspberry Pi, Quad-Antennen LTE-A, Multiband, 5G/4G/3G-kompatibel
Raspberry Pi RM500x / RM502x 5G HAT
Unterstützt 5G/4G/3G
* Nur als Referenz, Raspberry Pi-Board ist NICHT im Lieferumfang enthalten
Funktionen auf einen Blick
- Integriert umfangreiche Netzwerkprotokolle mit Unterstützung mehrerer Treiber und Software, kompatibel mit verschiedenen Betriebssystemen, einschließlich Windows/Linux/Android
- USB 3.1-Anschluss (USB 2.0-kompatibel) zum Anschluss an einen PC, Raspberry Pi oder ein Jetson Nano-Hostboard, um eine Hochgeschwindigkeits-5G-Kommunikation zu ermöglichen
- Standard-M.2-B-KEY-Steckplatz, kompatibel mit verschiedenen 5G-Modulen: RM500U-CNV / RM500Q-GL / RM500Q-AE / RM502Q-AE-Serie
- Integrierter UART-, PWR- und RST-Steuerpin, integrierter Spannungspegelübersetzer, aktiviert über DIP-Schalter, zur Verwendung mit Hosts wie Raspberry Pi oder Arduino
- Integrierter USB-C-Anschluss, aktiviert über Schalter, zum Anschluss einer eigenständigen Stromversorgung für das Modul, ermöglicht mehr Lasten, stabile und flexible Stromversorgung
- Integrierter Ein-/Ausschalter für die Stromversorgung, Reset-Taste und LED-Anzeige, einfaches Ein-/Ausschalten des Moduls oder Überwachung des Betriebsstatus
- 2x SIM-Kartenslot, Dual Card Single Standby, umschaltbar per AT-Befehl
- Hocheffiziente Stromversorgungsschaltung, bis zu 3 A Ausgangsstrom
Unterstützt 5G/4G/3G-Netzwerke
Unterstützt 5G NSA (4G und 5G Co-Networking) und SA (5G Separate Networking)
Unterstützt 4G/3G-Internet
* Das obige Frequenzbanddiagramm dient nur als Referenz. Bitte bestätigen Sie die unterstützten Bänder entsprechend Ihrem lokalen Dienstanbieter.
Multi-System-Unterstützung, einfach zu bedienen
Unterstützt Windows / Linux / Android...
Schließen Sie es einfach an den USB-Anschluss an, führen Sie einige einfache Konfigurationen durch und schon ist die Hochgeschwindigkeits-5G-Netzwerkverbindung einsatzbereit
Anschlussbeispiele
Verwenden Sie für Windows-PCs oder Jetson Nano-Serien ein USB-Kabel
Für Raspberry Pi 5/4B/3B+ oder CM4-IO-BASE-A/B verwenden Sie den speziell entwickelten USB-Adapter

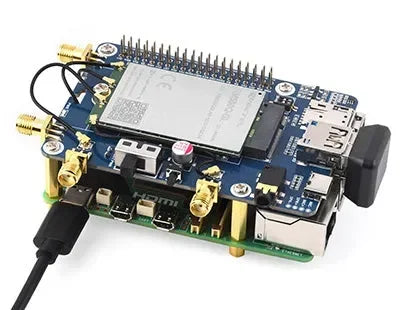

Verbinden mit Raspberry Pi 3B+
Verbinden mit CM4 IO-Basis
Hochpräzises Multikonstellations-GNSS
Unterstützt GPS, Beidou, Glonass, Galileo
Hinweis: GNSS ist für das RM500U-CNV-Modul nicht verfügbar.
Standard Raspberry Pi 40PIN GPIO-Header
Kompatibel mit der Raspberry Pi-Serie und Jetson Nano, stapelbares Design für mehr HATs

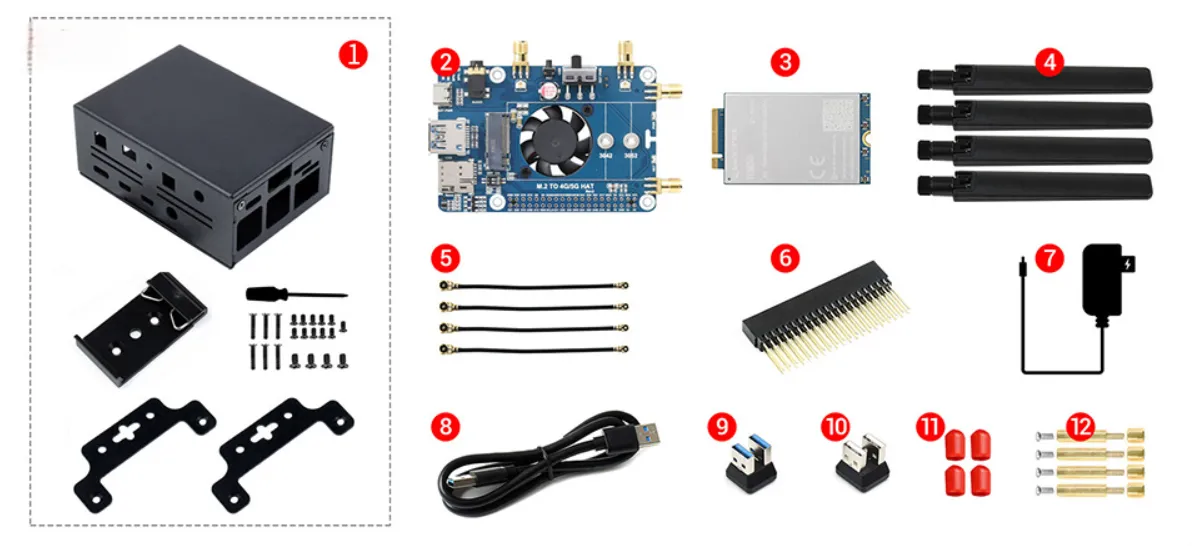

* Nur als Referenz. Die genaue Teileliste finden Sie im Abschnitt „Paketinhalt“.
Hochgeschwindigkeits-Lüfter
Bessere Wärmeableitung sowohl für Raspberry Pi als auch für das 5G-Modul
Was ist an Bord
-
Raspberry Pi GPIO-Header
zur Verbindung mit Raspberry Pi
-
DIP-Schalter
Aktiviert die Leistungssteuerungs- und Reset-Pins
-
M.2-Steckplatz
Kompatibel mit den meisten SIMCom- und QUECTEL 4G/5G-Modulen im M.2-Formfaktor
-
SIM-Kartensteckplatz 1
einer der 2 SIM-Kartensteckplätze, Dual Card Single Standby
-
USB3.1-Anschluss
USB 2.0-kompatibel, zur Verbindung mit verschiedenen Hosts
-
USB-Typ-C-Anschluss
5V 3A Eingang, stabile und flexible Stromversorgung
-
Audio-Buchse
Die SIM7600X/SIM8XXX-Serie unterstützt die Audiofunktion, die RM5XX/EM06XX-Serie unterstützt diese Funktion jedoch vorübergehend nicht
-
Antennenanschluss
Unterstützt Quad-Antennen
-
Reset-Taste
-
Netzschalter
Umschalten des Stromversorgungsmodus:
Bei der Einstellung USB wird das Modul über den „5. USB3.1-Anschluss“ mit Strom versorgt.
Bei der Einstellung EXT PWR wird das Modul über den „6. USB-Typ-C-Anschluss“ von der externen Stromversorgung mit Strom versorgt.
-
Indikator
Einfache Überwachung des Betriebsstatus des Moduls

-
Kühlgebläse
Bessere Wärmeableitung sowohl für Raspberry Pi als auch für das 5G-Modul
-
SIM-Kartensteckplatz 2
Umschaltbar per AT-Befehl
-
Schalter für Moduleinstellungen
Schalter A auf ON für 4G M.2-Module der Serien SIM7600X/A7906X/SIM7906X/SIM7912X;
Schalter B auf ON für 5G M.2-Module der Serien SIM8202X/SIM8200EA/SIM8262X;
Schalten Sie C auf ON für 5G/LTE-A M.2-Module der Serien RM50X/RM520N-GL/EM06X
-
USB 2.0-Schnittstellenpads
-
NAU8810X Audio-Chip
Für Module der Serien SIM7600X/SIM8XXX und Module der Serien RM5XX und EM06XX wird diese Funktion vorübergehend nicht unterstützt
-
Lüfteranschluss
5V-Lüfterstromversorgung

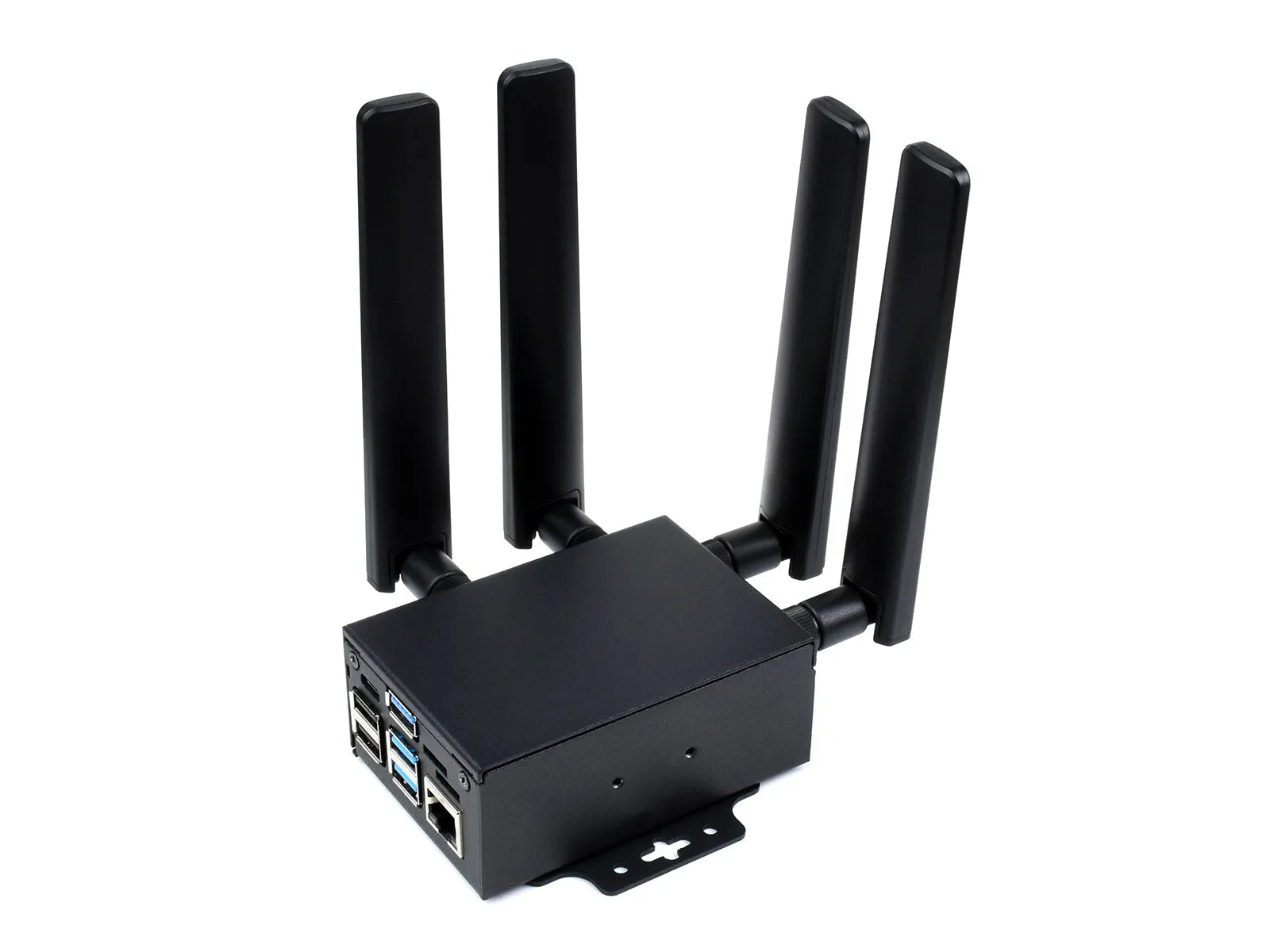

Optionaler Koffer
Mehrere Installationsmethoden, praktisch für verschiedene Anwendungen wie die Industrie
* Das Gehäuse ist optional und nur für Raspberry Pi 4B geeignet. Bitte wählen Sie vor der Bestellung eine geeignete Option aus
Anwendungsbeispiele
5G-WLAN-Router
In Kombination mit OpenWrt verwandelt sich der Raspberry Pi in einen 5G-WLAN-Router, der Smartphones einen WLAN-Hotspot für den einfachen Zugriff auf das 5G-Netzwerk bietet.
5G Live-Streaming
Durch die Montage einer zusätzlichen Kamera ist ein Live-Streaming auf einer Webseite oder einer Live-Plattform über den ffmpeg-Videostream möglich.
