MAX-M8Q GNSS HAT für Raspberry Pi, Multi-Constellation-Empfängerunterstützung

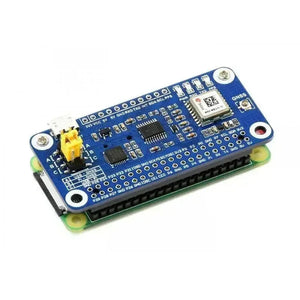

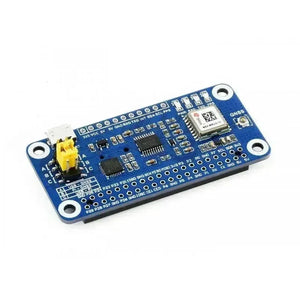

MAX-M8Q GNSS HAT
GNSS-Modul basierend auf MAX-M8Q für Raspberry Pi
Präzise und schnelle Positionierung mit geringer Abweichung, geringem Stromverbrauch und hervorragender Anti-Spoofing- und Anti-Jamming-Fähigkeit
Dies ist ein Raspberry Pi GNSS HAT basierend auf MAX-M8Q mit Unterstützung für Multikonstellationsempfänger, was bedeutet, dass bis zu drei Arten von GNSS-Satellitensystemen zusammen verwendet werden können, darunter GPS, Beidou, Galileo und GLONASS. Es unterstützt auch Erweiterungssysteme wie SBAS, QZSS, IMES und D-GPS. Es zeichnet sich durch genaue und schnelle Positionierung mit geringer Drift, geringem Stromverbrauch, hervorragender Anti-Spoofing- und Anti-Jamming-Fähigkeit usw. aus.
Durch einfaches Anbringen am Pi können Sie ganz einfach die GNSS-Fähigkeit für Ihren Raspberry Pi aktivieren.
Merkmale auf einen Blick
- Unterstützung für Multikonstellationsempfänger, gleichzeitiger Empfang von bis zu drei Arten von GNSS-Satellitensystemen von GPS, Beidou, Galileo und GLONASS, bei gleichzeitig geringem Stromverbrauch
- Erweitern Sie die Systemunterstützung, einschließlich SBAS, QZSS, IMES, D-GPS, und verbessern Sie so die Positionierungsleistung der Dienstortung
- Unterstützung für A-GNSS (Assisted GNSS), wodurch die erste Positionierungszeit beim Einschalten verkürzt und die Erfassungsempfindlichkeit verbessert wird
- Verfügt über eine Navigationsempfindlichkeit von -167 dBm und hervorragende Anti-Spoofing- und Anti-Jamming-Fähigkeiten, unterstützt Geo-Fencing
- Unterstützt U-Center, eine einfache Möglichkeit, das Modul zu konfigurieren
- Standardmäßiger Raspberry Pi 40PIN GPIO-Erweiterungs-Header, unterstützt Boards der Raspberry Pi-Serie, Jetson Nano
- Integrierter USB-zu-UART-Konverter CP2102 für serielles Debugging
- Unterbricht die UART- und I2C-Schnittstelle des Moduls für die Verbindung mit Host-Boards wie Arduino/STM32
- Baudratenbereich: 4800–921600 Bit/s (9600 Bit/s standardmäßig)
- Unterstützt DDC-Schnittstelle (I2C-kompatibel): bis zu 400 kHz (max.)
- Integrierter Batteriehalter, unterstützt die wiederaufladbare ML1220-Zelle, zur Aufbewahrung von Ephemerideninformationen und Warmstarts
- 4x LEDs zur Anzeige des Modulbetriebszustandes
- Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)
Spezifikationen
GNSS-SPEZIFIKATIONEN | ||||||
MAX-M8Q |
GPS & GLONASS |
GPS |
GLONASS |
Beidou |
Galileo |
|
Frequenzband |
72x u-blox M8 Motor-Kanäle |
|||||
Horizontale Positionsgenauigkeit |
2,5 m CEP |
2,5 m CEP |
4,0 m CEP |
3,0 m CEP |
- |
|
Maximale Navigationsaktualisierungsrate |
10Hz |
18 Hz |
18 Hz |
18 Hz |
18 Hz |
|
Zeit bis zur ersten Fixierung |
Kaltstarts |
26s |
29er |
30er Jahre |
34s |
45 Sekunden |
Heiße Starts |
1 Sekunden |
1 Sekunden |
1 Sekunden |
1 Sekunden |
1 Sekunden |
|
Unterstützte Starts |
2 Sekunden |
2 Sekunden |
2 Sekunden |
3s |
7s |
|
Empfindlichkeit |
Verfolgen und Navigieren |
-167 dBm |
-166 dBm |
-166 dBm |
-160 dBm |
-159 dBm |
Wiedererwerb |
-160 dBm |
-160 dBm |
-156 dBm |
-157 dBm |
-153 dBm |
|
Kaltstarts |
-148 dBm |
-148 dBm |
-145 dBm |
-143 dBm |
-138 dBm |
|
Heiße Starts |
-157 dBm |
-157 dBm |
-156 dBm |
-155 dBm |
-151 dBm |
|
PPS-Genauigkeit |
Effektivwert |
30 ns |
30 ns |
30 ns |
30 ns |
30 ns |
99% |
60 ns |
60 ns |
60 ns |
60 ns |
60 ns |
|
PPS-Frequenz |
0,25Hz…10MHz (konfigurierbar) |
|||||
Geschwindigkeitsgenauigkeit |
0,05 m/s |
|||||
Kopfzeilenaufrichtigkeit |
0,3 Grad |
|||||
Betriebsgrenzen |
Beschleunigung (max): 4g |
|||||
Höhe (max): 50000m | ||||||
Geschwindigkeit (max): 500m/s | ||||||
ANDERE SPEZIFIKATIONEN | ||||||
Kommunikationsinterface |
UART (4800–921600 Bit/s, standardmäßig 9600 Bit/s), I2C (max. 400 kHz) |
|||||
Aktualisierungsrate |
1Hz (Standard), 18Hz (maximal) |
|||||
Protokoll |
NMEA 0183 Version 4.0 (V2.1, V2.3 oder V4.1 wählbar), UBX, RTCM 2.3 |
|||||
Stromversorgung |
5V |
|||||
Gesamtstrom |
<40mA@5V (Fortsetzungsmodus) |
|||||
Modulstrom |
23 mA bei 3 V (Fortsetzungsmodus, Tracking-Status) |
|||||
Betriebstemperatur |
-40℃ ~ 85℃ |
|||||
Maße |
65mm × 30,5mm |
|||||

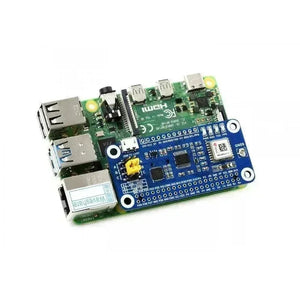

Standard Raspberry Pi 40PIN GPIO
Kompatibel mit Boards der Raspberry Pi-Serie, Jetson Nano
Unterstützung für Multi-Konstellationsempfänger
Gleichzeitiger Empfang von bis zu drei Arten von GNSS-Satellitensystemen und dennoch geringer Stromverbrauch
Unterstützt GPS, Beidou, Galileo und GLONASS
Systemunterstützung erweitern
Das Augment-System zielt darauf ab, die Genauigkeit, Vollständigkeit, Zuverlässigkeit und Verfügbarkeit von Positionierung und Navigation zu verbessern
Unterstützt Augment-Systeme einschließlich SBAS, QZSS, IMES, D-GPS
Geo-Fencing Unterstützung
Merkmale: Navigationsempfindlichkeit von -167 dBm, hervorragende Anti-Spoofing- und Anti-Jamming-Fähigkeit
Software U-Center Unterstützung
Eine einfache Möglichkeit, das Modul zu konfigurieren
Anwendungen
Ideal für Flottenmanagement, Anlagenverfolgung, Sicherheitssysteme, Industrie-PDA, GIS-App usw.

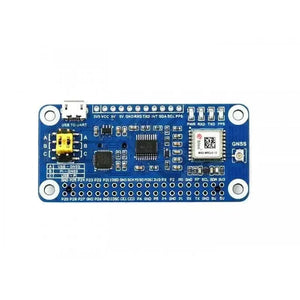

Was ist an Bord
-
MAX-M8Q Modul
-
TXS0108EPWR Spannungsumsetzer
-
RT9193-33 Leistungschip
-
CP2102 USB-zu-UART-Konverter
-
Statusanzeigen
RXD/TXD: UART TX/RX-Anzeige
PPS: GPS-Statusanzeige
PWR: Leistungsanzeige
-

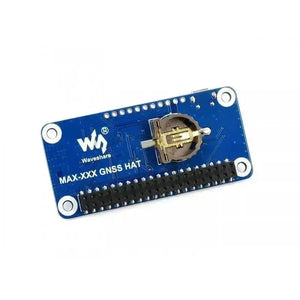

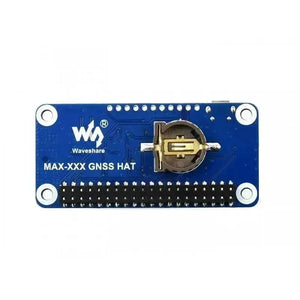

Batteriehalter
Unterstützt die wiederaufladbare Zelle ML1220, um Ephemerideninformationen und Warmstarts zu bewahren
-
Raspberry Pi GPIO-Anschluss
für die Verbindung mit Raspberry Pi
-
UART, I2C-Schnittstelle
zum Verbinden mit anderen MCUs
-
USB-zu-UART-Port
-
GNSS-Antennenanschluss
-
UART-Auswahl-Jumper
A: Steuern Sie den MAX-M8Q über USB TO UART
B: Steuern Sie den MAX-M8Q über Raspberry Pi
C: Zugriff auf Raspberry Pi über USB TO UART
Pinbelegung
Umrissabmessungen
Gewicht: 0,132 kg
- MAX-M8Q GNSS HAT x1
- GPS-Außenantenne (B) x1
- USB-A zu Micro-B Kabel x1
- RPi Schraubenpackung (2 Stück) x1
- 2x20PIN Buchsenleiste x1
