Xiaomi CyberGear Mikromotor Intelligenter Motor (Vorbestellung)

€179,90

Dieses Produkt ist derzeit weltweit nicht auf Lager und befindet sich aktuell im Vorverkauf. Die voraussichtliche Lieferzeit beträgt einen Monat.

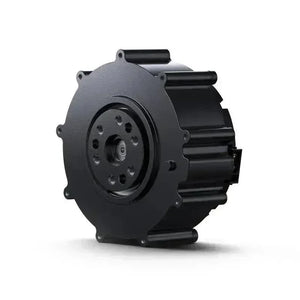

Der Xiaomi CyberGear Micromotor Intelligent Motor ist ein kleiner Motor, der für intelligente Geräte und Robotikanwendungen entwickelt wurde. Er verfügt über ein integriertes intelligentes Steuersystem, das mehrere Steuerungsmodi unterstützt, darunter Strom-, Geschwindigkeits- und Positionssteuerung, was eine präzise Bewegungssteuerung ermöglicht. Der Motor ist kompakt und bietet ein leistungsstarkes Drehmoment, wodurch er sich für platzbeschränkte Projekte wie intelligente Roboter, Automatisierungsausrüstung und Bildungsprojekte eignet.

Der intelligente Motor ist mit integrierten Sensoren ausgestattet, die Echtzeit-Feedback über seinen Betriebszustand, einschließlich Geschwindigkeit und Position, bieten und so die Steuerungsstabilität und Zuverlässigkeit verbessern. Durch die Integration mit anderer intelligenter Hardware können Benutzer die Parameter des Motors bequem über eine spezielle Anwendung oder Programmierschnittstelle an verschiedene Nutzungsszenarien anpassen und verwalten.

Form und Montageabmessungen



Standardnutzungszustand

Artikel Parameter
Nennspannung 24VDC
Betriebsspannungsbereich 16V-28VDC
Nennmoment 4N.m
Drehrichtung CW/CCW
Montageposition Horizontal oder vertikal
Standardbetriebstemperatur 25±5°C
Betriebstemperaturbereich -20~50°C
Standardbetriebsfeuchtigkeit 65%
Betriebsfeuchtigkeitsbereich 5~85%
Lagerungstemperaturbereich -30~70°C
Isolationsklasse Klasse B



Elektrische Eigenschaften

  • Leerlaufdrehzahl: 296 U/min ± 10%

  • Leerlaufstrom: 0,5 Arms

  • Nennlast: 4 N.m

  • Nennlastdrehzahl: 240 U/min ± 10%

  • Nennlaststrom (Spitze): 6,5 A ± 10%

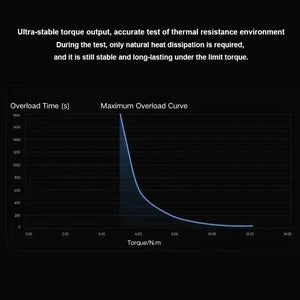

  • Spitzenlast: 12 N.m

  • Spitzenstrom (Spitze): 23 A ± 10%

  • Isolationswiderstand/Statorwicklung: DC 500 VAC, 100 M Ohm

  • Durchschlagfestigkeit/Stator zum Gehäuse: 600 VAC, 1s, 2mA

  • Motor-EMK: 0,054-0,057 Vrms/Umin

  • Leitungswiderstand: 0,45 Ω ± 10%

  • Drehmomentkonstante: 0,87 N.m/Arms

  • Motorinduktivität: 187-339 μH



Mechanische Eigenschaft

  • Gewicht: 317g ± 3g

  • Anzahl der Pole: 28 Pole

  • Anzahl der Phasen: 3 Phasen

  • Antriebsart: FOC (Feldorientierte Regelung)

  • Übersetzungsverhältnis: 7.75:1



Hauptkomponenten und Spezifikationen

Nr. Projekt Spezifikationen Menge
1 MCU-Chip GD32F303RET6 1 STÜCK
2 Treiberchip 6EDL7141 1 STÜCK
3 Magnetischer Encoder AS5047P 1 STÜCK
4 Thermischer Widerstand NXFT15XH103FEAB021/NCP18XH103F03RB 2 STK
5 Power MOS JMGG031V06A 6 STK



Ausgewählte Artikel

Was ist der Xiaomi CyberGear Mikromotor?

Xiaomi CyberGear Mikromotor kollidiert mit dem M5Stack?

Xiaomi CyberGear Mikromotor Intelligenter Motor: Zubehör-Auswahlhilfe

Wie benutzt man die Host-Computer-Software des Xiaomi CyberGear Mikromotors



Im Paket enthalten


1 x Xiaomi Cybergear Motor



Herunterladen

CyberGear Host-Computer-Software



HÄUFIG GESTELLTE FRAGEN

Wie brenne ich Firmware in einen Motor?

Stlink Flash-Vorgang


Aktualisierung der Motor-Parametertabelle fehlgeschlagen?

In der Regel liegt es an Problemen mit der Firmware-Version. Bitte aktualisieren Sie die Firmware auf die neueste Version.


Der Motor kann keine Verbindung zum Host-Computer herstellen?

  1. Laden Sie die neueste Version der Host-Computer-Software (V0.0.6) und die Originalversion der Host-Computer-Software herunter, um den Motor zu verbinden.
  2. Überprüfen Sie, ob CANH und CANL des Motors und der Stromversorgung vertauscht sind, ob die Stromversorgung 24 V beträgt, ob der Kontakt der CAN-Leitung gut ist, und messen Sie den Kommunikationsstatus mit einem Multimeter.
  3. Laden Sie  UART-CAN herunter, öffnen Sie  CanMiniIMU.exe im UART-CAN-Ordner, klicken Sie auf Modul einrichten, konfigurieren Sie die Baudrate auf 921600, die CAN-Baudrate auf 1000000, schalten Sie den Motor aus und wieder ein. Wenn Sie nach dem Einschalten des Motors Befehle empfangen können, bedeutet dies, dass die Kommunikation erfolgreich ist.
  4. Klicken Sie im Hilfetool von  CanMiniIMU.exe auf Firmware-Upgrade und aktualisieren Sie die  TTL-CAN_N32_10010_1_5.bin -Datei.
