Jak používat vývojovou desku LILYGO T-QT Pro ESP32-S3

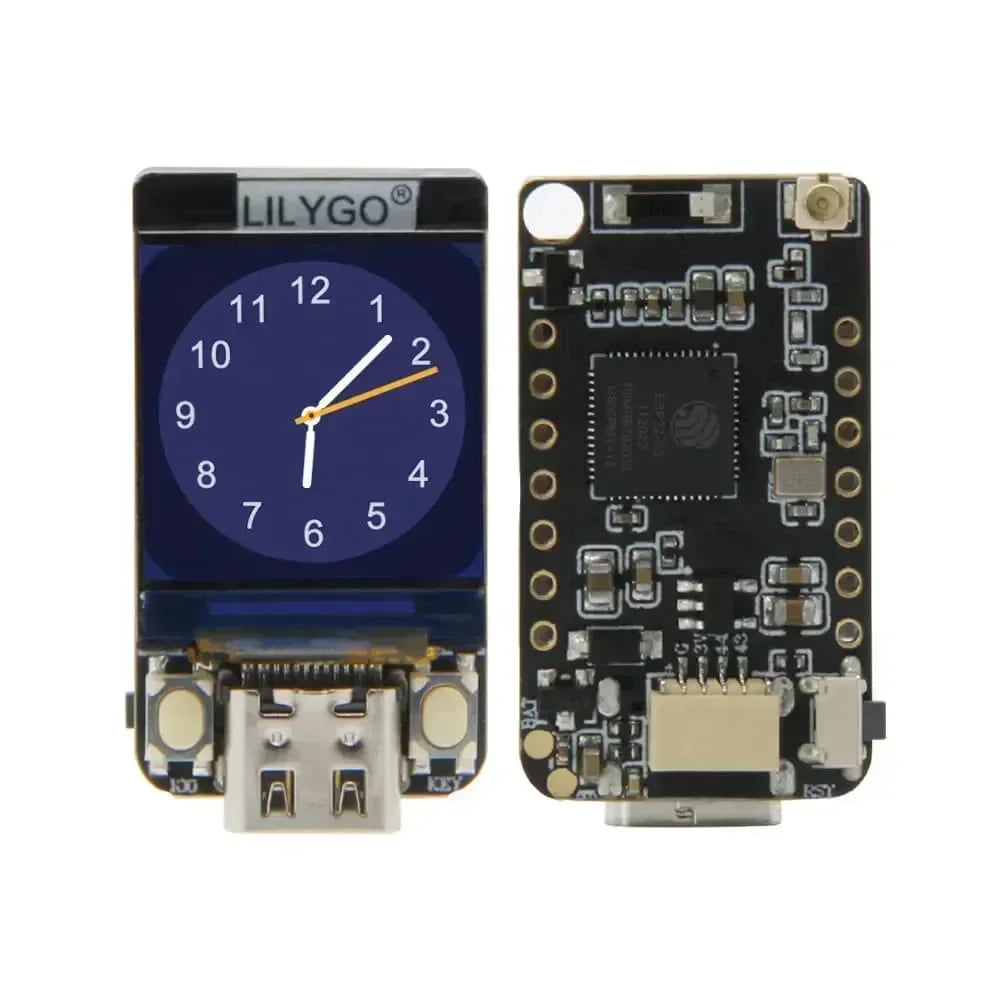

LILYGO T-QT Pro ESP32-S3

Nastavení LILYGO T-QT Pro ESP32-S3

1. Instalovat požadovaný software:

• Arduino IDE: Stáhněte a nainstalujte Arduino IDE z oficiálních stránek Arduino.
• MicroPython (volitelné): Pro použití MicroPythonu si stáhněte odpovídající firmware z webu MicroPython.

2. Instalovat Deska ESP32 v Arduino IDE:

• Otevřete Arduino IDE a přejděte na Soubor > Předvolby.
• Do pole Další URL správce desek přidejte následující URL:


https://dl.espressif.com/dl/package_esp32_index.json



• Přejděte na Nástroje > Deska > Správce desek, vyhledejte "ESP32" a klikněte na Instalovat.

3. Vyberte svou desku a port:

• Po instalaci vyberte desku LILYGO T-QT Pro ESP32-S3: Nástroje > Deska > ESP32 Vývojový modul
• Vyberte správný Port v Nástroje > Port.

4. Nahrát kód:

• Napište nebo načtěte svůj náčrt v Arduino IDE.
• Klikněte na tlačítko Nahrát. Po několika sekundách bude váš kód nahrán na desku.

Používání displeje

1. Inicializujte LCD v Arduinu IDE:

• Nainstalujte knihovny Adafruit_GFX a Adafruit_ILI9341 přes Sketch > Include Library > Manage Libraries.
• Použijte následující kód k zobrazení jednoduché textové zprávy na obrazovce:


    // Define the pins for the LCD
    #define TFT_CS     5
    #define TFT_RST    22
    #define TFT_DC     21

    Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

    void setup() {
      // Initialize the LCD
      tft.begin();
      tft.setRotation(3);  // Adjust orientation if necessary
      tft.fillScreen(ILI9341_BLACK);
      tft.setTextColor(ILI9341_WHITE);
      tft.setTextSize(1);
      tft.setCursor(10, 10);
      tft.println("Hello, T-QT Pro!");
    }

    void loop() {
      // Add more functionality here if needed
    }



2. Upravte nastavení obrazovky:

• Použijte metodu setRotation() ke změně orientace zobrazení.
• setTextColor(), setTextSize() a setCursor() metody umožňují snadné přizpůsobení textu.

Bezdrátová komunikace (Wi-Fi a Bluetooth)

1. Nastavení Wi-Fi v Arduinu IDE:

• Zahrňte knihovnu Wi-Fi:


    const char* ssid = "vase_sit";
    const char* password = "your_password";

    void setup() {
      Serial.begin(115200);
      WiFi.begin(ssid, password);
      zatímco (WiFi.status() != WL_CONNECTED) {
        zpoždění(1000);
        Serial.println("Připojování k WiFi...");
      }
      Serial.println("Připojeno k WiFi!");
    }

    void loop() {
      // Your Wi-Fi related code here
    }




2. Nastavení Bluetooth (BLE):

• Použijte vestavěnou knihovnu BluetoothSerial pro komunikaci přes Bluetooth.


    BluetoothSerial SerialBT;

    void setup() {
      Serial.begin(115200);
      SerialBT.begin("ESP32_TQTPro");
      Serial.println("Bluetooth zařízení je připraveno k párování");
    }

    void loop() {
      if (SerialBT.available()) {
        Serial.write(SerialBT.read());
      }
    }


Používání funkcí baterie a nabíjení

1. Detekce baterie: Pin pro detekci baterie je připojen k IO04. Tento pin můžete použít k monitorování stavu baterie ve vašem projektu.
2. Nabíjení a vybíjení: Použijte možnosti nabíjení a vybíjení baterie pro projekty vyžadující mobilitu nebo samostatné použití. To je zvláště užitečné při práci s Li-ion nebo Li-poly bateriemi.

Externí Konektivita

1. Přepínání antény: LILYGO T-QT Pro ESP32-S3 umožňuje flexibilní přepínání antény, což vám umožní vybrat si mezi vestavěnou nebo externí anténou podle vašich požadavků na signál.
2. USB Type-C: Deska je vybavena rozhraním USB Type-C pro snadné a pohodlné připojení, které zjednodušuje přenos energie a dat.

Jaký je rozdíl mezi verzemi LILYGO T-QT Pro?

Často kladené otázky (Často kladené otázky)

1. Jaký je rozdíl mezi čipy ESP32-S3FN8 a ESP32-S3FN4R2?

• Čip ESP32-S3FN8 je výkonnější s vyšší taktovací frekvencí a větší flash pamětí ve srovnání s ESP32-S3FN4R2. Model S3FN8 také v některých verzích obsahuje PSRAM, což ho činí ideálním pro náročnější úkoly.

2. Jak mohu použít Bluetooth s LILYGO T-QT Pro ESP32-S3?

• LILYGO T-QT Pro podporuje Bluetooth 5.0+BLE, které můžete využít programováním s knihovnou BluetoothSerial v Arduino IDE nebo použitím BLE funkcí v MicroPython.

3. Mohu použít externí anténu s LILYGO T-QT Pro ESP32-S3?

• Ano, deska podporuje přepínání antény, což vám umožňuje vybrat si mezi vestavěnou anténou nebo externí pro lepší příjem signálu.

4. Je LILYGO T-QT Pro ESP32-S3 kompatibilní s MicroPythonem?

• Ano, deska je plně kompatibilní s MicroPythonem, což vám umožňuje programovat ji pomocí Pythonu pro vestavěné aplikace.

5. Jaká je velikost displeje na LILYGO T-QT Pro ESP32-S3?

• LILYGO T-QT Pro ESP32-S3 má 0,85palcový GC9107 TFT IPS LCD s rozlišením 128x128, který nabízí jasné zobrazení pro vaše vestavěné projekty.
