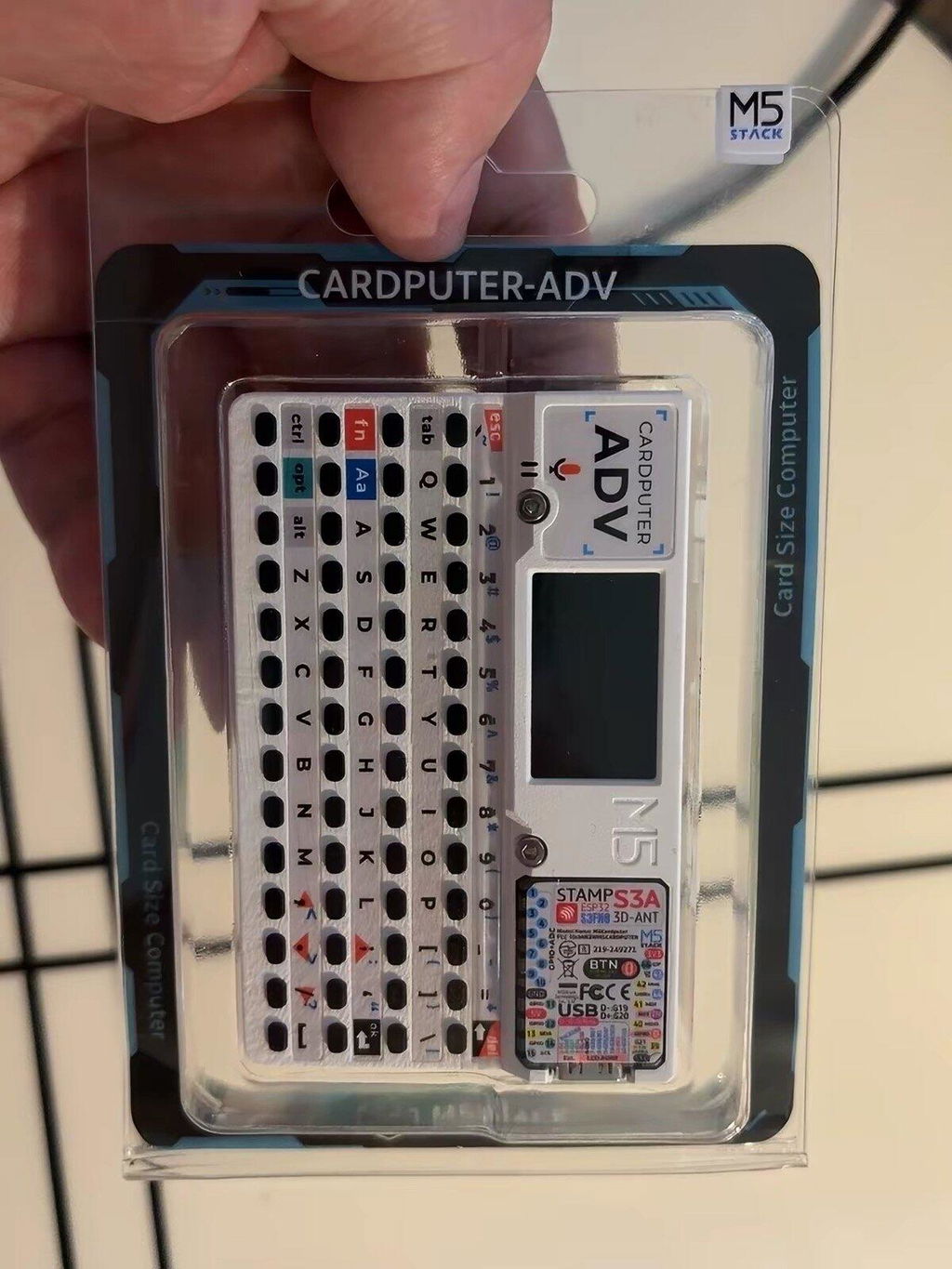

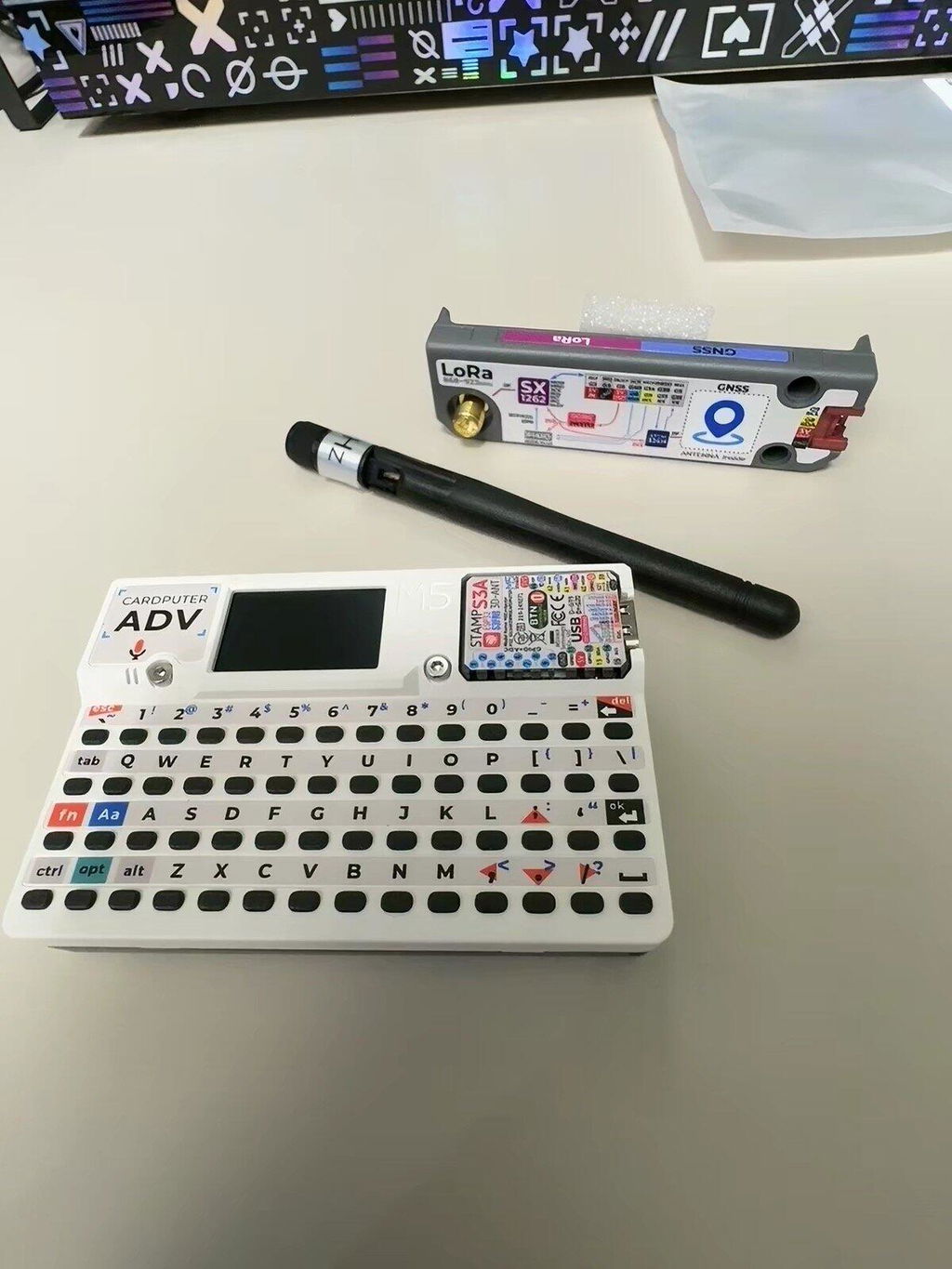

M5Stack Cardputer-Adv se StampS3A ESP32-S3FN8 mechanickou klávesnicí
Need it faster? Contact us via phone or email for expedited delivery.
M5Stack Cardputer-Adv se StampS3A ESP32-S3FN8 mechanickou klávesnicí
🧠 Cardputer-Adv – Kompaktní, programovatelný počítač ESP32-S3
Cardputer-Adv je počítač velikosti kreditní karty 💳, programovatelný, poháněný modulovým jádrem Stamp-S3A (založeným na ESP32-S3FN8) ⚙️. Má 1,14" LCD displej 🖥️ a 56klávesovou minimalistickou mechanickou klávesnici ⌨️, která nabízí intuitivní ovládání a plynulý vstup pro vestavěný vývoj a prototypování.
🔊 Vysoce kvalitní audio systém Vybaven ES8311 audio kodekem, MEMS mikrofonem (vysoký SNR), zesilovačem NS4150B a 1W reproduktorem, poskytuje čistý zvukový vstup/výstup 🎧🔈. 3,5mm audio jack umožňuje připojení externích sluchátek nebo reproduktorů pro lepší zvukový zážitek 🎶.
🔋 Dlouhotrvající baterie & správa napájení Napájený 1750mAh lithium-iontovou baterií, v kombinaci s nízkou spotřebou energie a nezávislým hardwarovým vypínačem, zajišťuje prodloužené používání bez častého nabíjení 🔌⚡.
📦 Vestavěné senzory & rozšiřující rozhraní Obsahuje BMI270 6osý pohybový senzor 🧭, infračervený vysílač 📡, slot pro microSD kartu 💾 a všestranné připojení přes HY2.0-4P Grove port a EXT 2.54-14P rozšiřující sběrnici—ideální pro integraci senzorů a ovládání periferií 🔧.
🧲 Modulární základní design Základna má magnetické uchycení 🧲 a je kompatibilní s LEGO, což ji činí ideální pro kreativní montáž a modulární stavby 🧱.
🚀 Ideální pro:
-
Rychlý implementační projekt 🛠️
-
Průmyslové řídicí systémy 🏭
-
Chytrá domácí automatizace 🏠
-
STEM vzdělávání & projekty pro kutily 🎓
Ať už stavíte IoT hub, testujete senzory nebo vyvíjíte edge AI aplikace, Cardputer-Adv nabízí výkon, flexibilitu a přenosnost v jednom elegantním balení 💡.
Vlastnosti
🧠 Výkon dvoujádrového ESP32-S3 Poháněno procesorem ESP32-S3FN16 s bleskovou rychlostí 240MHz, ideální pro náročné vestavěné aplikace a úlohy edge computingu.
🖥️⌨️ Integrovaný displej a vstup Disponuje 1,14palcovým LCD displejem a 56klávesovou minimalistickou mechanickou klávesnicí, umožňující plně samostatný provoz pro kódování, řízení a interakci.
🔊🎤 Profesionální audio systém Obsahuje ES8311 audio kodek, MEMS mikrofon s vysokým SNR, zesilovač NS4150B a 1W reproduktor pro čistý audio vstup/výstup. Také podporuje 3,5mm sluchátkový jack pro externí audio zařízení.
🧭📡 Bohatá sada senzorů Vestavěný BMI270 6osý pohybový senzor a infračervený vysílač umožňují detekci pohybu, ovládání gesty a interakci s prostředím.
🔌 Více možností rozšíření Podporuje HY2.0-4P Grove rozhraní, 14P EXT rozšiřující sběrnici a slot pro microSD kartu—ideální pro připojení senzorů, modulů a úložišť.
🔋 Dlouhá výdrž baterie Vybaveno 1750mAh lithium baterií, optimalizováno pro nízkou spotřebu energie a doplněno o nezávislý vypínač napájení pro prodloužený provoz.
🧲🧱 Kompaktní design karty Formát velikosti kreditní karty s magnetickou základnou a montážními otvory kompatibilními s LEGO, ideální pro modulární sestavy a kreativní uspořádání.
🏭 Průmyslová spolehlivost Spolehlivě funguje v prostředí 0–40 °C s robustní konstrukcí, vhodné pro průmyslové řízení a nasazení v terénu.
💻 Podpora více platforem Kompatibilní s Arduino IDE, ESP-IDF, MicroPython a UIFlow, nabízí flexibilní vývoj napříč platformami.
📶 Bezdrátové připojení Podporuje Wi-Fi 2,4GHz, Bluetooth 5.0 a infračervenou komunikaci, umožňující bezproblémovou bezdrátovou integraci pro IoT a automatizační projekty.
Rozdíl mezi Cardputer V1.1, Cardputer Adv a Cardputer
| Položka pro srovnání produktů | Cardputer-Adv | Cardputer v1.1 | Cardputer |
|---|---|---|---|
| Jádrový modul | Stamp-S3A | Stamp-S3A | Stamp-S3 |
| Logika RGB LED | Sdílí napájení s podsvícením displeje, optimalizovaná řídicí logika | Sdílí napájení s podsvícením displeje, optimalizovaná řídicí logika | Napájeno přímo |
| Návrh antény | Optimalizovaný design antény pro lepší příjem | Optimalizovaný design antény pro lepší příjem | Standardní anténa |
| Kapacita baterie | 1750mAh | 120mAh + 1400mAh | 120mAh + 1400mAh |
| Audio řešení | ES8311 | NS4168 + SPM1423 | NS4168 + SPM1423 |
| Audio port | 3,5mm audio jack | / | / |
| IMU | BMI270 | / | / |
| Rozšíření klávesnice IO | TCA8418RTWR | 74HC138 | 74HC138 |
| Rozšiřující porty | HY2.0-4P + EXT 2.54-14P | HY2.0-4P | HY2.0-4P |
| Očko na šňůrku | Ano | Ne | Ne |
Použití
🚀 Všestranný Použití pro Cardputer-Adv
🔧 Rychlé prototypování a funkční ověřování Ideální pro inženýry a tvůrce, kteří potřebují rychle testovat nápady, ověřovat logiku hardwaru nebo iterovat vestavěné pracovní postupy. Kompaktní tvar a integrovaný displej/klávesnice jsou perfektní pro ladění na cestách, testování firmwaru a simulaci UI.
🏭 Průmyslové řízení a automatizace Nasazení jako lehký HMI nebo edge kontrolér v automatizaci továren, monitorování senzorů nebo dashboardech stavu strojů. Díky rozšíření GPIO a bezdrátovému připojení podporuje získávání dat v reálném čase, řízení procesů a vzdálenou diagnostiku.
🏠 Domácí automatizace a chytrá zařízení Použijte jej jako centrální uzel nebo rozhraní pro chytré domácí systémy, včetně sledování teploty, monitorování kvality vzduchu a infračerveného dálkového ovládání. Bezproblémová integrace s Home Assistant, ESPHome nebo vlastními MQTT nastaveními.
🎓 Vzdělávání v oblasti vestavěných systémů Praktická platforma pro studenty a pedagogy k prozkoumání programování mikrokontrolérů, integrace senzorů a návrhu UI bez kódu. Podporuje Arduino, MicroPython a ESP-IDF—ideální pro STEM laboratoře, workshopy a IoT kurikulum.
📡 Bezdrátová komunikace a IoT projekty Vybaveno Wi-Fi, Bluetooth 5.0 a IR, je připraveno pro IoT prototypování, bezdrátové senzorové sítě a zařízení připojená k cloudu. Kombinujte s Grove moduly nebo externími senzory pro vytváření škálovatelných, nízkoenergetických řešení.
Specifikace
| Specifikace | Parametr |
|---|---|
| SoC | ESP32‑S3FN8 @ Dual‑core Xtensa LX7, až 240 MHz |
| Blesk | 8 MB |
| Externí úložiště | microSD |
| Displej | ST7789V2 @ 1.14", 240 × 135 px |
| Klávesnice | 56 kláves (4 × 14) |
| Stisk klávesy | 160 gf |
| Rozšiřující porty | HY2.0‑4P + EXT 2.54‑14P |
| IR | 1× IR vysílač |
| Audio kodek | ES8311 |
| Reproduktor | NS4150B zesilovač + 8 Ω @ 1 W reproduktor |
| Mikrofon | MEMS mikrofon, SNR: 65 dB |
| IMU | BMI270 |
| Kapacita baterie | 1750 mAh |
| Provozní teplota | 0 ~ 40 °C |
| Velikost produktu | 84,0 × 54,0 × 19,6 mm |
| Hmotnost produktu | 81,0 g |
| Velikost balení | 145,7 × 95,0 × 20,7 mm |
| Hrubá hmotnost | 98,5 g |
Speciální poznámky
-
Stahovací režim: Vypněte napájení, držte tlačítko G0, zapněte napájení a poté tlačítko uvolněte pro vstup do stahovacího režimu.
-
Automatické ztlumení reproduktoru: Vložení 3,5mm sluchátkového konektoru deaktivuje zesilovač reproduktoru.
Schéma
Velikost modelu
Software
Arduino
Esayloader
