Moduł komunikacyjny USB do RS485/RS232/RS422 , wyposażony w układ CH340, służy jako wszechstronne i niezawodne narzędzie zaprojektowane do konwersji sygnałów USB na trzy różne standardy komunikacji szeregowej: RS485, RS232 oraz RS422. Moduł ten jest szeroko stosowany w automatyce przemysłowej, akwizycji danych oraz systemach komunikacyjnych, oferując elastyczne rozwiązania do integracji nowoczesnych urządzeń z USB z tradycyjnymi systemami szeregowymi.

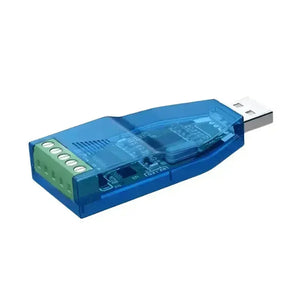

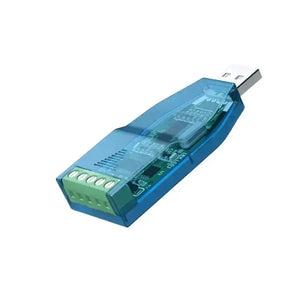

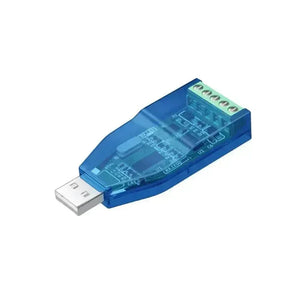

Moduł komunikacyjny USB do RS485/232/422 (układ CH340)
EU
incl. VAT
Moduł komunikacyjny USB do RS485/232/422 (układ CH340)
Shipping & Delivery Information
🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.
📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.
✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.
Kluczowe cechy:
-
Obsługa wielu protokołów (RS485/RS232/RS422):
Ten moduł komunikacyjny obsługuje protokoły RS485, RS232 oraz RS422, oferując szeroki zakres kompatybilności z różnymi urządzeniami przemysłowymi. Możesz łatwo przełączać się między standardami komunikacji w zależności od swoich konkretnych potrzeb, co czyni go idealnym do różnych zastosowań i środowisk.
-
Układ CH340 dla stabilnej wydajności:
Moduł jest zasilany przez niezawodny układ CH340, znany z doskonałej kompatybilności i wydajności z portami USB. Zapewnia stabilną transmisję danych, szybką komunikację oraz łatwość integracji z szeroką gamą urządzeń, w tym komputerami PC, systemami wbudowanymi i mikrokontrolerami.
-
Dwukierunkowa ochrona TVS:
Dwukierunkowa ochrona przed przepięciami (TVS) zapewnia, że moduł jest chroniony przed skokami napięcia, zapobiegając uszkodzeniom spowodowanym przez przepięcia i zakłócenia elektryczne. Ta funkcja zwiększa trwałość modułu, szczególnie w środowiskach przemysłowych i o wysokim poziomie hałasu.
-
Wszechstronny zakres zastosowań:
Idealny do zastosowań w automatyce przemysłowej, akwizycji danych, systemach komunikacyjnych, systemach wbudowanych oraz sterowaniu PLC, ten moduł może łączyć się z szeroką gamą urządzeń korzystających ze standardów komunikacji szeregowej. Jest idealny do sterowania maszynami, zbierania danych z czujników oraz integracji różnych urządzeń opartych na RS485/RS232/RS422 z nowoczesnymi systemami.
-
Projekt typu Plug-and-Play:
Moduł jest zaprojektowany do łatwej instalacji z funkcją plug-and-play. Jest kompatybilny z Windows, Linux i macOS, i w wielu przypadkach nie wymaga dodatkowych sterowników, co upraszcza proces konfiguracji i minimalizuje czas potrzebny na wdrożenie.
-
Trwała i przemysłowa konstrukcja:
Dzięki solidnej ochronie przed skokami napięcia i dużymi wahaniami temperatury, ten moduł jest zaprojektowany, aby wytrzymać wymagające warunki przemysłowe, zapewniając długotrwałą i niezawodną pracę w trudnych środowiskach.
Specyfikacje techniczne
-
Chipset: CH340
-
Obsługiwane standardy komunikacji: RS485, RS232, RS422
-
Ochrona TVS: Dwukierunkowa ochrona przed przepięciami i skokami napięcia
-
Napięcie robocze: 5V (przez USB)
-
Prędkość transferu danych: Do 1 Mbps
-
Typy złączy: DB9, listwa zaciskowa lub zacisk śrubowy (w zależności od modelu)
-
Zakres temperatury pracy: -40°C do 85°C
-
Wymiary: Kompaktowy i przenośny, łatwy do integracji z istniejącymi systemami
Wielokrotne zabezpieczenia
Ochrona przed przepięciami TVS: Wyposażony w ochronę przed przepięciami TVS, aby zapobiec uszkodzeniu wewnętrznych układów spowodowanemu przez niekompatybilne poziomy napięcia.
Natychmiastowa ochrona przed przepięciami: Zapewnia ochronę przed przejściowymi zakłóceniami takimi jak wyładowania atmosferyczne, wyładowania elektrostatyczne, uderzenia przepięciowe oraz przepięcia spowodowane przełączaniem w systemie zasilania. Układy ochronne służą do odprowadzania szkodliwej energii przejściowej do ziemi, skutecznie chroniąc urządzenie przed potencjalnymi uszkodzeniami spowodowanymi tymi zakłóceniami.
Inteligentne jądro dla stabilnej transmisji
Wykorzystuje sterownik CH340 dla niezawodnej wydajności.
Obsługuje komunikację USB do RS485 w trybie półdupleks oraz RS232 w trybie pełnodupleks, zapewniając wszechstronne potrzeby transmisji danych.
Instrukcje okablowania
Łączy się bezpośrednio z portem USB twojego komputera.
USB do RS485
| Nie. | USB-A | Informacje o porcie | 485 Sygnał |
|---|---|---|---|
| 1 | A | 485+ | 485+ |
| 2 | B | 485- | 485- |
| 3 | GND | GND | GND |
| 4 | GND | GND | GND |
| 5 | +5V | +5V | +5V |
USB do RS485/232
USB do RS485/422
Rozmiar produktu
| Model | Materiał powłoki | Interfejs | Gwarancja |
|---|---|---|---|
| TFU485D | Powłoka PVC | Interfejs niklowany | Jeden rok |
Produkty objęte zastosowaniem (do celów informacyjnych):
-
Terminale POS
-
Drukarki kodów kreskowych
-
Systemy kontroli dostępu
-
Sterowniki PLC
-
Skanery
-
Modemy zewnętrzne
-
Maszyny CNC
-
PLAM
-
Maszyny do kontroli podatkowej
-
Wyświetlacze LED
-
Sprzęt do kontroli temperatury
-
Tablety
-
Programowalne sterowniki
-
Maszyny do sterowania przemysłowego
-
Przyrządy przemysłowe
-
Ekrany dotykowe
Aplikacje
-
Automatyka przemysłowa:
Interfejs z PLC, czujnikami i sterownikami, umożliwiający bezproblemową komunikację ze starszym sprzętem za pomocą standardów RS232, RS485 lub RS422.
-
Pozyskiwanie danych:
Zbieraj dane z czujników i urządzeń w środowiskach takich jak zakłady produkcyjne, laboratoria badawcze i systemy monitoringu.
-
Integracja systemów wbudowanych:
Podłącz systemy wbudowane lub mikrokontrolery do urządzeń RS485, RS232 lub RS422 w celu komunikacji w czasie rzeczywistym.
-
Sieci komunikacyjne:
Wykorzystaj moduł do budowy lub rozbudowy systemów komunikacyjnych w środowiskach przemysłowych, handlowych lub zdalnych, gdzie wymagana jest komunikacja na duże odległości.
-
Komunikacja punkt-punkt lub wielopunktowa:
Łatwo łącz urządzenia do komunikacji punkt-punkt lub wielopunktowej, odpowiednie dla zastosowań od sprzętu fabrycznego po systemy telemetryczne.
Łatwe połączenie
Po prostu podłącz i zainstaluj sterownik, aby zacząć korzystać.
Kroki instalacji sterownika:
-
Pobierz pakiet instalacyjny sterownika.
-
Kliknij dwukrotnie plik .exe, aby uruchomić instalację.
-
Po pomyślnej instalacji urządzenie jest gotowe do użycia.
Jak sprawdzić sterownik USB:
-
Kliknij prawym przyciskiem myszy "Mój komputer" i wybierz "Właściwości."
-
Kliknij na "Menedżer urządzeń."
-
Gdy komputer połączy się z USB, w Menedżerze urządzeń pojawi się urządzenie szeregowe USB (COM).
