Kamera Wi-Fi M5Stack Unit CamS3 5MP

26,55 €

Moduł CamS3-5MP – wysokorozdzielcza kamera Wi-Fi ESP32-S3

Moduł CamS3-5MP to kompaktowy, wysokowydajny moduł kamery oparty na mikrokontrolerze ESP32-S3-WROOM-1-N16R8. Zaprojektowany do transmisji obrazów w chmurze, obsługuje łączność Wi-Fi, lokalne przechowywanie na microSD oraz komunikację szeregową USB za pomocą dołączonego adaptera Grove2USB-C.

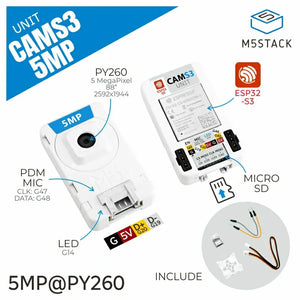

🚀 Funkcje

  • ESP32-S3-WROOM-1-N16R8 dwurdzeniowy procesor 240 MHz z wbudowaną anteną Wi-Fi
  • 5 MP kamera PY260 z 88° DFoV i rozdzielczością 2592 × 1944
  • 8 MB PSRAM oraz 16 MB Flash do szybkiego przetwarzania obrazów
  • Wbudowany slot na kartę microSD do lokalnego przechowywania danych
  • Mikrofon PDM (MSM1261D4030HCPM) do rejestracji dźwięku
  • Programowalna dioda LED do sygnalizacji statusu
  • Przesyłanie do chmury EzData do zdalnego monitoringu
  • Port HY2.0-4P do komunikacji USB i aktualizacji oprogramowania

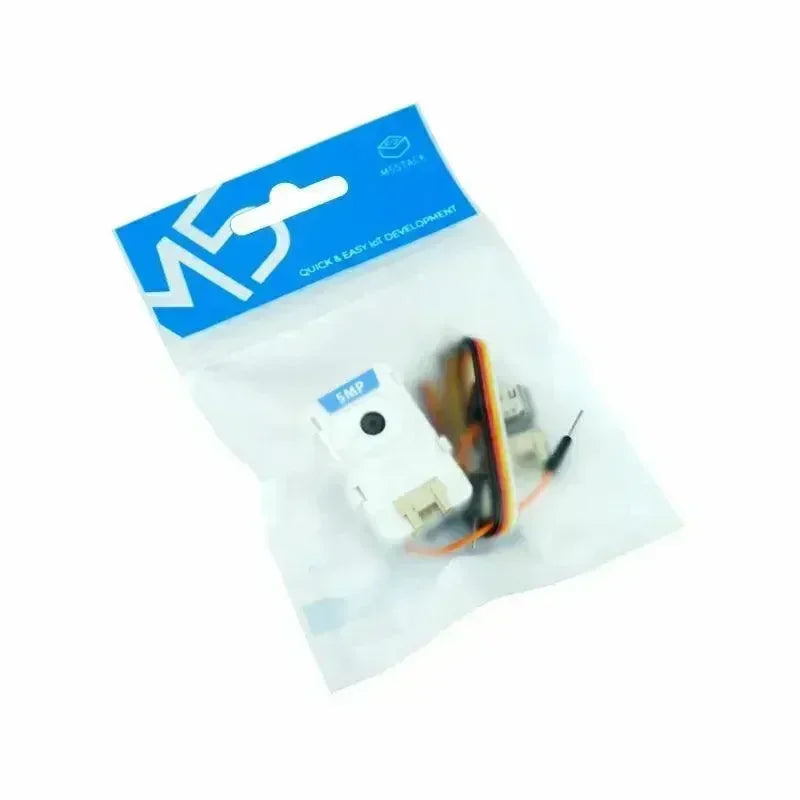

📦 Zawartość opakowania

  • 1 × Moduł CamS3-5MP
  • 1 × Adapter Grove2USB-C
  • 2 × Przewody połączeniowe męskie-męskie
  • 1 × Kabel HY2.0-4P Grove (20 cm)

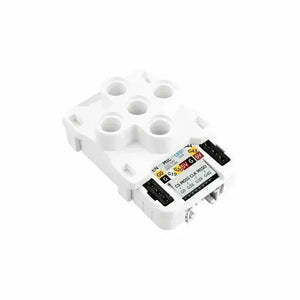

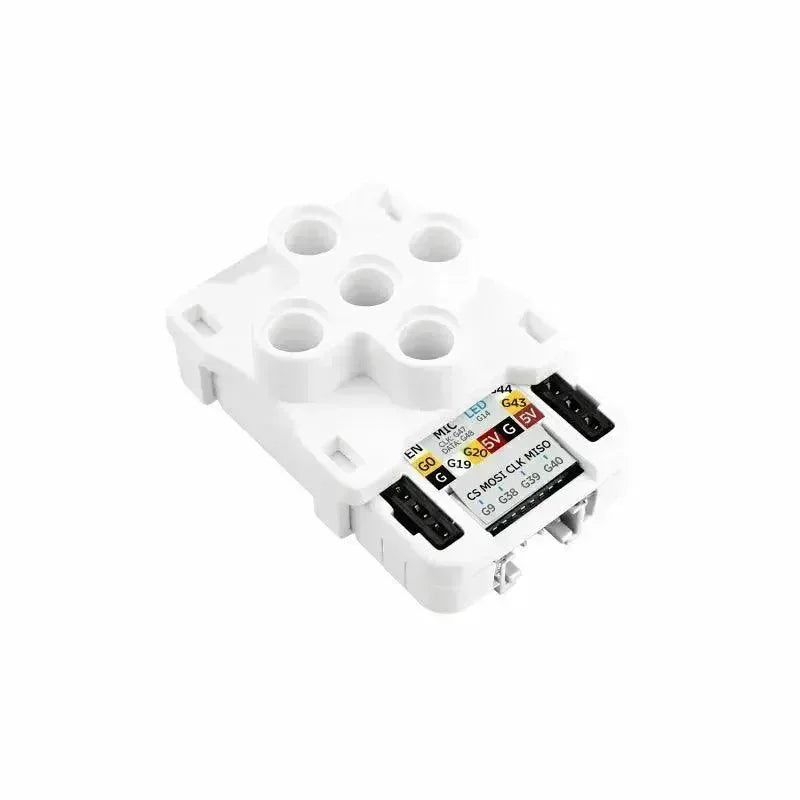

  • 1 × Adapter montażowy kompatybilny z LEGO

🛠️ Zastosowania

  • Zdalny nadzór
  • Fotografia poklatkowa
  • Automatyka przemysłowa
  • Monitorowanie obrazu IoT

📚 Poradniki i zasoby

📐 Specyfikacja techniczna

Specyfikacja Szczegóły
MCU ESP32-S3-WROOM-1-N16R8
Prędkość zegara Dwurdzeniowy 240 MHz
Pamięć RAM 8 MB PSRAM
Lampa błyskowa 16 MB
Aparat 5 MP PY260
Skupienie Ustawione na 0,6 m
Format wyjściowy JPEG
Pole widzenia (DFoV) 88°
Mikrofon PDM MSM1261D4030HCPM
Przechowywanie Gniazdo karty microSD
Temperatura pracy 0 ~ 40 °C
Wymiary produktu 40.0 × 24.0 × 11.0 mm
Waga produktu 11.1 g
Wymiary opakowania 138.0 × 93.0 × 12.0 mm
Waga brutto 19.2 g

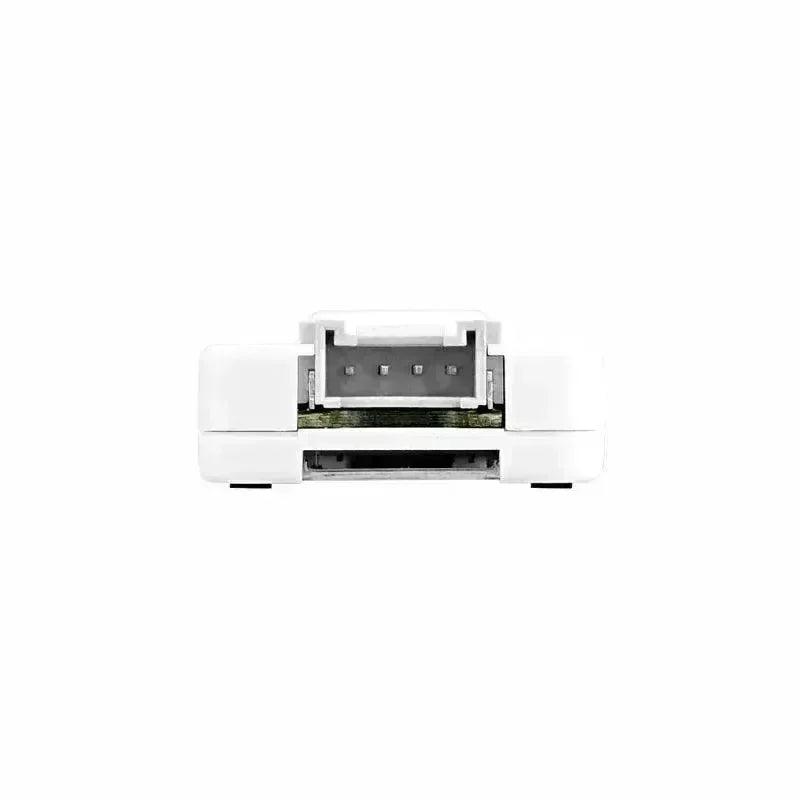

🔌 Mapowanie pinów

Port UART HY2.0-4P

Szpilka Kolor Funkcja
Czarny GND Podłoże
Czerwony 5V Moc
Żółty G20 UART TX
Biały G19 UART RX


Interfejs kamery

Sygnalizacja Pin kamery ESP32-S3 GPIO
Zegar SCCB SIO_C G41
Dane SCCB SIO_D G17
Zegar systemowy XCLK G11
Synchronizacja pionowa VSYNC G42
Odniesienie poziome HREF G18
Zegar piksela PCLK G12
Bit danych piksela 0 Y2 G6
Bit danych piksela 1 Y3 G15

📄 Schematy

Pobierz schematy Unit CamS3-5MP (PDF)



⚙️ Wskazówka programistyczna

Aby wejść w tryb pobierania przez Grove2USB-C, zewrzyj piny G0 i GND za pomocą przewodów połączeniowych przed włączeniem zasilania.



📷 Unit CamS3-5MP – moduł kamery Wi-Fi 5MP ESP32-S3

Unit CamS3-5MP to moduł kamery o wysokiej rozdzielczości zasilany przez ESP32-S3-WROOM-1-N16R8. Obsługuje transmisję obrazu przez Wi-Fi, lokalne przechowywanie na microSD oraz komunikację szeregową USB za pomocą dołączonego adaptera Grove2USB-C. Idealny do zdalnego monitoringu, fotografii poklatkowej oraz automatyki przemysłowej.



🔧 Rozszerzone mapowanie pinów kamery

Sygnalizacja Pin kamery ESP32-S3 GPIO
Bit danych piksela 2 Y4 G16
Bit danych piksela 3 Y5 G7
Bit danych piksela 4 Y6 G5
Bit danych piksela 5 Y7 G10
Bit danych piksela 6 Y8 G4
Bit danych piksela 7 Y9 G13
Reset kamery RESET G21
Wyłączanie zasilania kamery PWDN GND
Zasilanie AVDD / DOVDD 2,8 V
Zasilanie DVDD 1,2 V
Podłoże GND GND

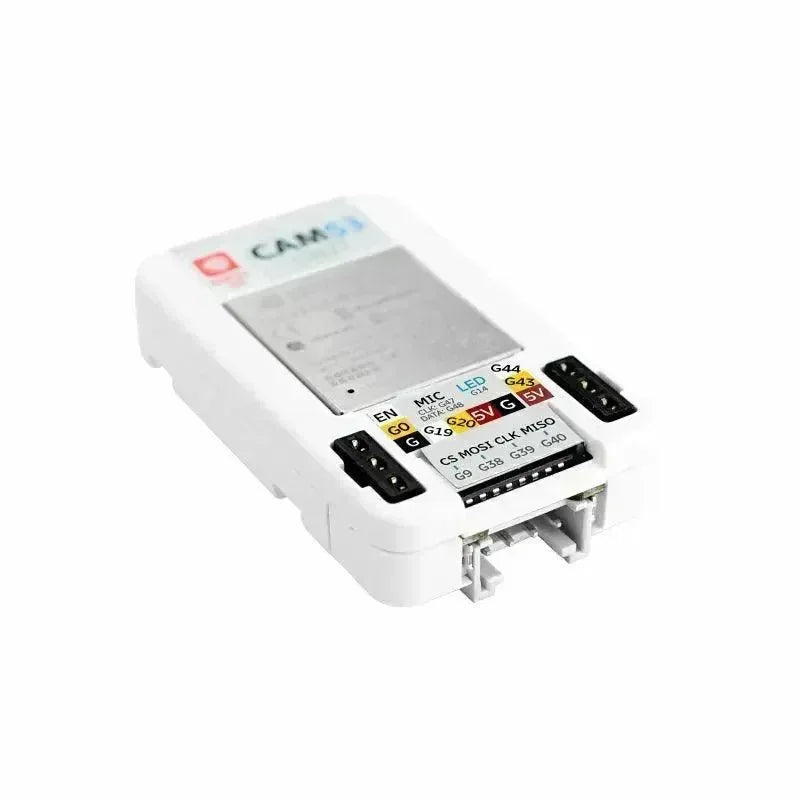

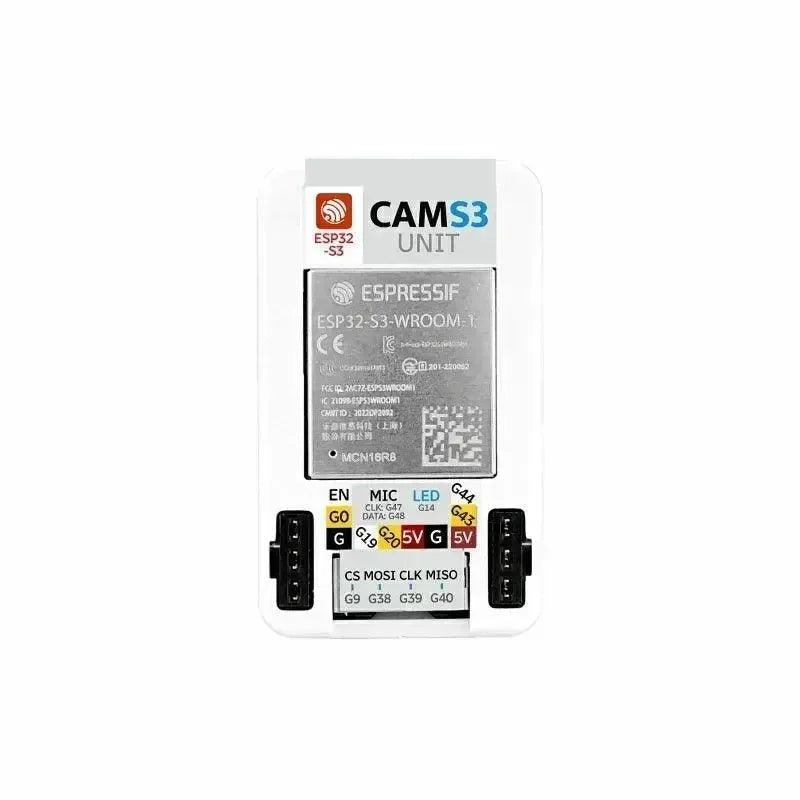

📌 Przypisania pinów peryferyjnych

Jednostka CAMS3-5MP G19 G20 G9 G38 G39 G40 G14 G47 G48
Grove RX/D- TX/D+
Gniazdo karty SD CS MOSI CLK MISO
Programowalna dioda LED Dioda LED
Mikrofon CLK DANE

📁 Karty katalogowe

🧰 Oprogramowanie i oprogramowanie układowe

⚠️ Ostrzeżenie o zgodności: Unit CamS3-5MP nie jest kompatybilny z oprogramowaniem przeznaczonym dla Unit CamS3.

⚙️ EasyLoader

Easyloader Pobierz Uwaga
Unit CamS3-5MP Firmware Easyloader Pobierz /

Po wgraniu oprogramowania, połącz się z UnitCAMS3-WiFi, otwórz 192.168.4.1 w Twojej przeglądarce, i kliknij Strumień aby wyświetlić obrazy na żywo. Funkcje EzData obejmują strumieniowanie w chmurze, nagrywanie dźwięku i przechowywanie na karcie SD.


📊 Porównanie produktów

Produkt SoC Pamięć & Flash Aparat Mikrofon Narzędzie do pobierania Metoda pobierania
Jednostka CAM (U109) ESP32-WROOM-32E 520 KB SRAM, 4 MB SPI flash OV2640 2 MP / ESP32-Downloader USB-TTL
Jednostka CAMS3 (U174) ESP32-S3-WROOM-1-N16R8 8 MB PSRAM, 16 MB Flash OV2640 2 MP MSM1261D4030HCPM Grove2USB-C CDC
Jednostka CAMS3 5MP (U174-B) ESP32-S3-WROOM-1-N16R8 8 MB PSRAM, 16 MB Flash PY260 5 MP MSM1261D4030HCPM Grove2USB-C CDC
