Waveshare SX1268 LoRa HAT dla Raspberry UART
SX1268 LoRa HAT dla Raspberry Pi, modulacja rozpraszona, pasmo częstotliwości 433MHz
Przegląd

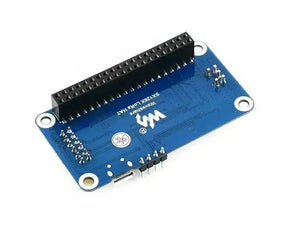

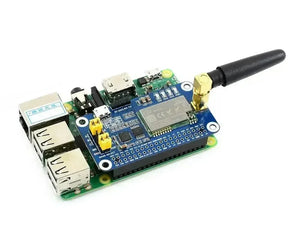

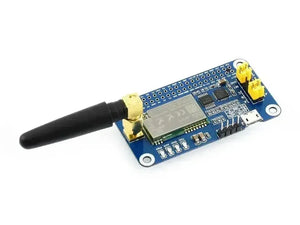

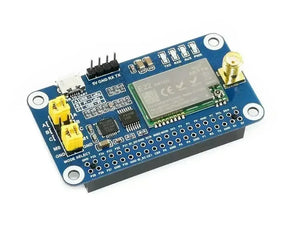

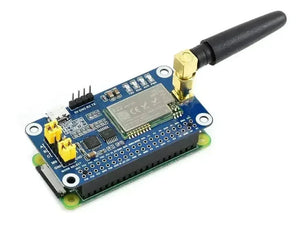

To jest nakładka Raspberry Pi LoRa oparta na SX1268, obejmująca pasmo częstotliwości 433MHz. Umożliwia transmisję danych na odległość do 5 km przez port szeregowy.
Dzięki wykorzystaniu nowej generacji modulacji rozpraszania widma LoRa, zasięg komunikacji modułu wynosi aż 5 km, a także obsługuje automatyczne powtarzanie sygnału w celu dłuższej transmisji. Inne funkcje obejmują Wake on Radio, bezprzewodową konfigurację, wykrywanie nośnej, klucz komunikacyjny i inne.
W porównaniu z normalnymi modułami LoRa, SX1268 LoRa HAT osiąga dłuższy zasięg komunikacji, wyższą prędkość, niższe zużycie, lepsze bezpieczeństwo i odporność na zakłócenia. Nadaje się do różnych zastosowań, takich jak sterowanie przemysłowe, inteligentny dom, zbieranie danych itp.
Funkcje
- Standardowy 40-pinowy nagłówek rozszerzeń GPIO Raspberry Pi, obsługuje płyty z serii Raspberry Pi
- Wbudowany konwerter CP2102 USB NA UART, do debugowania szeregowego
- Udostępnia interfejs sterowania UART do podłączania płytek nadrzędnych, takich jak Arduino/STM32
- 4x wskaźniki LED, łatwe do sprawdzenia statusu modułu
- Technologia modulacji rozpraszania widma LoRa, do 84 dostępnych kanałów sygnałowych, dłuższy zasięg komunikacji, bardziej odporna na zakłócenia
- Automatyczne wielopoziomowe powtarzanie, odpowiednie do komunikacji na ultra długim zasięgu, umożliwia wiele sieci w tym samym regionie
- Funkcje niskiego zużycia energii, takie jak głęboki sen i Wake on Radio, idealne dla aplikacji zasilanych bateryjnie
- Konfigurowalny klucz komunikacyjny, który nie będzie pobierany, znacznie poprawia bezpieczeństwo danych użytkownika
- Obsługuje LBT, monitorując szum kanału sygnałowego przed nadawaniem, co znacznie poprawia wskaźnik sukcesu w ekstremalnych warunkach
- Obsługuje wskazywanie natężenia sygnału RSSI, do oceny jakości sygnału, dostrajania sieci
- Obsługuje bezprzewodową konfigurację parametrów, poprzez wysyłanie bezprzewodowego polecenia/pakietu danych, zdalnie konfiguruje lub pobiera parametry modułu
- Obsługuje transmisję punkt-punkt, nadawanie, monitorowanie kanału sygnału
- Zawiera zasoby do rozwoju i podręcznik (przykłady dla Raspberry Pi/STM32)
Przewodnik wyboru
| SX1268 470M LORA HAT | SX1268 433M LORA HAT | SX1262 868M LORA HAT | SX1262 915M LORA HAT | |
|---|---|---|---|---|
| Moduł RF | SX1268 | SX1262 | ||
| Pasmo częstotliwości | 410,125 ~ 493,125MHz | 850,125 ~ 930,125MHz | ||
| Antena | Antena 470MHz (2dBi) | Antena 433MHz (2dBi) | Antena 868MHz (2dBi) | Antena 915MHz (2dBi) |
| Stawka radiowa | 0,3kbps ~ 62,5kbps (programowalne) | |||
| Moc nadawania | 22,0 dBm (programowalne 10/13/17/22 dBm) | |||
| Czułość odbioru | -147dBm (szybkość radiowa 2,4kbps) | |||
| Zużycie energii | Prąd transmisji: 110mA (chwilowe zużycie) Prąd odbioru: 11mA Prąd spoczynkowy: 2uA (programowe wyłączenie modułu LoRa) |
Prąd transmisji: 133mA (chwilowe zużycie) Prąd odbioru: 11mA Prąd spoczynkowy: 2uA (programowe wyłączenie modułu LoRa) |
||
| Interfejs komunikacyjny | UART (poziom TTL) | |||
| Prędkość transmisji | 1200bps ~ 115200bps (domyślnie 9600bps) | |||
| Długość pakietu | 240 bajtów (programowalne 32/64/128/240 bajtów) | |||
| Pamięć podręczna | 1000 Bajt | |||
| Zakres eksperymentalny | 5 km (warunki: bezchmurnie i dziko, wysokość 2,5 m, zysk anteny 5 dBi, szybkość radiowa 2,4 kb/s) | |||
| Zasilanie | 5V | |||
| Poziom logiczny | 3,3V/5V | |||
| Temperatura pracy | -40~85° | |||
| Aplikacje | inteligentny dom, czujniki przemysłowe, automatyka budynkowa, inteligentne liczniki i inne zastosowania IoT | |||
| Obowiązujący region | Chiny | Europa, Azja, Afryka | Ameryka, Oceania, Azja | |
| Uwaga: tylko do celów informacyjnych, prosimy o potwierdzenie lokalnie obsługiwanych pasm LoRa przed złożeniem zamówienia. | ||||

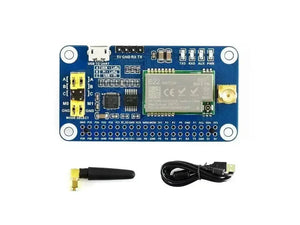

ZAWARTOŚĆ OPAKOWANIA
Waga: 0,069 kg
- SX1268 433M LoRa HAT x1
- Kabel z wtyczką USB typu A do wtyczki micro x1
- antenna 433MHz x1
