M5Stack Tab5 to wysoce rozszerzalne, przenośne inteligentne urządzenie terminalowe IoT zaprojektowane dla programistów, integrujące architekturę z dwoma układami i bogate zasoby sprzętowe. Jego główny kontroler wykorzystuje SoC oparty na RISC‑V ESP32‑P4 , wyposażony w 16 MB Flash i 32 MB PSRAM; moduł bezprzewodowy używa ESP32‑C6‑MINI‑1U, obsługujący Wi‑Fi 6. Jego system antenowy może swobodnie przełączać się między wbudowaną anteną 3D a zewnętrznym interfejsem antenowym MMCX, elastycznie dostosowując się do różnych środowisk wdrożeniowych, aby zapewnić przepustowość danych i niskie opóźnienia sterowania.

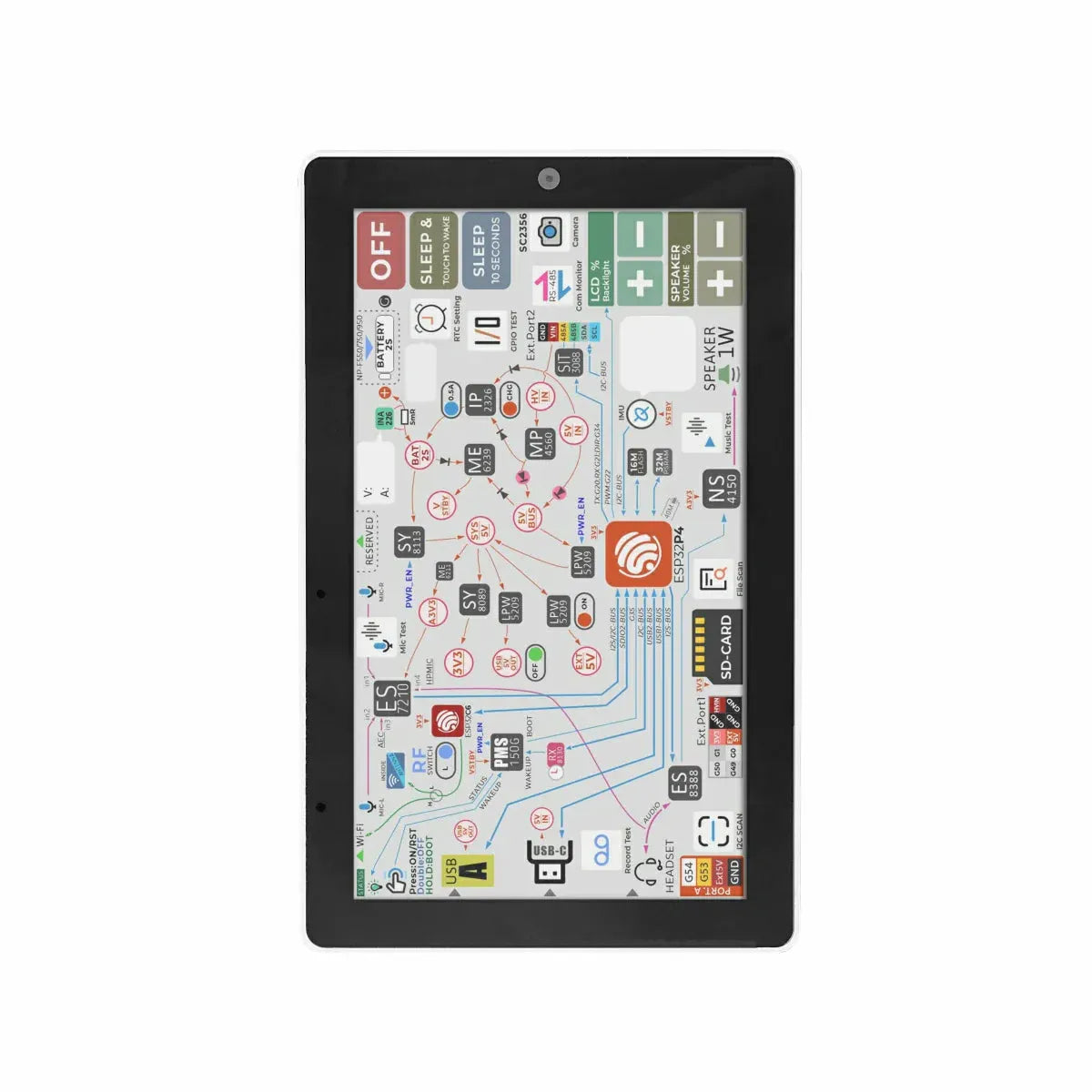

Pod względem wizji i interakcji, Tab5 posiada 5" 1280×720 IPS TFT wyświetlacz z interfejsem MIPI‑DSI, z obsługą dotyku realizowaną przez kontroler wielopunktowego dotyku GT911 (I²C) dla płynnego i responsywnego doświadczenia dotykowego; zawiera także kamerę SC2356 2 MP kamerę (1600×1200) z interfejsem MIPI‑CSI, zdolną do nagrywania wideo w wysokiej rozdzielczości, przetwarzania obrazu oraz zastosowań edge AI (np. rozpoznawanie twarzy, śledzenie obiektów).

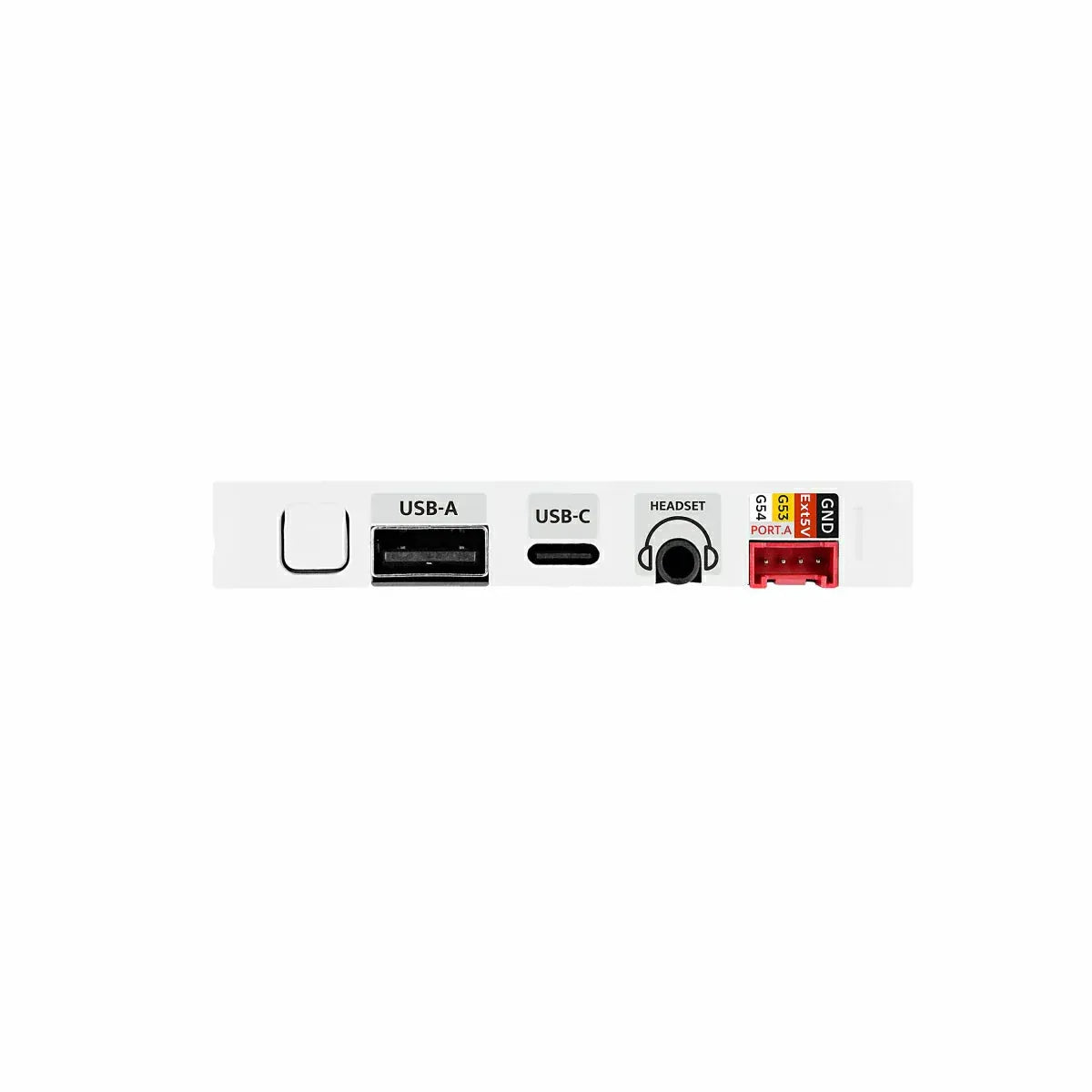

W zakresie interfejsów peryferyjnych Tab5 oferuje porty USB‑A (Host) oraz USB‑C (USB 2.0 OTG) do podłączania tradycyjnych urządzeń peryferyjnych, takich jak mysz czy klawiatura; w scenariuszach przemysłowych można użyć magistrali komunikacyjnej RS‑485 (SIT3088 + przełącznik DIP – wybieralne zakończenie 120 Ω). Złącza Grove, M5BUS, nagłówek GPIO_EXT oraz gniazdo kart Micro SD oraz zarezerwowane pady STAMP (obsługujące Cat.M, NB‑IoT, LoRaWAN itp.) umożliwiają elastyczne rozszerzenia o różne czujniki i moduły komunikacyjne. Zawiera także przyciski Reset/Boot do szybkiego resetu i wejścia w tryb pobierania oprogramowania układowego.
W dziedzinie audio/wideo Tab5 wykorzystuje kodek audio ES8388 audio codec, w połączeniu z przednim końcem AEC ES7210 do eliminacji echa, podwójną tablicę mikrofonów , gniazdo słuchawkowe 3,5 mm oraz głośnik do nagrywania/odtwarzania wysokiej jakości i dokładnego rozpoznawania głosu. Wbudowany czujnik BMI270 6-osiowy (akcelerometr + żyroskop, z wybudzaniem przerwanym) może wyzwalać kontroler główny w scenariuszach śledzenia ruchu i wykrywania postawy, poprawiając reakcję w warunkach niskiego zużycia energii.
W zakresie zarządzania czasem i energią Tab5 integruje RX8130CE zegarek czasu rzeczywistego (z wybudzaniem przerwanym czasowo), obsługuje wymienny akumulator litowy NP‑F550 litowy oraz zawiera układy MP4560 do zarządzania boost/buck, IP2326 do kontroli ładowania/rozładowania i INA226 do monitorowania czasu rzeczywistego — zapewniając stabilną pracę bez zewnętrznego zasilania.

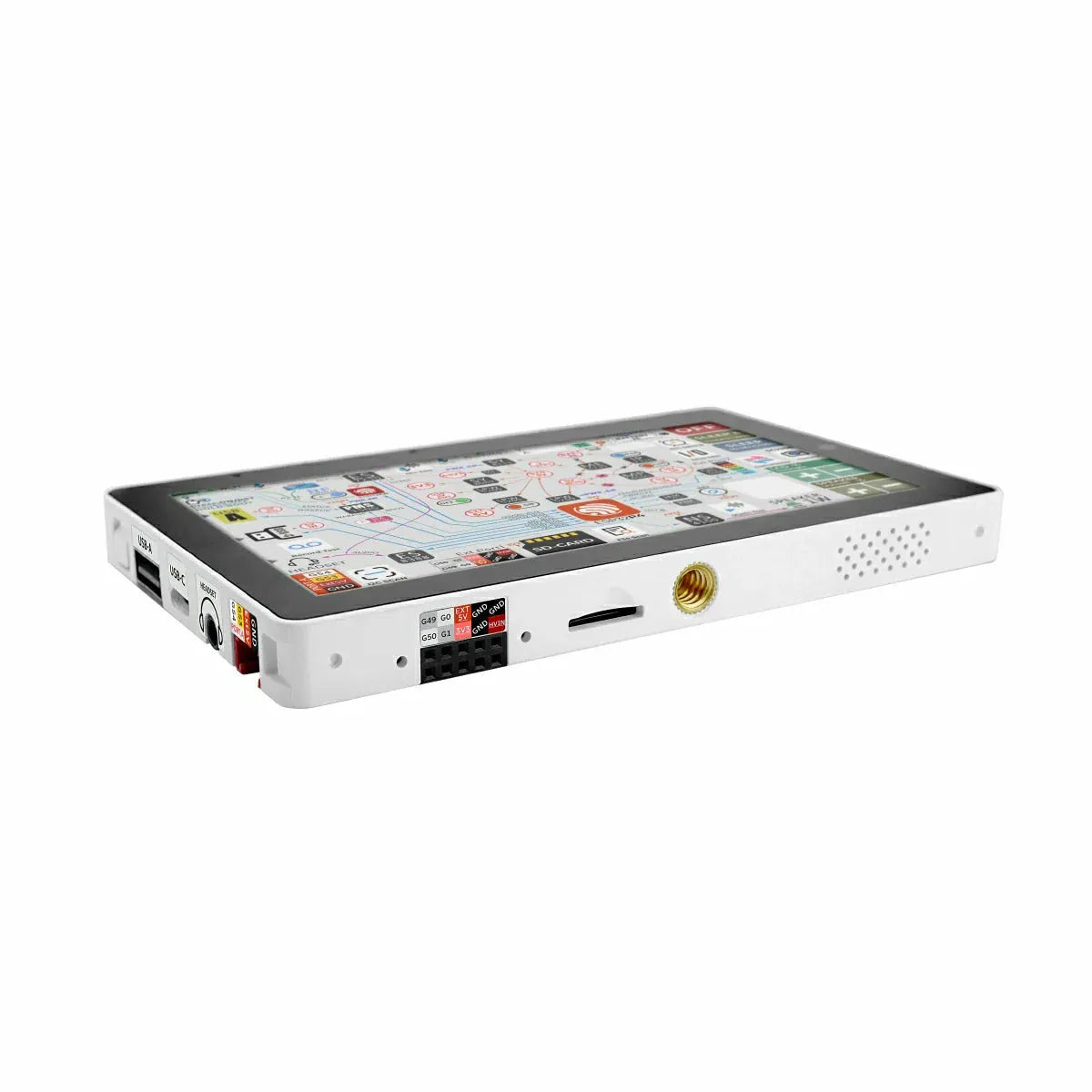

Pod względem konstrukcyjnym Tab5 posiada standardowy gwint 1/4″‑20 do statywu z boku, umożliwiający bezpośrednie mocowanie do statywów lub innych uchwytów dla łatwego fotografowania i wdrażania.
Tab5 nadaje się do sterowania inteligentnym domem, zdalnego monitoringu, automatyzacji przemysłowej, prototypowania IoT, edukacji i badań — zapewniając deweloperom i przedsiębiorstwom kompleksową, łatwo rozszerzalną, wysokowydajną platformę rozwojową.

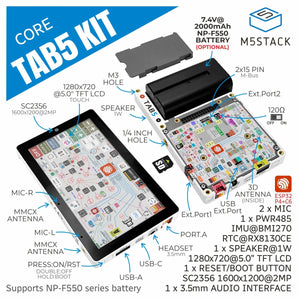

Funkcje
- Dwurdzeniowy kontroler główny ESP32‑P4
- Moduł bezprzewodowy ESP32‑C6
- Wi‑Fi 6
- Wbudowana antena 3D & zewnętrzny port anteny MMCX
- Wyświetlacz 5″ 720P MIPI‑DSI
- Wielopunktowy dotyk GT911
- Kamera SC2356 2 MP
- USB‑A Host + USB‑C OTG
- Przemysłowy interfejs RS‑485
- Rozszerzenie Grove & M5BUS
- Gniazdo karty Micro SD
- Rozszerzenie STAMP
- ES8388 kodek audio
- ES7210 podwójny mikrofon AEC
- Głośnik 1 W + gniazdo słuchawkowe 3,5 mm
- BMI270 czujnik 6-osiowy
- Zegar czasu rzeczywistego RX8130CE
- Przyciski Reset/Boot & Power
- NP‑F550 wymienna bateria
- Standardowy uchwyt na statyw 1/4″‑20
- Platforma rozwojowa:
- UiFlow2
- Arduino IDE
- ESP-IDF
- Platform.IO
Zawiera
Wskazówka produktowa
Zestaw Tab5
- 1 × Zestaw Tab5
- 1 × 1.25‑6P kabel z pojedynczym złączem
- 1 × NP‑F550 2000 mAh wymienna bateria
Zastosowania
- Sterowanie inteligentnym domem
- Systemy zdalnego monitoringu
- Rozwój urządzeń IoT
- Automatyka przemysłowa
Specyfikacje
| Specyfikacja | Parametry |
|---|---|
| Główny kontroler SoC | ESP32‑P4NRW32 (RISC‑V 32-bit, przełączalny dual-core/single-core, do 400 MHz) |
| Moduł bezprzewodowy SoC | ESP32‑C6‑MINI‑1U (obsługuje Wi‑Fi 6 @ 2.4 GHz / Thread / ZigBee) |
| Antena | Wbudowana antena 3D & 2 x zewnętrzne porty anten MMCX |
| Lampa błyskowa | 16 MB |
| PSRAM | 32 MB |
| Wyświetlacz | 5-calowy IPS TFT (1280×720) |
| Dotyk | Kontroler dotyku wielopunktowego GT911 (I²C) |
| Kamera | SC2356 @ 2 MP (1600×1200), przez MIPI‑CSI |
| Układ audio | Kodek ES8388; ES7210 AEC front-end |
| Mikrofon | System z dwoma mikrofonami (AEC - redukcja echa) |
| Głośnik | 1 W@8 Ω NS4150B |
| Gniazdo słuchawkowe | 3.5 mm |
| Porty USB | USB‑A (Host), USB‑C (USB 2.0 OTG) |
| Port RS485 | SIT3088 (120 Ω wybieralne zakończenie) Zasilanie: 6 ~ 24 V |
| Interfejsy rozszerzeń | 1 × Grove, 1 × M5BUS, nagłówek GPIO_EXT |
| Rozszerzenie pamięci | Gniazdo karty Micro SD |
| Pady rozszerzeń Stamp | Obsługuje moduły Stamp Cat.M / NB‑IoT / LoRaWAN |
| Czujnik ruchu | BMI270 6-osiowy (akcelerometr + żyroskop, obsługa wybudzania przez przerwanie) |
| RTC | RX8130CE zegar czasu rzeczywistego (obsługa wybudzania przez przerwanie czasowe) |
| Przyciski Reset/Boot | 1× przycisk do włączania/wyłączania i wejścia w tryb pobierania |
| Zarządzanie ładowaniem | Układ zarządzania ładowaniem IP2326 |
| Monitorowanie zasilania | INA226 (monitorowanie prądu/napięcia magistrali) |
| Bateria | Wyjmowalna bateria litowa NP‑F550, 7,4 V @ 2000 mAh (14,8 Wh) |
| Temperatura pracy | 0 ~ 40 °C |
| Rozmiar produktu | Tab5: 128,0 × 80,0 × 12,0 mm Tab5 Kit: 128,0 × 80,0 × 26,7 mm |
| Waga produktu | Tab5: 124,5 g Zestaw Tab5: 277,4 g Bateria: 97,9 g |
| Rozmiar opakowania | Tab5: 148,0 × 103,0 × 21 mm Zestaw Tab5: 191,0 × 103,0 × 25,0 mm |
| Waga brutto | Tab5: 162,5 g Zestaw Tab5: 277,4 g |
Wskazówki:
Uwagi dotyczące zasilania Tab5:
Włączanie/Wyłączanie zasilania
Instalacja baterii
Rozszerzenie M5-Bus

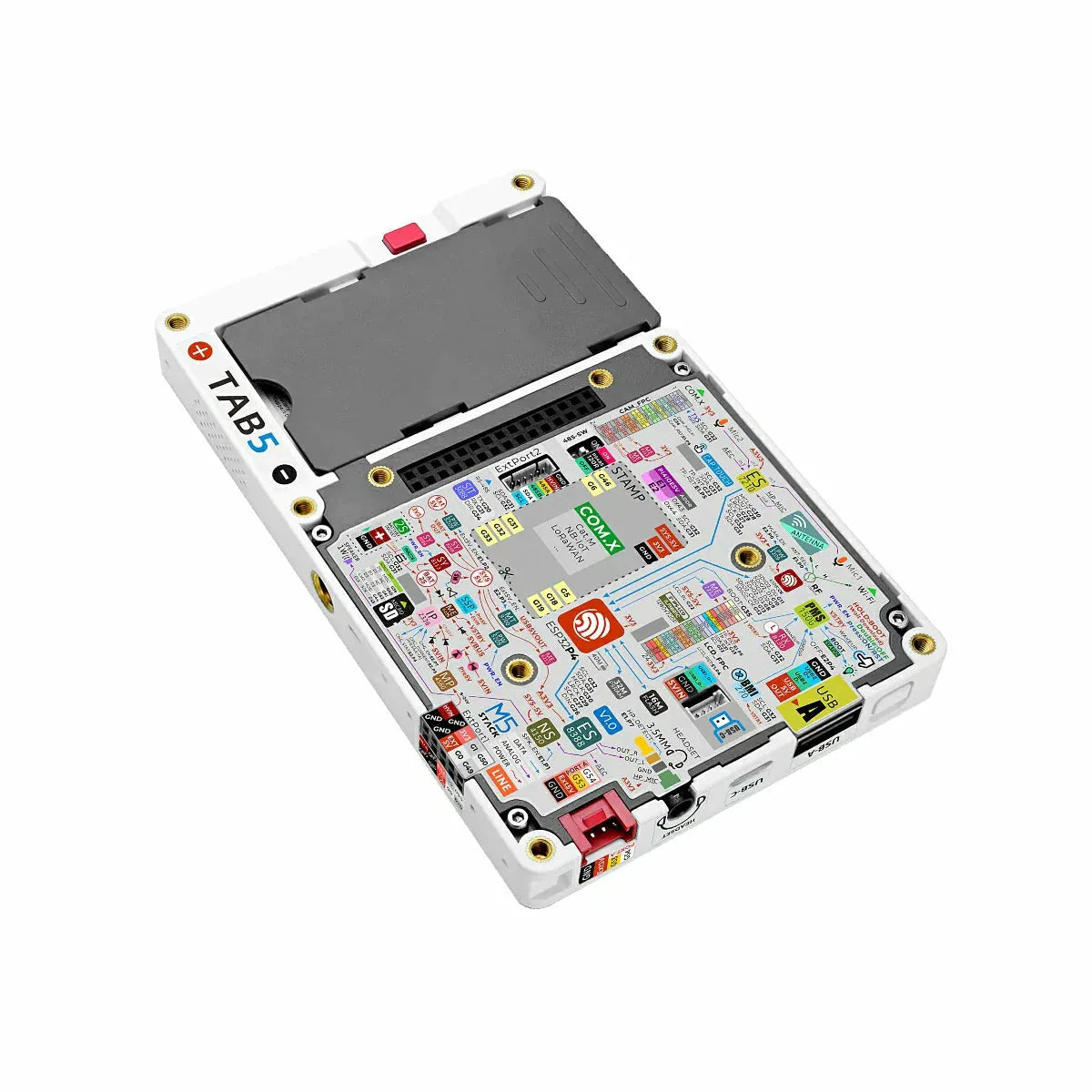

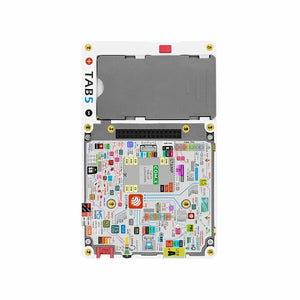

Jak pokazano poniżej, tył Tab5 zawiera złącze M5-Bus, które można wykorzystać do rozszerzenia produktów serii Module.
Schematy M5Stack Tab5
Mapa pinów M5Stack Tab5
PI4IOE5V6408
| ESP32-P4 | G32 | G31 | CHIP_PU |
|---|---|---|---|
| PI4IOE5V6408 | SCL | SDA | RST |
CAM
| ESP32‑P4 | CAM |
|---|---|
| G32 | CAM_SCL |
| G31 | CAM_SDA |
| G36 | CAM_MCLK |
| CSI_DATAP1 (dedykowany) | CAM_D1P |
| CSI_DATAN1 (dedykowany) | CAM_D1N |
| CSI_CLKP (dedykowany) | CAM_CSI_CKP |
| CSI_CLKN (dedykowany) | CAM_CSI_CKN |
| CSI_DATAP0 (dedykowany) | CSI_DOP |
| CSI_DATAN0 (dedykowany) | CSI_DON |
| PI4IOE5V6408 | P6 |
|---|---|
| CAM | CAM_RST |
NS4150B
| PI4IOE5V6408 | P1 |
|---|---|
| NS4150B | SPK_EN |
ES8388
| ESP32-P4 | G30 | G27 | G26 | G29 | G32 | G31 |
|---|---|---|---|---|---|---|
| ES8388 | MCLK | SCLK | DSDIN | LRCK | CCLK | CDATA |
ES7210
| ESP32-P4 | G30 | G27 | G28 | G29 | G32 | G31 |
|---|---|---|---|---|---|---|
| ES7210 | MCLK | SCLK | ASDOUT | LRCK | CCLK | CDATA |
LCD
| ESP32‑P4 | ILI9881C |
|---|---|
| G22 | LEDA |
| G23 | TP_INT |
| G31 | SDA |
| G32 | SCL |
| DSI_CLKN (dedykowany) | DSI_CK_N |
| DSI_CLKP (dedykowany) | DSI_CK_P |
| DSI_DATAN1 (dedykowany) | DSI_D1_N |
| DSI_DATAP1 (dedykowany) | DSI_D1_P |
| DSI_DATAN0 (dedykowane) | DSI_D0_N |
| DSI_DATAP0 (dedykowane) | DSI_D0_P |
| PI4IOE5V6408 | P5 | P4 |
|---|---|---|
| ILI9881C | TP_RST | LCD_RST |
BMI270 & RTC (RX8130CE) & INA226
| ESP32-P4 | G32 | G31 |
|---|---|---|
| BMI270 | SCL | SDA |
| RX8130CE | SCL | SDA |
| INA226 | SCL | SDA |
- Przerwanie wybudzające (zarządzanie energią PMS150G-U06)
| PMS150G-U06 | PA6/CIN‑ |
|---|---|
| BMI270 | INT(E_TRG) |
| RX8130CE | INT(E_TRG) |
ESP32-C6
| ESP32-P4 | G11 | G10 | G9 | G8 | G13 | G12 |
|---|---|---|---|---|---|---|
| ESP32-C6 | SDIO2_D0 | SDIO2_D1 | SDIO2_D2 | SDIO2_D3 | SDIO2_CMD | SDIO2_CK |
MicroSD
| ESP32-P4 | G39 | G40 | G41 | G42 | G43 | G44 |
|---|---|---|---|---|---|---|
| Tryb MicroSD SPI | MISO | CS | SCK | MOSI | ||
| Tryb MicroSD SDIO | DAT0 | DAT1 | DAT2 | DAT3 | CLK | CMD |
RS485
| ESP32-P4 | G21 | G20 | G34 |
|---|---|---|---|
| SIT3088 | RX | TX | DIR |
IP2326
| PI4IOE5V6408 | P7 | P6 |
|---|---|---|
| IP2326 | CHG_EN | CHG_STAT |
M5Stack Tab5 Model Size
M5Stack Tab5 Datasheets
Odblokuj pełen potencjał innowacji IoT dzięki zestawowi deweloperskiemu M5Stack Tab5 IoT, wyposażonemu w dwurdzeniowy procesor RISC-V ESP32‑P4 oraz moduł Wi‑Fi 6 ESP32‑C6. Wyposażony w 5-calowy ekran dotykowy 720P, kamerę 2MP, przemysłowy interfejs RS‑485 oraz bogate opcje rozszerzeń (Grove, M5BUS, GPIO, MicroSD), Tab5 jest idealny do automatyki domowej, sterowania przemysłowego, zdalnego monitoringu oraz szybkiego prototypowania IoT. Dzięki wsparciu dla Arduino, ESP‑IDF, PlatformIO i UiFlow2, deweloperzy mogą szybko tworzyć i wdrażać aplikacje edge AI, takie jak rozpoznawanie twarzy, śledzenie obiektów i monitorowanie środowiska. Niezależnie czy jesteś majsterkowiczem, inżynierem czy edukatorem, Tab5 oferuje wydajną, przenośną i rozszerzalną platformę do realizacji Twoich pomysłów IoT.
