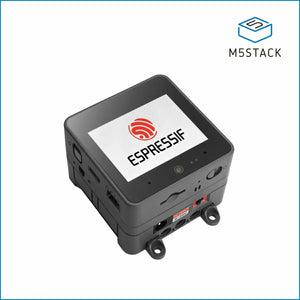

🔥 CoreS3 Thread BR — zestaw Thread Border Router

CoreS3 Thread BR to kompletny zestaw Thread Border Router 🌐, zbudowany wokół dwóch głównych komponentów: kontrolera CoreS3 🧠 oraz bezprzewodowego modułu Module Gateway H2 🔗.

CoreS3 działa jako rdzeń sterujący bramą brzegową, uruchamiając aplikacje użytkownika oraz stos protokołu OpenThread 🧵. Zasilany przez ESP32‑S3 SoC ⚙️, zawiera 16MB Flash, 8MB PSRAM i obsługuje Wi‑Fi 2.4 GHz 📶. Integruje także 2.0" dotykowy wyświetlacz LCD 🖥️, kamerę 📷, mikrofon 🎤, głośnik 🔊, RTC ⏱️ oraz sześciosiowy czujnik ruchu 🎯, oferując bogaty zestaw peryferiów do zaawansowanego rozwoju.

Moduł Module Gateway H2 jest oparty na ESP32‑H2‑MINI‑1 i obsługuje IEEE 802.15.4 📡. Jako OpenThread Radio Co‑Processor (RCP), zajmuje się przekazywaniem pakietów Thread 🚚 dla kontrolera CoreS3.

Dzięki potężnemu sprzętowi i wsparciu protokołów, CoreS3 Thread BR jest idealny dla inteligentnych domów 🏠, monitoringu środowiska 🌱, sieci czujników 📡 oraz niskomocowych węzłów bezprzewodowych 🔋, umożliwiając szybkie prototypowanie i rozwój produktów.

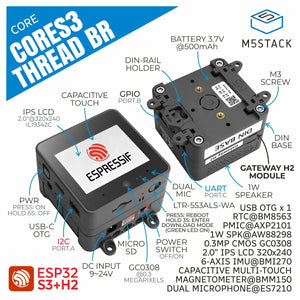

⭐ Cechy

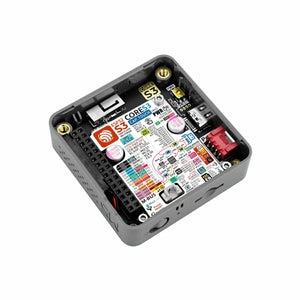

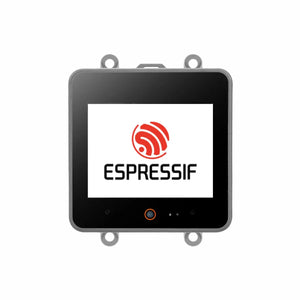

🧠 Kontroler CoreS3 Core

  • ⚙️ ESP32‑S3

  • 💾 16MB Flash

  • 🧠 8MB PSRAM

  • 💽 Gniazdo karty microSD

  • 🎯 9-osiowy IMU: BMI270 + BMM150

  • ⏱️ RTC: BM8563

  • 🔌 USB‑OTG

  • 📷 Kamera 0,3MP GC0308

  • 👁️ Czujnik zbliżeniowy LTR‑553ALS‑WA

  • 🎧 Kodek audio ES7210

  • 🎤 Podwójne wejście mikrofonowe

  • 🔊 Wzmacniacz mocy Hi‑Fi AW88298 + głośnik 1W

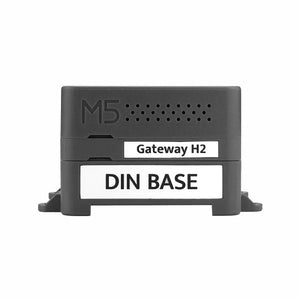

🔗 Moduł Gateway H2 (RCP)

  • ⚙️ ESP32‑H2‑MINI‑1

  • 📡 IEEE 802.15.4

  • 🧵 Obsługuje Zigbee, Thread, Matter

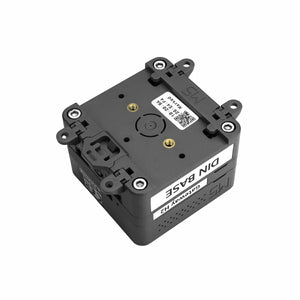

🧱 Baza DIN

  • 🛠️ Konstrukcja do montażu na szynie DIN

  • 🔋 Wbudowany akumulator litowy 500mAh

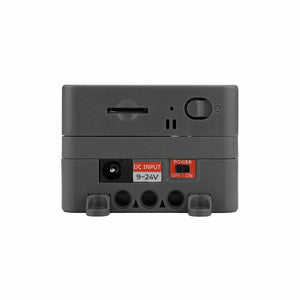

  • 🔌 Obsługuje wejście DC 9–24V

  • 🔘 Niezależny wyłącznik zasilania

  • 🔌 2 × interfejsy rozszerzeń HY2.0‑4P


📦 Zawiera

  • 1 × CoreS3 Thread BR

  • 1 × Klucz imbusowy L‑kształtny 2,5 mm (do śruby M3)

  • 4 × Uchwyt na śruby

  • 1 × Uchwyt na szynę DIN


🚀 Zastosowania

  • 🏠 Inteligentny dom

  • 📡 Sieci czujników



Specyfikacje

Specyfikacja Parametr
SoC ESP32-S3 @ Xtensa 32-bit LX7 Dual-core, 240MHz
Lampa błyskowa 16MB
PSRAM 8MB
Wi-Fi Wi-Fi 2,4 GHz
Dotykowy wyświetlacz IPS LCD 2.0"@320 x 240 ILI9342C
Aparat GC0308@0.3MP
Czujnik zbliżeniowy LTR-553ALS-WA
Zarządzanie energią AXP2101
6-osiowy IMU BMI270
Magnetometr 3-osiowy BMM150
RTC BM8563
Głośnik Wzmacniacz mocy 16-bitowy I2S AW88298@1W
Kodek audio ES7210, podwójne wejście mikrofonowe
RCP ESP32-H2-MINI-1 @ RISC-V 32-bitowy jednordzeniowy, 96 MHz
Bateria podstawy DIN Układ ładowania: TP4057
Pojemność baterii: 500mAh
Rozmiar produktu 54,0 x 54,0 x 38,1 mm
Waga produktu 140.8g
Rozmiar opakowania 101,0 x 64,0 x 41,0 mm
Waga brutto 178.9g



Schematy

Podgląd



Mapa pinów

LCD

ESP32-S3 G37 G36 G3 G35
ILI9342C MOSI SCK CS DC

Dotyk

ESP32-S3 G12 G11
FT6336U (0x38) I2C_SYS_SDA I2C_SYS_SCL

IMU

ESP32-S3 G12 G11
BMI270 (0x69) I2C_SYS_SDA I2C_SYS_SCL
ESP32-S3 BMI270_ASDx BMI270_ASCx
BMM150 (0x10) BMM_SDA BMM_SCL

RTC

ESP32-S3 G12 G11
BM8563 (0x51) I2C_SYS_SDA I2C_SYS_SCL
AXP2101 IRQ
BM8563 AXP_WAKEUP

Dźwięk

ESP32-S3 G12 G11 G34 G33 G13 G14 G0
ES7210 (0x40) I2C_SYS_SDA I2C_SYS_SCL I2S_BCK I2S_WCK I2S_DATO I2S_MCLK
AW88298 (0x36) I2C_SYS_SDA I2C_SYS_SCL I2S_BCK I2S_WCK I2S_DATI

Czujnik ALS & PS

ESP32-S3 G12 G11
LTR-553ALS-WA (0x23) I2C_SYS_SDA I2C_SYS_SCL

Rozszerzenie IO (AW9523B)

ESP32-S3 G12 G11
AW9523B (0x58) I2C_SYS_SDA I2C_SYS_SCL
AW9523B P0_0 P0_1 P0_2 P0_3 P0_4 P0_5
FT6336U TOUCH_RST
Sterowanie zasilaniem BUS_OUT_EN
AW88298 AW_RST
ES7210 ES_INT
microSD TF_SW
Sterowanie zasilaniem USB_OTG_EN
AW9523B P1_0 P1_1 P1_2 P1_3 P1_7
Aparat CAM_RST
LCD LCD_RST
Dotyk TOUCH_INT
AW88298 AW_INT
Sterowanie zasilaniem BOOST_EN

microSD

ESP32-S3 G35 G37 G36 G4
microSD MISO MOSI SCK CS

Aparat

GC0308 Pin kamery ESP32-S3
Zegar SCCB SIOC G11
Dane SCCB SIOD G12
Zegar systemowy XCLK -1
Synchronizacja pionowa VSYNC G46
Odniesienie poziome HREF G38
Zegar piksela PCLK G45
Bit danych piksela 0 D0 G39
Bit danych piksela 1 Głębokość 1 (D1) G40
Bit danych piksela 2 D2 G41
Bit danych piksela 3 D3 G42
Bit danych piksela 4 D4 G15
Bit danych piksela 5 D5 G16
Bit danych piksela 6 D6 G48
Bit danych piksela 7 D7 G47
Reset kamery RESET -1
Zasilanie kamery wyłączone PWDN -1

Moduł Gateway H2 (RCP)

Moduł Brama H2 ESP32-S3
RXD G10
TXD G17
MOSI G37
MISO G35
CLK G36
CS G13
WL_AKTYWNY G0
BT_PRIORYTET G5
BT_AKTYWNY G6
EN G7
G9 G18

HY2.0-4P

HY2.0-4P Czarny Czerwony Żółty Biały
PORT.A GND 5V G2 G1
PORT.B GND 5V G9 G8
PORT.C GND 5V G17 G18

CoreS3 M5-Bus

FUNC PIN LEWO PRAWO PIN FUNC
GND 1 2 G10 ADC
GND 3 4 G8 PB_IN
GND 5 6 RST EN
MOSI G37 7 8 G5 GPIO
MISO G35 9 10 G9 PB_OUT
SCK G36 11 12 3V3
RXD0 G44 13 14 G43 TXD0
PC_RX G18 15 16 G17 PC_TX
Int SDA G12 17 18 G11 Int SCL
PORT.A SDA G2 19 20 G1 PORT.A SCL
GPIO G6 21 22 G7 GPIO
I2S_DOUT G13 23 24 G0 I2S_LRCK
HVIN (Podstawowy DIN) 25 26 G14 I2S_DIN
HVIN (Podstawowy DIN) 27 28 5V
HVIN (Podstawowy DIN) 29 30 BAT



Rozmiar modelu



Oprogramowanie

ESP-IDF
