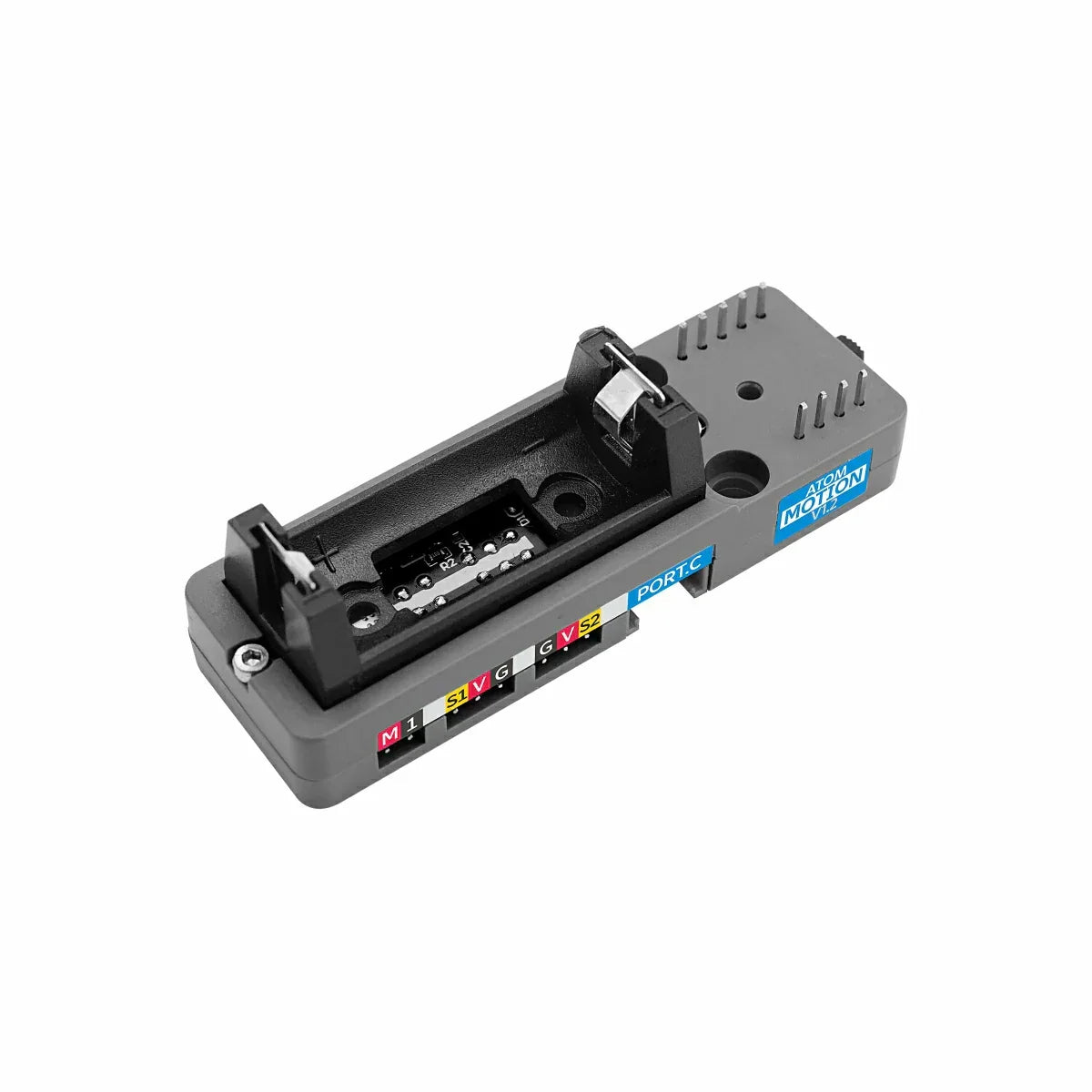

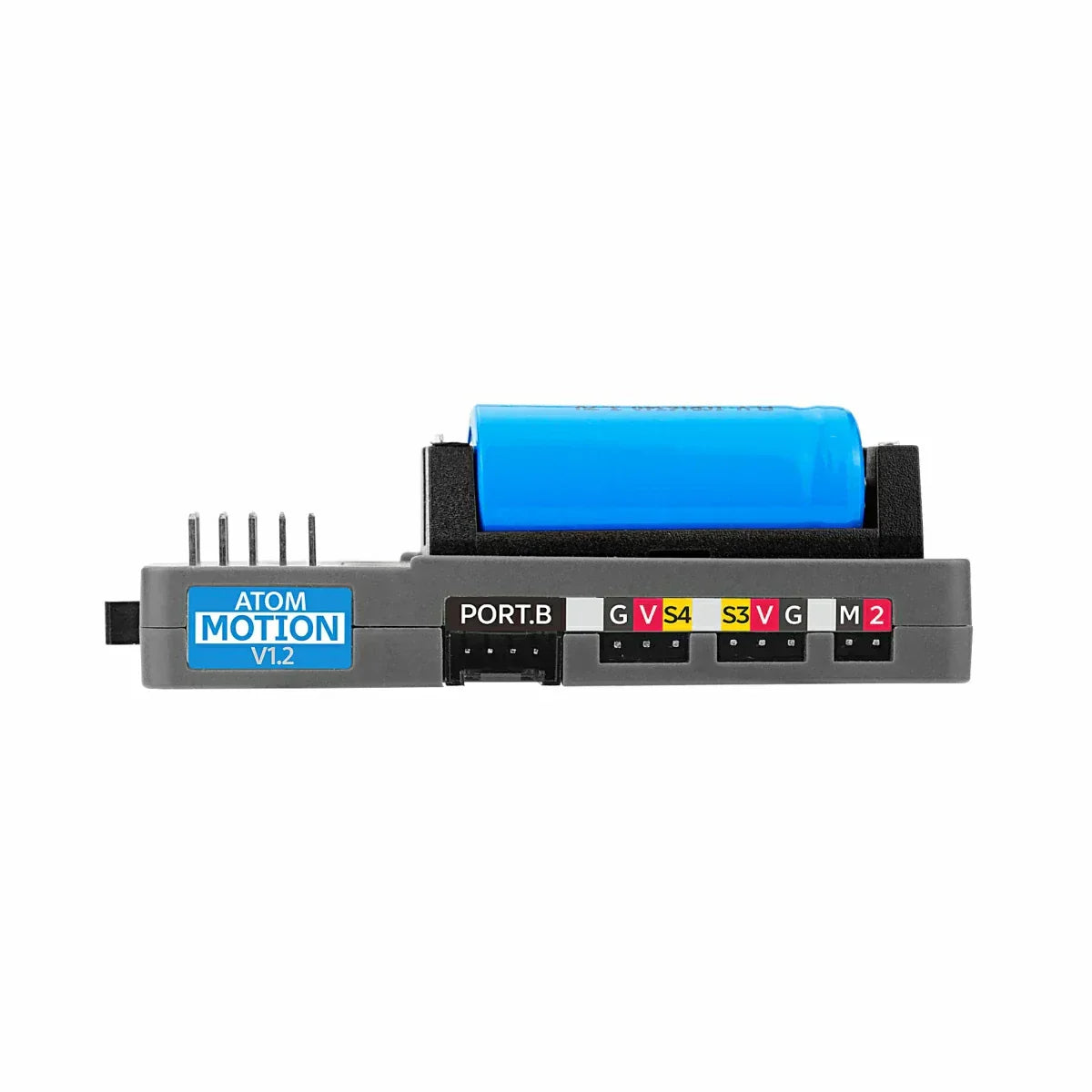

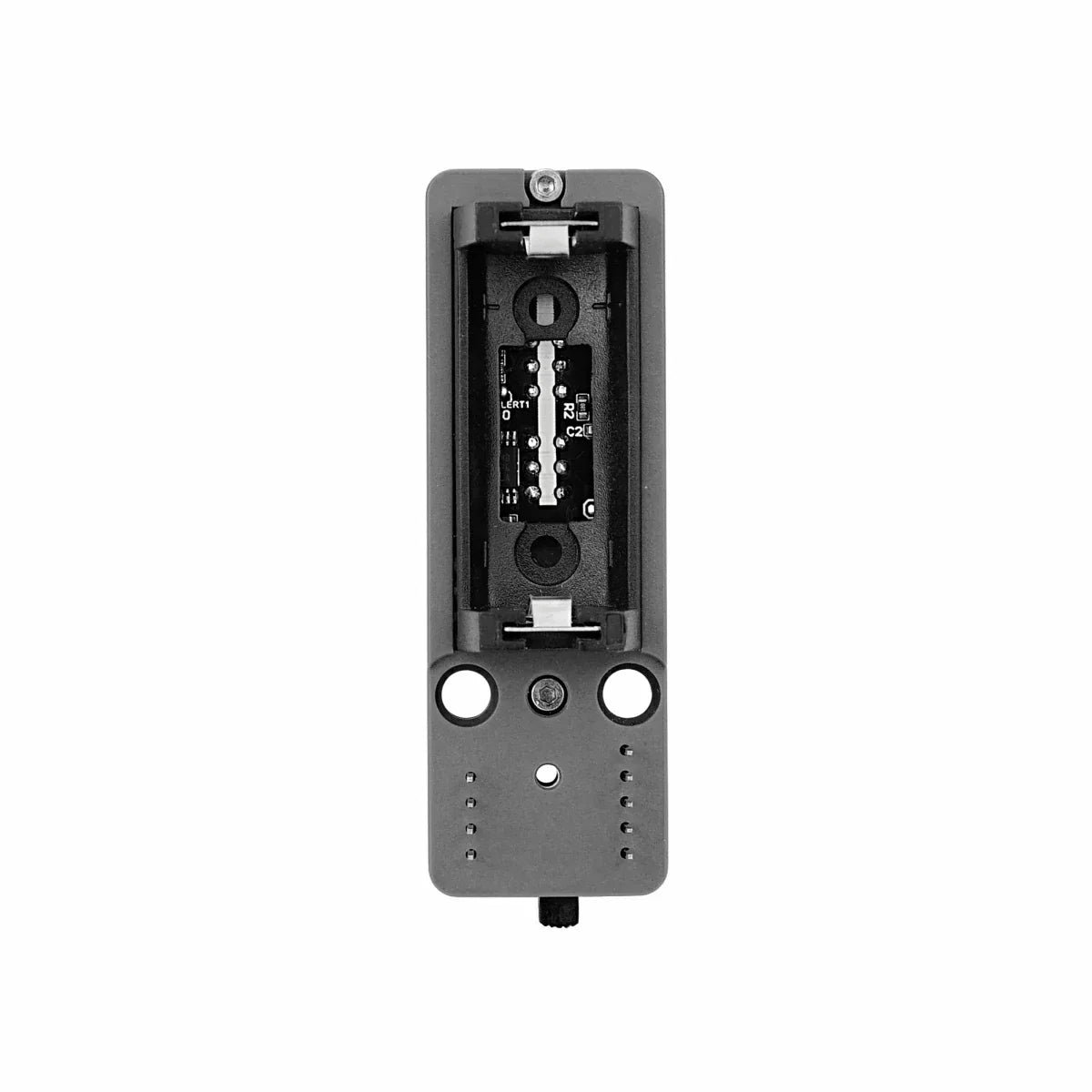

Atomic Motion Base v1.2 to wysokowydajna podstawa napędu serwo i silnika prądu stałego specjalnie zaprojektowana dla serii głównych sterowników Atom. Głęboko integruje kontrolę mocy, inteligentną rozbudowę i funkcje ochrony bezpieczeństwa, zapewniając kompleksowe rozwiązanie do rozwoju wielodomenowego. Produkt jest wyposażony w 4-kanałowe interfejsy serwo oraz 2-kanałowe interfejsy silnika prądu stałego, które mogą precyzyjnie napędzać różne siłowniki; dwa interfejsy HY2.0-4P wspierają szybkie podłączanie różnych czujników, takich jak temperatura, wilgotność i światło, umożliwiając łatwą rozbudowę funkcji urządzenia. W zakresie komunikacji wykorzystuje stabilny protokół komunikacji I2C, w połączeniu z układami sterującymi STM32+RZ7899, zapewniając stabilne sterowanie, wydajną transmisję danych i niskie opóźnienia.
Jeśli chodzi o system zasilania, posiada wbudowany akumulator litowy o pojemności 900mAh i specyfikacji 18350, wyposażony w DW01-A wysokoprecyzyjny układ ochrony pojedynczej celi akumulatora litowego oraz INA226 układ detekcji prądu/napięcia, tworząc podwójny system ochrony bezpieczeństwa. Układ DW01-A posiada funkcje ochrony przed przeładowaniem, nadmiernym rozładowaniem i zwarciem, kompleksowo chroniąc bezpieczeństwo akumulatora; układ INA226 monitoruje napięcie, prąd i moc akumulatora w czasie rzeczywistym, dostarczając dane wspierające stabilną pracę systemu. Ponadto produkt integruje ochronę przed przeciążeniem oraz wygodne funkcje ładowania, w połączeniu z niezależnym wyłącznikiem zasilania i wymiennym akumulatorem, co czyni go elastycznym i bezpiecznym w użyciu.
Atomic Motion Base v1.2 charakteryzuje się wysoce zintegrowanym i podwójnym systemem ochrony, co czyni go szczególnie odpowiednim do zastosowań wymagających równowagi między bezpieczeństwem, skalowalnością i przenośnością.

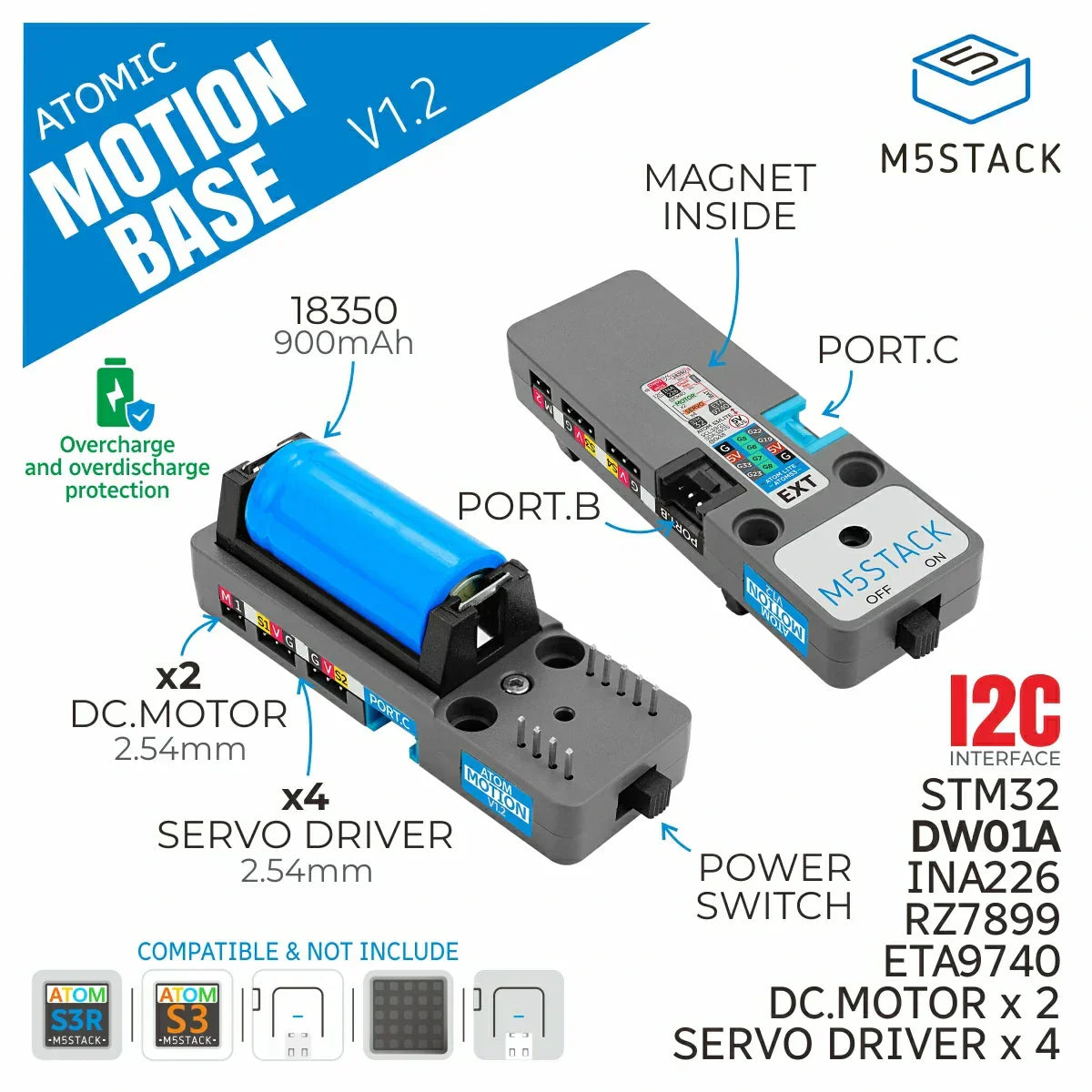

Funkcje
- Odpowiedni dla serii Atom
- Układ sterujący STM32+RZ7899
- Układ ochrony pojedynczej ogniwa litowego DW01-A o wysokiej precyzji
- Układ detekcji prądu/napięcia INA226
- Zintegrowana funkcja ochrony przed przeciążeniem
- Sterowanie serwomechanizmem 4-kanałowym
- Sterowanie silnikiem prądu stałego 2-kanałowym
- Dwukierunkowy interfejs HY2.0-4P
- Akumulator litowo-jonowy

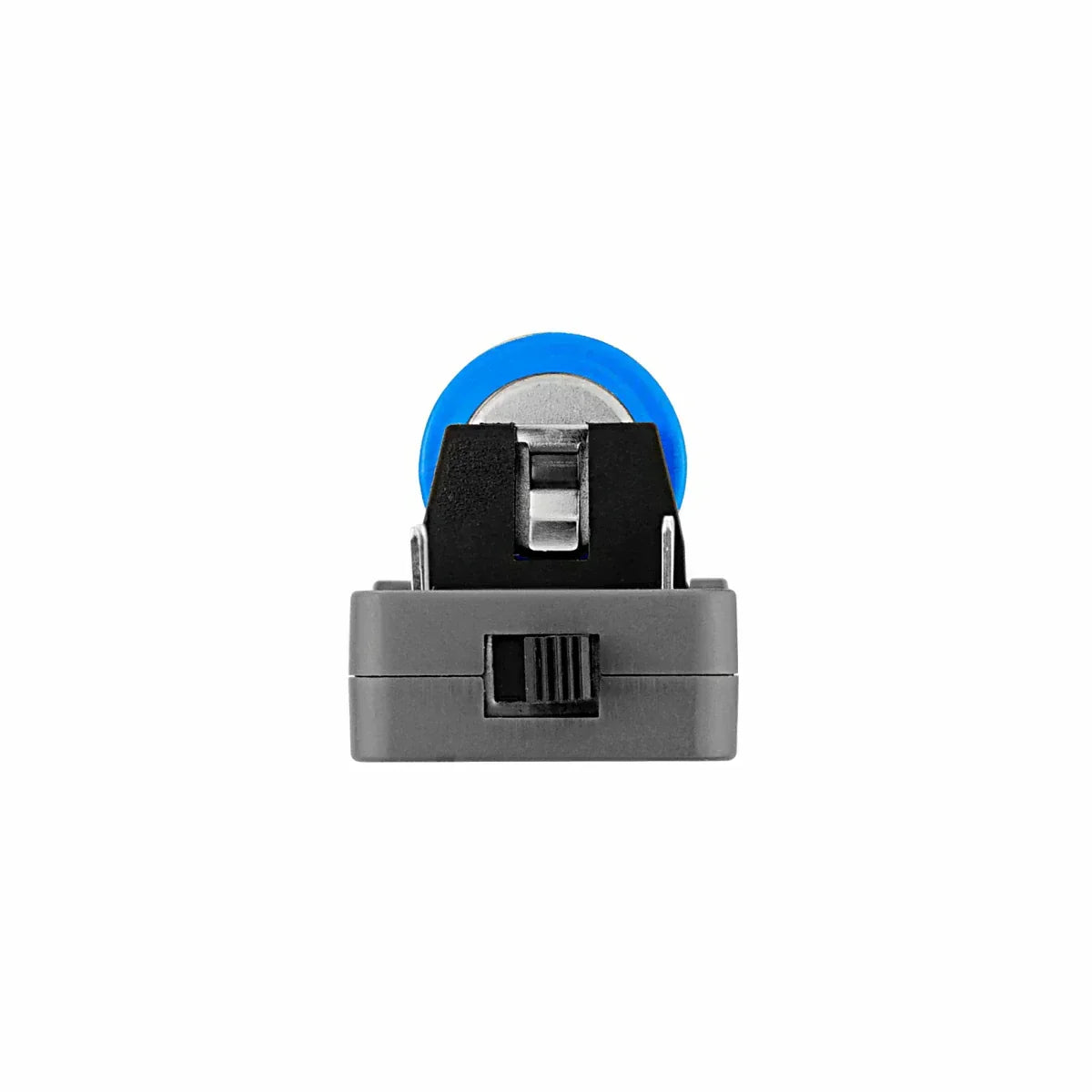

- Niezależny wyłącznik zasilania

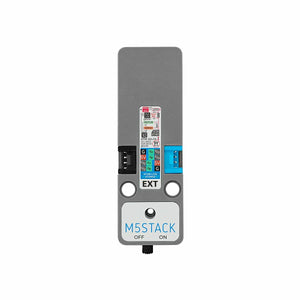

- Magnetyczny design z tyłu
- Niezależny wyłącznik zasilania
- Platformy rozwojowe
UiFlow1
UiFlow2
Arduino IDE
Zawiera
- 1 x Atomic Motion Base v1.2
- 1 x bateria o specyfikacji 18350, 900mAh
Zastosowania
- Sterowanie samochodem z silnikiem DC
- Sterowanie serwomechanicznym ramieniem robota
Specyfikacje
| Specyfikacja | Parametr |
|---|---|
| MCU | STM32F030F4P6 |
| Sterownik silnika DC | RZ7899 |
| Układ wykrywania mocy | INA226 |
| Układ ładowania/rozładowania | ETA9740 |
| Układ ochrony baterii | DW01-A |
| Napięcie odcięcia ładowania/rozładowania | Napięcie odcięcia ładowania 4,14V / napięcie odcięcia rozładowania 2,5V |
| Ochrona przed przeciążeniem | 5V@5A |
| Wyjmowalna bateria litowa | 18350@900mAh |
| Rozstaw pinów interfejsu silnika | 2.54mm |
| Prąd pełnego obciążenia układu kierowniczego | 3A |
| Szczytowy prąd roboczy pojedynczego kanału silnika | 1A |
| Szczytowy prąd roboczy pojedynczego kanału serwomechanizmu | 0,4A |
| Prąd czuwania (włączony) | DC4.04V@40.97uA |
| Prąd ładowania | DC 5V@1.18A |
| Temperatura pracy | 0 ~ 40°C |
| Rozmiar produktu | 75,4 x 24,0 x 20,7mm |
| Waga Produktu | 41,0g (wraz z baterią) |
| Rozmiar opakowania | 79,0 x 31,0 x 26,0mm |
| Waga brutto | 45.3g |
Nauka
Schematy
Schematy Atomic Motion Base v1.2 PDF
Mapa pinów
Interfejs I2C
| Atomic Motion Base v1.2 | SDA | SCL |
|---|---|---|
| Atom-Lite / Atom-Matrix | G25 | G21 |
| AtomS3 / AtomS3-Lite | G38 | G39 |
| AtomS3R / AtomS3R-CAM / AtomS3R-M12 | G38 | G39 |
HY2.0-4P
| Atomic Motion Base v1.2 | PORT.B (Czarny) | PORT.C (Niebieski) |
|---|---|---|
| Atom-Lite / Atom-Matrix | G33/G23 | G19/G22 |
| AtomS3 / AtomS3-Lite | G8/G7 | G6/G5 |
| AtomS3R / AtomS3R-CAM / AtomS3R-M12 | G8/G7 | G6/G5 |
STM32
| STM32F030F4P6 | PA10 | PA9 | PA4 | PB1 | PA6 | PA7 | PA0 | PA1 | PA2 | PA3 |
|---|---|---|---|---|---|---|---|---|---|---|
| I2C | SDA | SCL | ||||||||
| Silnik prądu stałego | M1F | M1R | M2F | M2R | ||||||
| Serwo | Servo3 | Servo1 | Servo4 | Servo2 |
Rozmiar modelu
