Zestaw deweloperski M5PaperS3 ESP32S3 960x540 4.7 cala wyświetlacz E-Ink 235 ppi
Zestaw deweloperski M5PaperS3 ESP32S3 960x540 4.7 cala wyświetlacz E-Ink 235 ppi
Shipping & Delivery Information
🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.
📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.
✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.
📲 Zapewnij przejrzystość i wydajność swoim projektom IoT z zestawem deweloperskim M5PaperS3 ESP32-S3!
🖥️ Wyposażony w 4,7" 960×540 pojemnościowy dotykowy wyświetlacz E-Ink / E-Paper, ⚙️ dwurdzeniowy procesor, 🌐 łączność Wi-Fi oraz ⚡ ultra-niskie zużycie energii, jest idealny do:
-
🏠 Panele sterowania inteligentnym domem
-
🏭 Przemysłowe pulpity monitorujące
-
🪧 Cyfrowe oznakowanie
-
📈 Przenośne rejestratory danych
🔧 Z 8MB PSRAM, 16MB flash, 💾 rozszerzeniem MicroSD, 🧭 wbudowanym żyroskopem, ⏰ RTC oraz 🔋 akumulatorem 1800mAh, M5PaperS3 oferuje programistom wszechstronną platformę do budowy:
🌞 Zawsze włączony, 📖 czytelny w świetle słońca, 🔋 energooszczędne interfejsy IoT.

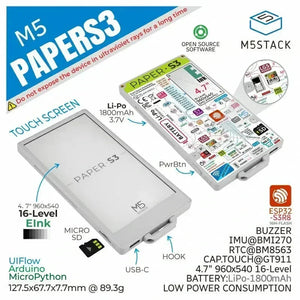

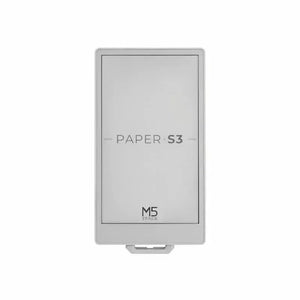

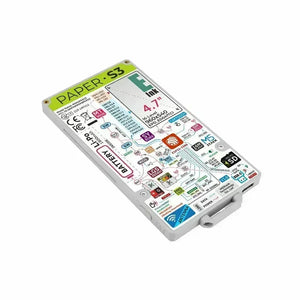

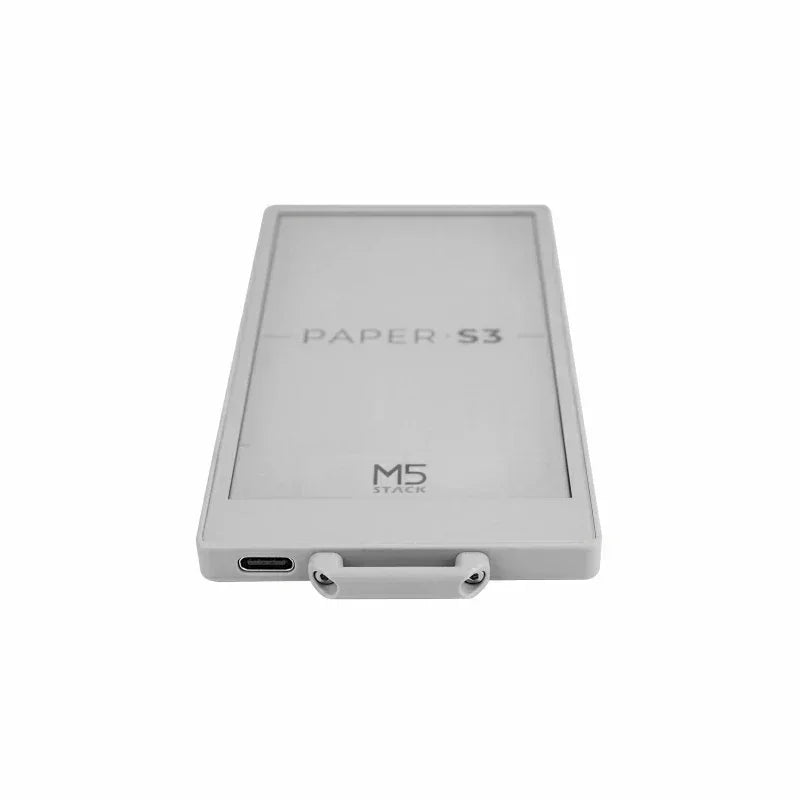

📘 M5Stack M5PaperS3: Inteligentny kontroler wyświetlacza E-Ink
M5PaperS3 od M5Stack to smukły, energooszczędny kontroler wyświetlacza e-ink zasilany mikrokontrolerem ESP32-S3, zaprojektowany do nowoczesnych zastosowań wbudowanych i IoT.

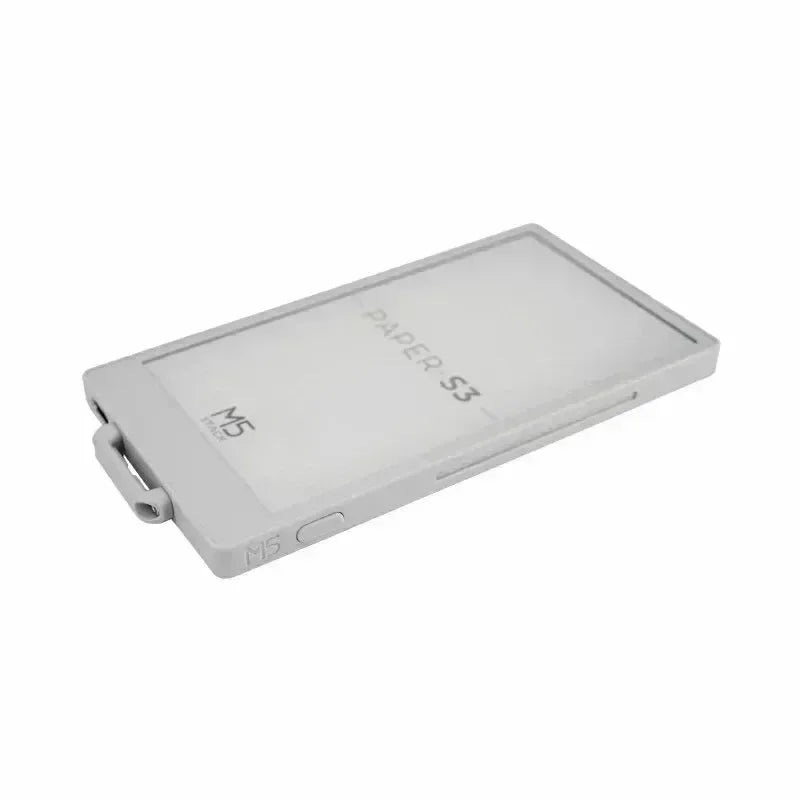

🖥️ Dotykowy wyświetlacz E-Ink
-
Wyświetlacz 4,7” o rozdzielczości 540×960
-
Obsługuje 16-poziomową skalę szarości dla wyraźnego renderowania tekstu
-
Wyposażony w pojemnościowy ekran dotykowy GT911 z dotykiem dwupunktowym i rozpoznawaniem gestów
-
Pełnoekranowy projekt poprawia doświadczenie wizualne w porównaniu z tradycyjnymi LCD
-
Technologia E-ink oferuje ultra-niskie zużycie energii oraz utrzymanie obrazu podczas wyłączenia zasilania
🔧 Wbudowane komponenty interakcyjne
-
Zintegrowany czujnik żyroskopowy do funkcji podnieś, aby obudzić
-
Wbudowany buzzer i fizyczne przyciski dla informacji zwrotnej dotykowej
-
Wewnętrzny RTC (BM8563) umożliwia inteligentne cykle uśpienia/budzenia
-
Obwód stanu baterii monitoruje jej kondycję w czasie rzeczywistym
💾 Wysokowydajna pamięć
-
ESP32-S3R8 z 8MB PSRAM
-
Zewnętrzna pamięć Flash 16MB dla szybszego dostępu i większej pojemności
-

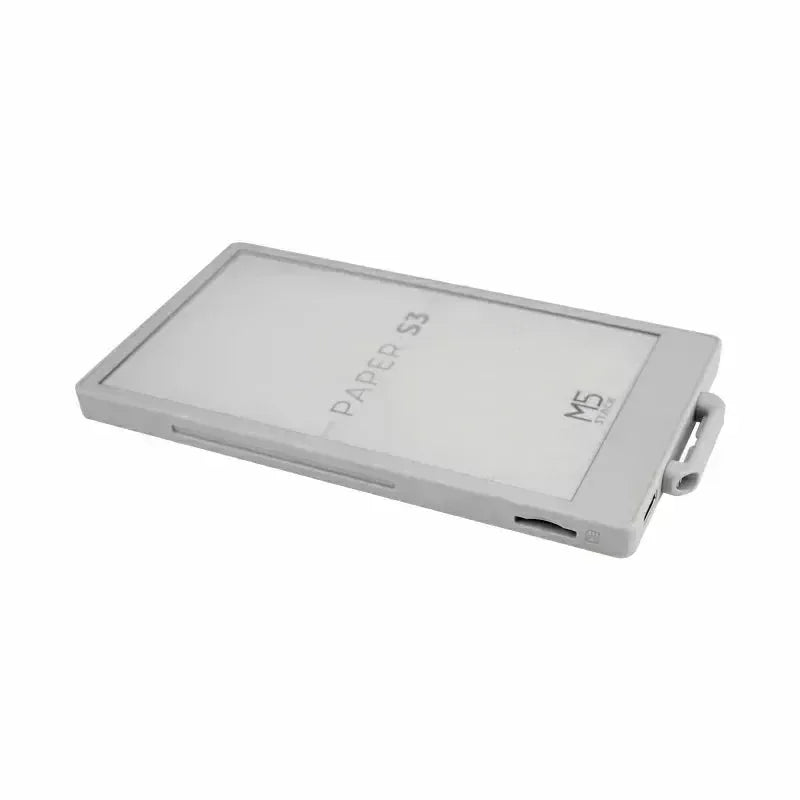

Gniazdo MicroSD na wymienną pamięć danych
🔋 System zasilania
-
Wbudowany akumulator litowy 1800mAh z obsługą ładowania
-
Optymalizowany pod kątem długiego czasu pracy na baterii i ciągłego użytkowania
📡 Łączność i rozszerzenia
-
Obsługuje funkcję OTG dla zewnętrznych urządzeń USB
-
Otwarty interfejs HC1.25-4P do integracji czujników i modułów rozszerzeń
-
Ulepszony projekt anteny dla silniejszego sygnału
-
Zawiera hak do zawieszania dla przenośności i elastyczności instalacji
🌐 Idealne zastosowania Doskonałe do różnych zastosowań, takich jak:
-
Monitorowanie IoT
-
Panele sterowania inteligentnym domem
-
Śledzenie danych środowiskowych i zdrowotnych
-
E-etykiety i cyfrowa reklama
-
Rejestrowanie danych z pola
Cechy

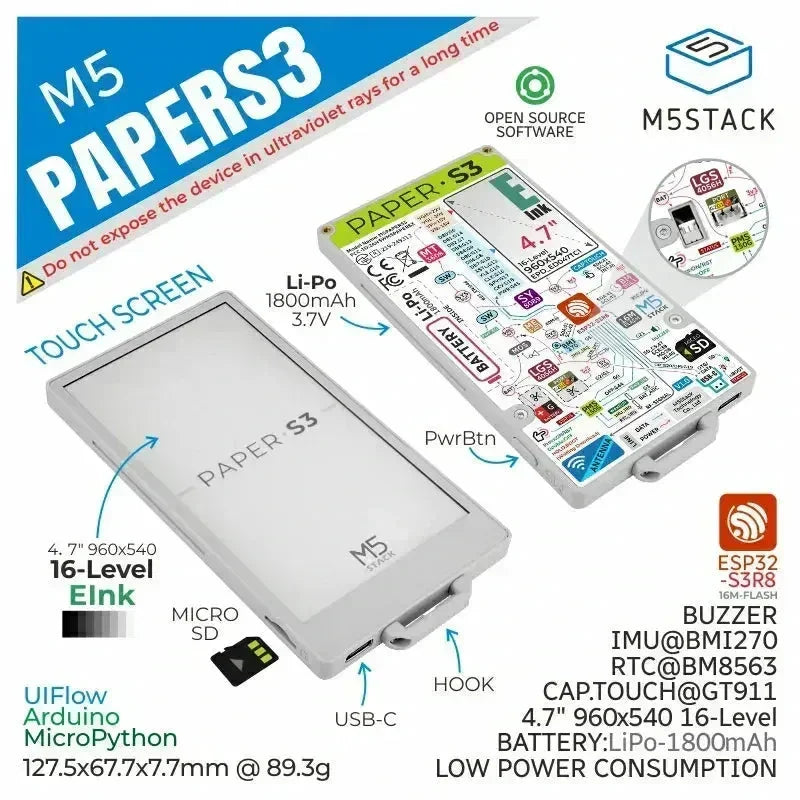

📋 Specyfikacje M5PaperS3 w skrócie
🧠 Główny kontroler: ESP32-S3R8
🎮 Funkcje interakcji: Żyroskop, brzęczyk i przycisk fizyczny
💾 Pamięć: 8MB PSRAM + 16MB pamięci Flash zewnętrznej
🖥️ Wyświetlacz: 4,7" ekran E-Ink z obsługą dotyku (rozdzielczość 540×960)
🔋 Bateria: Akumulator litowy 1800mAh z obsługą ładowania
⏰ RTC: BM8563 do planowania trybu uśpienia/budzenia
🌿 Wydajność: Projekt o niskim zużyciu energii
💻 Obsługiwane platformy programistyczne:
-
🛠️ Arduino IDE
-
⚙️ ESP-IDF
Zawiera
- 1x M5PaperS3
Zalecane zastosowania dla M5PaperS3
📡 Monitorowanie IoT Śledź dane środowiskowe, status urządzeń lub zdalne czujniki przy niskim zużyciu energii i wysokiej czytelności.
🏠 Panele sterowania inteligentnym domem Używaj PaperS3 jako interfejsu dotykowego do automatyki domowej i zarządzania systemem.
🏷️ Elektroniczne etykiety i oznakowanie Wyświetlaj metki z cenami, informacje na półkach lub dynamiczne etykiety widoczne nawet bez zasilania.
📚 Narzędzia edukacyjne i do nauki Twórz interaktywne pomoce naukowe, platformy do kodowania lub e-papierowe towarzysze nauki o niskim poziomie rozproszenia.
Arduino
Specyfikacje
| Specyfikacja | Szczegóły |
|---|---|
| SoC | ESP32S3R8, Xtensa® 32-bitowy procesor LX7 Dual-Core, 240MHz, Wi-Fi 2,4GHz |
| PSRAM | 8MB PSRAM |
| Pamięć Flash | 16MB zewnętrznej pamięci Flash |
| Pamięć | Obsługuje rozszerzenie kartą MicroSD |
| Ekran wyświetlacza | 4,7-calowy dotykowy ekran E-Ink (EPD_ED047TC1) Rozdzielczość: 960x540 pikseli Wyświetlacz 16-poziomowej skali szarości |
| Funkcja dotyku | Obsługuje dotyk dwupunktowy i różne gesty (GT911 pojemnościowy panel dotykowy) |
| Czujniki | Wbudowany czujnik żyroskopowy BMI270 @ adres komunikacyjny: 0x68 |
| Funkcja USB | OTG/CDC/MSC/Programowanie firmware |
| Wejście zasilania | 5V@500mA |
| Interfejs peryferyjny | HY1.25-4P (3v3+GND+2xGPIO) do rozszerzania czujników i urządzeń |
| Bateria | 3.7V@1800mAh @ układ ładowania: LGS4056H |
| Złącze baterii | SMT-HDR 1.25-2P |
| Prąd ładowania | 5V@176mA |
| Zarządzanie energią | PMS150G (Sterowanie włączaniem/wyłączaniem zasilania i pobieraniem programu) Wbudowany układ RTC BM8563 @ adres komunikacyjny: 0x51 |
| Guziki | 1x fizyczny przycisk (do sterowania urządzeniem, włączania/wyłączania, resetu, trybu pobierania) |
| Brzęczyk | Wbudowany pasywny buzzer |
| Wi-Fi | Zasięg komunikacji 111 metrów (na otwartej przestrzeni, z anteną ustawioną pionowo pod kątem 90° do ziemi) |
| Zużycie energii | Tryb niskiego zużycia energii: DC 4,2V / 9,28µA (główne zasilanie wyłączone, żyroskop w trybie niskiego zużycia energii) Tryb czuwania: DC 4,2V / 949,58µA (główne zasilanie wyłączone, żyroskop włączony) Tryb pracy: DC 4,2V / 154,02mA (główne zasilanie włączone) |
| Temperatura pracy | 0-40°C |
| Wymiary produktu | 121,5*67,7*7,7mm |
| Wymiary opakowania | 133*76*19mm |
| Waga produktu | 89.3g |
| Waga opakowania | 112.9g |
Schematy

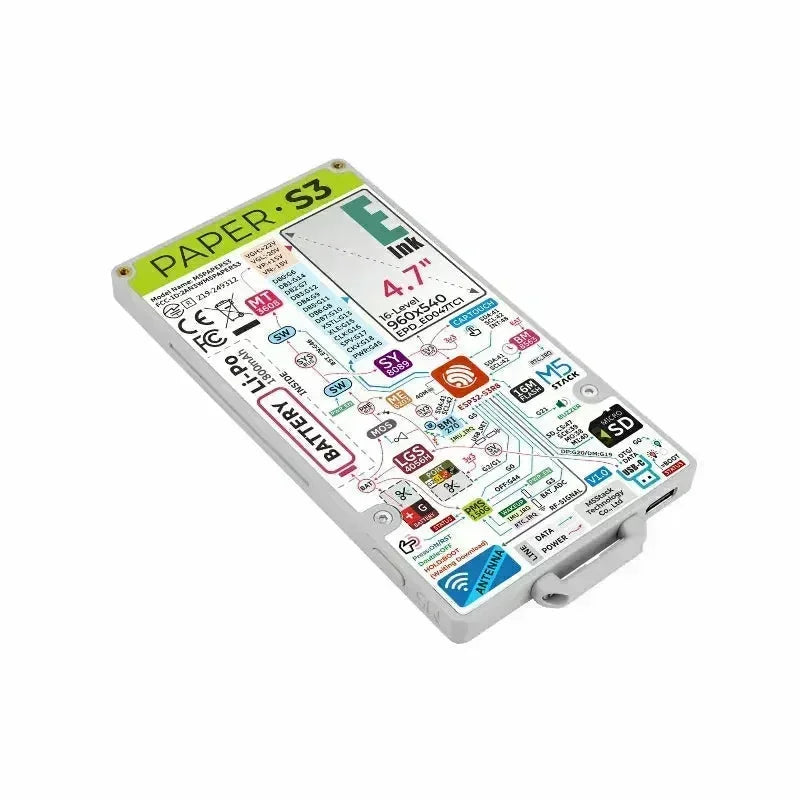

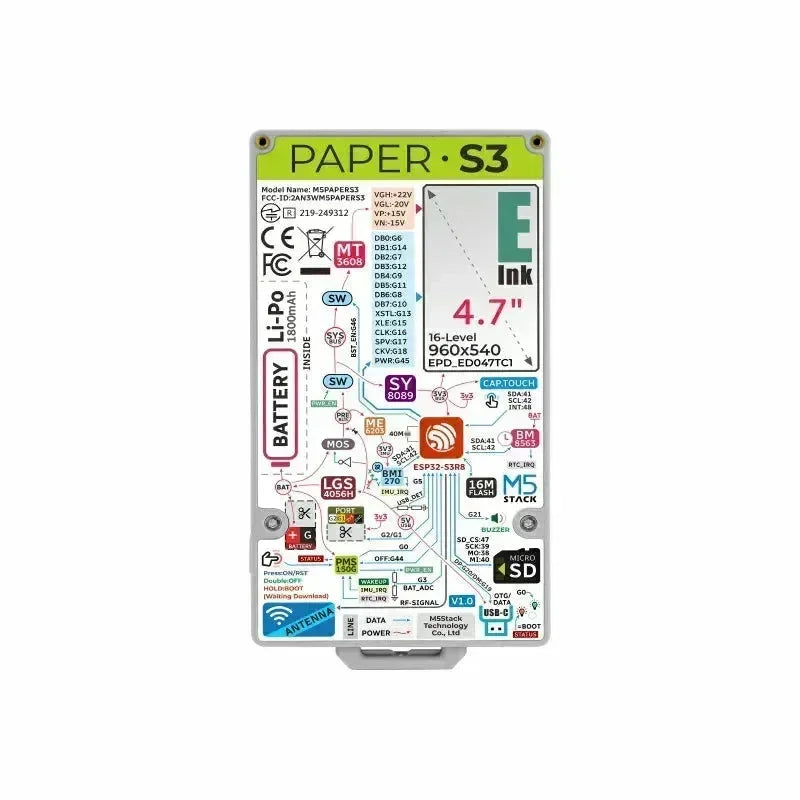

Mapa Pinów
EPD_ED047TC1
| EPD_ED047TC1 | ESP32S3R8 |
|---|---|
| DB0 | GPIO6 |
| DB1 | GPIO14 |
| DB2 | GPIO7 |
| DB3 | GPIO12 |
| DB4 | GPIO9 |
| DB5 | GPIO11 |
| DB6 | GPIO8 |
| DB7 | GPIO10 |
| XSTL | GPIO13 |
| XLE | GPIO15 |
| SPV | GPIO17 |
| CKV | GPIO18 |
| PWR | GPIO45 |
GT911 & BM8563 & BMI270 & BAT_ADC & BUZZER
| ESP32S3R8 | GPIO41 | GPIO42 | GPIO48 | PMS150GU06-PA6/CIN- | GPIO3 | GPIO21 |
|---|---|---|---|---|---|---|
| GT911 | SDA | SCL | INT | |||
| BM8563 | SDA | SCL | INT | |||
| Wykrywanie baterii | ADC_VBAT | |||||
| Brzęczyk | BUZ_PWM |
microSD
| microSD | CS | SCK | MOSI | MISO |
|---|---|---|---|---|
| ESP32S3R8 | GPIO47 | GPIO39 | GPIO38 | GPIO40 |
Wykrywanie zasilania USB
| ESP32S3R8 | G5 |
|---|---|
| Wykrywanie zasilania USB | USB_DET |
Model Rozmiar
Oprogramowanie
Arduino
- M5PaperS3 Arduino Szybki start
- Biblioteka sterownika M5PaperS3 Arduino M5Unified
- Biblioteka sterownika M5PaperS3 Arduino M5GFX
UiFlow2
ESP-IDF
Easyloader
| Easyloader | Link do pobrania | Notatki |
|---|---|---|
| Oprogramowanie fabryczne M5PaperS3 | Pobierz | / |
