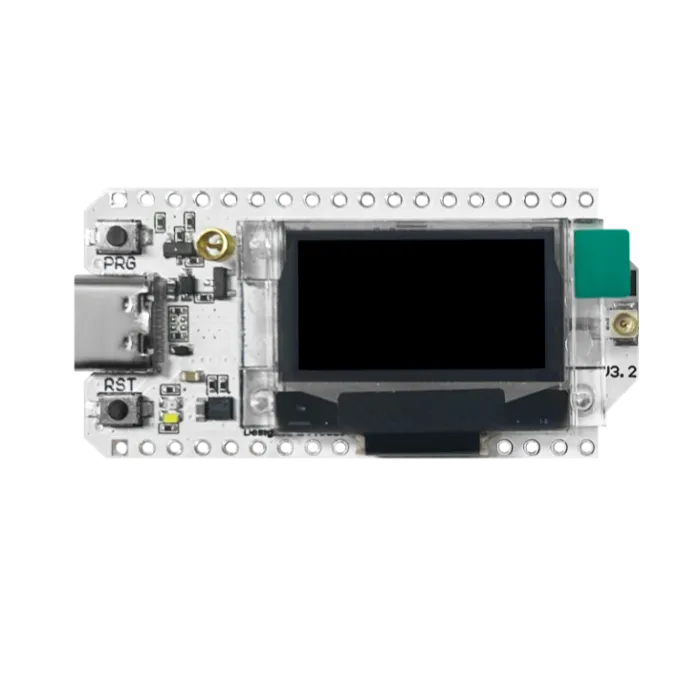

🚀 WiFi LoRa 32 V3 – nowoczesna płytka deweloperska IoT od Heltec
WiFi LoRa 32 V3 to najnowsza ewolucja ikonicznej płytki deweloperskiej IoT Heltec Automation 🛠️ — po raz pierwszy wprowadzona w 2017 roku i szeroko ceniona przez twórców i programistów 👨💻👩🔧.
Ta ulepszona wersja zachowuje ten sam układ pinów co V2 🔁, integrując jednocześnie:
-
📡 Wi-Fi
-
📶 Bluetooth 5 (LE)
-
📻 LoRa (SX1262)
-
🖥️ Wyświetlacz OLED 0,96"
Idealny do budowy:
-
🌐 Sieci meshtastic mesh
-
🏙️ Infrastruktura inteligentnych miast
-
🏭 Automatyka przemysłowa
-
🏠 Systemy zabezpieczeń domowych
-
📦 Dedykowane aplikacje IoT
⚙️ Zasilany przez ESP32-S3 + SX1262
Pod maską:
-
🧠 Dwurdzeniowy procesor ESP32-S3FN8
-
📡 Transceiver SX1262 LoRa
-
💻 Obsługuje Arduino, MicroPython i inne
🔌 Zaprojektowany do rzeczywistego wdrożenia
-
🔋 Interfejs USB Type-C
-
🔋 Zarządzanie baterią litową na pokładzie
-
🌱 Energooszczędna konstrukcja do użytku mobilnego lub stacjonarnego
-
📶 Solidny obwód RF dla stabilnej komunikacji
-
🧩 Elastyczne opcje rozbudowy dla zaawansowanych konstrukcji
Niezależnie od tego, czy prototypujesz węzeł Meshtastic, wdrażasz bramę LoRaWAN, czy tworzysz niestandardowe rozwiązanie bezprzewodowe, WiFi LoRa 32 V3 to Twoja podstawowa płytka do niezawodnej, skalowalnej innowacji IoT 💡.
Bezprzewodowy zestaw Mesh & GPS DIY – oparty na Heltec LoRa32 V3 868MHZ
Funkcje
🧠 Mikroprocesor: ESP32-S3FN8 (Xtensa® 32-bit LX7 dwurdzeniowy, 5-stopniowa potokowa architektura, do 240 MHz)
📡 Układ LoRa: transceiver SX1262 do komunikacji na duże odległości
🔌 Interfejs USB Type-C z wbudowaną regulacją napięcia, ochroną ESD, ochroną przed zwarciem i ekranowaniem RF
🔋 Interfejs baterii: złącze SH1.25-2 z zintegrowanym zarządzaniem baterią litową (ładowanie/rozładowanie, ochrona przed przeładowaniem, wykrywanie napięcia, automatyczne przełączanie USB/bateria)
📟 Wyświetlacz: 0.96" 128×64 ekran OLED do informacji debugowania, stanu baterii i innych
🌐 Potrójna łączność bezprzewodowa: Wbudowane Wi-Fi, LoRa i Bluetooth z metalową sprężynową anteną 2,4 GHz + złączem IPEX (U.FL) do zewnętrznej anteny LoRa
💾 USB-do-szeregowego: Wbudowany układ CP2102 do łatwego wgrywania oprogramowania i debugowania szeregowego
🛠️ Wsparcie Arduino IDE: Idealne do wbudowanego rozwoju i szybkiego prototypowania
⚙️ Optymalny projekt RF i zasilania: Doskonały do niskoprądowych zastosowań IoT
Specyfikacje
| Parametry | Opis |
|---|---|
| Układ główny | ESP32-S3FN8 (Xtensa®32-bit lx7 dwurdzeniowy procesor) |
| Układ LoRa Node | SX1262 |
| Układ USB do szeregowego | CP2102 |
| Częstotliwość | 470~510MHz, 863~928MHz |
| Maksymalna moc TX | 21±1dBm |
| Maksymalna czułość odbioru | -134dBm@SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, do 150Mbps |
| Bluetooth | Bluetooth 5 (LE) |
| Zasoby sprzętowe | 7*ADC1 + 2*ADC2; 7*Dotyk; 3*UART; 2*I2C; 2*SPI; itd. |
| Pamięć | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 8MB SiP Flash |
| Interfejs | Type-C USB; 2*1.25 interfejs baterii litowej; LoRa ANT(IPEX1.0); 2*18*2.54 Gniazdo nagłówkowe |
| Bateria | Zasilanie i ładowanie z baterii litowej 3,7V |
| Temperatura pracy | -20 ~ 70 ℃ |
| Wymiary | 50,2 * 25,5 * 10,2 mm |
Mapa pinów
Najważniejsze cechy
USB Type C
Wbudowany wyświetlacz OLED
Zintegrowany wyświetlacz OLED może być używany do wyświetlania informacji takich jak status systemu i parametry, co ułatwia użytkownikom bezpośrednie korzystanie z całej płytki rozwojowej do własnego projektu produktu.
Okablowanie zestawu DIY Wireless Mesh & GPS:
| Encoder A | Heltec 5 |
| Encoder G | Heltec GND |
| Encoder B | Heltec 6 |
| Encoder Sw1 | Heltec 7 |
| Encoder Sw2 | Heltec GND |
| Buzzer + | Heltec 45 |
| Buzzer - | Heltec GND |
| Vibro + | Heltec 40 |
| Vibro - | Heltec GND |
| GPS VCC | Heltec 3V3 |
| GPS RX | Heltec 48 |
| GPS TX | Heltec 47 |
| GPS GND | Heltec GND |
| BME280 VCC | Heltec 3V3 |
| BME280 GND | Heltec GND |
| BME280 SCL | Heltec 42 |
| BME280 SDA | Heltec 41 |
| HY-4P Black | Heltec GND |
| HY-4P Red | Heltec 3V3 |
| HY-4P Yellow | Heltec 41 |
| HY-4P White | Heltec 42 |
FAQ
Antena 2,4 GHz to antena sprężynowa i na płytce nie ma dodatkowego interfejsu dla sygnałów bezprzewodowych 2,4 GHz.
Nie, WiFi LoRa 32 nie ma zewnętrznego PSRAM, jeśli Twoja aplikacja wymaga jednoczesnego używania Bluetooth i Wi-Fi, możesz zainteresować się tym produktem: Heltec Wireless Bridge.
- Arduino
- Micro Python
- Platform.io
- Espressif IDE
Zdecydowanie zalecamy używanie Arduino. Mamy pełne wsparcie techniczne i zapewniamy kompletny kod LoRaWAN dla frameworka ESP32 Arduino.
Możesz znaleźć ten typ gniazda, wyszukując „SH1.25 x 2”.
Oczywiście, możesz skontaktować się z naszym zespołem sprzedaży i przedstawić swoje pomysły.
Nie, MCU jest inny.
Problem jest spowodowany ustawieniem meshtastic. Zmiana domyślnego ekranu na SSD1306 może rozwiązać problem.
Konkretne kroki są następujące:
„Konfiguracja radia”→„Wyświetlacz”→„Nadpisz automatyczne wykrywanie OLED”→„SSD1306”
Dokumentacja & [Resource]
- [Resource] — Heltec ESP (ESP32&ESP8266) framework (Zawiera bibliotekę LoRaWAN)
- [Attachment] — Specjalna biblioteka Heltec ESP32
- [Resource] — Dzienniki aktualizacji sprzętu
- [Attachment] — V3.1 Schemat ideowy
- [Attachment] — V3.2 Schemat ideowy
- [Attachment] — Karta katalogowa
- [Resource] — Instrukcja obsługi i powiązane dokumenty
- [Resource] — Do pobrania [Resource]
Projekt
Lista pakowania
Domyślna lista pakowania bez wyboru akcesoriów jest następująca:
| Przedmiot | Ilość |
|---|---|
| WiFi LoRa 32 (V3) | x1 |
| Antena LoRa | x1 |
| Złącze baterii SH1.25×2 | x1 |
| Złącze pinowe 2,54*18 | x2 |
Wireless Mesh & GPS DIY Kit - Only Accessories (Without V3)
| Przedmiot | Ilość |
|---|---|
| Obudowa | x1 |
| GY-BME280 (3.3v) | x1 |
| Moduł GPS NEO-7Mle | x1 |
| Aktywny buzzer 3V | x1 |
| Mini silnik wibracyjny DC 3V | x1 |
| Antena | x1 |
| Akumulator litowo-polimerowy 3,7V 974058 3000mAh Lipo | x1 |
| Enkoder obrotowy EC11 | x1 |
| HY-4P | x1 |
