Moduł HELTEC WiFi HaLow 902-928MHz 32,5Mbps 1-2KM

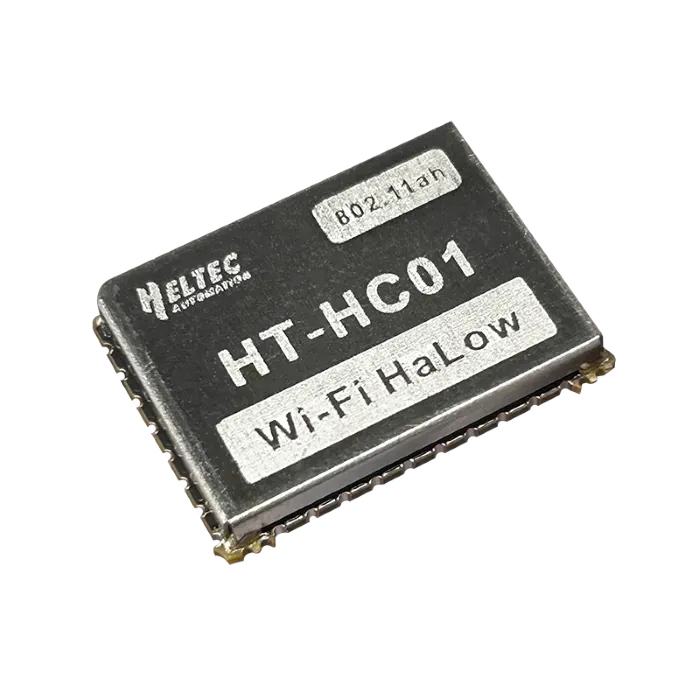

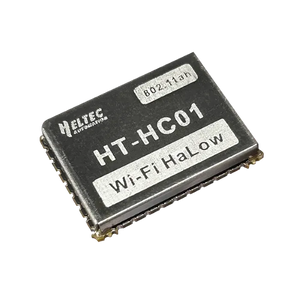

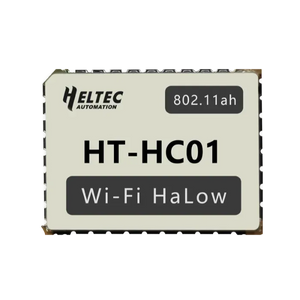

HT-HC01 to kompaktowy, wysokowydajny moduł Wi-Fi HaLow zaprojektowany do aplikacji IoT o długim zasięgu i niskim poborze mocy. Działający w paśmie sub-1 GHz 902–928 MHz i zgodny ze standardem IEEE 802.11ah, oferuje prędkości transmisji danych do 32,5 Mbps przy 8 MHz oraz obsługuje odległości transmisji do 1–2 km. Posiadając małą obudowę LLC z 38 pinami nagłówkowymi, łatwo integruje się z różnymi płytkami PCB. Moduł zawiera ultradługodystansowy wzmacniacz mocy (PA), wysokoliniowy wzmacniacz niskoszumowy (LNA), przełącznik T/R oraz oscylator kwarcowy 32 MHz, co upraszcza łączność Wi-Fi HaLow dla zewnętrznych hostów. Jego niskomocowy projekt obsługuje tryby hibernacji i jest idealny dla urządzeń zasilanych bateryjnie, wydłużając żywotność baterii. Dzięki interfejsom takim jak SDIO 2.0 i UART oraz zintegrowanemu przetwornikowi DC-DC obsługującemu 3,0V do 3,6V, HT-HC01 jest wszechstronnym rozwiązaniem dla zastosowań w inteligentnych domach, automatyce przemysłowej, śledzeniu zasobów i innych.
Główne cechy
- Transmisja na duże odległości, do 1 km lub dalej w zasięgu wzroku.
- Opcje szerokości pasma kanału 1/2/4/8 MHz.
- Obsługa pasm częstotliwości Sub-1 GHz, zakres częstotliwości: 902~928 MHz.
- Maksymalna moc wyjściowa: 21 dBm.
- Tryb hibernacji (wewnętrzne / zewnętrzne wybudzanie).
- 802.11ah OFDM PHY obsługujący certyfikację WFA HaLow.
- 802.11ah MAC obsługujący certyfikację WFA HaLow.
- Wysoka prędkość transmisji danych, maksymalna prędkość pojedynczego strumienia 32,5 Mbps przy 8 MHz lub 15 Mbps przy kanale 4 MHz.
- Szeroki zakres funkcji bezpieczeństwa.
- Obsługa różnych opcji interfejsu, w tym SDIO 2.0, 2* UART.
- Projekt otworu stemplowego 1,27 mm, łatwy do integracji.
- Zintegrowany przetwornik DC-DC obsługujący napięcie zasilania od 3,0V do 3,6V.
Specyfikacje
| Parametry | Opis |
|---|---|
| Główny układ scalony | MM6108IQ |
| Zasilacz | 3,0~3,6 V |
| standard HaLow | IEEE 802.11ah |
| Szerokość paska | 1/2/4/8 MHz |
| Interfejs | 38 pinów nagłówka |
| opakowanie z wyprowadzeniami | LLC |
| Temperatura pracy | -40 ~ 85℃ |
| Wilgotność robocza | 10%～90%, bez kondensacji |
| Wymiary | 18,5*14*26 mm |
| Prędkość transmisji danych | 32,5 Mbps przy 8 MHz |
| Wyświetlacz | wbudowany wyświetlacz TFT-LCD 1,14 cala |
Aplikacja
Wi-Fi HaLow może płynnie integrować się z tradycyjnymi sieciami Wi-Fi lub Ethernet i jest odpowiedni dla większości scenariuszy IoT, zwłaszcza tych wymagających długiego zasięgu i szybkiej transmisji.
- Inteligentny dom i miasto
- Sterowanie automatyką przemysłową
- Zarządzanie i śledzenie zasobów
- Brama WiFi-HaLow i czujniki zbliżeniowe
- Aktualizacja informacji starych urządzeń
- Rozszerzenie i mostkowanie Wi-Fi/Ethernet/Wi-Fi_HaLow
- Dostęp do internetu na obszarach wiejskich i budowa sieci LAN
- Rozwój urządzeń WiFi HaLow
- Zdalny monitoring kamer i pokrycie martwych stref sieci
- Cyfrowa transformacja starszego sprzętu
Opis

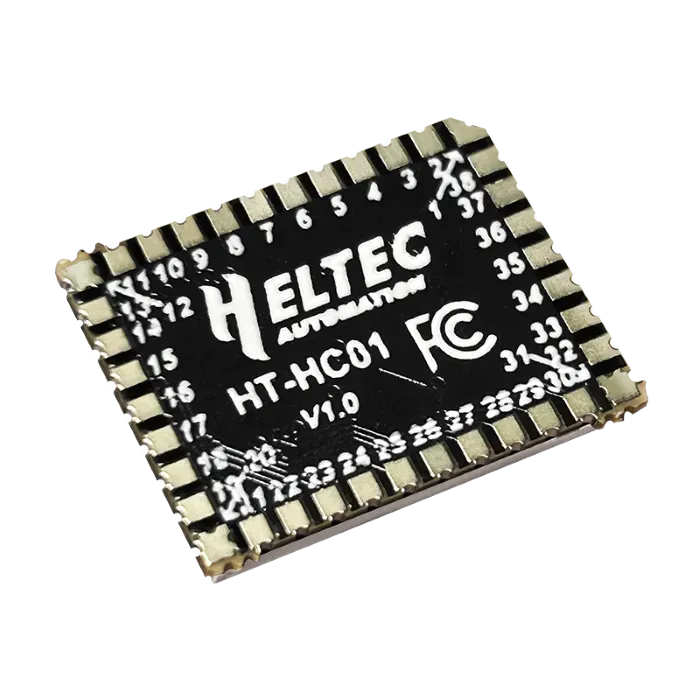

Mapa pinów
Podświetlenie
wydajny sprzęt
Wymiary
Najczęściej zadawane pytania
- Host powinien obsługiwać SDIO w wersji 2.0 z prędkościami zegara do 50 MHz. Wolniejsze prędkości zegara wpłyną na maksymalną osiągalną przepustowość.
- Minimalnie wymagane są 2 piny GPIO jako wyjścia CMOS do sterowania sygnałami RESET i WAKE. Jeśli używane jest oszczędzanie energii, potrzebny jest trzeci pin GPIO ustawiony jako wejście CMOS do odbioru sygnału BUSY z modułu.
- Linie danych i poleceń SDIO powinny być podciągnięte rezystorami 10k-100k zgodnie ze specyfikacją SDIO 2.0.
Wybierając CPU hosta do interfejsu przez SPI z modułem MM6108-MF08551, należy wziąć pod uwagę następujące zalecenia, aby osiągnąć najlepszą przepustowość:
- Host powinien obsługiwać przerwania wyzwalane poziomem.
- Host powinien obsługiwać tryb SPI pełnego dupleksu.
- Host powinien obsługiwać transakcje oparte na DMA na magistrali SPI.
Wszystkie nieużywane cyfrowe piny IO muszą być podciągnięte do zasilania lub masy, aby zapobiec ich unoszeniu się. Brak takiego działania spowoduje wyższy prąd upływu na zasilaniu VDDIO.
Dokumenty i zasoby
- [Docs] — Instrukcja obsługi
- [Attachment] — Schemat ideowy
- [Attachment] — Karta katalogowa
- [Resource] — Powiązane zasoby
Lista pakowania
Domyślna lista pakowania bez wyboru akcesoriów jest następująca:
| Przedmiot | Ilość |
|---|---|
| Moduł HC01 | x1 |
