W stale rozwijającym się świecie IoT i automatyki domowej, M5Stack Dial wyróżnia się jako potężne i wszechstronne narzędzie dla programistów i twórców. Ten moduł enkodera obrotowego oparty na ESP32-S3 został zaprojektowany, aby uprościć interakcje użytkownika, co czyni go doskonałym wyborem do sterowania inteligentnym domem, automatyzacji przemysłowej oraz niestandardowych zastosowań IoT. Wyposażony w 1,28-calowy okrągły ekran dotykowy TFT, moduł RFID oraz zegar czasu rzeczywistego (RTC), M5Stack Dial zapewnia intuicyjny i funkcjonalny interfejs dla różnych projektów.
W tym artykule omówimy kluczowe cechy M5Stack Dial, jego komponenty sprzętowe, kompatybilność programistyczną oraz potencjalne zastosowania w rozwoju IoT. Niezależnie od tego, czy jesteś doświadczonym inżynierem, czy hobbystą chcącym wzbogacić swoje inteligentne projekty, M5Stack Dial oferuje liczne możliwości.
Zanurzmy się w szczegóły i odkryjmy, jak ten inteligentny pokrętło obrotowe może zrewolucjonizować twoje następne dzieło IoT.
Eksploracja komponentów sprzętowych
M5Stack Dial to moduł pełen funkcji, zaprojektowany, aby zapewnić intuicyjny i przyjazny dla użytkownika interfejs sterowania dla aplikacji IoT. Przyjrzyjmy się jego kluczowym komponentom sprzętowym i zrozummy, jak przyczyniają się do jego wszechstronności.
1,28-calowy okrągły ekran dotykowy TFT
1,28-calowy okrągły wyświetlacz TFT LCD oferuje jasny i kolorowy obraz, poprawiając interfejs użytkownika. Dzięki obsłudze dotyku pojemnościowego użytkownicy mogą łatwo wchodzić w interakcję z urządzeniem, co czyni go idealnym do sterowników inteligentnego domu, nawigacji w menu oraz niestandardowych pulpitów.
Enkoder obrotowy do precyzyjnej kontroli
W sercu M5Stack Dial znajduje się wysokoprecyzyjny enkoder obrotowy. Umożliwia on użytkownikom obracanie pokrętła dla płynnych, stopniowych regulacji, idealnych do kontroli głośności, strojenia parametrów i wyboru w menu.
Moduł wykrywania RFID
Jedną z wyróżniających się cech jest zintegrowany moduł wykrywania RFID. Ta funkcjonalność umożliwia bezstykową autoryzację i kontrolę dostępu, co czyni ją cennym dodatkiem do systemów bezpieczeństwa, inteligentnych zamków i spersonalizowanych ustawień użytkownika.
Wbudowany układ RTC i brzęczyk
M5Stack Dial zawiera układ zegara czasu rzeczywistego (RTC), zapewniający dokładne odmierzanie czasu nawet wtedy, gdy urządzenie jest wyłączone. Dodatkowo wbudowany buzzer zapewnia sprzężenie zwrotne dźwiękowe, które może być przydatne do alertów, powiadomień i interaktywnych doświadczeń użytkownika.
Przyciski pod ekranem
Poza dotykowym i obrotowym sterowaniem, urządzenie posiada również fizyczne przyciski pod ekranem. Przyciski te można dostosować do dodatkowych opcji sterowania, co poprawia użyteczność w zastosowaniach przemysłowych i konsumenckich.
Opcje zasilania i łączności
M5Stack Dial został zaprojektowany z wieloma opcjami zasilania i łączności, zapewniając elastyczność w różnych zastosowaniach IoT. Niezależnie od tego, czy budujesz samodzielny kontroler, integrujesz go z większym systemem, czy używasz do operacji zdalnych, moduł oferuje niezawodne i elastyczne rozwiązania zasilania.
Wszechstronne wejścia zasilania
Aby dostosować się do różnych zastosowań, M5Stack Dial obsługuje wiele metod zasilania:
- 6-36V DC Wejście: Idealne dla systemów przemysłowych i wbudowanych, które wymagają stabilnych zewnętrznych źródeł zasilania.
- Zasilanie USB-C: Zapewnia łatwe połączenie do prototypowania i rozwoju, umożliwiając dostarczanie zasilania z standardowych adapterów USB.

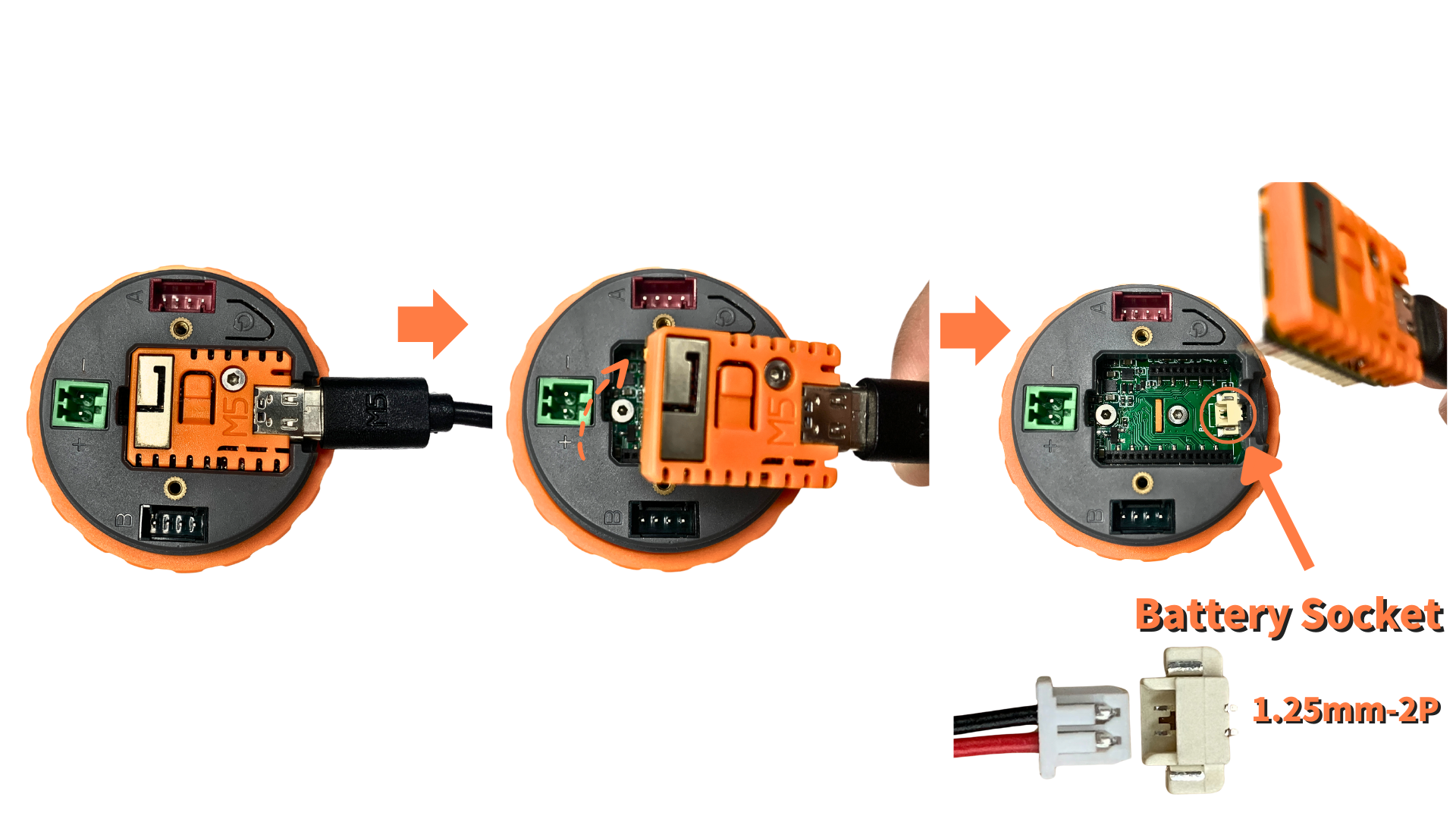

- Obsługa zewnętrznej baterii: Umożliwia przenośne i bezprzewodowe zastosowania, co czyni go odpowiednim dla mobilnych urządzeń IoT.
Interfejsy rozszerzeń: PORTA i PORTB
Dla zwiększonej łączności, M5Stack Dial zawiera dwa porty rozszerzeń: PORTA i PORTB. Te porty umożliwiają płynną integrację z innymi modułami M5Stack oraz zewnętrznymi urządzeniami peryferyjnymi:
- PORTA (I2C + GPIO): Obsługuje czujniki, wyświetlacze i zewnętrzne kontrolery za pomocą protokołu I2C.
- PORTB (GPIO + UART): Umożliwia komunikację z urządzeniami szeregowymi, w tym modułami bezprzewodowymi, siłownikami i dodatkowymi czujnikami.
Dzięki tym elastycznym opcjom zasilania i rozbudowy, M5Stack Dial jest nie tylko potężnym pokrętłem obrotowym, ale także wszechstronnym elementem w każdej konfiguracji IoT.
Platformy programistyczne i rozwojowe
M5Stack Dial jest zaprojektowany z myślą o wygodzie programistów, oferując kompatybilność z wieloma platformami programistycznymi. Niezależnie od tego, czy jesteś początkującym, czy doświadczonym programistą, możesz łatwo zintegrować ten moduł ze swoimi projektami IoT, korzystając z popularnych frameworków.
Kompatybilność z Arduino
Podobnie jak wiele modułów opartych na ESP32, M5Stack Dial jest w pełni kompatybilny z Arduino IDE. Programiści mogą łatwo pisać, przesyłać i testować swój kod, korzystając z istniejących bibliotek ESP32. Dzięki wsparciu dla interfejsów I2C, UART i GPIO, Arduino oferuje prosty, a zarazem potężny sposób na wykorzystanie funkcji modułu.
UIFlow: rozwiązanie bez kodu/niska ilość kodu
Dla tych, którzy wolą bardziej wizualne podejście, M5Stack Dial obsługuje UIFlow, intuicyjny interfejs programowania oparty na blokach. UIFlow pozwala użytkownikom przeciągać i upuszczać funkcjonalne bloki, umożliwiając szybkie prototypowanie i eksperymentowanie bez pisania obszernego kodu. Dzięki temu M5Stack Dial jest doskonałym wyborem dla nauczycieli, hobbystów i szybkiego prototypowania IoT.
Wsparcie ESP-IDF dla zaawansowanego rozwoju
Dla profesjonalistów i zaawansowanych użytkowników, M5Stack Dial jest w pełni kompatybilny z ESP-IDF (Espressif IoT Development Framework). Ta platforma zapewnia głęboką kontrolę nad chipem ESP32-S3, umożliwiając deweloperom optymalizację wydajności, zużycia energii oraz zaawansowanych funkcji łączności, takich jak Wi-Fi i Bluetooth. ESP-IDF jest idealny do tworzenia niestandardowego oprogramowania układowego i zastosowań przemysłowych.
Dzięki wsparciu dla wielu platform programistycznych, M5Stack Dial zapewnia elastyczność dla różnych potrzeb użytkowników, od prostych projektów DIY po zaawansowane rozwiązania IoT.
Praktyczne zastosowania pokrętła M5Stack
Dzięki kompaktowej konstrukcji, interfejsowi dotykowemu oraz funkcji enkodera obrotowego, M5Stack Dial jest doskonałym wyborem do różnych zastosowań. Od inteligentnej automatyki domowej po przemysłowe systemy sterowania, deweloperzy mogą wykorzystać ten moduł na wiele sposobów.
Systemy sterowania inteligentnym domem
Jednym z najpopularniejszych zastosowań M5Stack Dial jest inteligentna automatyka domowa. Połączenie pokrętła obrotowego i ekranu dotykowego pozwala użytkownikom kontrolować urządzenia inteligentnego domu, takie jak:
- Dostosowywanie jasności oświetlenia i ustawień koloru.
- Regulacja temperatury termostatu dla energooszczędnej kontroli klimatu.
- Kontrolowanie systemów rozrywki domowej dla płynnych doświadczeń użytkownika.
Projekty IoT
M5Stack Dial to cenny komponent dla aplikacji IoT, oferujący konfigurowalny interfejs użytkownika dla szerokiego zakresu urządzeń. Możliwe zastosowania obejmują:
- Inteligentne urządzenia kuchenne: Dostosuj ustawienia ekspresów do kawy, frytkownic beztłuszczowych lub piekarników.
- Połączone pulpity nawigacyjne: Wyświetlaj dane czujników IoT w czasie rzeczywistym, w tym temperaturę i wilgotność.
- Sterowanie gestami: Wdrażaj intuicyjne interakcje dla urządzeń połączonych.
Systemy kontroli dostępu
Dzięki wbudowanemu modułowi RFID, M5Stack Dial może być używany do bezpiecznych rozwiązań kontroli dostępu. Deweloperzy mogą go zintegrować z:
- Systemy bezpieczeństwa biurowe i domowe z uwierzytelnianiem opartym na RFID.
- Inteligentne szafki i rozwiązania do przechowywania.
- Spersonalizowane profile użytkowników dla urządzeń publicznych lub współdzielonych.
Automatyka przemysłowa
W środowiskach przemysłowych precyzyjna kontrola jest niezbędna. Obrotowy enkoder i ekran dotykowy M5Stack Dial sprawiają, że jest to doskonały wybór do:
- Dostosowywanie parametrów maszyny w fabrykach i warsztatach.
- Monitorowanie i kontrola przemysłowych urządzeń IoT.
- Służy jako konfigurowalny interfejs HMI (człowiek-maszyna) dla systemów wbudowanych.
Te praktyczne zastosowania podkreślają wszechstronność M5Stack Dial w nowoczesnej technologii. Niezależnie od tego, czy jest używany w automatyce domowej, bezpieczeństwie czy kontroli przemysłowej, zapewnia intuicyjny interfejs do płynnej interakcji.
Pierwsze kroki z M5Stack Dial
Konfiguracja M5Stack Dial to prosty proces, niezależnie od tego, czy jesteś początkującym, czy doświadczonym programistą. Ta sekcja przeprowadzi Cię przez początkową konfigurację, ustawienia i podstawowe przykłady kodowania, aby rozpocząć pracę z Twoimi projektami IoT.
Początkowa konfiguracja i ustawienia
Przed rozpoczęciem prac rozwojowych upewnij się, że masz gotowe następujące komponenty:
- Moduł M5Stack Dial
- Kabel USB-C do zasilania i przesyłania danych
- Komputer z kompatybilnym środowiskiem programistycznym
Wykonaj następujące kroki, aby skonfigurować urządzenie:
- Zasil urządzenie: Podłącz M5Stack Dial do źródła zasilania USB-C lub zewnętrznej baterii.
- Zainstaluj sterowniki: Jeśli używasz systemu Windows, zainstaluj niezbędne sterowniki USB-do-serial, aby wykryć urządzenie.
- Wybierz platformę programistyczną: Wybierz pomiędzy Arduino IDE, UIFlow lub ESP-IDF.
- Zainstaluj wymagane biblioteki: Dla Arduino zainstaluj bibliotekę M5Stack z Menedżera bibliotek.
- Przetestuj wyświetlacz i enkoder obrotowy: Załaduj prosty przykładowy kod, aby przetestować funkcję ekranu dotykowego i obrotowego.
Przykładowe projekty i samouczki
Po zakończeniu konfiguracji możesz zacząć eksperymentować z przykładowymi projektami. Oto kilka pomysłów przyjaznych dla początkujących:
- Podstawowy interfejs użytkownika z pokrętłem obrotowym: Utwórz proste menu, które nawigujesz za pomocą enkodera obrotowego.
- Kontroler inteligentnego domu: Reguluj światła lub urządzenia podłączone do Wi-Fi za pomocą pokrętła.
- Kontrola dostępu oparta na RFID: Użyj wbudowanego modułu RFID, aby przyznać lub odmówić dostępu użytkownikom.
- Panel IoT w czasie rzeczywistym: Wyświetlaj dane z czujników na żywo za pomocą ekranu TFT.
Aby uzyskać bardziej szczegółowy przewodnik, sprawdź oficjalną dokumentację M5Stack oraz samouczki online od społeczności.
Najczęściej zadawane pytania (FAQ)
Czym jest M5Stack Dial i jak działa?
M5Stack Dial to inteligentny pokrętło obrotowe oparte na ESP32-S3 z wyświetlaczem dotykowym, enkoderem obrotowym, modułem RFID oraz wieloma opcjami łączności. Został zaprojektowany do zastosowań IoT, automatyki domowej oraz systemów sterowania przemysłowego. Użytkownicy mogą wchodzić w interakcję z urządzeniem za pomocą pokrętła obrotowego, ekranu dotykowego lub fizycznych przycisków.
Czy pokrętło M5Stack może być używane z innymi modułami opartymi na ESP32?
Tak, M5Stack Dial jest w pełni kompatybilny z innymi modułami M5Stack opartymi na ESP32. Może komunikować się za pomocą interfejsów I2C, UART i GPIO, co ułatwia integrację z czujnikami, wyświetlaczami i innymi płytkami rozwojowymi.
Jakie języki programowania są kompatybilne z M5Stack Dial?
M5Stack Dial obsługuje wiele platform programistycznych, w tym:
- Arduino (C++) - Idealne do szybkiego prototypowania i rozwoju systemów wbudowanych.
- UIFlow (Blockly + MicroPython) - Wizualne narzędzie programistyczne dla początkujących.
- ESP-IDF (C) - Oficjalny framework do profesjonalnego rozwoju z ESP32.
Jak można wykorzystać moduł tarczy obrotowej w projektach inteligentnego domu?
Obrotowy pokrętło może być używane jako sterownik inteligentnego domu do regulacji oświetlenia, temperatury lub odtwarzania mediów. Dzięki integracji z Wi-Fi i MQTT, może wysyłać polecenia do systemów automatyki domowej, takich jak Home Assistant lub OpenHAB.
Czy M5Stack Dial jest przyjazny dla początkujących?
Tak! Dzięki UIFlow, nawet użytkownicy bez doświadczenia w kodowaniu mogą tworzyć projekty za pomocą interfejsu przeciągnij i upuść. Dla tych z doświadczeniem programistycznym, Arduino IDE zapewnia prosty punkt startowy do rozwoju systemów wbudowanych.
Wniosek
M5Stack Dial to potężny i wszechstronny moduł enkodera obrotowego zaprojektowany do projektów IoT, inteligentnej automatyki domowej oraz systemów sterowania przemysłowego. Dzięki procesorowi ESP32-S3, wyświetlaczowi dotykowemu, modułowi RFID oraz licznym opcjom rozszerzeń, oferuje przyjazny dla użytkownika i wysoce konfigurowalny interfejs dla programistów na każdym poziomie.
Niezależnie od tego, czy chcesz zbudować interaktywny pulpit IoT, inteligentny kontroler domu, czy przemysłowy HMI, M5Stack Dial oferuje elastyczność i łatwość integracji potrzebne do innowacyjnych zastosowań. Dzięki wsparciu dla Arduino, UIFlow oraz ESP-IDF, jest odpowiedni zarówno dla początkujących, jak i zaawansowanych programistów.
Jeśli jesteś gotowy, aby przenieść swoje projekty IoT na wyższy poziom, odkryj M5Stack Dial na OpenELAB i zacznij budować już dziś!
