Czym jest 6-kanałowy moduł przekaźnikowy Wi-Fi?
Kluczowe cechy
-
Integracja z inteligentnym domem: Bezproblemowo integruje się z Home Assistant za pomocą preinstalowanego ESPHome firmware, umożliwiając zdalne sterowanie i automatyzację urządzeń przez Wi-Fi bez skomplikowanej konfiguracji.
-
Sześć niezależnych przekaźników: Wyposażony w 6 niezależnych kanałów przekaźnikowych, ten moduł pozwala zarządzać wieloma urządzeniami DC jednocześnie. Od świateł po silniki, to idealne kompleksowe rozwiązanie do automatyki inteligentnego domu.
-
Zasilany przez XIAO ESP32-C6: Napędzany przez Seeed Studio XIAO ESP32-C6, zapewnia niezawodne Wi-Fi, BLE 5.0, Zigbee i Thread łączność, zapewniając silną wydajność dla wszystkich Twoich potrzeb automatyzacji.
-
Rozszerzalny projekt: zawiera dwa porty interfejsu Grove do szybkiego i łatwego podłączenia dodatkowych czujników lub siłowników Grove. Rozszerz swój zestaw bez wysiłku, bez skomplikowanego okablowania czy modyfikacji.
-
Kompaktowy i przyjazny dla programistów: Kompaktowa konstrukcja oszczędza miejsce, zapewniając jednocześnie niezawodność na poziomie profesjonalnym. W pełni kompatybilny z Arduino IDE, co czyni go doskonałym wyborem zarówno dla początkujących, jak i zaawansowanych programistów.
Specyfikacje
| Procesor | XIAO ESP32-C6 |
| Napięcie wejściowe (Type-C) | DC 5V (Dla XIAO) |
| Interfejsy | 2,4 GHz Wi-Fi 6, 1xIIC(Grove), 1xUART(Grove), USB(Type-C) |
| Wyniki | 6 kanałów przekaźnikowych, każdy z COM, NC, NO 10A 30VDC (zalecane) 10A 250VAC |
| Wymiary | 97mm*92mm*31mm |
| Obudowa | 3D wydrukowany Colcor: Czarny Materiał: PLA |

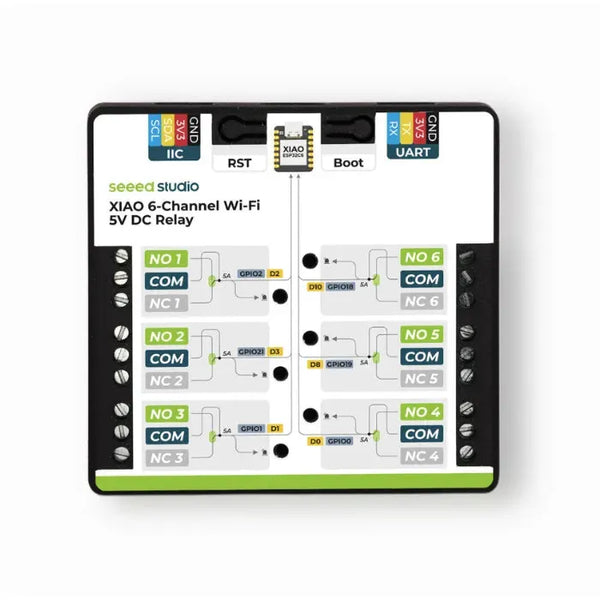

Układ fizyczny i połączenia
| XIAO GPIO | Kanał przekaźnikowy |
| GPIO2 | Przekaźnik 1 |
| GPIO21 | Przekaźnik 2 |
| GPIO1 | Przekaźnik 3 |
| GPIO0 | Przekaźnik 4 |
| GPIO19 | Przekaźnik 5 |
| GPIO18 | Przekaźnik 6 |
-
NO (Normalnie Otwarte): Normalnie otwarty zacisk. Domyślnie ten zacisk nie jest połączony z zaciskiem wspólnym (COM). Gdy przekaźnik jest aktywowany, zacisk NO łączy się z zaciskiem COM. Zazwyczaj jest używany do sterowania przełącznikiem obciążenia.
-
COM (Wspólny): Wspólny zacisk przekaźnika, używany jako punkt połączenia do jednej strony obwodu.
-
NC (Normalnie Zamknięty): Normalnie zamknięty zacisk. Domyślnie ten zacisk jest połączony z zaciskiem wspólnym (COM). Gdy przekaźnik jest aktywowany, połączenie między zaciskiem NC a zaciskiem COM zostaje przerwane. Zazwyczaj jest używany w scenariuszach wymagających kontroli rozłączenia.
Jak korzystać z 6-kanałowego urządzenia przekaźnikowego Wi-Fi?
Przygotowanie przed rozpoczęciem
-
Główne komponenty: 6-kanałowy moduł przekaźnika Wi-Fi oraz Home Assistant Green
-
Sieć: Stabilne Wi-Fi dla płynnej interakcji między sprzętem a Home Assistant.
Krok 1 Konfiguracja Home Assistant
-
Instalacja: homeassistant jest już wstępnie zainstalowany w Home Assistant Green.
-
Włączanie ESPHome Dodatek:1. Uzyskaj dostęp do pulpitu Home Assistant.2. Przejdź do sekcji „Dodatki” i wyszukaj dodatek ESPHome.3. Kliknij „Zainstaluj”, a następnie „Uruchom”, aby go włączyć.4. Po zainstalowaniu skonfiguruj dodatek, aby zapewnić prawidłową komunikację z XIAO ESP32C6.
Krok 2 Przygotowanie modułu przekaźnika
-
Ponowne wgrywanie oprogramowania układowego: Jeśli obecne oprogramowanie ulegnie uszkodzeniu lub wymaga przywrócenia ustawień fabrycznych.
-
Aktualizacja oprogramowania układowego: Aby zainstalować nowszą wersję oferującą ulepszone funkcje lub możliwości.
-
Użyj Narzędzia internetowego, aby szybko i łatwo wgrać oprogramowanie układowe. Po prostu postępuj zgodnie z instrukcjami wyświetlanymi na ekranie:
1. Kliknij POŁĄCZ, aby rozpocząć proces łączenia
2. Narzędzie automatycznie zajmie się aktualizacją oprogramowania układowego za Ciebie.
-
Aby użyć tej metody, wykonaj następujące kroki:1. Pobierz oprogramowanie układowe: Pobierz plik oprogramowania .bin z podanego linku i rozpakuj go.2. Podłącz urządzenie: Podłącz zestaw czujników do komputera.3. Dostęp do ESPHome Web: Przejdź do strony ESPHome Web.4. Wybierz oprogramowanie układowe: Wybierz plik z rozszerzeniem *.factory.bin.5. Postępuj zgodnie z przewodnikiem: Obejrzyj dołączony film, aby uzyskać instrukcję krok po kroku dotyczącą wgrywania oprogramowania układowego za pomocą ESPHome Web：
Krok 3 Konfiguracja sieci
-
Włącz punkt dostępowy: Po pierwszym włączeniu moduł utworzy sieć Wi-Fi (SSID: seeedstudio-6-channel-relay).
-
Konfiguracja dostępu:
Połącz się z siecią za pomocą telefonu lub komputera.
Otwórz przeglądarkę i przejdź do http://192.168.4.1.
Wprowadź SSID i hasło swojej domowej sieci Wi-Fi.
-
Integracja z Home Assistant:
Po połączeniu z siecią domową, moduł będzie widoczny w Home Assistant w sekcji Ustawienia -> Urządzenia i usługi.
W ten sposób możesz podłączyć moduł do swojej sieci Home Assistant i pozwolić Home Assistant go wykryć.
Krok 4 Dodaj urządzenie modułu
-
Automatyczne wykrywanie:
1. Upewnij się, że ESPHome jest zainstalowany w Home Assistant.
2. Przejdź do Ustawienia -> Urządzenia i usługi -> Integracje i poszukaj urządzenia
-
Ręczna konfiguracja: Jeśli urządzenie nie zostanie wykryte automatycznie, dodaj je ręcznie, podając jego adres IP.
Po dodaniu urządzenia możesz zobaczyć wszystkie sześć przełączników na stronie Przegląd.
Możesz również ustawić nazwę każdego przełącznika indywidualnie.
Krok 5 Podłącz urządzenia, którymi chcesz sterować
-
Okablowanie:
1. Postępuj zgodnie z sekcją Układ Fizyczny i Połączenia, aby podłączyć moduł przekaźnika.
2. Upewnij się, że wszystkie połączenia są bezpieczne i nie ma odsłoniętych przewodów.
-
Włącz zasilanie:
1. Włącz moduł przez USB.
2. Włącz zasilacz prądu stałego, aby sterować innymi urządzeniami elektrycznymi.
Ostrzeżenie o bezpieczeństwie:
Ten moduł przekaźnikowy jest przeznaczony do pracy przy niskim napięciu stałym. Nie podłączaj go do zasilania prądem zmiennym, aby uniknąć zagrożeń elektrycznych. Zawsze odłączaj zasilanie przed podłączaniem przekaźnika, aby zapobiec zwarciom i porażeniu prądem.
Najczęściej zadawane pytania
Dlaczego powinienem wybrać Seeed Studio XIAO 6-kanałowe przekaźnik Wi-Fi 5V DC?
Seeed Studio XIAO 6-kanałowe przekaźnik Wi-Fi 5V DC jest idealny do automatyzacji urządzeń DC, takich jak światła i silniki w inteligentnych systemach domowych. Zasilany przez XIAO ESP32-C6, obsługuje Wi-Fi, BLE, Zigbee oraz Thread, zapewniając płynną integrację z platformami takimi jak Home Assistant. Jego kompaktowa konstrukcja, wstępnie zainstalowane oprogramowanie układowe oraz porty rozszerzeń Grove czynią go przyjaznym dla użytkownika i wszechstronnym, podczas gdy wsparcie Arduino IDE pozwala na dostosowanie. Jeśli potrzebujesz niezawodnego, oszczędzającego miejsce i bogatego w funkcje przekaźnika do projektów IoT, ten moduł jest doskonałym wyborem.
Jak mogę sprawdzić, czy mój przekaźnik działa?
Oto kilka sugestii, jak sprawdzić, czy Twój Seeed Studio XIAO 6-Channel Wi-Fi 5V DC Relay działa prawidłowo:
-
Włącz zasilanie: Upewnij się, że moduł jest podłączony do zasilacza 5V DC i sprawdź lampki kontrolne.
-
Połączenie Wi-Fi: Potwierdź, że łączy się z Twoją siecią lub pojawia się w Home Assistant, jeśli jest wstępnie wgrany ESPHome.
-
Test przekaźnika: Podłącz obciążenie prądu stałego (np. diodę LED lub silnik) do wyjścia przekaźnika i przełączaj je za pomocą interfejsu sterowania.
-
Diody LED przekaźnika: Sprawdź, czy diody sygnalizacyjne zapalają się po aktywacji przekaźników.
Jeśli to nie działa, sprawdź zasilanie, okablowanie i oprogramowanie układowe.
Czy mogę korzystać z portu USB podczas podłączenia do zasilania sieciowego?
Nie, korzystanie z USB podczas podłączenia do zasilania sieciowego może uszkodzić urządzenie lub stworzyć zagrożenie bezpieczeństwa.
Czy ten moduł może działać bez Home Assistant?
Tak, modułem można sterować za pomocą jego lokalnego adresu IP lub zintegrować go z innymi platformami obsługującymi ESPHome lub MQTT.
Czy jest kompatybilny z innymi platformami inteligentnego domu oprócz Home Assistant?
Tak, to przekaźnik może współpracować z innymi platformami, takimi jak OpenHAB czy Node-RED, ale jest przede wszystkim zaprojektowany do bezproblemowej integracji z Home Assistant. Może również działać z platformami, które obsługują ESPHome, ponieważ jest fabrycznie wyposażony w oprogramowanie ESPHome.
Czy porty Grove obsługują określone typy czujników lub siłowników?
Tak, porty Grove obsługują szeroką gamę czujników i siłowników. Możesz podłączyć różne czujniki temperatury, wilgotności, ruchu lub poziomu światła, a także siłowniki takie jak silniki lub elektromagnesy, aby jeszcze bardziej rozszerzyć swój projekt automatyzacji.
