Let op: Dit product is een voorverkoopproduct, de levertijd bedraagt ongeveer 1 maand na de veiling.

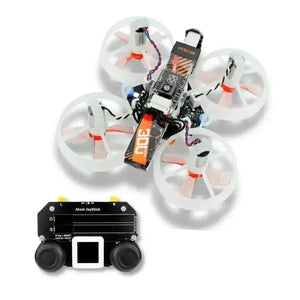

Inclusief
M5Stamp Vlieg x 1
M5Atom Joystick x 1

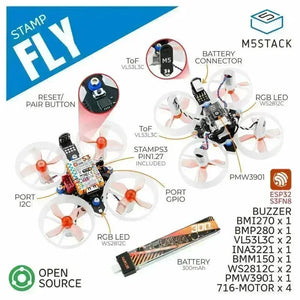

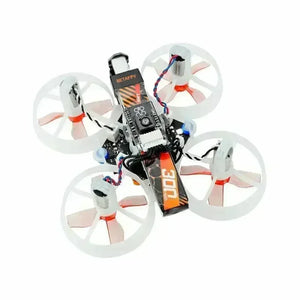

M5Stamp Vliegen
De M5Stamp Vlieg is een opwindende programmeerbare open-source quadcopter kit die een scala aan functies biedt voor drone-enthousiastelingen en ontwikkelaars. Laten we de belangrijkste componenten ervan eens bekijken:
-
Hoofdcontroller (StampS3) : De StampS3 fungeert als het centrale brein van de quadcopter. Het integreert een BMI270 6-assige gyroscoop voor nauwkeurige bewegingsdetectie en een BMM150 3-assige magnetometer voor het detecteren van oriëntatie en richting.
-
Hoogte- en obstakelsensoren:
- BMP280 Luchtdruksensor : Meet de atmosferische druk om de hoogte te bepalen.
- VL53L3(ToF) afstandssensoren : Deze sensoren zorgen voor nauwkeurig vasthouden van de hoogte en het vermijden van obstakels.
-
Optische stromingssensor ( PMW3901MB-TXQT ) : zorgt voor verplaatsingsdetectie, wat cruciaal is voor stabiele zweefbeweging en positiecontrole.
-
Extra functies:
- Zoemer: gebruikt voor audiofeedback of waarschuwingen.
- WS2812 RGB-LED's: deze LED's geven de status aan en maken visuele interactie mogelijk.
- Resetknop: Handig voor opnieuw opstarten of probleemoplossing.
- 300 mAh hoogspanningsbatterij: voedt de quadcopter.
- Hogesnelheidskernloze motoren: Vier motoren drijven de propellers aan.
-
PCB Kenmerken:
- INA3221AIRGVR: bewaakt realtime stroom en spanning.
- Grove-connectoren: twee connectoren voor het toevoegen van extra sensoren of randapparatuur.
-
Controleopties:
- Atom Joystick : U kunt de M5Stamp Fly besturen met een Atom Joystick via de ESP-NOW- protocol .
- Automatische en handmatige modi: kies tussen deze modi voor verschillende vlieggedragingen (bijvoorbeeld nauwkeurig zweven of salto's).
-
Open-source firmware: de broncode van de firmware is open, waardoor deze geschikt is voor educatieve doeleinden, onderzoek en diverse drone-ontwikkelingsprojecten.

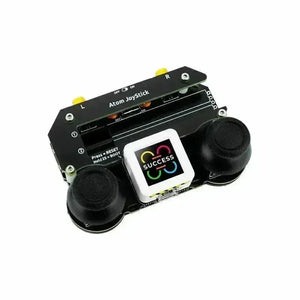

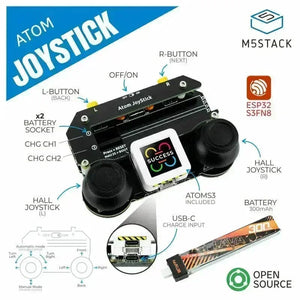

M5Atom Joystick
Laten we eens in de details duiken van de M5Atom Joystick , een veelzijdige programmeerbare afstandsbediening ontworpen voor verschillende toepassingen:
-
Hoofdcontroller ( AtomS3 ) : De AtomS3 fungeert als de centrale verwerkingseenheid voor de M5Atom-joystick. Daarnaast is er een STM32-coprocessor specifieke functies afhandelt.
-
Dubbele joysticks met Hall-sensoren:
- Het apparaat beschikt over twee 5-weg joysticks, uitgerust met Hall-sensoren voor nauwkeurige invoer.
- Met deze joysticks kunnen gebruikers bewegingen in meerdere richtingen regelen.
-
Functietoetsen:
- De M5Atom-joystick heeft twee functieknoppen die kunnen worden aangepast voor specifieke acties.
- Deze knoppen vergroten de flexibiliteit en interactie.
-
Ingebouwde RGB LED's:
- Er zijn RGB-LED's in de joystick geïntegreerd voor statusindicatie en mens-machine-interactie .
- Ze geven visuele feedback en verbeteren de gebruikerservaring.
-
Acculaders:
- Het apparaat is uitgerust met Twee hoogspanningsbatterijlaadcircuits ( TP4067 batterijlaadchip ) .
- Gebruikers kunnen de joystick gemakkelijk opladen.
-
Stamp Vlieg Compatibiliteit:
- De M5Atom-joystick wordt vooraf geladen met de Stamp Fly-besturingsfirmware.
- Het communiceert met de Stamp Fly quadcopter via de ESP-NOW- protocol .
-
Open-Source Firmware:
- De broncode van de firmware is open-source, waardoor maatwerk en aanpassingen mogelijk zijn.
- Dit maakt de M5Atom Joystick geschikt voor diverse projecten:
- Dronebesturing
- Robotbesturing
- Slimme Auto's
- Doe-het-zelf Creaties
Schematische diagram
Download het volledige schematische diagram StampS3_Fly_Hat
Download het volledige schema Stamp_Fly
Download het volledige schema PMW3901MB
Download het volledige schematische diagram Atom JoyStick
Voorbeeld
Arduino: M5StampFly firmwarebroncode
Video
Specificaties
Stempel Vliegen
| Specificatie | Parameter |
|---|---|
| M5StampS3 | ESP32-S3@Xtensa LX7, 8M-FLASH, WiFi, OTG\CDC-ondersteuning |
| Motor | 716-17600kv |
| Afstandssensor | VL53L3CXV0DH/1 (0x52) @ max 3m |
| Optische Flow Sensor | PMW3901MB-TXQT |
| Barometrische Sensor | BMP280 (0x76) @ 300-1100hPa |
| 3-assige magnetometer | BMM150 (0x10) |
| 6-assige IMU-sensor | BMI270 |
| Hof | I2C+UART |
| Accu | 300mAh 1S hoogspannings lithiumbatterij |
| Batterijuitgangsspanning | 4,35V |
| Batterijduur | Ongeveer 4 minuten |
| Huidige/spanning detectie | INA3221AIRGVR (0x40) |
| Buzzer | Ingebouwde passieve buzzer @ 5020 |
| bedrijfstemperatuur | 0-40°C |
| Product grootte | 81,5*81,5*31mm |
| Verpakkingsgrootte | 162*99*36mm |
| productgewicht | 36.8g |
| Verpakkingsgewicht | 70.7g |
Atom JoyStick
| Specificatie | Parameter |
|---|---|
| MCU | STM32F030F4P6 |
| RGB | WS2812C |
| Oplader IC | TP4067@4.35V |
| Accu | 300mAh |
| Laadstroom | DC5V/430mA |
| Oplaadtijd van de batterij (Ingang: 5V/1A) | Ongeveer 55 minuten |
| Batterijuitgangsspanning | 4,35V |
| knop | Links/Rechts Knop |
| Buzzer | Ingebouwde passieve buzzer@5020 |
| bedrijfstemperatuur | 0-40°C |
| Product grootte | 84*60*31,5mm |
| Verpakkingsgrootte | 162*99*36mm |
| productgewicht | 63.5g |
| Verpakkingsgewicht | 96.7g |
