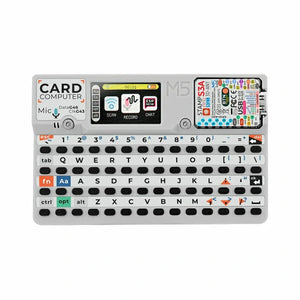

M5Stack Cardputer met M5StampS3 v1.1
Garantie Veilige Afreken
Shipping & Delivery Information
🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.
📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.
✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.
Cardputer v1.1 is een krachtige kaartcomputer ontworpen voor ingenieurs, volledig geüpgraded ten opzichte van de originele Cardputer. De nieuwe versie beschikt over een geheel nieuwe StampS3A microcontroller en geoptimaliseerde kernmodule-antenne en toetsen, wat de systeemstabiliteit en gebruikerservaring aanzienlijk verbetert.
Op het gebied van bediening en interactie is het product uitgerust met een 56-toetsen toetsenbord en een 1,14-inch TFT scherm voor efficiënte weergave en bediening; de aan boord aanwezige SPM1423 digitale MEMS microfoon ondersteunt opname- en wake-upfuncties en geeft audio weer via een geïntegreerde cavity luidspreker; daarnaast biedt een infraroodzender externe infrarood bedieningsmogelijkheden.
Voor uitgebreide functionaliteit faciliteert een ingebouwde Grove-interface aangepaste sensoruitbreiding; opslag is verbeterd met een Micro SD kaartslot voor eenvoudige uitbreiding van de opslagruimte. Het voedingssysteem maakt gebruik van een interne 120mAh batterij naast een 1400mAh batterij in de basis, met geïntegreerde lithiumbatterij-oplading en boost/buck-circuits om de batterijduur aanzienlijk te verlengen. Structureel is de basis uitgerust met magneten voor metalen hechting en is compatibel met LEGO-studuitbreiding.
Dit product is breed toepasbaar voor snelle functionele verificatie, industriële besturing, huisbesturingssystemen en diverse andere toepassingsscenario's.
Kenmerken

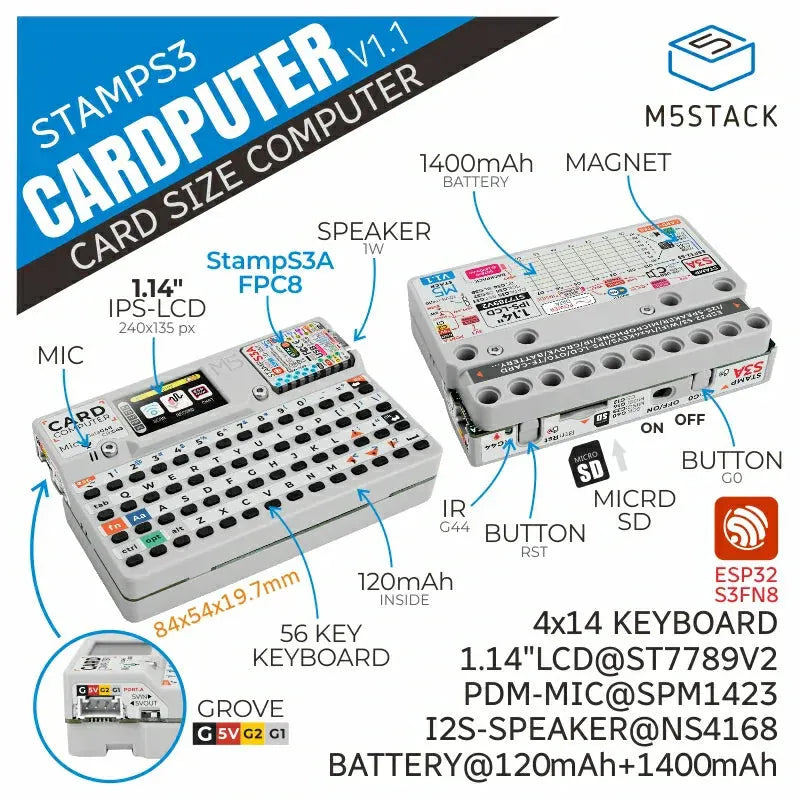

- StampS3A microcontroller
- 56-toetsenbord
- 1,14-inch TFT-scherm
- Cavity speaker en SPM1423 digitale MEMS-microfoon
- Infraroodzender voor infraroodbedieningsinteractie
- HY2.0-4P interface
- Micro SD-kaartsleuf

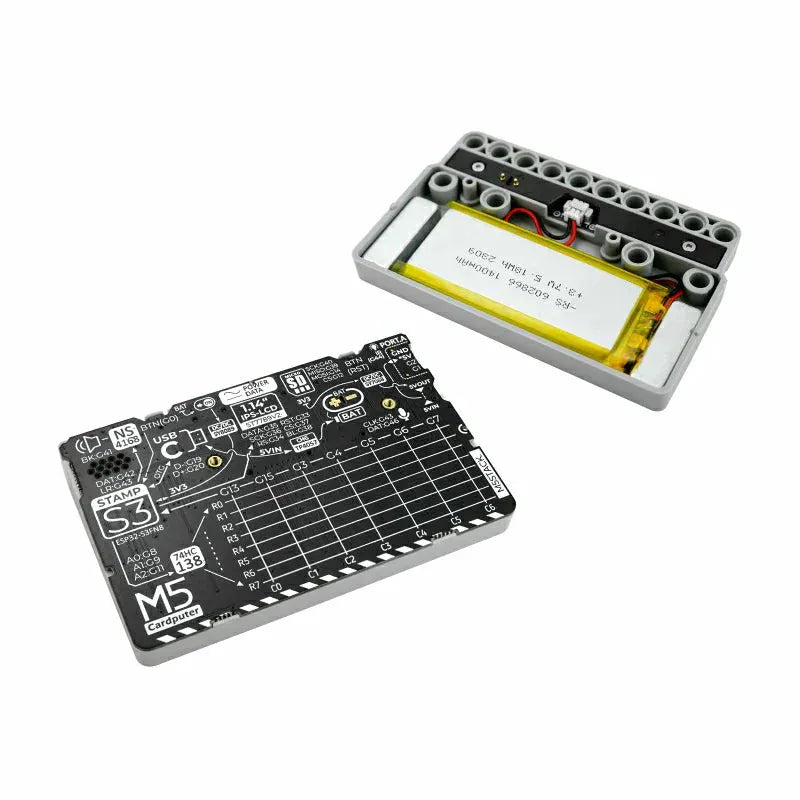

- Ingebouwde 120mAh en basis 1400mAh lithiumbatterijen
- Basis met magneten
- Compatibel met LEGO stud-uitbreiding
- Ontwikkelplatforms
Inclusief

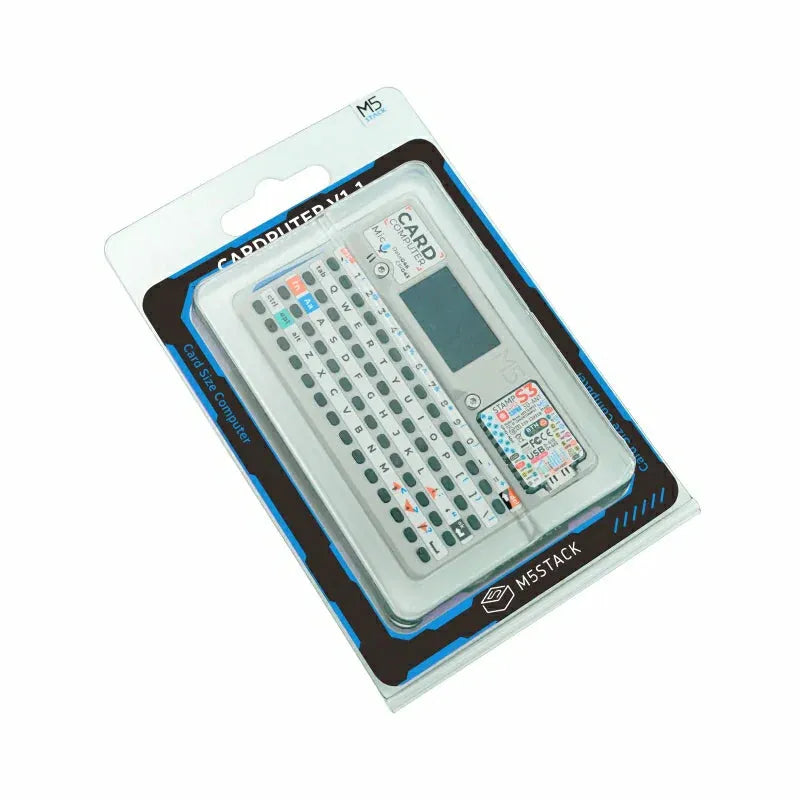

- 1 x Cardputer V1.1
- 1 x L-vormige 1,5mm inbussleutel (voor M2-schroeven)
Toepassingen
- Snelle functionele verificatie en prototyping
- Industriële besturing en automatisering
- Domoticasystemen
- Gegevensverzameling en sensormonitoring
- Ontwikkeling en leren van embedded systemen
- Draadloze communicatie en IoT-projecten
Specificaties
| Specificatie | Parameter |
|---|---|
| StampS3A | ESP32-S3 (Xtensa LX7), 8MB Flash, Wi-Fi, OTG, CDC |
| Flash | 8MB |
| Opslag | SD-kaart |
| Toetsenbord | 56 toetsen (4 x 14) |
| Knop | 1 x Resetknop + 1 x Gebruikersknop |
| Grove | 1 x HY2.0-4P |
| Batterijcapaciteit | 120mAh + 1400mAh (in de basis) |
| Scherm | ST7789V2 @ 1.14 Inch, 240 x 135 px |
| Luidspreker | 8Ω @ 1W I2S @ NS4168 |
| Microfoon | MEMS-microfoon @ SPM1423 |
| Infrarood | Bij 0°: 410cm (rechte lijn afstand) Bij 90°: 66cm Bij 45°: 170cm |
| Slaapstroom | DC-4.2V @ 0.15uA |
| Bedrijfstroom | IR-transmissiemodus: DC-4.2V/148.07mA Toetsmodus: DC-4.2V/138.93mA |
| Werktemperatuur | 0-40°C |
| Productgrootte | 84.0 x 54.0 x 19.7mm |
| Verpakkingsgrootte | 149.0 x 94.0 x 18.0mm |
| Productgewicht | 90.0g |
| Brutogewicht | 106.8g |
Verschil tussen Cardputer V1.1 en Cardputer Adv en Cardputer
| Productvergelijkingsitem | Cardputer-Adv | Cardputer v1.1 | Cardputer |
|---|---|---|---|
| Kernmodule | Stamp-S3A | Stamp-S3A | Stamp-S3 |
| RGB LED-logica | Deelt stroom met displayachtergrondverlichting, geoptimaliseerde besturingslogica | Deelt stroom met displayachtergrondverlichting, geoptimaliseerde besturingslogica | Direct gevoed |
| Antenneontwerp | Geoptimaliseerd antenneontwerp voor betere ontvangst | Geoptimaliseerd antenneontwerp voor betere ontvangst | Standaard antenne |
| Batterijcapaciteit | 1750mAh | 120mAh + 1400mAh | 120mAh + 1400mAh |
| Audio-oplossing | ES8311 | NS4168 + SPM1423 | NS4168 + SPM1423 |
| Audio-poort | 3,5 mm audio-aansluiting | / | / |
| IMU | BMI270 | / | / |
| Toetsenbord IO-uitbreiding | TCA8418RTWR | 74HC138 | 74HC138 |
| Uitbreidingspoorten | HY2.0-4P + EXT 2.54-14P | HY2.0-4P | HY2.0-4P |
| Lanyard-gat | Ja | Nee | Nee |
Arduino
Platform.IO
[env:m5stack-stamp-s3]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
upload_speed = 1500000
build_flags =
-DESP32S3
-DCORE_DEBUG_LEVEL=5
-DARDUINO_USB_CDC_ON_BOOT=1
-DARDUINO_USB_MODE=1
lib_deps =
M5Unified=https://github.com/m5stack/M5Unified
ESP-IDF
Easyloader
| Easyloader | Downloadlink | Opmerkingen |
|---|---|---|
| Cardputer v1.1 Gebruikersdemo Easyloader | Downloaden | / |
Schema's
Modelgrootte
