LILYGO T-Echo SotfRF LoRa SX1262 433/868/915MHz draadloze module

De LILYGO T-Echo SoftRF is een geavanceerde draadloze module die is gebouwd op de evolutie van de LILYGO T-BEAM, ontworpen om superieure prestaties te leveren voor Meshtastic en SoftRF toepassingen. Deze module integreert de NRF52840 Bluetooth 5.0 SoC, die geavanceerde Bluetooth-connectiviteit biedt en ondersteuning voor Thread en Zigbee multiprotocol functionaliteit, wat zorgt voor veelzijdige communicatie en een laag energieverbruik.

In het hart van de LILYGO T-Echo SoftRF bevindt zich de SX1262 LoRa RF transceiver module, die werkt in de 433MHz, 868MHz en 915MHz ISM frequentiebanden, waardoor het ideaal is voor langeafstand draadloze datatransmissie en ontvangst. Met het ontwerp van de Semtech SX1262 chip levert de LILYGO T-Echo SoftRF uitzonderlijke prestaties met een vermogen tot +22dBm en een ontvangstgevoeligheid van -139dBm, wat zorgt voor betrouwbare communicatie op lange afstand, zelfs in uitdagende omgevingen.

Deze module's geavanceerde LoRa spreidingsspectrummcommunicatietechnologie zorgt voor sterke anti-interferentie en privacy, waardoor het perfect is voor veilige, hoogpresterende communicatie. De automatische zender-ontvanger schakeling, interne transmissie, en ontvangstkanaalisolatie verbeteren de signaalstabiliteit en verminderen ruis, waardoor het een robuuste oplossing is voor verschillende draadloze toepassingen.

Bovendien integreert de LILYGO T-Echo SoftRF de L76K GPS-module voor nauwkeurige positionering en de BME280-sensor voor milieumonitoring, die temperatuur, vochtigheid en druk gegevens biedt voor uitgebreide sensormogelijkheden.

Het 1,54-inch E-paper display biedt duidelijke visuele feedback in alle lichtomstandigheden, terwijl het lage energieverbruik zorgt voor een lange batterijduur, waardoor de LILYGO T-Echo SoftRF de ideale oplossing is voor afstandsmeting, IoT en draadloze gegevensapplicaties.

Specificatie van de LILYGO T-Echo SoftRF

MCU	NRF52840
FLASH	2MB
RAM	2MB
Businterfaces	UART, SPI, TWI, PDM, 12S, QSPI
Draadloze connectie	Bluetooth 5, Thread, Bluetooth Mesh, ANT, 802.15.4, Zigbee Met/zonder BME280 temperatuur-druksensor
SX1262 LoRa Transceiver	Langere Bereik, Laag Vermogen Wereldwijde frequentiedekking 433, 868, 915 MHz
Omhulselmateriaal	buikspieren
Versie	Normale versie / BME280 versie

Aanbevolen artikelen

1,54-inch SPI E-Paper Display

Grijsniveau	2
Oplossing	200x200
Volledige verversingstijd	2S

L76K GNSS-module voor positionering van meerdere systemen

Ondersteuningssysteem	GPS, GLONASS, BeiDou, QZSS
Ondersteunende functie	LNA, SAW-filter, AGNSS, 1PPS Verbeterde ontvangst- en anti-interferentie-eigenschappen

Technologie Ondersteuning [Github]

Als u technische ondersteuning nodig heeft, kunt u de link raadplegen voor meer details.

Basis voorbeeld:

https://github.com/Xinyuan-LilyGO/LilyGO-T-Echo

https://github.com/lyusupov/SoftRF/wiki/Badge-Edition

SoftwareRF :

https://github.com/lyusupov/SoftRF/wiki/SoftRF-Configuration-Tool

Toepassingsscenario's

DIY creatie
LoRa-netwerken
GPS-positionering
IOT-terminalbesturing
Stemonderwijsproduct

Kenmerken van de module

De LILYGO T-Echo SoftRF integreert het krachtige L76K multi-satelliet positioneringssysteem, dat ondersteuning biedt voor meerdere satellietsysteem waaronder GPS, BeiDou, GLONASS, en QZSS. Deze veelzijdige GNSS-module biedt superieure multi-systeem gezamenlijke positionering, wat zorgt voor snelle, nauwkeurige en betrouwbare locatiebepaling in verschillende omgevingen, zelfs onder uitdagende omstandigheden.

In vergelijking met traditionele enkele GPS-systemen maakt de LILYGO T-Echo SoftRF gebruik van het hoogprecisie multi-satellietsysteem, wat het aantal zichtbare en bruikbare satellieten aanzienlijk verhoogt. Dit leidt tot verbeterde positioneringsnauwkeurigheid en biedt stabiele, hoogprecisie positionering, zelfs in complexe stedelijke omgevingen met obstakels en interferentie.

Een van de opvallende kenmerken van de LILYGO T-Echo SoftRF is de AGNSS-ondersteuning, die de tijd voor de initiële positionering vermindert, wat zorgt voor snellere locatiebepalingen. De ingebouwde laaggeluidsversterker zorgt voor hoge gevoeligheid, waardoor snelle signaalvastlegging en snelle tracking mogelijk zijn. Zelfs onder zwakke signaalomstandigheden zorgt deze functie voor betrouwbare en nauwkeurige prestaties. Bovendien verbetert het oppervlakte-acoustische filter de anti-interferentiecapaciteit van de module, wat zorgt voor robuuste functionaliteit in lawaaierige omgevingen.

Voor extra bescherming integreert de LILYGO T-Echo SoftRF een actieve antenne-detectiecircuit en beschermingscircuit om zowel de GNSS-module als de actieve antenne te beschermen, waardoor schade tijdens gebruik wordt voorkomen.

De LILYGO T-Echo SoftRF beschikt ook over een 1,54-inch elektronische papierdisplay met een voorlicht, wat zorgt voor duidelijke zichtbaarheid in donkere omgevingen. Met een resolutie van 200x200 pixels zorgt de LED E-paper display voor eenvoudige monitoring van positioneringsgegevens en realtime informatie, waardoor het perfect is voor zowel binnen- als buitentoepassingen.

Productweergave

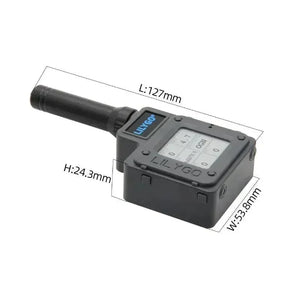

Maat

Pin-diagram

Uiterlijke details
