Modulo relè WiFi industriale ESP32-S3 a 8 canali
Basato su ESP32-S3, supporta WiFi / Bluetooth
Ingressi digitali a bordo, interfacce RS485 e porta ethernet. Circuiti di protezione integrati come isolamento di alimentazione e isolamento optoisolatore, Sicuro & Stabile & Affidabile

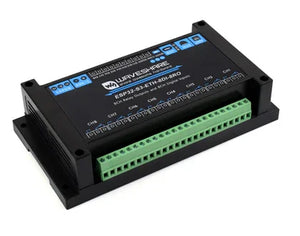

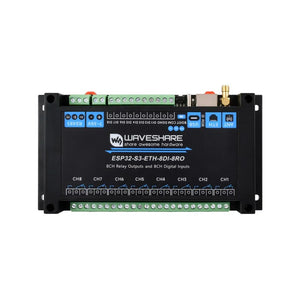

ESP32-S3-ETH-8DI-8RO
Porta di rete comune + RS485 isolata
8 ingressi digitali + 8 relè

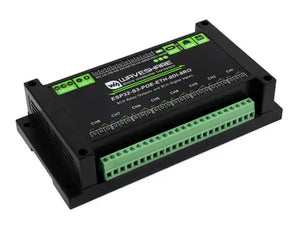

ESP32-S3-POE-ETH-8DI-8RO
Porta di rete PoE + RS485 isolata
8 ingressi digitali + 8 relè
Caratteristiche
- Basato su microcontrollore ESP32-S3 con processore dual-core Xtensa 32-bit LX7, capace di funzionare a 240 MHz
- Comunicazione wireless dual-mode Wi-Fi 2.4GHz e Bluetooth LE integrata, con prestazioni RF superiori
- Relè di alta qualità, portata contatti: ≤10A 250V AC / 30V DC
- Supporta ingressi digitali passivi e attivi, con isolamento optoisolatore bidirezionale. Il relè supporta controllo di collegamento ingresso digitale
- Interfaccia RS485 isolata integrata, per collegamento a vari moduli industriali RS485 Modbus o sensori
- Header pin integrato, consente l'accesso ad altri dispositivi
- Porta USB Type-C integrata per alimentazione, download firmware e debug
- Morsetto di alimentazione integrato, supporta ingresso a tensione ampia 7~36V, adatto per applicazioni industriali
- Chip RTC integrato, supporta attività programmate
- Chip Ethernet W5500 integrato per estendere la porta di rete 10/100Mbps tramite interfaccia SPI
- Opzionale per versione con porta di rete PoE, con modulo PoE integrato per funzionalità PoE (conforme allo standard IEEE 802.3af)
- Isolamento optoisolatore integrato per prevenire interferenze da circuiti ad alta tensione esterni collegati al relè
- Isolamento digitale integrato per prevenire interferenze da segnali esterni
- Alimentazione unibody integrata con isolamento, fornisce tensione isolata stabile, non è necessaria alimentazione aggiuntiva per il terminale isolato
- Slot scheda TF integrato per l'archiviazione esterna di immagini e file su scheda TF
- Buzzer integrato, LED RGB, indicatori di alimentazione e TX/RX RS485 per monitorare lo stato operativo dei dispositivi

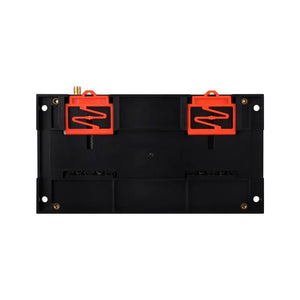

- Custodia ABS montata su guida, facile da installare, sicura da usare
Specifiche
| Versione | ESP32-S3-POE-ETH-8DI-8RO | ESP32-S3-POE-ETH-8DI-8RO-C | |
|---|---|---|---|
| Microcontrollore | ESP32-S3 (Modulo predefinito: ESP32-S3-WROOM-1U-N16R8, personalizzabile per altri moduli) | ||
| Comunicazione wireless | WiFi 2.4GHz (802.11 b/g/n)、Bluetooth 5, BLE | ||
| USB | Connettore | USB Type-C | |
| Alimentatore | 5V | ||
| Funzioni | Alimentazione, comunicazione USB, download firmware, ecc. | ||
| Interfaccia di comunicazione isolata | Interfaccia | RS485 | CAN |
| Connettore | Morsetto a vite | ||
| Controllo direzionale | Controllo automatico hardware | ||
| Protezione | Diodo TVS, protezione da sovratensioni e protezione ESD | ||
| Resistore | Resistore di abbinamento 120R riservato a bordo, NC di default, abilitato tramite jumper | ||
| Interfaccia Ethernet | Porta Ethernet PoE, supporta lo standard IEEE 802.3af (solo per versione con porta PoE) | ||
| Ingresso digitale | Canali di ingresso | 8 | |
| Tensione di Ingresso | 5V~36V | ||
| Tipo di ingresso | Ingresso passivo / ingresso attivo (tipo NPN o PNP) | ||
| Tipo di isolamento | Isolamento optoisolatore bidirezionale | ||
| Relè | Valutazione del contatto | ≤10A 250V AC / 30V DC | |
| Canali relè | 8 | ||
| Modulo di contatto | 1NO 1NC | ||
| Isolamento | Isolamento optoisolatore | ||
| Indicatori LED | RGB | LED RGB colorato, supporta il controllo programmabile del colore di visualizzazione | |
| PWR | Indicatore di alimentazione rosso, si accende quando c'è connessione USB e viene rilevata tensione | ||
| TXD | Indicatore TX verde, si accende quando la porta RS485/CAN invia dati | ||
| RXD | Indicatore RX blu, si accende quando la porta del dispositivo invia dati di ritorno | ||
| Alimentazione a morsetto a vite | Intervallo di tensione | 7~36V | |
| Aspetto | Involucro | Custodia protettiva ABS per montaggio su guida DIN | |
| Dimensioni | 175 × 90 × 40 (mm) | ||
Basato su ESP32-S3, progettato
per il mercato AIoT
Dotato di processore dual-core Xtensa 32-bit LX7, capace di funzionare a 240 MHz, con potente prestazione di calcolo AI e meccanismo di crittografia di sicurezza; comunicazione wireless integrata dual-mode Wi-Fi 2.4GHz e Bluetooth LE
Molteplici protezioni, più sicuro e affidabile
Relè a bordo a 8 canali e ingressi digitali a 8 canali
Valutazione del contatto del relè a bordo fino a 10A 250V AC / 30V DC
Controllo diretto di elettrodomestici 220VAC o dispositivi sotto 30V DC
Supporta ingressi digitali passivi (contatto secco) e attivi (contatto bagnato), con isolamento optocoupler bidirezionale
Supporta Arduino IDE
SDK completo, risorse per sviluppatori e tutorial per aiutarti a iniziare facilmente
Opzionale per la funzione PoE
Modulo PoE integrato, che fornisce sia la connessione di rete che l'alimentazione in un unico cavo
* la funzione PoE è disponibile solo sulla versione ESP32-S3-POE-ETH-8DI-8RO, e l'interruttore mostrato in figura NON è incluso.
Esempi di applicazioni
Fornisce molteplici demo di rete con Waveshare.Cloud, utilizzando il leggero
Protocollo MQTT per realizzare un servizio di visualizzazione dati
-
ESP32-S3-WROOM-1U-N16R8
Adotta chip della serie ESP32-S3 con processore dual-core Xtensa 32-bit LX7, memoria Flash integrata da 16MB e PSRAM da 8MB -
Relè di qualità a 8 canali
valutazione contatti per canale: ≤ 10A 250V AC o ≤ 10A 30V DC -
Isolamento optoisolatore
previene interferenze da circuiti esterni ad alta tensione collegati al relè - Pulsante RESET
-
Intestazione PoE
supporta il collegamento al modulo PoE per la funzionalità PoE (solo per versione con porta PoE) - Pulsante BOOT
- Circuito integrato di alimentazione
-
Isolamento digitale
previene interferenze da segnali esterni -
Isolamento alimentazione
fornisce una tensione isolata stabile, non necessita di alimentazione aggiuntiva per il terminale isolato - Isolamento optoisolatore bidirezionale
- Portabatteria RTC
- Cicalino
- Morsetto a vite per ingresso digitale
-
Intestazione pin
Per collegare altri dispositivi -
Indicatori LED
PWR: indicatore di alimentazione
RXD: indicatore RX RS485
TXD: indicatore TX RS485 -
Connettore USB Type-C
Per alimentazione del modulo, download firmware e comunicazione USB -
LED RGB WS2812
Controllabile tramite GPIO38 - Porta Ethernet
-
Connettore antenna esterna
Connettore SMA femmina, per comunicazione wireless WiFi e Bluetooth -
Morsetto a vite per alimentazione
Supporta ingresso a tensione ampia DC 7~36V -
Interfaccia di comunicazione RS485
Per collegare dispositivi RS485 esterni -
Jumper resistore di adattamento RS485
Resistore di adattamento 120R a bordo, abilitato tramite jumper - Morsetti a vite del relè
