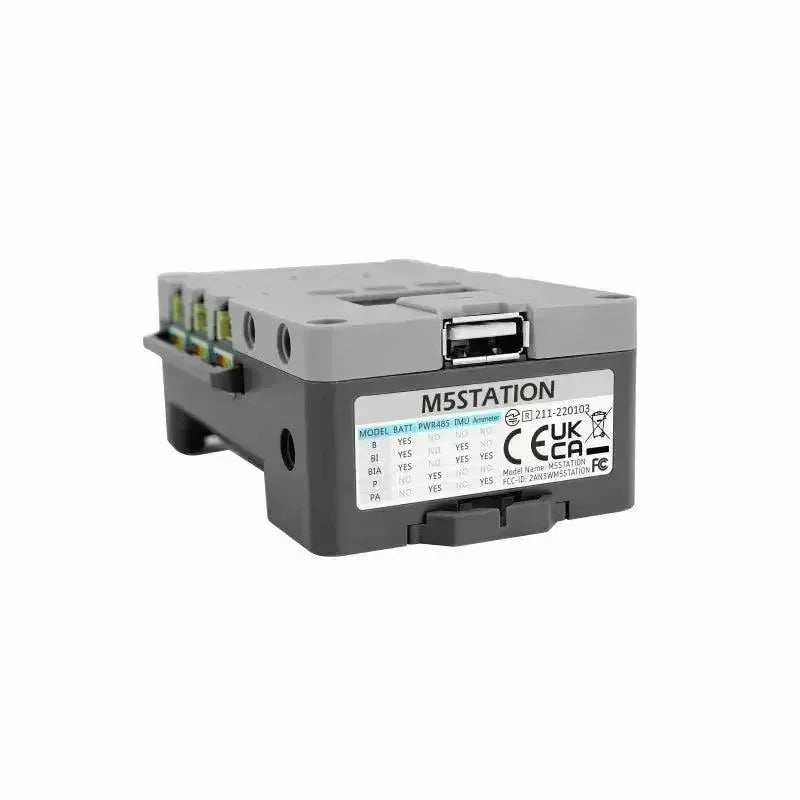

M5Station-485 est un kit de développement IoT embarqué programmable de niveau industriel polyvalent, alimenté par le SOC Espressif ESP32 . Avec sa solution Wi-Fi intégrée et son microprocesseur LX6 32 bits Xtensa® à double cœur et à faible consommation fonctionnant à une fréquence principale allant jusqu'à 240 MHz, M5Station-485 offre des performances puissantes pour une large gamme d'applications.

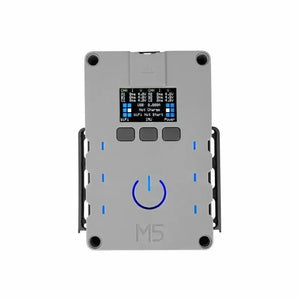

Équipé d'une mémoire FLASH de 16 Mo et d'un écran IPS HD couleur de 240 x 135 de 1,14", le M5Station-485 fournit une IHM (interface homme-machine) dynamique et intuitive. Le clavier physique, ainsi que de riches périphériques tels que trois touches programmables et sept touches programmables. Les LED RVB améliorent l'expérience utilisateur et permettent une interaction transparente avec l'appareil.
Le M5Station-485 offre plusieurs options d'alimentation, notamment USB Type-C, PWR485 et une batterie externe (prise de batterie réservée à bord). Son convertisseur DC/DC boost haute densité de puissance intégré, SCT12A0DHKR, garantit un fonctionnement stable même dans les applications complexes. Cela en fait un choix idéal pour les systèmes de contrôle industriels, les bâtiments intelligents, les nœuds d'acquisition de données multicanaux et les applications de prototypage.

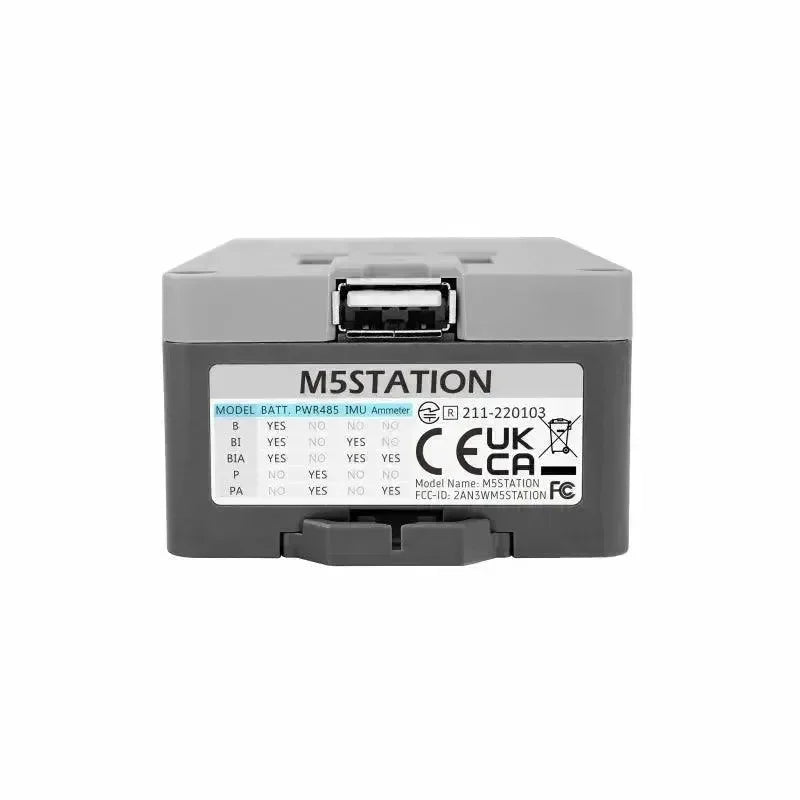

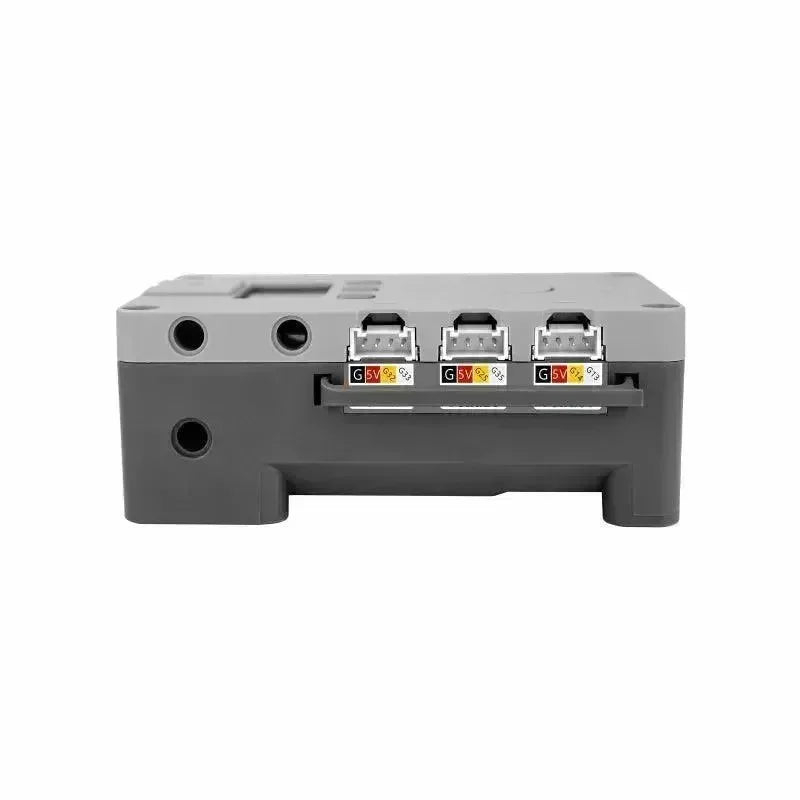

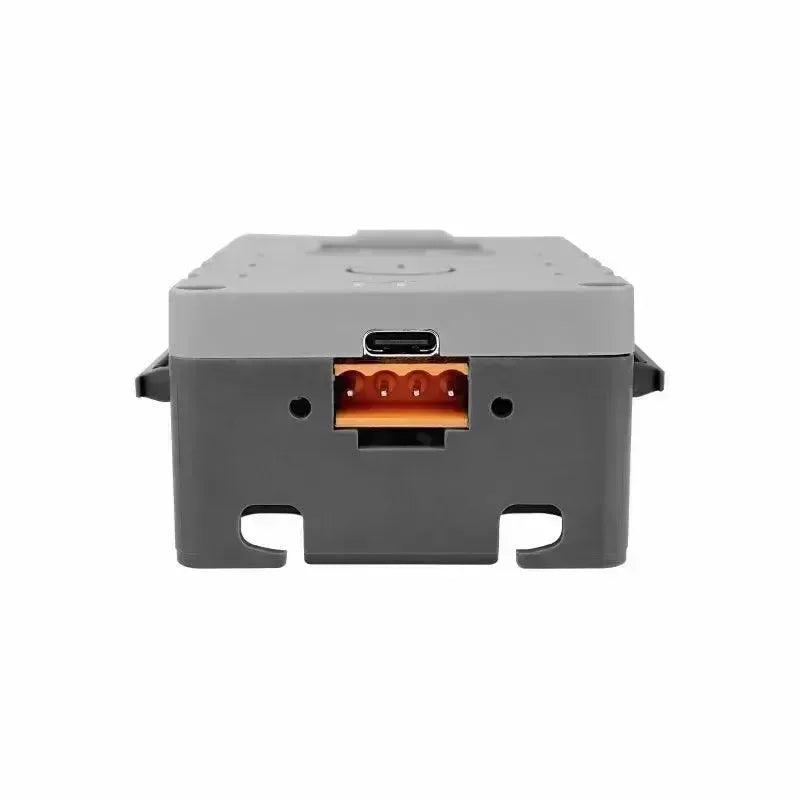

En mettant l'accent sur l'efficacité énergétique, le M5Station-485 intègre une fonction veille/réveil à faible consommation activée par le RTC BM8563 intégré. La conception des ports de l'appareil comprend une interface d'extension Grove à six voies, avec des broches d'alimentation et de signal partagées pour le port A1/A2 et des broches d'alimentation et de signal séparées pour le port B1/B2/C1/C2. Il comprend également une interface PWR485 (4 fils - VH3.96) et une interface RS485 pour la communication industrielle. Le port USB Type-A est dédié à la sortie d'alimentation sans broches de signal.

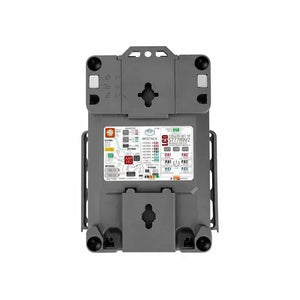

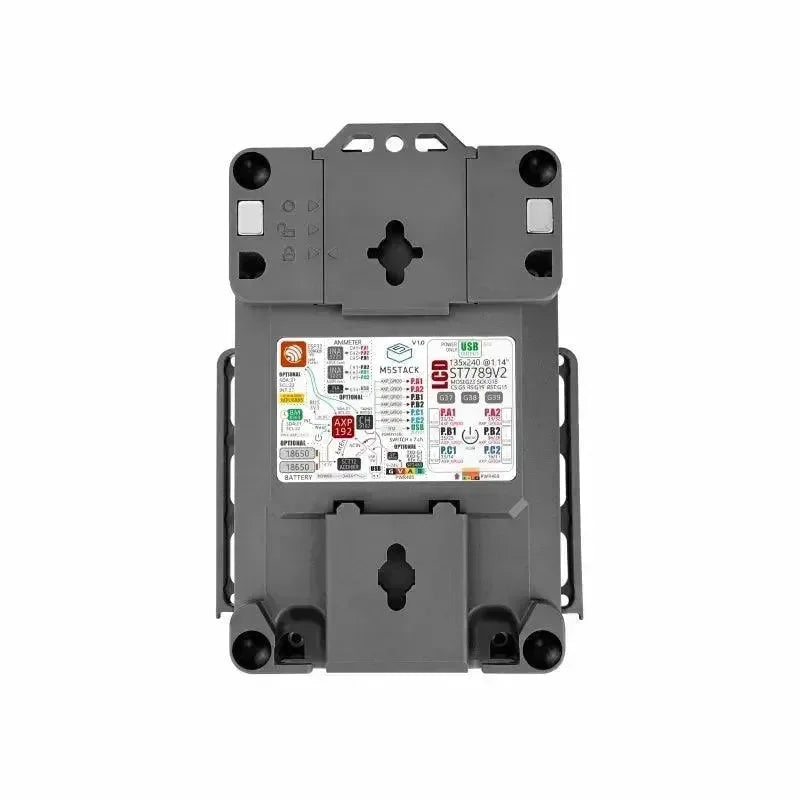

Le M5Station-485 offre une variété d'options de conception mécanique, notamment le montage sur rail DIN, la fixation magnétique, le montage mural, les vis et les fixations par ruban, garantissant une flexibilité pour différentes exigences d'installation. En termes de développement de programmation, l'appareil prend en charge la plate-forme de programmation graphique UIFlow, les scripts et le cloud push, ce qui facilite le développement d'applications sans avoir besoin de compilation. Il est également entièrement compatible avec les plates-formes de développement populaires telles que Arduino et ESP32-IDF, et prend en charge FreeRTOS pour une gestion efficace des tâches et une optimisation de l'exécution des programmes.
Découvrez la polyvalence et les performances du M5Station-485, le contrôleur embarqué programmable de niveau industriel conçu pour répondre aux besoins exigeants des applications de contrôle industriel, de bâtiments intelligents, d'acquisition de données et de prototypage.
Opération:
Allumer : cliquez sur le bouton d'alimentation central.
Mise hors tension : Appuyez et maintenez enfoncé le bouton d'alimentation central pendant 4 secondes.
1x M5Station-485
1x Type-C USB (100cm)
1x clé HEX
Contrôleur industriel
Acquisition de données multi-canaux
Prototypage de produits IoT
Bricolage/Prototypage
Spécification | Paramètres |
---|---|
ESP32-D0WDQ6-V3 | Double cœur 240 MHz, 600 DMIPS, SRAM 520 Ko, Wi-Fi |
Éclair | 16MB |
Alimenté par USB | 5V@1A |
Alimentation RS485 | 9~24V@1A |
Interface | Type-C * 1, GROVE (I2C + I/0 + UART) * 6, USB Type-A pleine taille (SORTIE), PWR485 |
LED | SK6812 * 7 |
Boutons poussoirs | Bouton d'alimentation, Bouton physique \ 3 |
Écran IPS LCD | 1,14"@240*135 ST7789V2 |
RTC | BM8563 |
PMU | AXP192 |
Collecteur de tension/courant | INA3221 + INA199 |
Puces USB | CH9102F |
Chips de réduction | SY8303 |
DC/DC Élévateur | SCT12A0DHKR |
Interrupteur de distribution d'énergie | SGM2553D |
Antenne | Antenne 3D 2.4G |
Température de fonctionnement | 0°C à 60°C |
Spécification de vis de base | Vis à tête cylindrique hexagonale M2*8 |
Interface réservée PCB interne | Interface de batterie (Spécification : 1,25 mm-4P)Interface de ligne USB (Spécification : 1,25 mm-4P) |
Poids net | 63.1g |
Poids brut | 108.1g |
dimensions du produit | 92 x 64,5 x 35 mm |
Taille du paquet | 104,5 x 70,5 x 50 mm |
Boîtier | ABS+PC |
