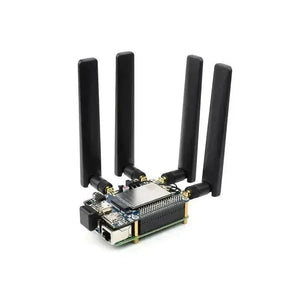

HAT RM500x / RM502x 5G para Raspberry Pi, antenas cuádruples LTE-A, multibanda, compatible con 5G/4G/3G
Características de un vistazo
- Integra amplios protocolos de red, con múltiples controladores y soporte de software, compatible con diferentes sistemas operativos, incluidos Windows/Linux/Android.
- Puerto USB 3.1 (compatible con USB 2.0) para conectar a una PC, Raspberry Pi o placa host Jetson Nano para permitir una comunicación 5G de alta velocidad
- Ranura estándar M.2 B KEY, compatible con diferentes módulos 5G: series RM500U-CNV / RM500Q-GL / RM500Q-AE / RM502Q-AE
- Pin de control UART, PWR y RST integrado, traductor de nivel de voltaje incorporado, habilitado mediante interruptor DIP, para usar con hosts como Raspberry Pi o Arduino
- El conector USB-C integrado, habilitado mediante interruptor, para conectar la fuente de alimentación independiente para el módulo, permite más cargas, fuente de alimentación estable y flexible.
- Interruptor de encendido/apagado de la fuente de alimentación integrada, botón de reinicio e indicador LED, fácil de encender/apagar el módulo o monitorear el estado de funcionamiento
- 2 ranuras para tarjetas SIM, modo de espera único para tarjeta dual, conmutables mediante comando AT
- Circuito de alimentación de alta eficiencia, corriente de salida de hasta 3A.
Comunicación en la nube
Nota: GNSS no está disponible para el módulo RM500U-CNV.
Encabezado GPIO estándar Raspberry Pi de 40 pines
Compatible con Raspberry Pi Series y Jetson Nano, diseño apilable para más HAT
* Solo como referencia, consulte la sección Contenido del paquete para obtener la lista de piezas exacta.

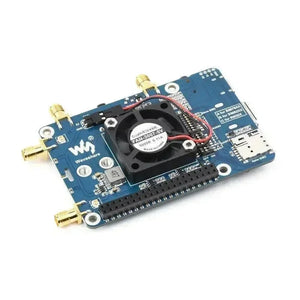

Ventilador de enfriamiento de alta velocidad
Mejor disipación de calor tanto para Raspberry Pi como para el módulo 5G

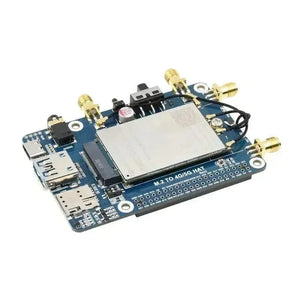

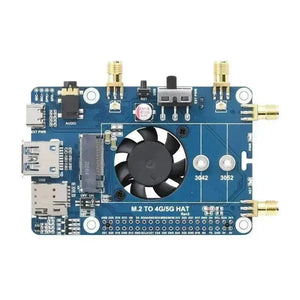

¿Qué hay a bordo?
-
Encabezado GPIO de Raspberry Pi
para conectar con Raspberry Pi
-
Interruptores DIP
Habilita los pines de control de potencia y reinicio.
-
Ranura M.2
Compatible con la mayoría de los módulos SIMCom y QUECTEL 4G/5G en formato M.2
-
Ranura para tarjeta SIM 1
una de las 2 ranuras para tarjetas SIM, modo de espera único para tarjeta dual
-
Puerto USB 3.1
Compatible con USB 2.0, para conectarse con diferentes hosts
-
Puerto USB tipo C
Entrada de 5V 3A, fuente de alimentación estable y flexible
-
Conector de audio
La serie SIM7600X/SIM8XXX admite la función de audio, pero la serie RM5XX/EM06XX temporalmente no admite esta función
-
Conector de antena
Admite antenas cuádruples
-
Botón de reinicio
-
Interruptor de fuente de alimentación
Cambiar el modo de fuente de alimentación:
Cuando se configura en USB, el módulo se alimenta a través del "5. Puerto USB3.1"
Cuando se configura en EXT PWR, el módulo se alimenta mediante la fuente de alimentación externa a través del "6. Puerto USB tipo C"
-
Indicador
Fácil de monitorear el estado operativo del módulo
-

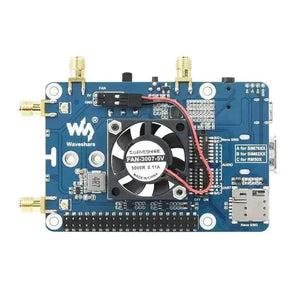

Ventilador de enfriamiento
Mejor disipación de calor tanto para Raspberry Pi como para el módulo 5G
-
Ranura para tarjeta SIM 2
Conmutable mediante comando AT
-
Interruptor de configuración del módulo
Cambie A a ON para los módulos 4G M.2 de la serie SIM7600X/A7906X/SIM7906X/SIM7912X;
Cambie B a ON para los módulos 5G M.2 de la serie SIM8202X/SIM8200EA/SIM8262X;
Cambie C a ON para módulos RM50X/RM520N-GL/EM06X series 5G/LTE-A M.2
-
Almohadillas de interfaz USB 2.0
-
Chip de audio NAU8810X
Para los módulos de la serie SIM7600X/SIM8XXX, los módulos de la serie RM5XX y EM06XX temporalmente no admiten esta función
-
Encabezado del ventilador
Fuente de alimentación para ventilador de refrigeración de 5 V
Caso opcional
Múltiples métodos de instalación, convenientes para diversas aplicaciones, como la industria
* El estuche es opcional y solo apto para Raspberry Pi 4B. Elija la opción adecuada antes de realizar el pedido.
Más posibilidades
Dimensiones del contorno
Peso: 0,304 kilogramos
RM500x / RM502x Gorro 5G
-
OPCIONES Kit de funda protectora x1
- SOMBRERO M.2 A 4G/5G x1
-
OPCIONES Módulo 5G x1
- Antena 4 piezas x1
- Cable adaptador IPEX 4 piezas x1
-
OPCIONES Antena GNSS x1
* Esta antena NO está incluida en el kit RM500U-CNV que no tiene función GNSS
- 2 conectores de 20 pines x1
-
OPCIONES Adaptador de corriente tipo C de 5 V y 3 A x1
- Cable USB 3.0 de doble enchufe x1
- Adaptador USB 3.0 x1
- Adaptador USB 2.0 x1
- Tapa protectora SMA 4 piezas x1
- Paquete de tornillos x1
