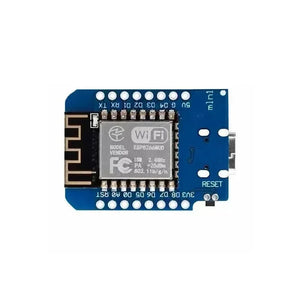

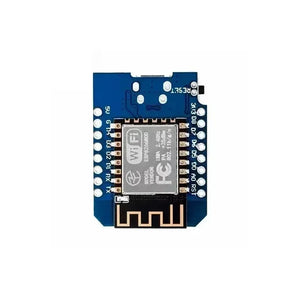

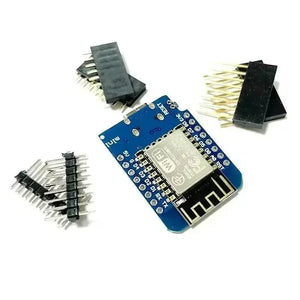

El D1 Mini NodeMCU es una pequeña placa de desarrollo basada en el potente módulo WLAN ESP8266-12F, equipada con una interfaz Micro-USB/USB TYPE-C y un controlador CH340G para una fácil conexión y programación. Debido a su tamaño compacto, este NodeMCU es particularmente popular entre los desarrolladores. Cuenta con funcionalidad Wi-Fi integrada y soporta programación en Arduino IDE, lo que permite a los desarrolladores prototipar rápidamente dispositivos inteligentes. Equipado con hasta 11 pines GPIO y soporte para comunicación I2C, SPI y UART, el D1 Mini es ideal para aplicaciones como proyectos de IoT, hogares inteligentes y monitoreo remoto, ampliando enormemente sus escenarios de aplicación.
La D1 Mini es una placa NodeMCU WiFi compacta alimentada por el chip ESP-8266-12F, que cuenta con una conveniente conexión micro USB.
-
Configuración de Pines Versátil: Equipado con 9 pines de entrada/salida digitales, todos soportando interrupciones, PWM, I2C y protocolos 1-Wire, junto con un conector micro USB para una integración sin problemas.
-
Compacto y Portátil: Su diseño ultra compacto hace que el D1 Mini sea ideal para su uso en aplicaciones descentralizadas o con limitaciones de espacio.
-
Desarrollo Amigable para el Usuario: Compatible con el IDE de Arduino, esta placa de desarrollo inalámbrica es fácil de programar y viene con un e-book completo para simplificar tus proyectos.
Programación
El D1 mini tiene un micro USB para programación automática.
También puedes programarlo usando OTA.
Advertencias
Todo el IO está funcionando a 3.3V.
Características especiales
-

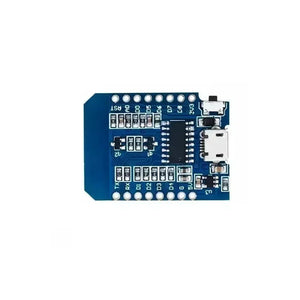

Chip CH340 integrado: Asegura una programación fácil y conveniente.
-
Diseño Compacto y Ligero: Esta placa de desarrollo es ideal para una amplia gama de aplicaciones y proyectos, gracias a su portabilidad y diseño eficiente.
-
Funcionalidad Versátil: Perfecto para su uso con varios sensores para medir la presión del aire, la temperatura y la humedad, todos accesibles a través de su propio servidor web mediante una conexión WLAN.
Especificaciones técnicas
| Tensión de funcionamiento |
3,3 V CC |
| Chip |
ESP8266-12F |
| Frecuencia de reloj |
80 MHz / 160 MHz |
| Destello |
4MB |
| Pines de E/S digitales |
9 |
| PIN de entrada analógica |
1 |
| Puerto |
Micro USB |
| Chip USB |
Chip CH340 |
| Dimensiones |
25 x 35 x 6 mm |
Instalación del paquete de hardware
Hay dos formas de instalar el paquete de hardware, Administrador de placas y git.
Instalación con Boards Manager
A partir de la versión 1.6.4, Arduino permite la instalación de paquetes de plataformas de terceros utilizando el Gestor de Placas. Tenemos paquetes disponibles para Windows, Mac OS y Linux (32 y 64 bits).
Artículos relacionados
Configuración de Arduino IDE
¿Cómo instalar un paquete de hardware para ESP8266?
Cómo flashear una placa Arduino: guía completa para principiantes
ALFILER
|
Alfiler
|
Función
|
PIN ESP-8266
|
|
Texas
|
TXD
|
TXD
|
|
RX
|
RXD
|
RXD
|
|
A0
|
Entrada analógica, entrada máxima de 3,3 V
|
A0
|
|
D0
|
OI
|
GPIO16
|
|
D1
|
Yo, SCL
|
GPIO5
|
|
D2
|
IO, ASD
|
GPIO4
|
|
D3
|
IO, dominadas de 10 km
|
GPIO0
|
|
D4
|
IO, pull-up de 10k, LED INTEGRADO
|
GPIO2
|
|
D5
|
Yo, SCK
|
GPIO14
|
|
D6
|
yo, miso
|
GPIO12
|
|
D7
|
Yo, MOSI
|
GPIO13
|
|
D8
|
IO, pull-down de 10k, SS
|
GPIO15
|
|
GRAMO
|
Suelo
|
Tierra
|
|
5V
|
5V
|
-
|
|
3V3
|
3,3 V
|
3,3 V
|
|
Primera vez
|
Reiniciar
|
Primera vez
|
nota: Todos los IO tienen interrupción/pwm/I2C /se admite un cable (excepto D0)
