LILYGO T-Display ESP32 WiFi BLE 1,14 Zoll ST7789V Entwicklungsboard
LILYGO T-Display ESP32 WiFi BLE Entwicklungsboard ist eine kompakte und leistungsstarke Mikrocontroller-Plattform, die für IoT-, Wearable- und Embedded-Anwendungen entwickelt wurde. Ausgestattet mit dem ESP32 Dual-Core LX6 Prozessor integriert dieses Board Wi-Fi 802.11 b/g/n und Bluetooth 4.2 + BLE für nahtlose drahtlose Konnektivität. Sein herausragendes Merkmal ist das lebendige 1,14 Zoll ST7789V IPS LCD. Mit Unterstützung für Arduino IDE und Micropython ermöglicht das Board schnelles Prototyping und flexible Entwicklung. Mit integrierten Tasten, Batteriespannungserkennung und Unterstützung für SPI, I2C, ADC, CH9102 Seriell-Chip oder zum Anschluss von Peripheriegeräten wie SD-Karten bietet dieses Board Leistung, Vielseitigkeit und visuelles Feedback in einem schlanken Paket.
Spezifikationen des LILYGO T-Display
| MCU | ESP32 Xtensa Dual-Core LX6 Mikroprozessor, ideal für IoT und Embedded Entwicklung |
| Drahtlose Konnektivität | Wi-Fi 802.11 b/g/n, Bluetooth V4.2 + BLE, ideal für ESP32 drahtlose Kommunikation |
| Programmierplattform | Kompatibel mit Arduino IDE und Micropython, unterstützt ESP32 T-Display Entwicklung |
| Serieller Chip | CH9102 USB-zu-Seriell-Chip für stabiles ESP32 Flashen und Kommunikation |
| Optionaler Flash | 4MB / 16MB Flash-Speicheroptionen für ESP32 Firmware- und Datenspeicherung |
| Onboard-Funktionen | Tasten: IO06 + IO07, Batteriespannungserkennung zur ESP32 Stromüberwachung |
Beschreibung
1,14 Zoll ST7789V IPS LCD für LILYGO T-Display ESP32 WiFi BLE Entwicklungsboard
- Auflösung: 135 x 240 Pixel, optimiert für ESP32-Anzeigeanwendungen
- Hochauflösendes 260 PPI Vollfarb-TFT-Display
- 4-Draht-SPI-Schnittstelle für schnelle ESP32-Bildschirmaktualisierungen
- Betriebsspannung: 3,3 V, kompatibel mit ESP32-Stromversorgungsspezifikationen
- 1,14" diagonales IPS-LCD, ideal für kompakte ESP32-Projekte
- Treiber-IC: ST7789, unterstützt von der TFT_eSPI-Bibliothek
Produktanzeige

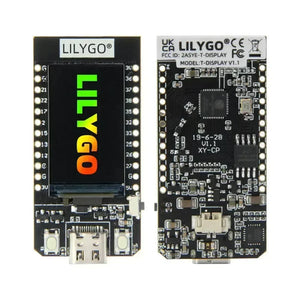

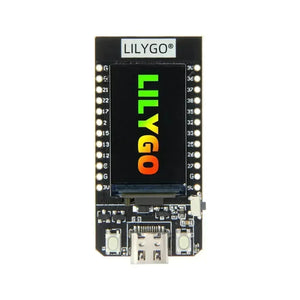

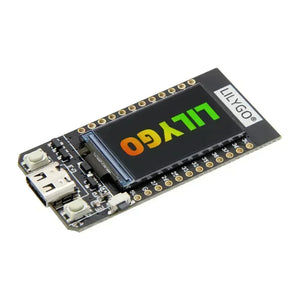

1. Erscheinungsbild
2. Größe
3. Pin-Diagramm
Technischer Support
Erhalten Sie vollständige technische Dokumentation und ESP32-Beispiele auf GitHub
Schnellstartanleitung für ESP32 Arduino IDE
- Kopieren Sie die TFT_eSPI-Bibliothek nach C:\Users\YourUserName\Documents\Arduino\libraries
- Öffnen Sie Arduino IDE, suchen Sie TFT_eSPI und führen Sie den T-Display FactoryTest oder andere Beispielprogramme aus
- Wählen Sie im Arduino IDE unter Werkzeuge das Board: ESP32 Dev Module, PSRAM: Deaktivieren, Flash-Größe: 4MB
- Wählen Sie den richtigen seriellen Anschluss (CH9102) und klicken Sie dann auf Hochladen
SD-Kartenverbindung über ESP32 SPI
Demonstration der Verwendung einer SD-Karte als zweites SPI-Gerät mit ESP32 T-Display
| Name | V18 |
| TFT Treiber | ST7789 |
| TFT_MOSI | 19 |
| TFT_SCLK | 18 |
| TFT_CS | 5 |
| TFT_DC | 16 |
| TFT_BL | 4 |
| I2C_SDA | 21 |
| I2C_SCL | 22 |
| ADC_IN | 34 |
| TASTE1 | 35 |
| TASTE2 | 0 |
| ADC Stromversorgung | 14 |
Versandliste
- 1 × LILYGO TTGO T-Display ESP32 WiFi BLE Entwicklungsboard (CH9102F, 4MB/16MB Flash)
- 1 × USB-Stromkabel für ESP32
- 2 × Pinleisten für ESP32 GPIO
