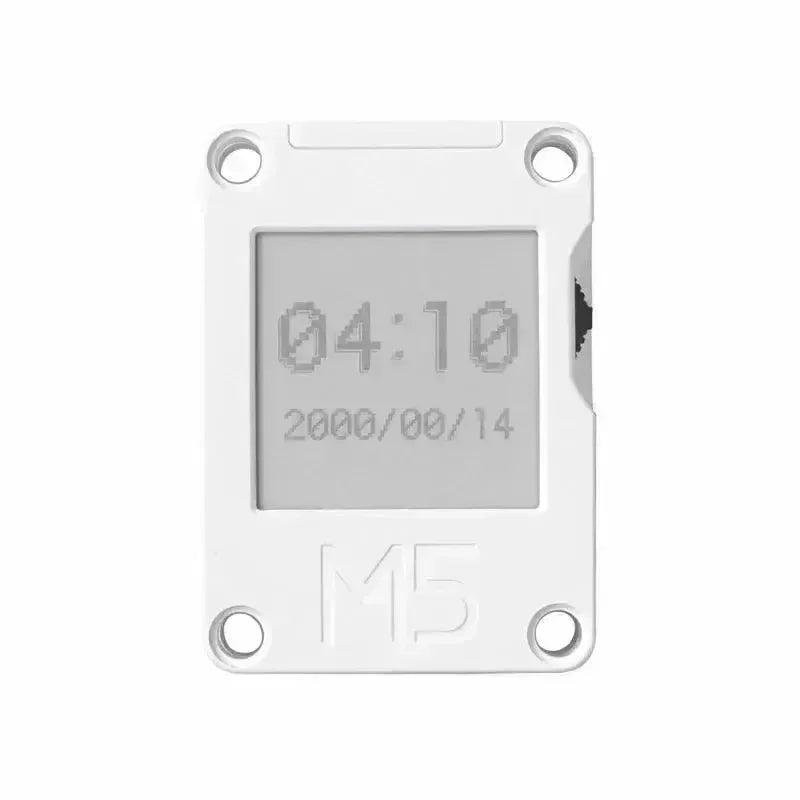

M5Stack ESP32 Core Ink Entwicklungs-Kit
M5Stack ESP32 Core Ink Entwicklungs-Kit
CoreInk stellt einen bedeutenden Fortschritt im Portfolio der M5Stack-Kerne dar und bietet ein innovatives E-Ink-Display-Erlebnis. Angetrieben vom ESP32-PICO-D4-Chip, verfügt dieses bemerkenswerte Gerät über ein 1,54-Zoll Schwarz-Weiß-E-Ink-Display mit einer Auflösung von 200x200 Pixeln. Im Gegensatz zu herkömmlichen Flüssigkristallanzeigen (LCDs) sind E-Ink-Displays für ihre augenfreundlichen Eigenschaften bekannt, was sie besonders geeignet für längeres Lesen oder Betrachten macht. Darüber hinaus weisen diese Displays einen minimalen Stromverbrauch auf und besitzen die Fähigkeit, das angezeigte Bild auch ohne Stromversorgung zu behalten.
Die Steuerung des CoreInk-Geräts ist unkompliziert, unterstützt durch die integrierte Multifunktionstaste, physische Taste, Status-LED und den Summer. Diese Funktionen bieten intuitive Steuerung und Rückmeldung, was das gesamte Benutzererlebnis verbessert. Das Gerät ist mit einem 390mAh Lithium-Polymer-Akku ausgestattet, der ausreichend Energie für längere Nutzung bereitstellt. Darüber hinaus verfügt es über eine Echtzeituhr (RTC) für präzise Zeitsteuerung und unterstützt die Tiefschlaf-Funktionalität zur Optimierung der Energieeinsparung.
Der CoreInk zeichnet sich durch unabhängige Reset- und Power-Tasten aus, die eine bequeme Bedienung ermöglichen. Darüber hinaus ist er mit Erweiterungsanschlüssen (HY2.0-4P, M-BUS, HAT-Erweiterung) ausgestattet, die den Anschluss externer Sensoren ermöglichen und somit die Funktionalität erheblich erweitern. Mit CoreInk haben die Benutzer die Möglichkeit, ihre Kreativität zu entfalten und eine Vielzahl von Möglichkeiten zu erkunden.
Vorsicht:
Setzen Sie das Gerät nicht längere Zeit ultravioletten Strahlen aus, da dies den Bildschirm beschädigen könnte.
Vorsichtsmaßnahmen: Es wird empfohlen, während der Nutzung von längeren Hochfrequenz-Aktualisierungszyklen abzusehen. Das empfohlene Aktualisierungsintervall beträgt alle 15 Sekunden. Darüber hinaus sollte die Exposition gegenüber ultravioletten Strahlen minimiert werden; eine anhaltende Exposition kann zu irreversiblen Schäden am Tintenbildschirm führen. Die von CoreInk implementierte Energiemanagementlösung unterscheidet sich von der, die bei CORE- und StickC-Geräten verwendet wird. Um das Gerät zu aktivieren, sollte die PWR-Taste für zwei Sekunden gedrückt werden. Wenn es notwendig ist, das Gerät auszuschalten, verwenden Sie bitte die Software-API oder die Reset-Taste auf der Rückseite des Geräts.
Produkteigenschaften
-
ESP32 Standard-WLAN-Funktionen Wi-Fi
-
Interner 4M-Blitz
-
Anzeige für niedrigen Stromverbrauch
-
180-Grad-Sichtwinkel
-
Erweiterungsports
-
Eingebauter Magnet
-
Interner Akku
-
Erweiterbar
Enthält
-
1x CoreInk
-
1x Typ-C USB (20 cm)
Anwendung
-
IoT-Terminal
-
E-Book
-
Industrie-Steuerungstafel
-
Elektronisches Etikett
Spezifikation
| Ressourcen | Parameter |
|---|---|
| ESP32-PICO-D4 | 240MHz Dual-Core, 600 DMIPS, 520KB SRAM, Wi-Fi |
| Blitz | 4 MB Flash |
| Eingangsspannung | 5 V bei 500 mA |
| Häfen | TypeC*1, HY2.0-4P*1, M-BUS Buchsenstecker, Pin-Anordnung/ Hut-Erweiterung |
| Bildschirm | GDEW0154M09 | SPI-Anschluss | 200*200@1,54" | Dpi: 184 | 1-Bit Schwarz & Weiß (Graustufen: 2) Sichtbereich (mm): 27,6 x 27,6 | Dot Pitch (mm) 0,138x0,138 | Aktualisierungszeit (s) 0,82 / Teilaktualisierung (s) 0,24 |
| Physische Tasten | Programmierbar *1, Zurücksetzen *1, Strom *1 |
| LED | Grüne LED x 1 |
| Echtzeituhr | BM8563 |
| Summer | Passiver Summer*1 |
| W-lan | 2,4G 3D-Antenne |
| PINS | G25, G26, G36, G23, G34, G18, G21, G22, G14, G13 |
| Batterie | 390mAh@3.7V |
| Arbeitstemperatur | 0 °C bis 60 °C |
| Nettogewicht | 32 g |
| Bruttogewicht | 55 g |
| Maße | 56*40*16 mm |
| Paketgröße | 82*46*20 mm |
| Gehäusematerial | Kunststoff (PC) |
