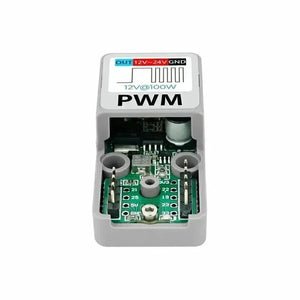

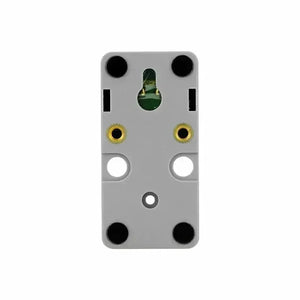

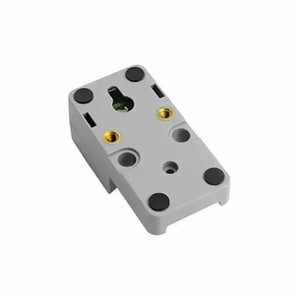

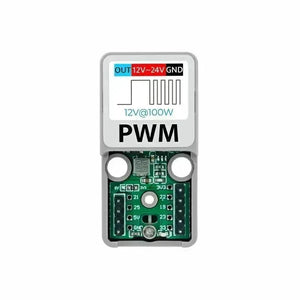

M5Stack ATOMIC PWM Basis
Atomic PWM Base ist ein einkanaliger, über PWM einstellbarer DC-Treiber, der so konzipiert ist, dass er mit dem Hauptcontroller der Atom-Serie kompatibel ist. Es unterstützt einen Gleichstromeingang von 12 bis 24 V. Das Tastverhältnis des Ausgangssignals wird über den eingebauten MOSFET-Schalter gesteuert. Es hat eine maximale Belastbarkeit von 12 V bei 100 W und verfügt über eine integrierte DCDC-Abwärtsschaltung. Dadurch kann die Eingangsstromversorgung die Last antreiben und gleichzeitig das gesamte Gerät mit Strom versorgen, was die Bereitstellung komfortabler macht.
Durch die Nutzung der integrierten WiFi-Funktionalität des Hauptcontrollers der Atom-Serie ermöglicht die Atomic PWM Base Fernsteuerungsfunktionen. Es eignet sich gut für Anwendungen wie die PWM-Geschwindigkeitssteuerung von Hochleistungs-Gleichstrommotoren und die industrielle Heizdrahtsteuerung.
Merkmale
- Anwendbar auf Atom Lite/Atom Matrix/AtomS3/AtomS3 Lite
- Einkanaliger PWM-Signalausgang mit geringer Latenz
- Hochleistungs-MOSFET, Ausgangskapazität 12 V bei 100 W
- Reserviert 1xGROVE-Erweiterungsschnittstelle
- Integrierte DC-DC-Umwandlungsschaltung (12 V -> 5 V).
- Einfache Installation, einfache Bedienung
- All-in-One-Design mit Schutzhülle
- Entwicklungsplattform: Arduino/UIFlow
Inklusive
- 1x Atomic PWM-Basis
- 1x 3,96-4P-Klemme
Anwendungen
- Gleichstrommotorsteuerung
- Einstellung der LED-Helligkeit
- Steuerung der Stromversorgung
- Temperaturregelung
Spezifikation
| Ressourcen | Parameter |
|---|---|
| Treiberchip | EG27324 |
| MOSFET | FDD8447L |
| Maximale Ausgangsleistung | 100W |
| Eingangsspannungsbereich | Gleichstrom 12 V bis 24 V |
| Anzahl der Antriebskanäle | 1 |
| Betriebsanzeige | ROT |
| Produktgröße | 24*48*18 mm |
| Packungsgrösse | 136*92*20 mm |
| Produktgewicht | 9.9g |
| Paketgewicht | 16.5g |
