Der LILYGO T-ECHO ist eine erweiterte Version des LILYGO T-BEAM, die mit verbesserter Kompatibilität für Meshtastic entwickelt wurde. Bei der Entwicklung wurde viel Wert auf die Optimierung der Bluetooth-Funktionalität und den geringen Stromverbrauch gelegt. Der NRF52840 Advanced Bluetooth 5 SoC wurde aufgrund seiner robusten Leistung ausgewählt, die sowohl Thread als auch Zigbee Multi-Protokollkommunikation unterstützt, was ihn ideal für eine Vielzahl von drahtlosen Anwendungen macht.
Der LILYGO T-ECHO setzt die LORA-Funktionalität des T-BEAM fort und integriert das LILYGO SX1262 drahtlose Transceiver-Modul. Der SX1262 verwendet den Semtech SX1262 LORA RF-Transceiver-Chip, der im 868/915 MHz ISM-Frequenzband arbeitet. Er verfügt über einen hochstabilen TCXO 32 MHz Quarzoszillator, der eine überlegene Leistung sowohl bei der Übertragung als auch beim Empfang bietet. Mit einer maximalen Ausgangsleistung von +22dBm und einer Empfangsempfindlichkeit von -139dBm gewährleistet der LILYGO T-ECHO eine Kommunikation über lange Strecken, selbst in herausfordernden Umgebungen. Sein automatisches Transceiver-Umschalten und die fortschrittliche LORA-Spreizspektrum-Kommunikationstechnologie verbessern die Störsicherheit und gewährleisten eine zuverlässige und sichere drahtlose Datenübertragung über lange Distanzen.
Darüber hinaus integriert das LILYGO T-ECHO BME280 den BME280 Sensor, der präzise Umweltdaten wie Temperatur, Luftfeuchtigkeit und Druck liefert. Dies macht das Gerät perfekt für IoT-Anwendungen, die Echtzeit-Umweltdaten zusammen mit robusten drahtlosen Kommunikationsfähigkeiten erfordern. Der BME280 Sensor verbessert die Gesamtfunktionalität des LILYGO T-ECHO und bietet eine vollständige Lösung für Umweltüberwachung und Fernmessung.
Spezifikation des LILYGO T-ECHO BME280
| MCU | NRF52840 |
| BLITZ | 2MB |
| RAM | 2MB |
| Busschnittstellen | UART, SPI, TWI, PDM, 12S, QSPI |
| Kabellose Verbindung |
Bluetooth 5, Thread, Bluetooth Mesh, ANT, 802.15.4, Zigbee Mit/ohne BME280 Temperatur-Drucksensor |
| SX1262 LoRa-Transceiver | Langstrecken-, Niedrigleistungs- Weltweite Frequenzabdeckung 433, 868, 915 MHz |
| Gehäusematerial | Abs |
| Ausführung | Normale Version / BME280 Version |
| Batteriekapazität | 850 mAh |
Ausgewählte Artikel
1,54-Zoll SPI E-Paper-Display
| Graustufe | 2 |
| Auflösung | 200x200 |
| Vollständige Aktualisierungszeit | 2S |
L76K Multi-System-Positionierungs-GNSS-Modul
| Unterstützungssystem | GPS, GLONASS, BeiDou, QZSS |
| Support-Funktion |
LNA, SAW-Filter, AGNSS, 1PPS |
Technologieunterstützung [Github]
Wenn Sie technische Unterstützung benötigen, klicken Sie bitte auf den Link, um weitere Einzelheiten zu erfahren.
Einfaches Beispiel:
https://github.com/Xinyuan-LilyGO/LilyGO-T-Echo
Meshtastic:
Anwendungsszenarien
- DIY-Kreation
- LoRa-Netzwerk
- GPS-Ortung
- IOT-Terminalsteuerung
- MINT-Bildungsprodukt
Merkmale der LILYGO T-ECHO BME280
Der LILYGO T-ECHO BME280 integriert das fortschrittliche L76K Multi-Satelliten-Positionssystem, das eine Vielzahl von globalen Navigationssatellitensystemen (GNSS) wie GPS, BeiDou, GLONASS und QZSS unterstützt. Dies ermöglicht Multi-System-Gemeinschaftspositionierung und einzelne Systemunabhängige Positionierung, die genaue Standortdaten in einer Vielzahl von Umgebungen gewährleistet. Darüber hinaus verfügt der LILYGO T-ECHO BME280 über AGNSS (Assisted GNSS), das die Zeit für die erste Positionsbestimmung reduziert und ein schnelles und zuverlässiges Benutzererlebnis bietet.
Im Vergleich zu herkömmlichem GPS mit einem einzelnen System erhöht das Multi-Satellitensystem im LILYGO T-ECHO BME280 erheblich die Anzahl der sichtbaren Satelliten, was die Positionsgenauigkeit und Stabilität selbst in komplexen städtischen Umgebungen verbessert, in denen GPS-Signale oft schwach sind. Die Integration eines eingebauten Rauschverstärkers (LNA) und eines Oberflächenfilters gewährleistet hohe Empfindlichkeit, die eine schnelle Signalaufnahme und präzises Tracking ermöglicht, selbst unter schwierigen Bedingungen.
Der LILYGO T-ECHO BME280 verbessert auch die Anti-Interferenz-Fähigkeiten mit seinem Oberflächenakustikfilter, was die Leistung in Umgebungen mit elektromagnetischem Rauschen verbessert. Darüber hinaus ist das Modul mit einem aktiven Antennenerkennungsschaltkreis und einem Schutzschaltkreis ausgestattet, der sowohl das Modul als auch die Antenne vor potenziellen Schäden schützt.
Für eine verbesserte Benutzerinteraktion verfügt das LILYGO T-ECHO BME280 über ein 1,54-Zoll E-Paper-Display mit einer 200x200 Auflösung LED-Frontlicht. Dies sorgt für eine klare Sichtbarkeit in schwach beleuchteten oder dunklen Umgebungen, was es ideal für den Innen- und Außenbereich macht.

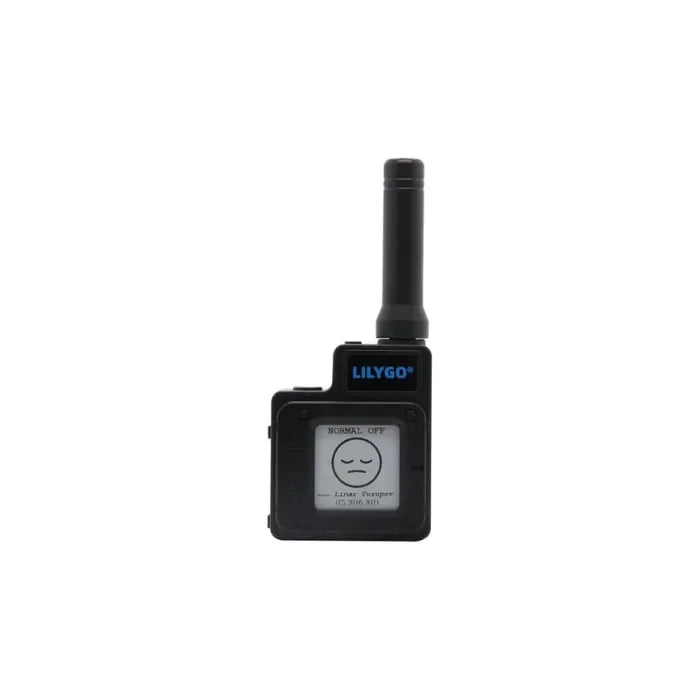

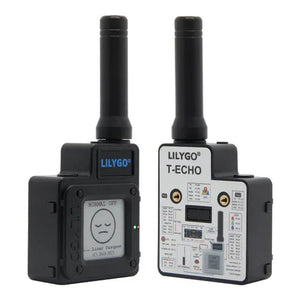

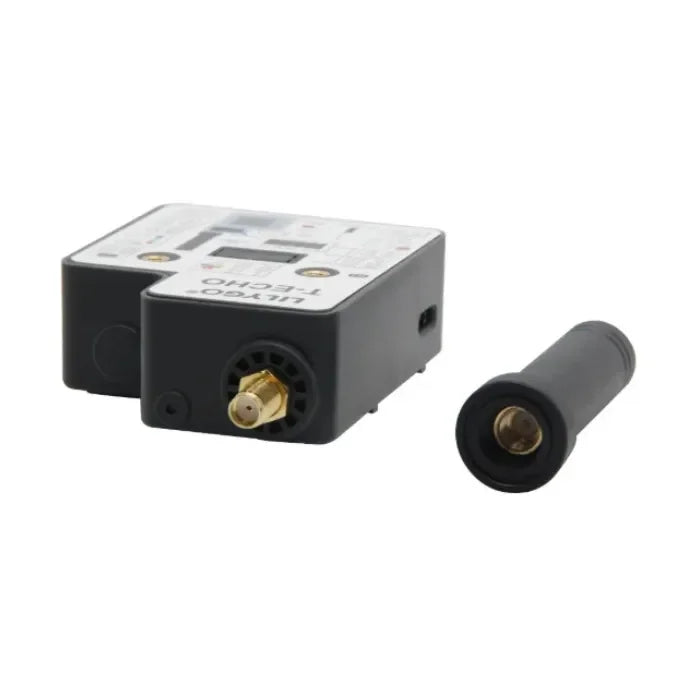

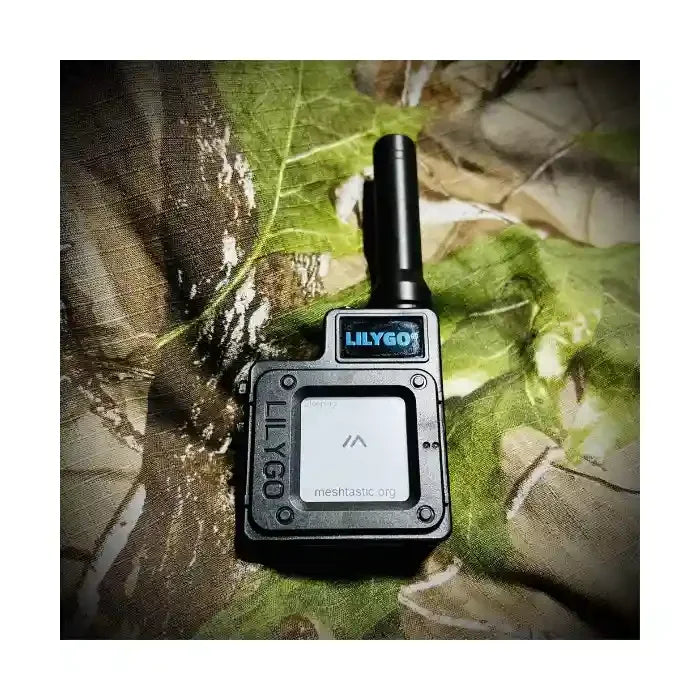

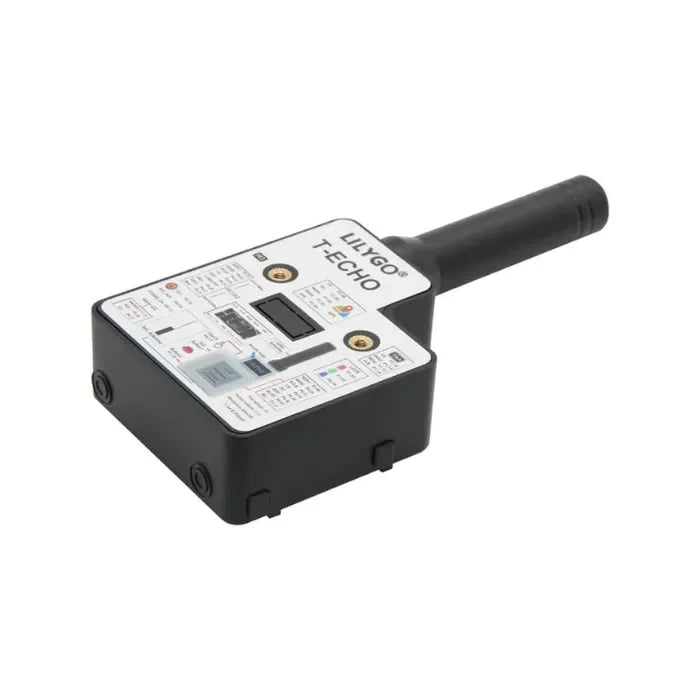

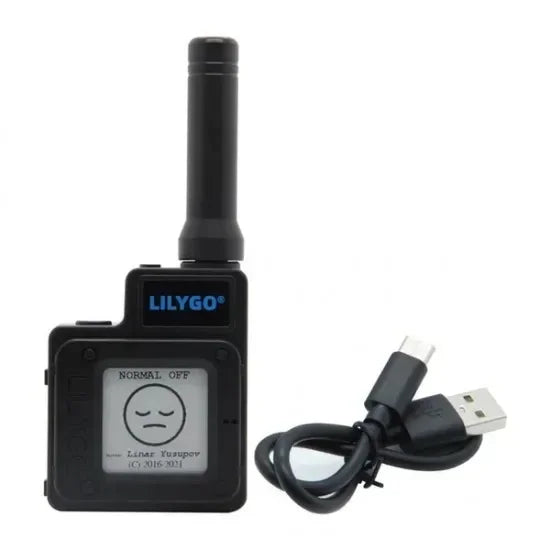

Warenpräsentation

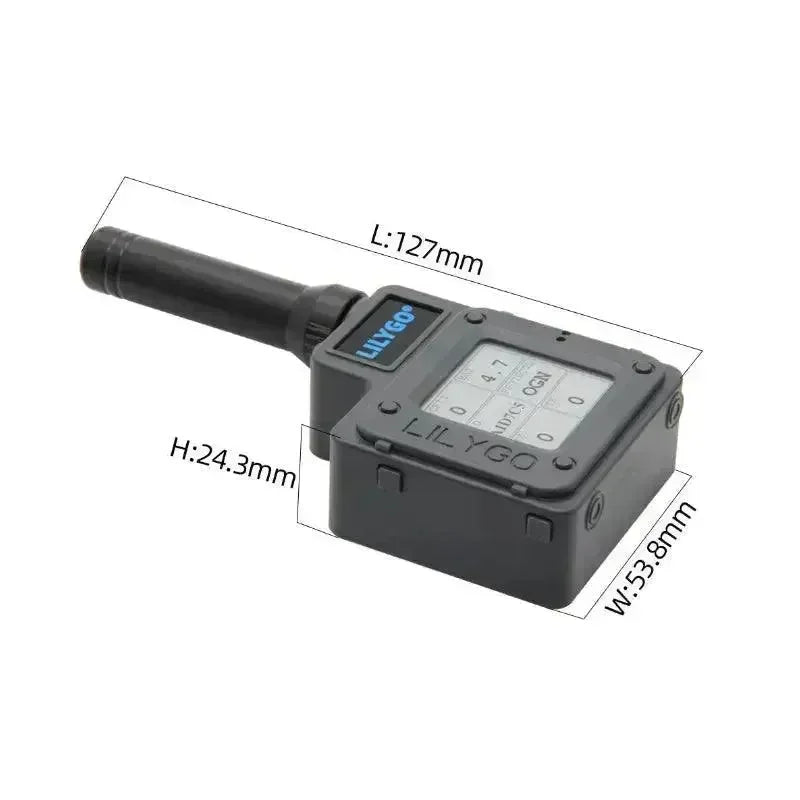

Größe
Pin-Diagramm

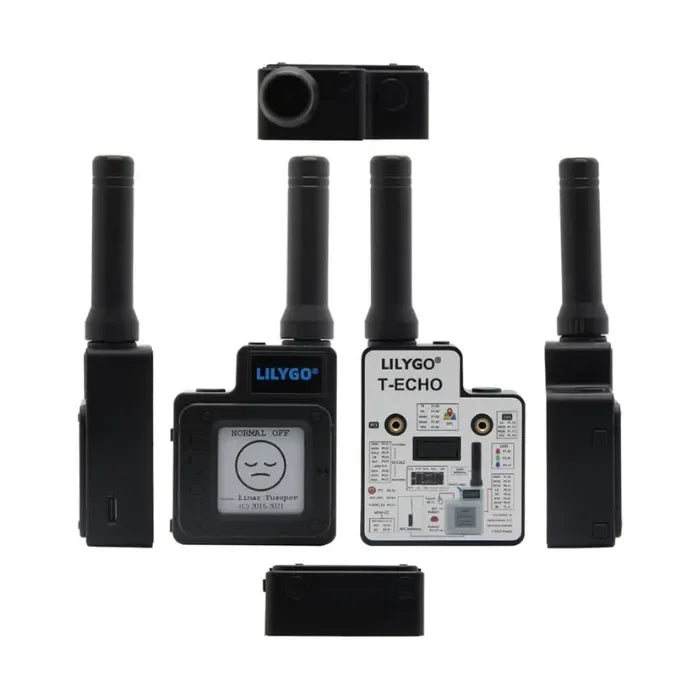

Details zum Erscheinungsbild
