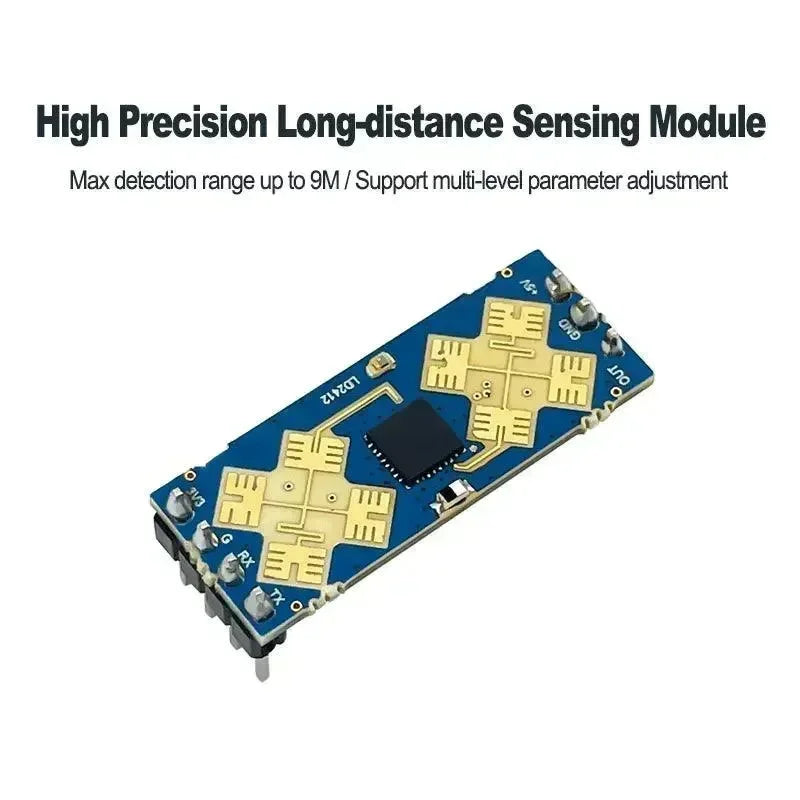

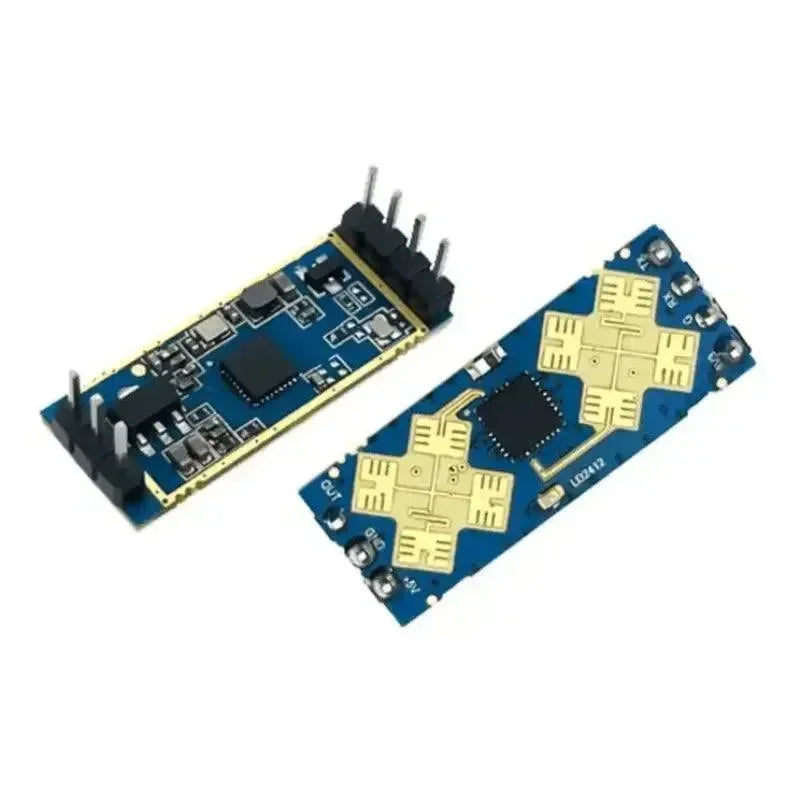

HLK-LD2412 ist ein hochempfindliches 24-GHz-Modul zur Erfassung des Anwesenheitsstatus von Menschen, das von HI-LINK Electronics entwickelt wurde. Sein Arbeitsprinzip besteht darin, kontinuierliche FMCW-Frequenzmodulationswellen zu verwenden, um menschliche Ziele im festgelegten Raum zu erkennen, kombiniert mit Radarsignalverarbeitung und präzisen Algorithmen zur Erfassung des menschlichen Körpers, um eine hochempfindliche Erfassung des Anwesenheitszustands des menschlichen Körpers zu erreichen und menschliche Körper sowohl in Bewegung als auch im Stillstand zu erkennen Zustände und berechnen Zusatzinformationen wie die Zielentfernung. Dieses Produkt wird hauptsächlich in Innenräumen verwendet, um zu erkennen, ob sich im Wahrnehmungsbereich eine Bewegung oder Mikrobewegung des menschlichen Körpers befindet, und um Erkennungsergebnisse in Echtzeit auszugeben. Der größte Erfassungsabstand kann 9 Meter erreichen, mit einer Entfernungsauflösung von 0,75 Metern. Stellen Sie visuelle Konfigurationstools bereit, mit denen Sie den Erfassungsabstand, die Erfassungsempfindlichkeit in verschiedenen Intervallen und die unbemannte Verzögerungszeit einfach konfigurieren können, um unterschiedliche spezifische Anwendungsanforderungen zu erfüllen.
Unterstützt GPIO- und UART-Ausgänge, Plug-and-Play und kann flexibel auf verschiedene intelligente Szenarien und Terminalprodukte angewendet werden.
Merkmale
-
Plug and Play, einfache Montage-Methode
-
Der größte Erfassungsabstand kann bis zu 9 Meter betragen, und der nächste und der weiteste Erfassungsabstand können konfiguriert werden
-

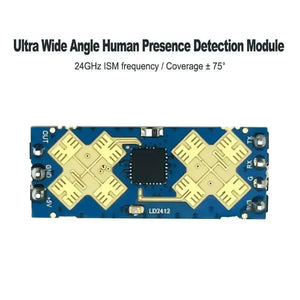

Großer Erfassungswinkel mit einem Erfassungsbereich von ± 75 Grad
-
Mehrstufige intelligente Parameterabstimmung, um den Anforderungen von Szenenwechseln gerecht zu werden
-
Visuelle Debugging- und Konfigurationstools
-
Kompakt und vereinfacht, unterstützt mehrere Installationsmethoden wie Decken- und Wandmontage
-
24-GHz-ISM-Frequenzband, zertifiziert nach FCC- und CE-Spektrumvorschriften
-
Die ultimative kosteneffiziente Wahl
Parameter
- Frequenz: 24G-24,25GHz
- Modulationsart: FMCW
- Erkennungsentfernung: Entfernungsauflösung 0,75 m, einstellbar von 0,75 m bis 9 m
- Erkennungswinkel: ±75°
- Stromversorgung: 3,3 V oder 5 V (Stromkapazität >200 mA)
- Aktuell: ~90mA (Typ.)
- Ausgangspegel des seriellen Ports: 3,3 V
- Frequenz-Sweep-Bandbreite: 250 MHz (entspricht den CE/FCC-Zertifizierungsstandards)
- Betriebstemperatur: -40 °C bis +85 °C
- Abmessungen: 11 mm x 28 mm
-
Pakettyp: Standard mit Pins

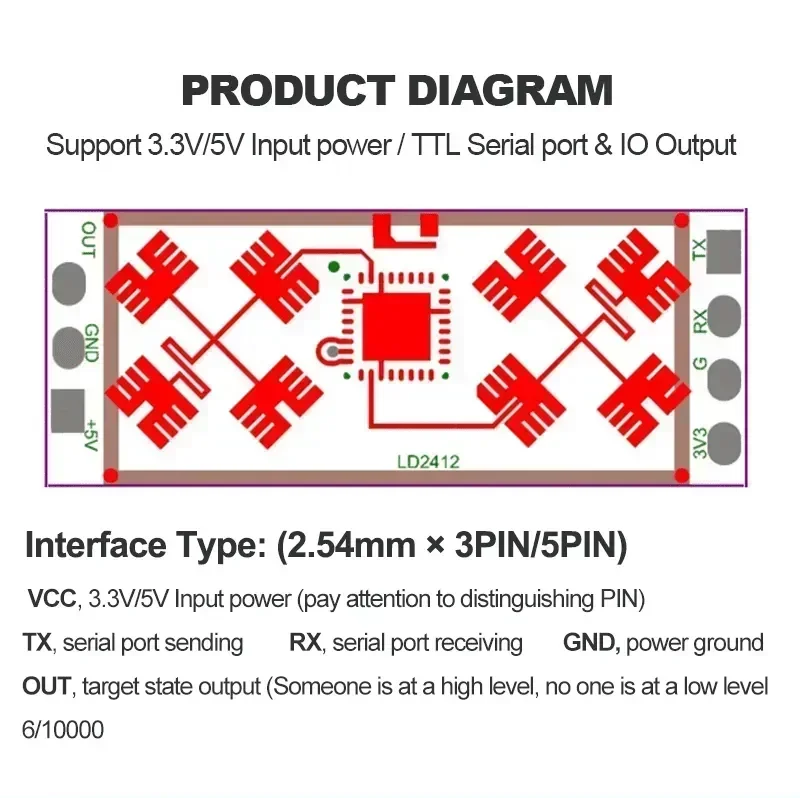

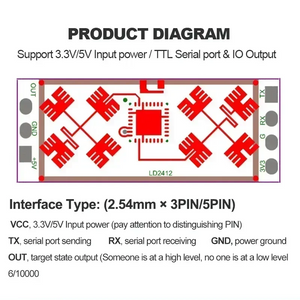

Schnittstellentyp: (2,54 mm × 4PIN / 3PIN-Header)

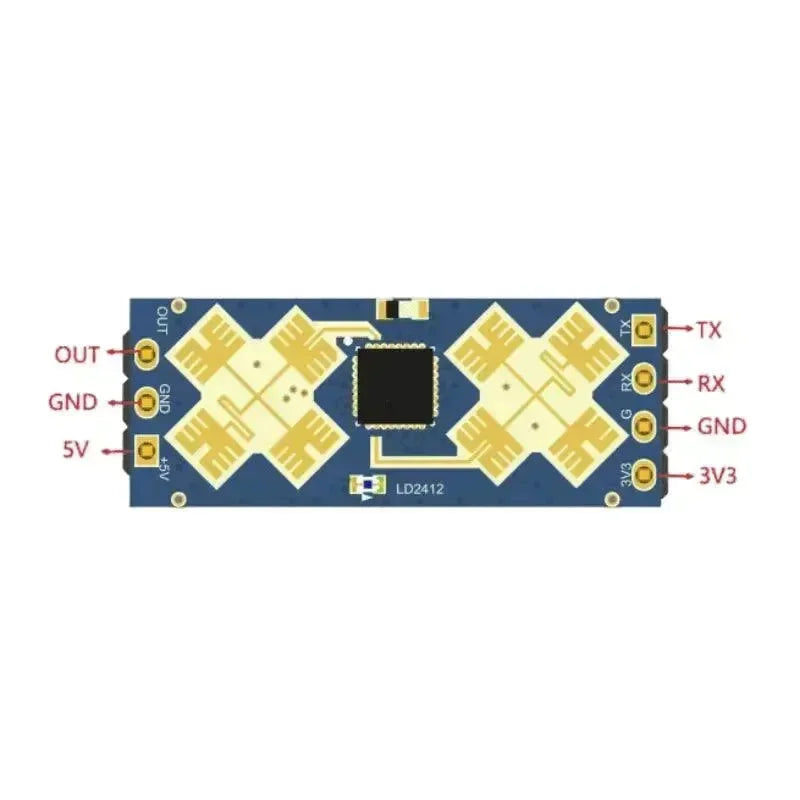

| Pin-Symbol | Name | Funktion |
|---|---|---|
| AUS | Zielstatusausgabe | Standard: Erkennt die Anwesenheit einer Person: Gibt einen hohen Pegel aus. Keine Anwesenheit: Low-Pegel wird ausgegeben. Der Ausgangspegel kann über Befehle konfiguriert werden. |
| TX | Serieller Port Tx | Serieller Port Tx-Pin |
| RX | Serieller Port Rx | Serieller Port Rx-Pin |
| +5 V | 5V Stromversorgungseingang | Stromeingang: 5V; 5V- und 3,3V-Stromversorgung wählbar. |
| 3V3 | 3,3V Stromversorgungseingang | Stromeingang: 3,3 V; 5V- und 3,3V-Stromversorgung wählbar. |
| GND | Boden | Erdung |
| G | Boden | Erdung |
