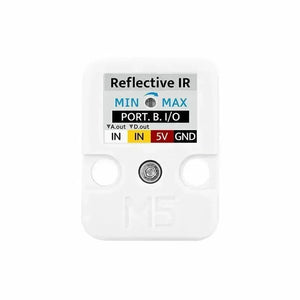

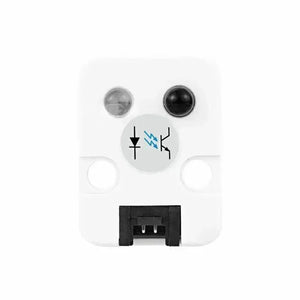

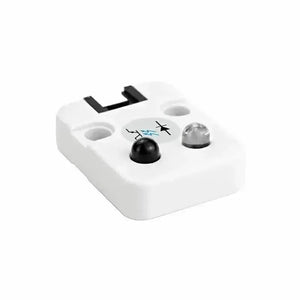

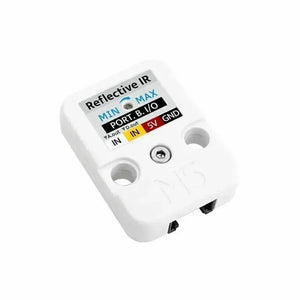

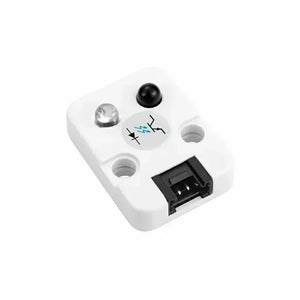

M5Stack Infrarot-Reflexionssensor-Einheit

Reflektierende IR-Einheit ist eine Infrarot-Sensoreinheit, die das reflektierte Infrarotlicht von Zielobjekten effizient und genau erfassen kann. Es eignet sich für Anwendungen wie Objekterkennung, Verfolgung, Entfernungsmessung und Automatisierungssysteme.

Es generiert einen entsprechenden Spannungswert basierend auf der Intensität der von Hindernissen reflektierten Infrarotsignale. Gleichzeitig integriert die reflektierende IR-Einheit auch das Design des LM393-Komparators, der analoge Signale in zuverlässige digitale Signale zur Verarbeitung und Interpretation in digitalen Systemen umwandeln kann. Diese doppelte Ausgabe von analogen und digitalen Signalen bietet Benutzern vielfältige Auswahlmöglichkeiten und Anwendungsszenarien.

Bei Verwendung der reflektierenden IR-Einheit kann die LED-Anzeige eine wichtige Rolle spielen. Durch die digitale Steuerung der LED-Anzeige kann der Erfassungszustand des Sensors intuitiv angezeigt werden, sodass Benutzer den Betriebsstatus des Systems schnell verstehen können. Ob im Labor oder bei Ingenieurprojekten, dieser intuitive Feedback-Mechanismus kann Benutzern helfen, Probleme zu finden und rechtzeitig Anpassungen vorzunehmen.

Die reflektierende IR-Einheit ist außerdem mit einem einstellbaren 10-k-Potentiometer ausgestattet. Benutzer können die Sensorleistung optimieren, indem sie die Empfindlichkeit und den Schwellenwert anpassen, um sie an unterschiedliche Umgebungen und Anwendungsanforderungen anzupassen. Diese Flexibilität macht die reflektierende IR-Einheit zu einer multifunktionalen und anpassungsfähigen Sensoreinheit, die den Anforderungen verschiedener Szenarien gerecht werden kann.

Merkmale

• Infrarot-Sensortechnologie: Durch den Einsatz fortschrittlicher Infrarottechnologie kann das reflektierte Infrarotlicht des Zielobjekts effizient und genau erfasst werden.
• Analoger Signalausgang: Durch die Infrarot-Empfangsröhre und die 10k-Widerstandsspannungsteilung wird der entsprechende Spannungswert entsprechend der Intensität des vom Hindernis reflektierten Infrarotsignals erzeugt.
• Digitaler Signalausgang: Der integrierte LM393-Komparator wandelt analoge Signale in zuverlässige digitale Signale für eine einfache Verarbeitung und Interpretation in digitalen Systemen um.
• LED-Anzeige: Digitale Signalsteuerung, LED-Anzeige, intuitive Anzeige des Sensorerkennungsstatus, Benutzer können den Systembetrieb schnell verstehen.
• Einstellbares Potentiometer: Ausgestattet mit einem einstellbaren 10-k-Potentiometer können Benutzer die Sensorleistung optimieren, indem sie Empfindlichkeit und Schwellenwert anpassen, um sie an unterschiedliche Umgebungen und Anwendungsanforderungen anzupassen.
• Programmierplattform: Arduino, UIFlow usw.

Inklusive

• 1x Reflektierende IR-Einheit
• 1x HY2.0-4P Kabel（20cm）
• 1x Potentiometer-Schraubendreher

Anwendungen

• Objekterkennung
• Reichweitenmessung
• Automatisches System
• Sicherheits- und Schutzsystem
• Zeilenfolge

Spezifikation

Reflektive IR-Einheitenbibliothek
