AiPi-Eyes Serie ist ein multifunktionales Entwicklungsboard, das speziell für Ai-M61-325 vom Axiomtek Open-Source-Team entwickelt wurde und WiFi6 sowie BLE5.3 unterstützt.
Das Ai-M61-325 Modul ist mit 3 umfangreichen Peripherieschnittstellen ausgestattet, darunter DVP, MJPEG, Display, AudioCodec, USB22.0, SDU, Ethernet (EMAC), SD/MMC (SDH), SPI, UART, I2C, 125, PWM, GPDAC, GPADC, ACOMP und GPIO.

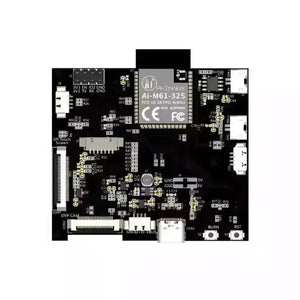

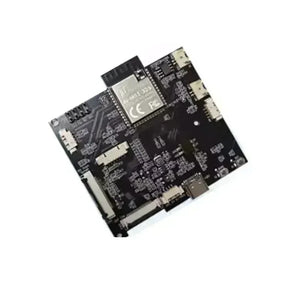

Das AiPi-Eyes-S2-Entwicklungsboard verfügt über eine integrierte SP-Bildschirm-Schnittstelle, eine DVP-Kameraschnittstelle, einen reservierten TF-Kartenhalter und einen herausgeführten USB-Anschluss, über den Sie auf die USB-Kamera zugreifen können, wobei der interne CodeC-Chip des Chips verwendet wird.
CodeC-Chip im Chip, externen Verstärkerschaltkreis, unterstützt durchgehende Wiedergabe und durchgehendes Mikrofon.
Vergleichsartikel
| Vergleichsartikel | AiPi - Augen - S1 | AiPi - Augen - S2 |
|---|---|---|
| Entwicklungsboard-Größe | 75×58mm | 66×58mm |
| Hauptsteuermodul | Ai - M61 - 32S | Ai - M61 - 32S |
| Stromversorgungsformular | Typ C (5 V) | Typ C (5 V) |
| LCD-Unterstützung | GC9307N (3,5 Zoll, 240×320 Pixel) + Kapazitiver Touch | GC9307N (3,5 Zoll, 240×320 Pixel) + Kapazitiver Touch |
| Kamera-Unterstützung | DVP-Schnittstelle: 30w - Pixel (GC3028) Kamera USB-Schnittstelle: 100W - Pixel-USB-Kamera |
DVP-Schnittstelle: 30w - Pixel (GC3028) Kamera USB-Schnittstelle: 100W - Pixel-USB-Kamera |
| Audioschaltung | Externer ES8388, Dual-Channel-Eingang und -Ausgang | Integrierter Codec, Einkanal-Ausgang |
Eingebauter Audiochip
Verwendet internen CodeC-Chip, externen Verstärkerschaltkreis.
Unterstützt einseitige Wiedergabe und einseitiges Mikrofon
Unterstützung von Wi-Fi/BLE/Thread-Koexistenz.
DVP-Kamera-Schnittstelle
Integrierte DVP 24Pin Kamera-Schnittstelle
Kompatibel mit GC0308, GC0328 und anderen Kameras
Unterstützung für 30W Pixel DVP Kamera
Unterstützt USB-Kamera bis zu 100W Pixel
Herunterladen

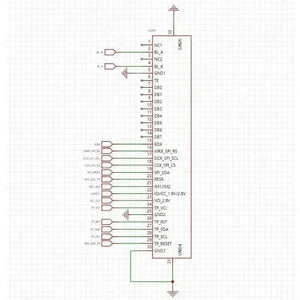

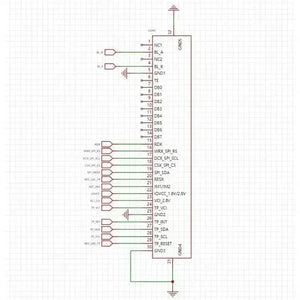

SPI-Touchscreen-Schnittstelle
SPI-Bildschirm-Schnittstelle mit 30PIN FPC-Chassisanschluss, werkseitig angepasst an GC9307N-Farbbildschirm + CHSC6540-Touch, hat einen guten Treiber geschrieben.

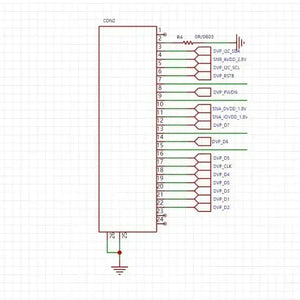

DVP-Kamerastecker
Integrierte DVP24Pin-Kameraschnittstelle, kompatibel mit GC0308, GC0328 und anderen Kameras, unterstützt eine Auflösung von 200W.

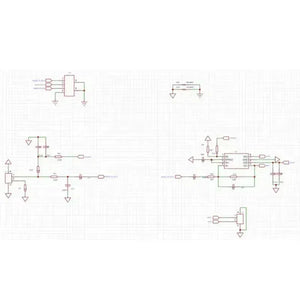

Eingebauter CodeC-Chip
AiPi-Eyes-S2 verwendet einen internen CodeC-Chip und einen externen Verstärkerschaltkreis, der die Wiedergabe und das Mikrofon unterstützt.

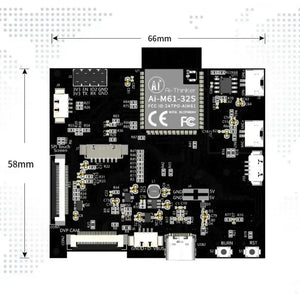

Produktgröße
