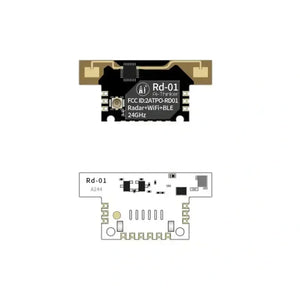

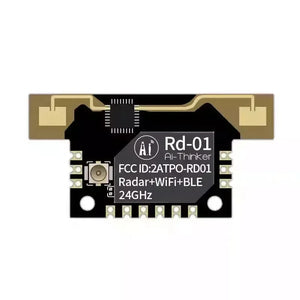

Ai-Thinker Rd 01 24G Millimeterwellenradar
Rd - 01 ist ein Radar, das Wi-Fi & BLE unterstützt. Sein Radar verwendet den S3KM111L-Chipsatz von Silicon Power (24GHz-Band, 1GHz Modulationsbandbreite pro Frequenz), arbeitet mit FMCW kontinuierlicher Welle, um menschliche Ziele zu erkennen, kombiniert Radar-Signalverarbeitung und Körpererkennungsalgorithmen für hochsensible menschliche Präsenzsensing und zur Identifizierung menschlicher Bewegungen und stationärer Zustände. Es kann die Zielentfernung und andere Informationen berechnen.
Der Wi-Fi- und BLE-Bereich verfügt über einen BL602-Chip, der Wi-Fi 802.11b/g/n und BLE5.0 unterstützt. Er ist hauptsächlich für den Innenbereich gedacht, um menschliche Bewegungen oder Mikrobewegungen zu erfassen, die Ergebnisse über Wi-Fi und BLE zu übertragen, mit visuellen Konfigurationstools zur Erfassung von Entfernung, Empfindlichkeit und unbemanntem Delay. Er unterstützt GPIO- und UART-Ausgänge sowie die drahtlose Konfiguration von Radarparametern über Wi-Fi und BLE, anwendbar auf verschiedene intelligente Szenarien und Produkte.
Produktparameter
| Produktparameter | Spezifikation |
|---|---|
| Modell | Rd-01 |
| Paket | SMD-12, kompatibel mit Patch-/Reihenstift-/Sockel- und anderen Montagemethoden |
| Größe | 35,0 * 18,0 * 3,6 (±0,2) mm |
| Antennenform | Radar: Bordantenne Wi-Fi & BLE: IPEX-Buchse |
| Frequenzbereich | Radar: 24G ~ 24,25GHz Wi - Fi: 2400 ~ 2483,5MHz |
| Betriebstemperatur | 40 °C ~ 85 °C |
| Speicherumgebung | - 40°C ~ 125°C, <90% RH |
| Stromversorgungsbereich | Versorgungsspannung 3,0V ~ 3,6V, Versorgungsstrom ≥500mA |
| Unterstützte Schnittstellen | UART / GPIO / ADC / PWM / I2C / SPI |
| Verfügbare IO-Menge | 8 |
| Serielle Portrate | Standardmäßig 256000 Bit/s |
| Sicherheit | WPS / WEP / WPA / WPA2 Persönlich / WPA2 Unternehmens / WPA3 |
| Blitz | Standardmäßig 2 MByte |
Produktdetails
Produktgröße
