Der Rd-03L ist ein batteriebetriebenes, ultra-niedrigstrom Radar-Modul. Das Modul enthält extrem vereinfachte 24GHz Millimeterwellen-Sensor Hardware und eine energieeffiziente Firmware für intelligente Algorithmen zur Erkennung menschlicher Präsenz.
Rd-03L ist mit einem AIOT Millimeterwellen-Sensor SoCICL1112, einer Hochleistungs-24GHz-Einzeltransmitter-Empfänger-Antenne und Peripherieschaltungen ausgestattet. ICL1112 ist ein μA-Klasse 24G Einzeltransmitter-Empfänger Millimeterwellen-Sensorchip, der ultra-niedrigen Stromverbrauch (55uA) und ultra-robuste Reichweitenbestimmung kombiniert. Er arbeitet im K-Band von 24GHz und verwendet eine FMCW-Dauerwelle, um das Ziel im festgelegten Raum zu erkennen.
Die Firmware des energieeffizienten Algorithmus zur Erkennung menschlicher Präsenz wird hauptsächlich in Innenräumen verwendet, um zu erkennen, ob sich ein sich bewegender oder leicht bewegender menschlicher Körper im Bereich P befindet, und die Erkennungsergebnisse in niedrigem Energieverbrauchsmodus in Echtzeit zu aktualisieren.
Die Erfassungsdistanz des Rd-03L kann bis zu 8 Meter erreichen, und sie kann einfach mit verschiedenen Auslöse- und Halteschwellen für unterschiedliche Erfassungsdistanzen, den Status der menschlichen Anwesenheit, die Berichterstattungsfrequenz der Zielabstandsmessung und die Berichterstattungszeit für unbesetzte Bereiche konfiguriert werden.
Rd-03L unterstützt GPIO- und UART-Schnittstellen, Plug and Play und kann flexibel in verschiedenen intelligenten Szenarien und Endprodukten eingesetzt werden.
Produktdetails
Produktparameter
| Produktparameter | Spezifikation |
|---|---|
| Modulmodell | Rd - 03L |
| Modulpaket | DIP - 5 |
| Modulgröße | 20,0 * 20,0 (±0,2) mm |
| Antennenform | Integrierte Antenne |
| Frequenzspektrum-Bereich | 24G bis 24,25 GHz |
| Betriebstemperatur | 40 °C ~ 85 °C |
| Speicherumgebung | - 40°C ~ 125°C, <90% RH |
| Stromversorgungsbereich | Versorgungsspannung 3,0V ~ 3,6V, Versorgungsstrom ≥200mA |
| Unterstützte Schnittstelle | UART |
| Serielle Portrate | Standardmäßig 256000 Bit/s |

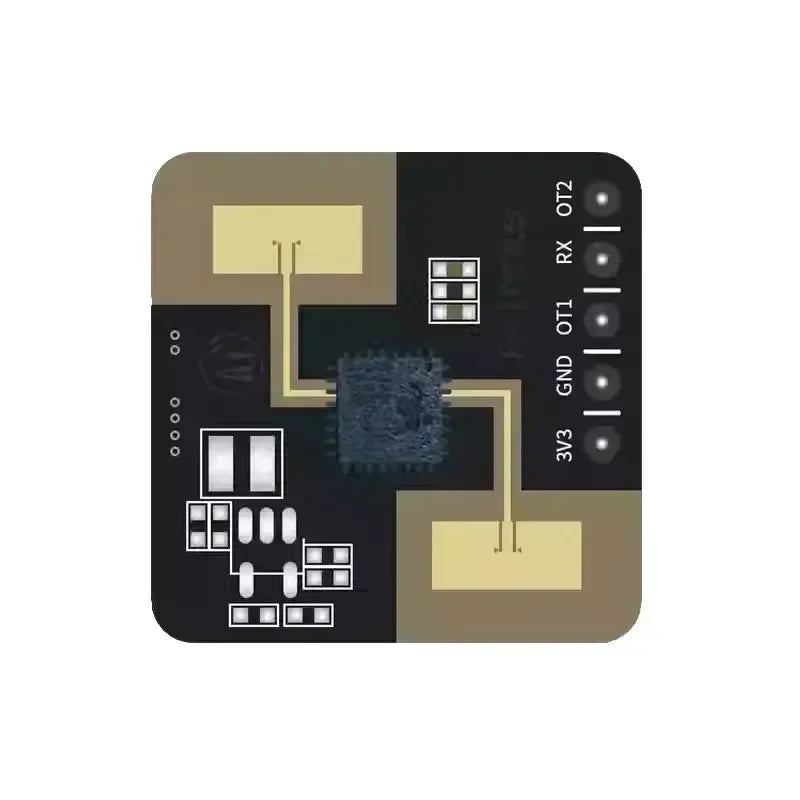

Pinbelegung Beschreibung
| Pin-Reihenfolge | Name | Funktionsbeschreibung |
|---|---|---|
| 1 | 3V3 | Eingangsstromversorgung |
| 2 | GND | Boden |
| 3 | TX | UART_TX |
| 4 | RX | UART_RX |
| 5 | OT2 | Erkennungsergebnis-Ausgabe, hohes Niveau bei Erkennung, niedriges Niveau bei Nicht-Erkennung |
Produktgröße
