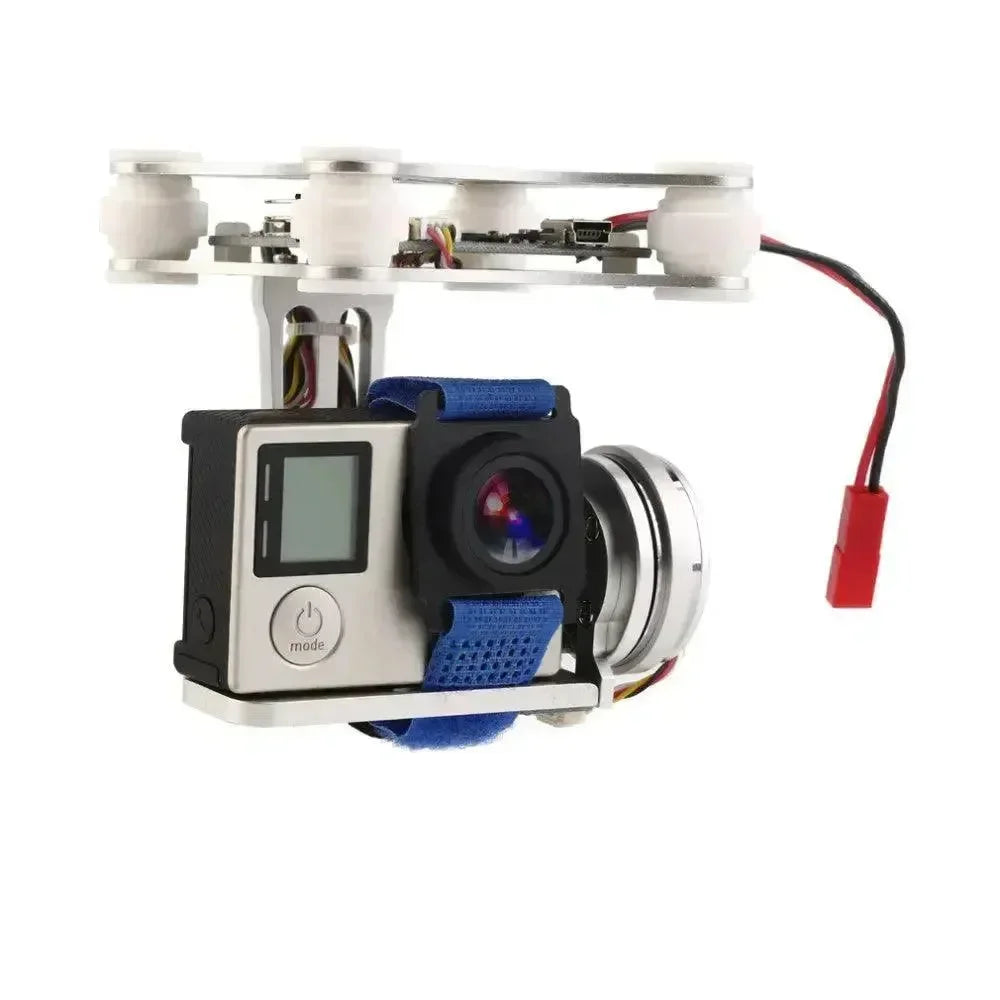

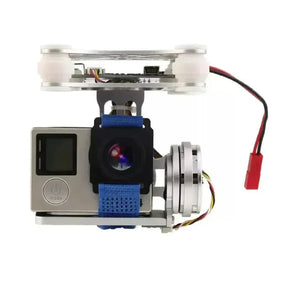

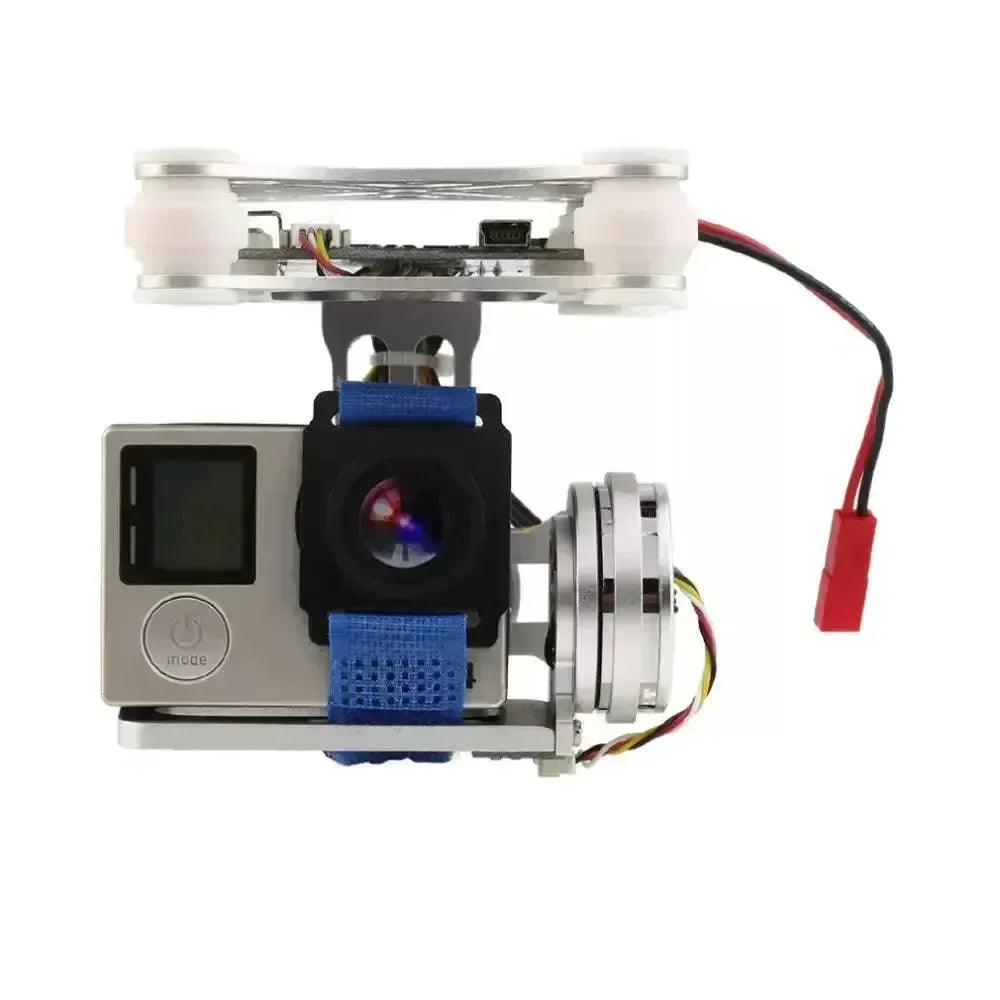

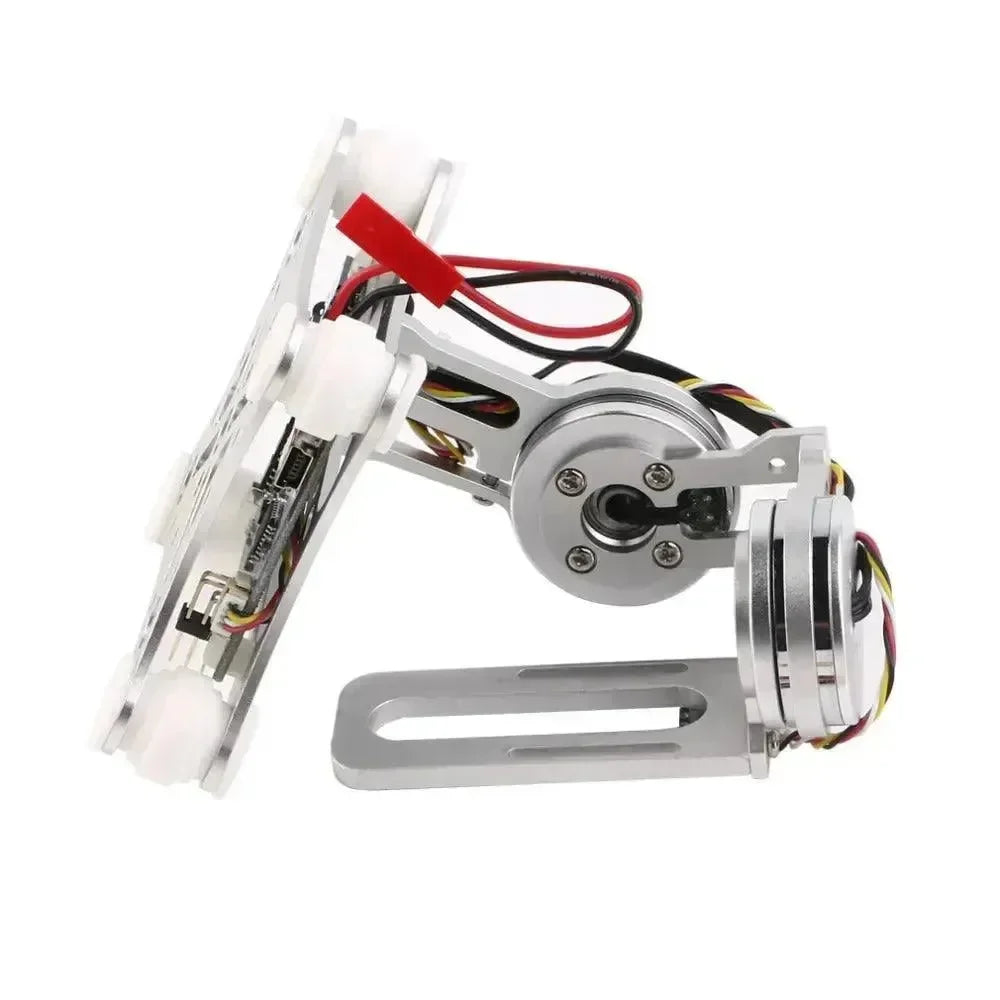

2-Achsen-Bürstenloser Gimbal-Rahmen mit Motoren und Storm32-Controller

Produktspezifikationen (ohne Kamera)

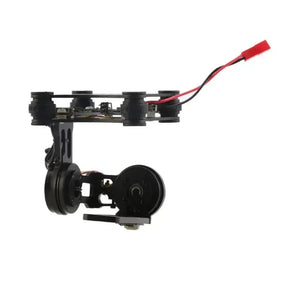

• Farben: Schwarz oder Silber

• Material: CNC-Aluminiumlegierung

• Motor: 2208 KV80 Bürstenloser Motor

• Steuerwinkel: Pitch (-90° bis +90°) / Roll (-45° bis +45°)

• Steuermodus: Roll/Pitch

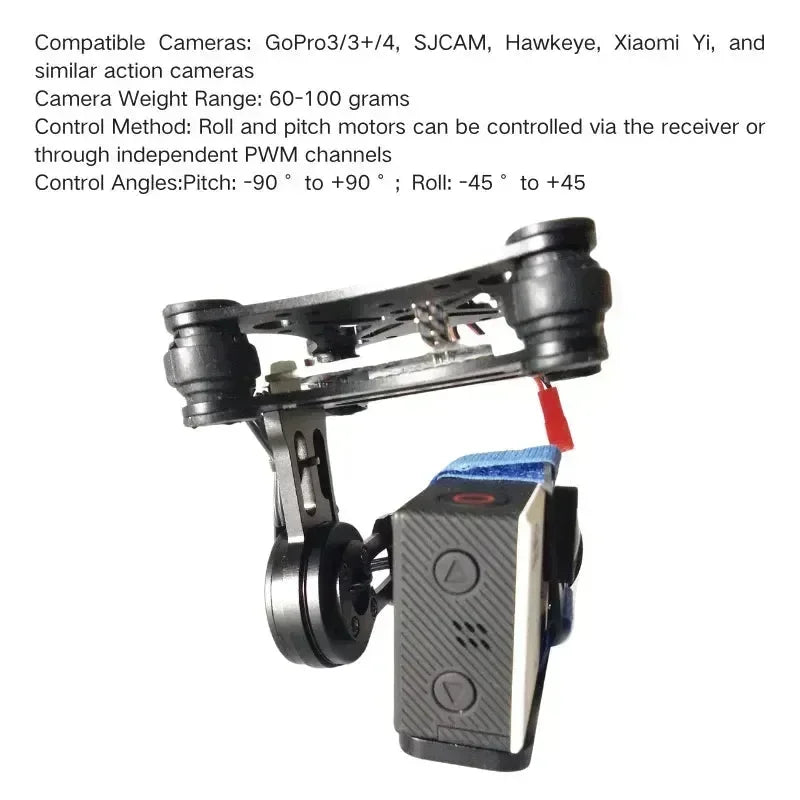

• Kamerakompatibilität: GoPro 3/3+/4, SJCAM, Hawkeye, Xiaomi Yi usw. (60–100 g Kameras)

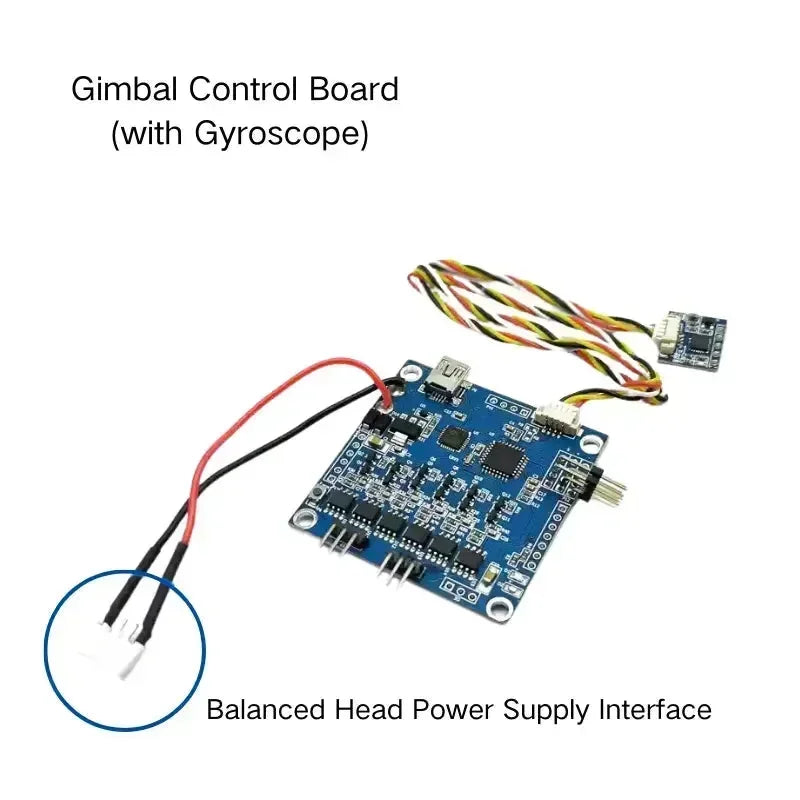

• Steuerplatine: BGC3.0 Bürstenloser Controller

• Software: BGC2.2

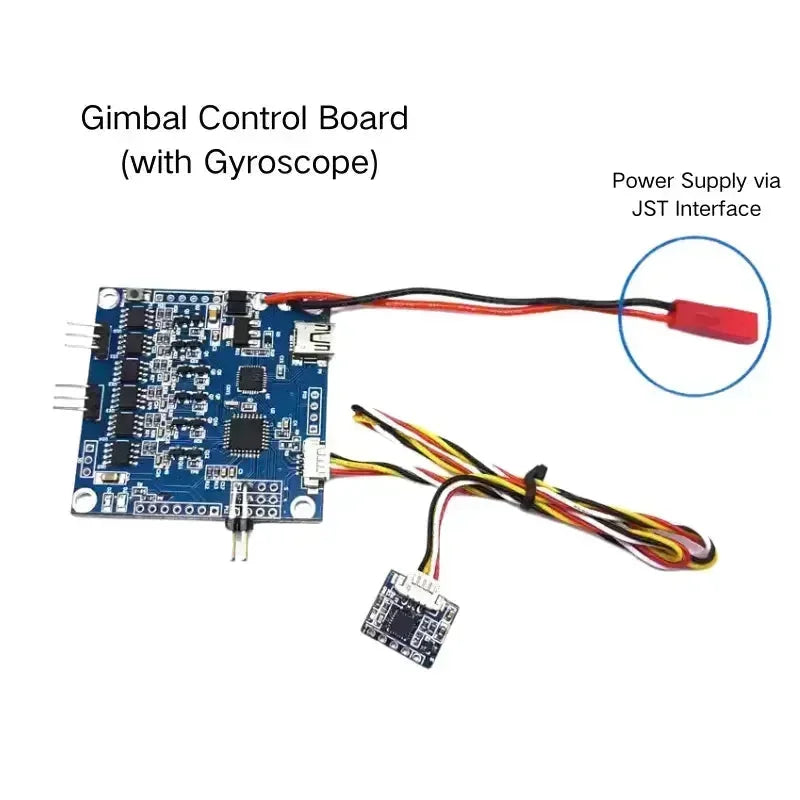

• Batterieanschluss: JST/XH-2.54

• Strom: 12 V (3-Zellen-LiPo-Akku)

• Kompatibilität: DJI Phantom 1/2, DIY-Drohnen

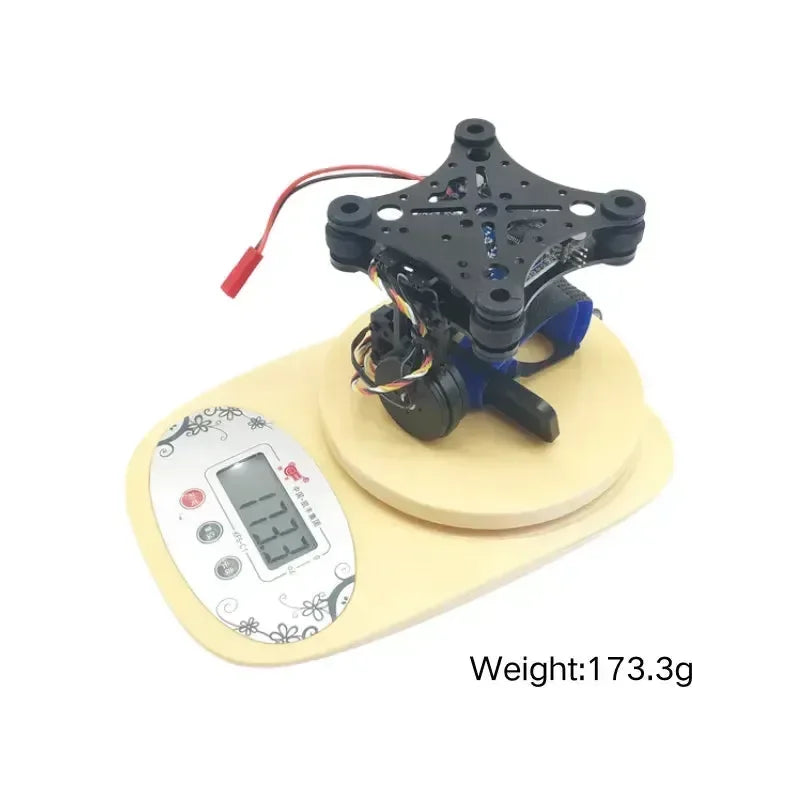

• Gewicht: 170g

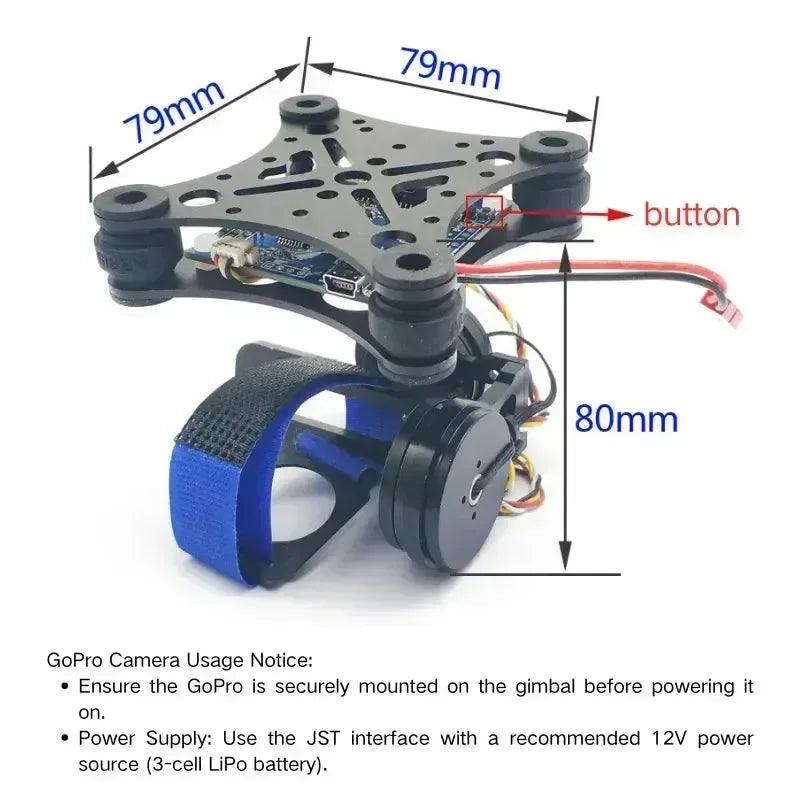

• Verpackungsgröße: 125 mm × 125 mm × 105 mm

Vorsichtsmaßnahmen:

1. Empfohlene Stromversorgung: 12 V (3-Zellen-LiPo-Akku).

2. Sichere Kameramontage: Stellen Sie sicher, dass die GoPro fest und locker am Gimbal befestigt ist.

3. Kameraausrichtung: Passen Sie die GoPro nach links oder rechts an, bis sie eben ist.

4. Wichtig: Schalten Sie den Gimbal nicht ein, bevor Sie die GoPro sicher montiert haben.

Installationsprozess (Gebrauchsanweisung):

1. Entfernen Sie die stoßdämpfenden Kugeln und öffnen Sie die obere Abdeckung der Montageplatte.

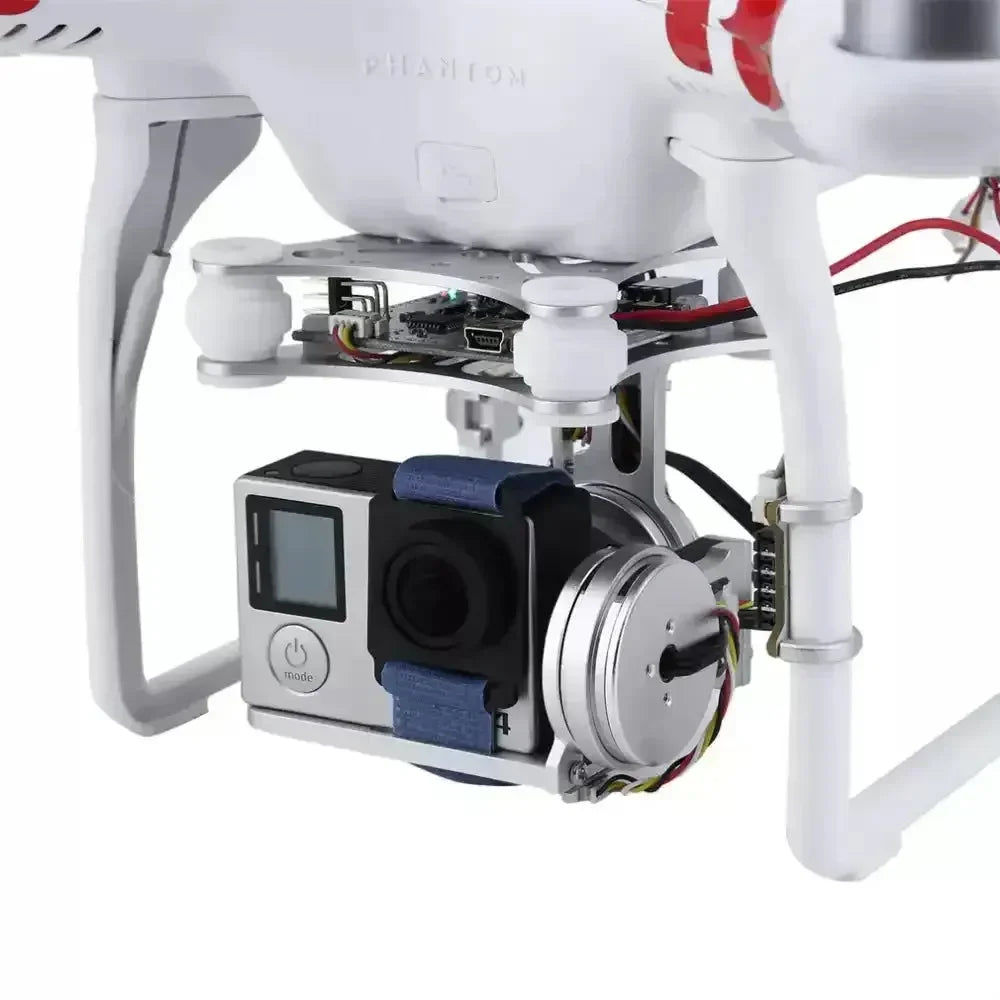

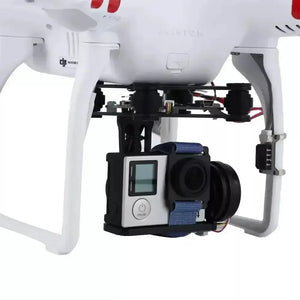

2. Montieren Sie die obere Platte des Gimbals an der Unterseite des DJI Phantom und befestigen Sie sie mit Schrauben.
3. Die schockabsorbierenden Kugeln neu installieren.
4. Befestigen Sie Ihre GoPro-Kamera und sichern Sie sie mit Riemen.

Hinweise zur Verwendung:

• Montieren Sie die Kamera vor dem Einschalten immer fest, um Erschütterungen und Schäden an der Steuerplatine zu vermeiden.
• Halten Sie den Gimbal vor dem Einschalten in der Schwebe; Beim Start erfolgt eine automatische Nivellierung.
• Rote LED zeigt Strom an, gelbe LED blinkt und leuchtet, wenn das Gyroskop ordnungsgemäß funktioniert.
• Steuern Sie Nick- und Rollmotoren über den Empfänger oder einzelne PWM-Kanäle.
