1MP HBVCAM-2346 V11, 100 Grad - verzerrungsfreies großes Objektiv
📦 Location of the warehouse: China
Free shipping for you
Free Shipping from 30€ in Germany, 50€ in the EU!
Trustpilot rating: 4/5
Thank you for your support - rate us on Trustpilot!
1MP HBVCAM-2346 V11, 100 Grad - verzerrungsfreies großes Objektiv
Merkmale
-
Hochleistungs-Sensor: Ausgestattet mit einem 1MP OV9782 (1/4") Bildsensor, der den Farbschlussverschluss unterstützt.
-
Hohe Auflösung und Bildrate: Unterstützt 1280×720 Auflösung, MJPEG-Format, mit einer maximalen Bildrate von 120FPS.
-
Ultra-Weitwinkel-Sichtfeld: Verfügt über ein 100° Sichtfeld mit verzerrungsfreier Bildgebung.
-

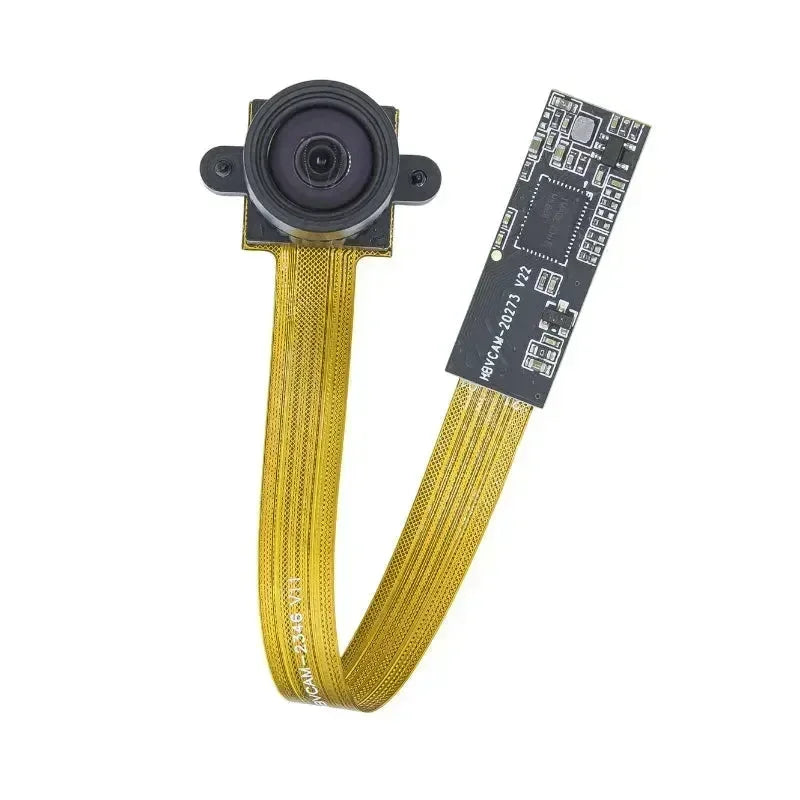

Flexibles Design: Geteilte Struktur mit weichen und harten Platten; die FPC (flexible gedruckte Schaltung) ist faltbar und ermöglicht eine vielseitige Installation in verschiedenen eingebetteten Geräten.
-
Vielseitige Anwendungen: Ideal für Hochgeschwindigkeits-Lichtscanning, Barcode-Erkennung und andere Anwendungen für eingebettete Geräte.
-
Premium-Bauqualität: Der Kamerakopf misst 17×17mm mit 18 Montageschraubenlöchern, die eine flexible Befestigung gewährleisten. Die Hartfaserplatte misst 28×10mm.
Kameramodulspezifikationen
| Parameter | Wert |
| Modul-Nr. | HBVCAM-2346 V11 |
| Modulgröße | 123,5 mm × 22 mm × 15,2 mm ± 0,5 mm |
| Temperatur (Betrieb) | -30 °C bis 70 °C |
| Temperatur (Stabiles Bild) | 0 °C bis 50 °C |
| Montagetechnik | SMT (ROSH) |
| Fokus | Fest |
| Objektabstand | 30CM-unendlich |
| Auflösung | 600LW/PH (Mitte) |
| PCB-Drucktinte | Schwarz |
| Schnittstelle | USB 2.0 |
| Stromversorgung | USB-Bus-Stromversorgung |
| Versorgungsspannung | Gleichstrom 5 V ± 5 % |
| Maximale Leistungsaufnahme | 640 mW |
| Betriebssystemanfrage | Win XP/Win 7/8/Vista/Android 4.0/Mac/Linux mit UVC |
| Sensor | OV9782(1/4") |
| Sensorpaket | CSP, Bare Die |
| Maximale Auflösung | 1280×720 |
| Empfindlichkeit | 1300 mV (Lux-Sek.) |
| Pixelgröße | 3 μm × 3 μm |
| Maximale Bildübertragungsrate | 320×240@120FPS/640×480@120FPS/800×600@100FPS/1280×720@120FPS |
| S/N-Verhältnis | 38 dB |
| Max. Dynamikumfang | 68 dB |
| Verschlusstyp | Globale Verschlussfarben |
| AGC/AEC/Weißabgleich | Auto |
| Ausgabeformate | YUY2/MJPEG |
| Mikrofon | NEIN |
| Linsenkonstruktion | 2G2P |
| F/Nein | 2.4 |
| EFL | 3.7 mm |
| Sichtfeld | 100° |
| TV-Verzerrung | <5 % |
| Relative Beleuchtung (Sensor) | 70% |
| IR-Filter | 650 ± 10 nm |
| Modulpaket | Antistatisches Tablett |
| Zertifizierungen | FCC/CE/ROSH |
Mechanische Abmessungen des Moduls
Spezifikationen
-
FPC-Länge: 100mm
-
FPC-Dicke: 15,2 mm ± 0,5
-
Testkabel: Unterstützt 5P-1.0MM-Schnittstelle, 50CM Länge.
