AntennaHome DIP SMA Universal RF Connector MMCX Elbow

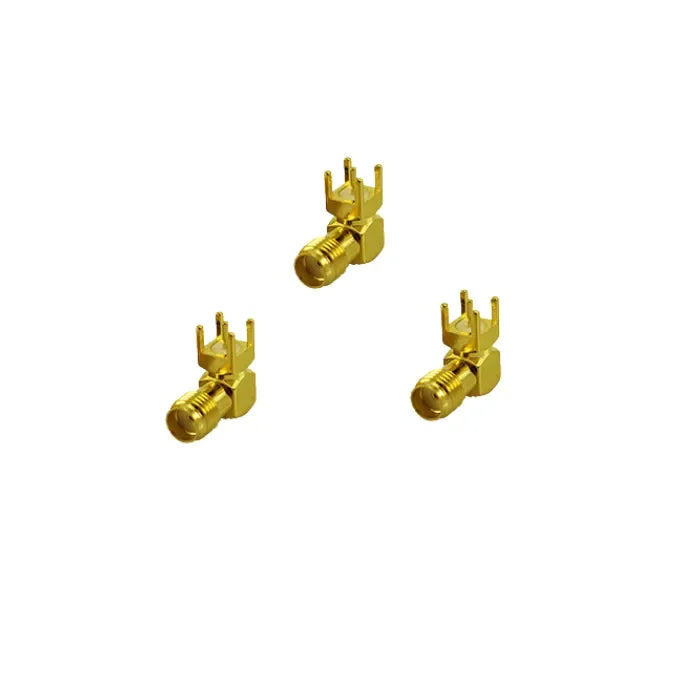

The SMA-K Bended Q4 DIP RF Connector is a premium 90-degree SMA female connector designed for direct PCB mounting applications. Engineered for exceptional performance in wireless communication systems up to 6GHz, this right-angle RF connector delivers superior electrical characteristics and reliable mechanical stability for professional RF circuit designs.
Features
- Right-Angle Design: 90-degree bend configuration optimizes space utilization and cable routing in compact PCB layouts
- PCB Through-Hole Mounting: Secure DIP/through-hole installation provides excellent mechanical stability and consistent grounding
- Premium Construction: Gold-plated copper body ensures excellent conductivity, corrosion resistance, and long-term reliability
- Low Insertion Loss: Superior RF performance with minimal signal degradation (only 0.25dB loss)
- Precision Engineered: Manufactured to tight tolerances for consistent 50Ω impedance and low VSWR
- High-Frequency Capability: Optimized for applications from DC to 6GHz, supporting modern wireless protocols
- Industrial Temperature Rating: Reliable operation across -40°C to +85°C temperature range for demanding environments
- Compact Footprint: Space-efficient dimensions of 8mm x 14.5mm for high-density PCB designs
Specifications
- Product Model: SMA-K Bended Q4, DIP RF Connector
- Part Number: AH06.202
- Connector Type: SMA female (SMA-K), right-angle configuration
- Mounting Method: DIP/through-hole PCB mount
- Frequency Range: DC to 6000 MHz (6GHz)
- Impedance: 50Ω
- VSWR: <1.3
- Insertion Loss: 0.25 dB
- Material: Copper body with gold plating
- Dimensions: Q8 x 14.5 mm
- Weight: 2.8 g/pcs
- Operating Temperature: -40°C to +85°C
Applications
The SMA-K Bended Q4 DIP RF Connector is ideal for:
- Wireless Communication Systems: WiFi routers, access points, and cellular equipment
- RF Test Equipment: Analyzers, generators, and measurement devices
- Telecommunications Infrastructure: Base stations, repeaters, and network equipment
- IoT Devices: Smart home systems, industrial sensors, and connected devices
- GPS/GNSS Receivers: Navigation and positioning modules
- Broadcast Equipment: Transmitters, receivers, and distribution systems
- Amateur Radio: Transceivers, amplifiers, and antenna systems
- Military and Defense: Communication systems and radar equipment
- PCB Prototyping: RF development boards and testing platforms
Shipping List
Each order includes:
- SMA-K Bended Q4 DIP RF Connectors in the quantity ordered
- Quality inspection certificate verifying electrical performance
- PCB mounting guide with recommended footprint dimensions
- Technical specification sheet with detailed electrical and mechanical parameters
- Anti-static packaging for safe transportation and storage
The SMA-K Bended Q4 DIP RF Connector combines high-frequency performance with robust mechanical design, making it the perfect solution for engineers and manufacturers requiring reliable PCB-mounted SMA connections in space-constrained designs. With its precision manufacturing and gold-plated finish, this right-angle RF connector ensures consistent signal integrity across the entire operating frequency range while providing convenient horizontal cable routing for optimal board layout.
