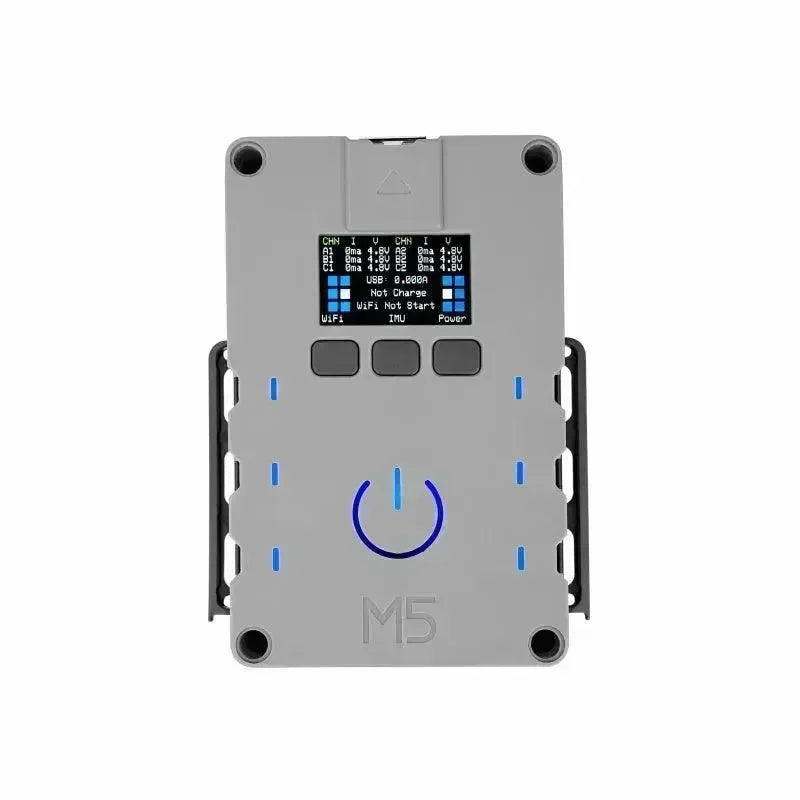

Vývojová sada M5Stack Station ESP32 pro IoT
M5Station-485 je multifunkční průmyslová programovatelná vestavěná vývojová sada pro Internet věcí (IoT), vybavená systémem na čipu (SoC) Espressif ESP32. Je vybavena integrovaným Wi-Fi řešením a dvoujádrovým nízkonapěťovým Xtensa® 32bitovým LX6 mikroprocesorem, který pracuje na maximální hlavní frekvenci 240 MHz. M5Station-485 poskytuje robustní výkon vhodný pro širokou škálu aplikací.
M5Station-485 je vybaven 16 megabajty FLASH paměti a disponuje 1,14palcovým plnobarevným HD IPS displejem s rozlišením 240x135 pixelů, který poskytuje živé a intuitivní rozhraní člověk-stroj (HMI). Zařízení obsahuje fyzickou klávesnici spolu s různými periferiemi, včetně tří programovatelných kláves a sedmi programovatelných RGB LED, které společně zlepšují uživatelský zážitek a usnadňují plynulou interakci se zařízením.
M5Station-485 nabízí různé možnosti napájení, které zahrnují USB Type-C, PWR485 a externí baterii, přičemž na desce je vyhrazený konektor pro baterii. Jeho integrovaný DC/DC měnič s vysokou hustotou výkonu, SCT12A0DHKR, zaručuje stabilní výkon i v náročných aplikacích. Díky tomu je toto zařízení optimálním řešením pro průmyslové řídicí systémy, inteligentní budovy, vícekanálové uzly pro sběr dat a prototypové aplikace.
-
1.14" IPS zobrazit
-
3 fyzická programovatelná tlačítka
-
1 tlačítko ZAP/VYP
-
7 programovatelných RGB LED diody
-
Vstup:
-
Integrovaný 9~24V->5V DC/DC
SY8303Buck obvod -
AXP192čip pro správu napájení
-
-
Výstup:
-
Každé rozhraní (6 Grove, 1 USB-A) je elektronicky zapínáno/vypínáno pomocí
SGM2553D. -
INA3221pro snímání napětí/proudu pro rozhraní Grove, aINA199pro aktuální akvizici pro USB-A -
Integrovaný DC/DC měnič s vysokou hustotou výkonu
SCT12A0DHKR
-
-
Nízká spotřeba energie:
-
Integrovaný reálný čas
BM8563dosáhnout nízké spotřeby energie v režimu spánku/probuzení
-
-
6cestné rozšiřující rozhraní Grove
-
Porty A1/A2 sdílely stejné napájecí a signální piny
-
Porty B1/B2/C1/C2 mají samostatné piny pro napájení a signál
-
-
PWR485rozhraní (4-vodičové - VH3.96)-
RS485
-
Napájecí vstup 9~24V
-
-
USB Výstup napájení Type-A pouze, žádné signální piny
-
Z kolejnice -
Magnet -
Držák na zeď -
Šrouby -
Stuha
-
Podporuje
Grafická programovací platforma UIFlow, skriptování, bez kompilace, cloudové push -
Plně kompatibilní s Arduino, ESP32-IDF a dalšími hlavními vývojovými platformami
-
Podpora FreeRTOS, s pomocí dvoujádrových a multitaskingových mechanismů, efektivní organizace logiky úkolů, optimalizace efektivity provádění programu.
Správa napájení
Operace:
Zapnutí: Klikněte na centrální tlačítko napájení.
Vypnutí: Stiskněte a podržte centrální tlačítko napájení po dobu 4 sekund.
Doporučené články
M5Stack Začátečník: Nastavení prostředí
M5Stack Začátečník: Správa knihoven Arduino
M5Stack Začátečník: M5Burner Pálení
Zahrnout
-
1x M5Station-485
-
1x USB Type-C (100cm)
-
1x imbusový klíč
Aplikace
-
Průmyslový řadič
-
Vícekanálové snímání dat
-
Prototypování IoT produktů
-
DIY/Prototypování
Specifikace
| Spec | Parametry |
|---|---|
| ESP32-D0WDQ6-V3 | 240MHz dvoujádrový, 600 DMIPS, 520KB SRAM, Wi-Fi |
| Blikat | 16MB |
| Napájení z USB | 5V@1A |
| Napájení RS485 | 9~24V@1A |
| Rozhraní | Type-C * 1, GROVE(I2C+I/0+UART) * 6, plnohodnotný USB Type-A (VÝSTUP), PWR485 |
| LED diody | SK6812 * 7 |
| Tlačítka | Tlačítko napájení, fyzické tlačítko \ 3 |
| IPS LCD displej | 1.14"@240*135 ST7789V2 |
| Pravý čas | BM8563 |
| PMU | AXP192 |
| Napěťový/Proudový sběrač | INA3221 + INA199 |
| USB čipy | CH9102F |
| Krokově snižující čipy | SY8303 |
| DC/DC zesílení | SCT12A0DHKR |
| Rozvodný spínač | SGM2553D |
| Anténa | 2.4G 3D anténa |
| Provozní teplota | 0 °C až 60 °C |
| Specifikace základního šroubu | Šroub s vnitřním šestihranem a válcovou hlavou M2*8 |
| Interní vyhrazené rozhraní PCB | Rozhraní baterie (Specifikace: 1,25 mm-4P) Rozhraní USB kabelu (Specifikace: 1,25 mm-4P) |
| Čistá hmotnost | 63.1g |
| Celková hmotnost | 108.1g |
| Rozměry produktu | 92 × 64,5 × 35 mm |
| Velikost balení | 104,5 × 70,5 × 50 mm |
| Materiál pouzdra | ABS+PC |
