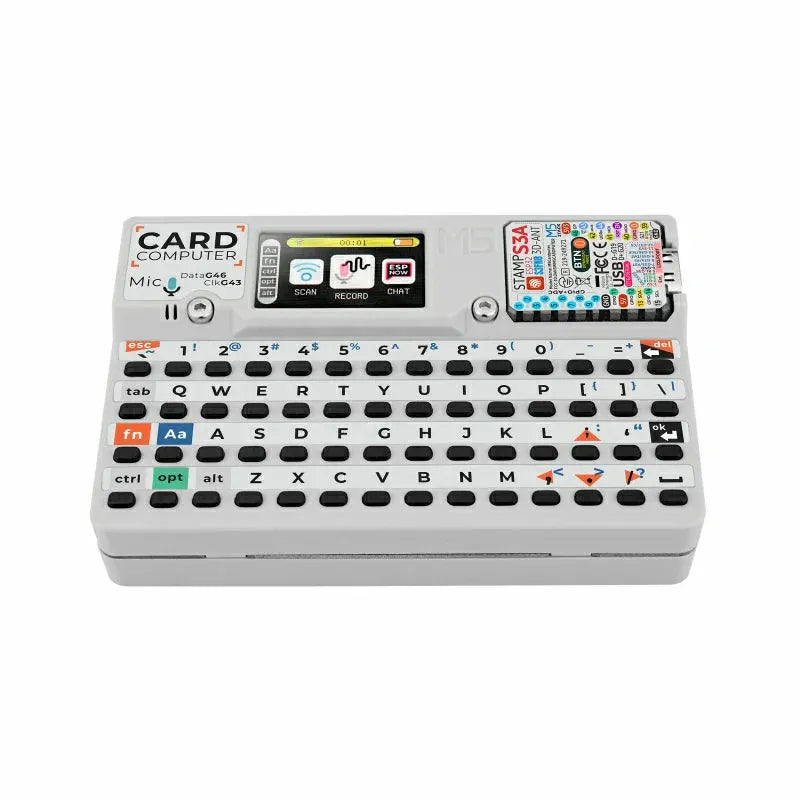

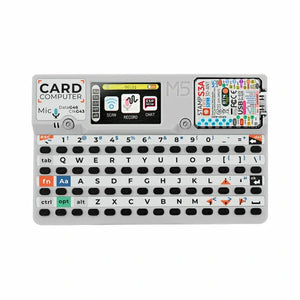

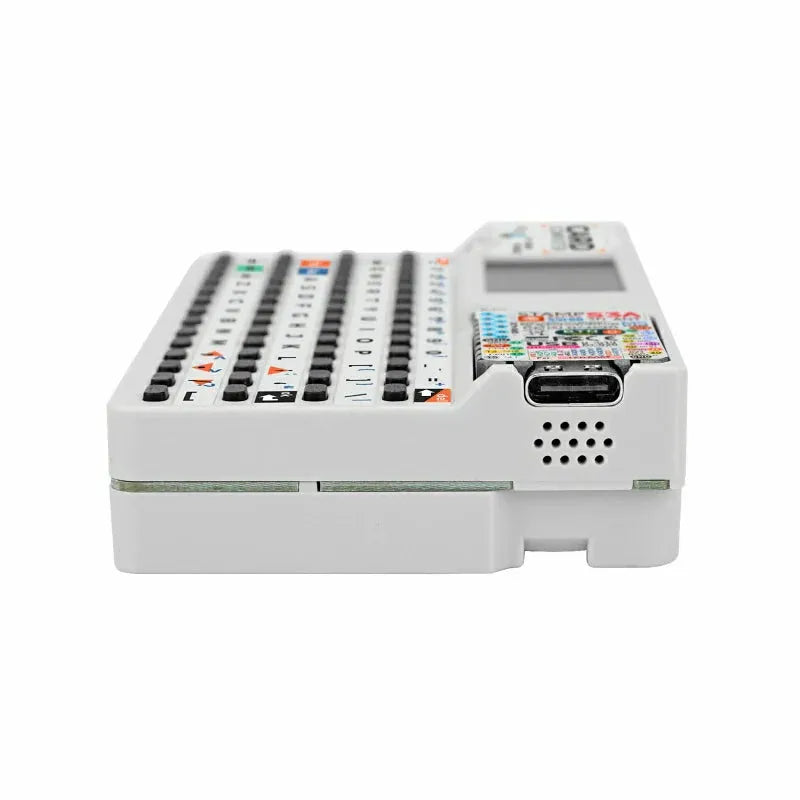

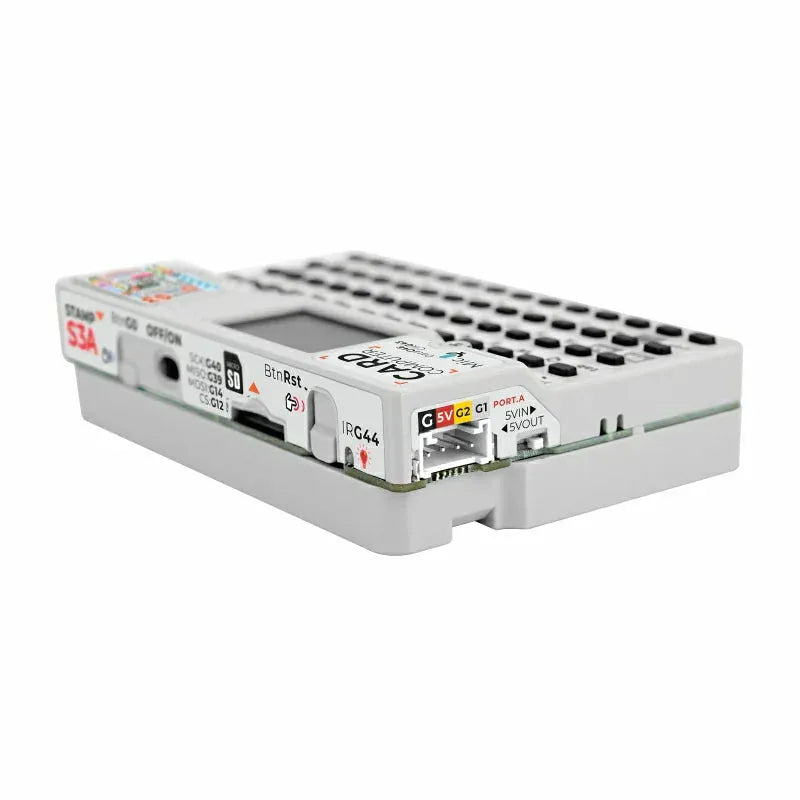

Cardputer v1.1 je vysoce výkonný počítač na kartu navržený pro inženýry, komplexně vylepšený oproti původnímu Cardputeru. Nová verze obsahuje zcela nový StampS3A mikrokontrolér a optimalizovanou anténu a klávesy jádrového modulu, což výrazně zlepšuje stabilitu systému a uživatelský zážitek.
Co se týče ovládání a interakce, je produkt vybaven 56klávesovou klávesnicí a 1,14palcovou TFT obrazovkou pro efektivní zobrazení a ovládání; na palubě je SPM1423 digitální MEMS mikrofon podporující nahrávání a funkce probuzení a výstup zvuku přes integrovaný dutinový reproduktor; navíc infračervený vysílač poskytuje externí infračervené ovládací schopnosti.
Pro rozšířenou funkčnost usnadňuje vestavěné rozhraní Grove rozšíření vlastních senzorů; úložiště je rozšířeno o slot na Micro SD kartu pro snadné rozšíření úložného prostoru. Napájecí systém využívá interní baterii 120mAh spolu s baterií 1400mAh v základně, integrující nabíjení lithiové baterie a boost/buck obvody pro výrazné prodloužení životnosti baterie. Konstrukčně je základna vybavena magnety pro přilnavost k kovu a je kompatibilní s LEGO stud rozšířením.
Tento produkt je široce použitelný pro rychlé funkční ověření, průmyslové řízení, domácí řídicí systémy a různé další aplikační scénáře.

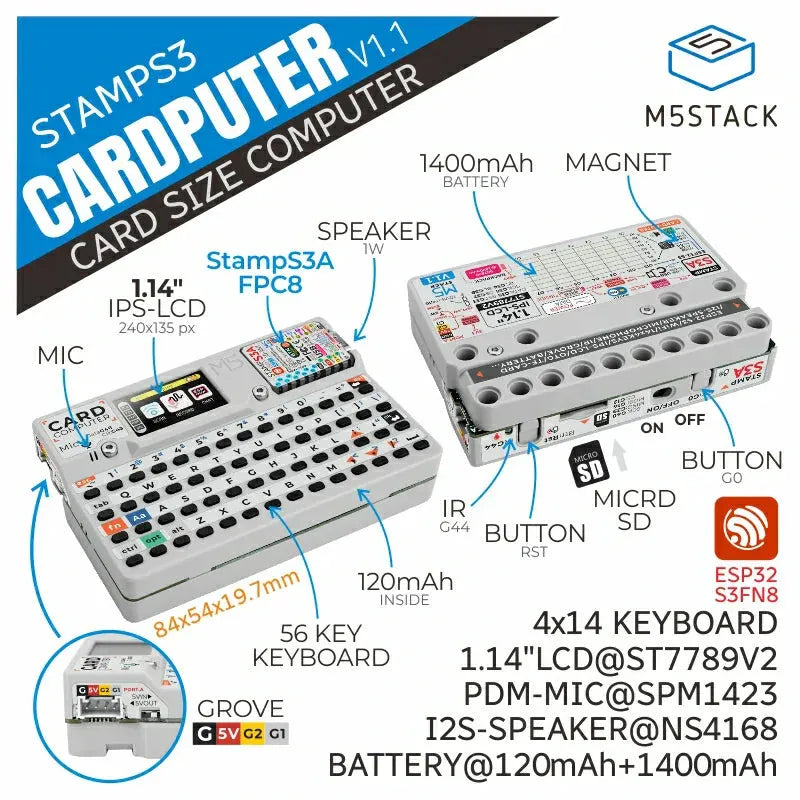

Funkce
- Mikrokontrolér StampS3A
- 56klávesová klávesnice
- 1,14palcový TFT displej
- Reproduktor v dutině a digitální MEMS mikrofon SPM1423
- Infračervený vysílač pro infračervenou ovládací interakci
- Rozhraní HY2.0-4P
- Slot pro Micro SD kartu

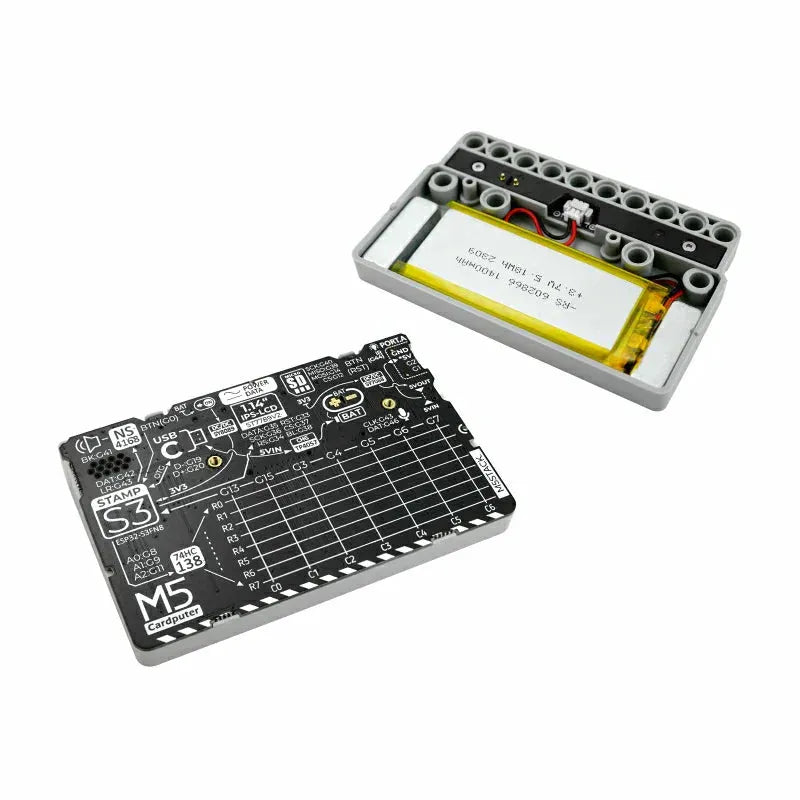

- Vestavěné lithium baterie 120mAh a základna 1400mAh
- Základna s magnety
- Kompatibilní s LEGO stud rozšířením
- Vývojové platformy

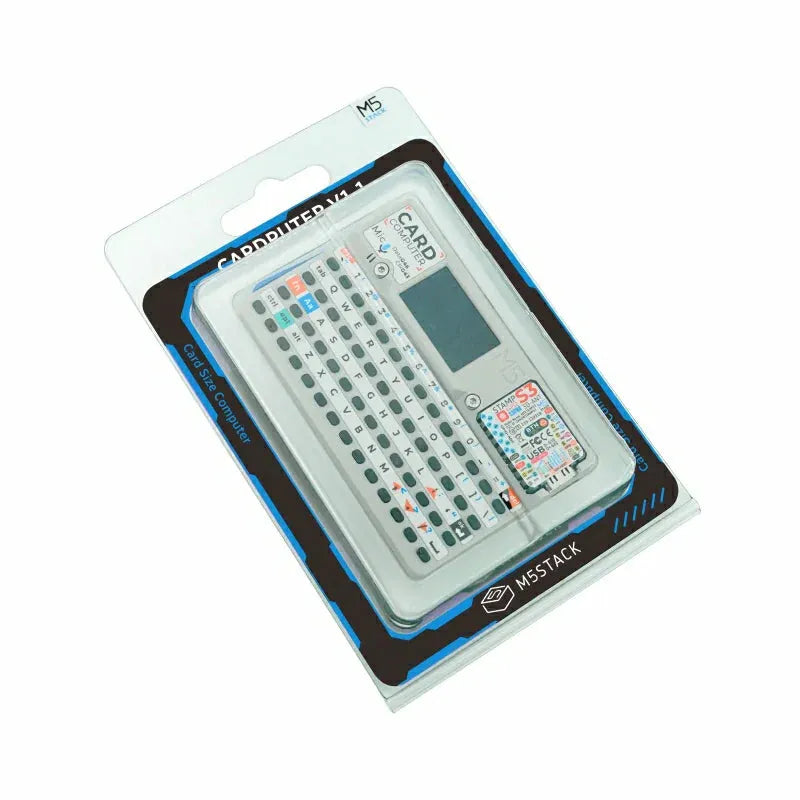

Obsahuje
- 1 x Cardputer V1.1
- 1 x L-klíč 1,5 mm (pro šrouby M2)
Aplikace
- Rychlá funkční verifikace a prototypování
- Průmyslové řízení a automatizace
- Systémy domácí automatizace
- Sběr dat a monitorování senzorů
- Vývoj a učení vestavěných systémů
- Bezdrátová komunikace a IoT projekty
Specifikace
| Specifikace | Parametr |
|---|---|
| StampS3A | ESP32-S3 (Xtensa LX7), 8MB Flash, Wi-Fi, OTG, CDC |
| Flash | 8MB |
| Úložiště | SD karta |
| Klávesnice | 56 kláves (4 x 14) |
| Tlačítko | 1 x Tlačítko reset + 1 x Uživatelské tlačítko |
| Grove | 1 x HY2.0-4P |
| Kapacita baterie | 120mAh + 1400mAh (v základu) |
| Displej | ST7789V2 @ 1.14 Inch, 240 x 135 px |
| Reproduktor | 8Ω @ 1W I2S @ NS4168 |
| Mikrofon | MEMS mikrofon @ SPM1423 |
| Infračervené | Při 0°: 410cm (přímá vzdálenost) Při 90°: 66cm Při 45°: 170cm |
| Proud v režimu spánku | DC-4.2V @ 0.15uA |
| Provozní proud | Režim IR přenosu: DC-4.2V/148.07mA Režim klíče: DC-4.2V/138.93mA |
| Provozní teplota | 0-40°C |
| Velikost produktu | 84.0 x 54.0 x 19.7mm |
| Velikost balení | 149.0 x 94.0 x 18.0mm |
| Hmotnost produktu | 90.0g |
| Hrubá hmotnost | 106.8g |

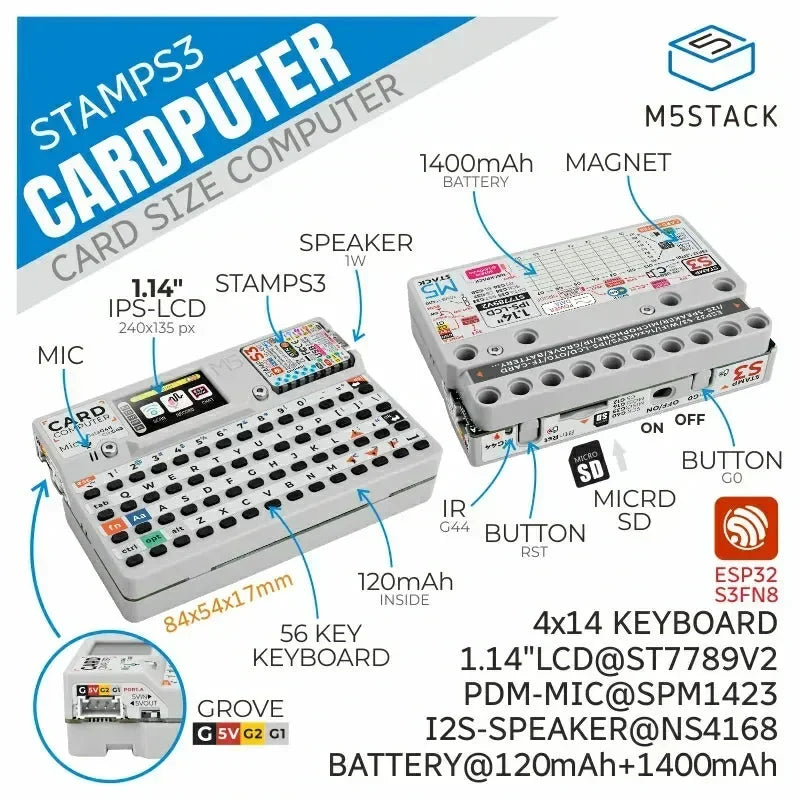

Rozdíl mezi Cardputer V1.1, Cardputer Adv a Cardputer
| Položka pro srovnání produktů | Cardputer-Adv | Cardputer v1.1 | Cardputer |
|---|---|---|---|
| Jádrový modul | Stamp-S3A | Stamp-S3A | Stamp-S3 |
| Logika RGB LED | Sdílí energii s podsvícením displeje, optimalizovaná řídicí logika | Sdílí energii s podsvícením displeje, optimalizovaná řídicí logika | Napájeno přímo |
| Design antény | Optimalizovaný design antény pro lepší příjem | Optimalizovaný design antény pro lepší příjem | Standardní anténa |
| Kapacita baterie | 1750mAh | 120mAh + 1400mAh | 120mAh + 1400mAh |
| Audio Solution | ES8311 | NS4168 + SPM1423 | NS4168 + SPM1423 |
| Audio port | 3,5mm audio jack | / | / |
| IMU | BMI270 | / | / |
| Rozšíření klávesnice IO | TCA8418RTWR | 74HC138 | 74HC138 |
| Rozšiřující porty | HY2.0-4P + EXT 2.54-14P | HY2.0-4P | HY2.0-4P |
| Očko na šňůrku | Ano | Ne | Ne |
Arduino
Platform.IO
[env:m5stack-stamp-s3]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
upload_speed = 1500000
build_flags =
-DESP32S3
-DCORE_DEBUG_LEVEL=5
-DARDUINO_USB_CDC_ON_BOOT=1
-DARDUINO_USB_MODE=1
lib_deps =
M5Unified=https://github.com/m5stack/M5Unified
ESP-IDF
Easyloader
| Easyloader | Odkaz ke stažení | Poznámky |
|---|---|---|
| Cardputer v1.1 uživatelská demo Easyloader | Stáhnout | / |
Schéma
Velikost modelu
