LILYGO T-FPGA ESP32S3 a řízení FPGA

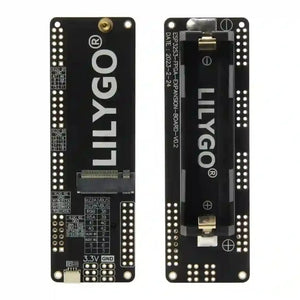

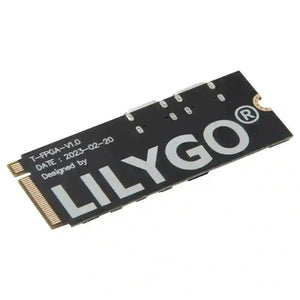

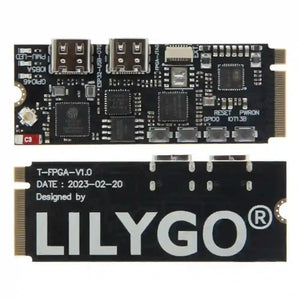

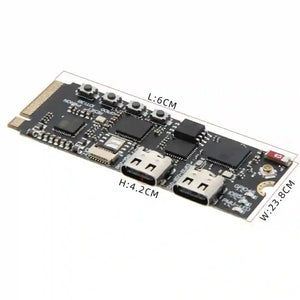

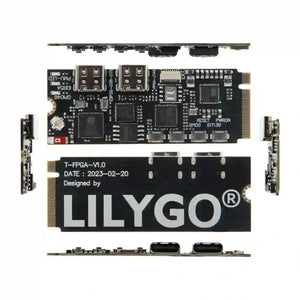

LILYGO T-FPGA je pokročilá vývojová deska, která integruje ESP32-S3 a řídicí čip FPGA (GW1NSR-LV4CQN48PC6/15), poskytující výkonnou platformu pro IoT, AI, edge computing a aplikace založené na FPGA. S dvoujádrovým procesorem ESP32-S3, vysokorychlostním FPGA a několika možnostmi paměti je tato deska navržena pro složitý vestavěný vývoj.
Klíčové vlastnosti
- Dvoujádrový procesor ESP32-S3 LX7 s 16MB Flash a 8MB PSRAM.
- Integrované FPGA (GW1NSR-LV4CQN48PC6/15) s 64M PSRAM, 64M HyperRAM a 32M NOR Flash.
- Bezdrátové připojení: 2,4 GHz Wi-Fi a Bluetooth 5 (LE).
- Správa napájení AXP2101 pro přepínání napětí mezi oblastmi FPGA BANK.
- Podporuje komunikaci mezi ESP32-S3 a FPGA přes šest datových linek.
- Rozšiřitelný LCD displej pro integraci zobrazení.
- JTAG ladicí port pro vývoj a ladění FPGA.
Diagram pinů
Specifikace
| Komponent | Podrobnosti |
|---|---|
| Mikrokontrolér | ESP32-S3R8 Dvoujádrový LX7 |
| Flash paměť | 16MB |
| PSRAM | 8MB |
| Bezdrátové připojení | 2,4 GHz Wi-Fi, Bluetooth 5 (LE) |
| Podpora rozvoje | Arduino, PlatformIO-IDE, Micropython |
| Anténa | Výchozí keramika |
| Integrované funkce | Tlačítko Boot + Reset + Napájení |
Specifikace FPGA
| Komponent | Podrobnosti |
|---|---|
| FPGA čip | GW1NSR-LV4CQN48PC6/15 |
| Balík | QFN48P |
| Rychlost | C6/15 |
| LUT4 | 4608 |
| Flash paměť | 256K |
| PSRAM | 64M |
| HyperRAM | 64M |
| NOR blesk | 32M |
| Hardcorový procesor | Cortex-M3 |
| Rozvoj | Vývoj FPGA |
| Ladicí port | JTAG |
Zahrnuje
Aplikace
- AI a Edge Computing: Využijte FPGA a ESP32-S3 pro AI inferenci a zpracování dat v reálném čase.
- Vývoj IoT: Bezdrátové a FPGA založené IoT aplikace.
- Vestavěné vidění a robotika: Aplikace pro zpracování signálů a řízení vysokou rychlostí.
- Průmyslová automatizace: Řídicí systémy založené na FPGA s konektivitou ESP32-S3.
- Chytré displeje: integrace LCD pro vizualizační aplikace.
Referenční kód
