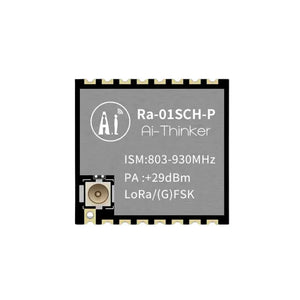

Ra-01SCH-P je výkonný LoRa modul vyvinutý společností Ai-Thinker, navržený pro bezdrátovou komunikaci na dlouhé vzdálenosti s ultra nízkou spotřebou energie. Tento modul pracuje v frekvenčním rozsahu 803MHz–930MHz, využívající technologii modulace LoRa™ pro vylepšenou odolnost proti rušení, ultra dlouhý přenos na velké vzdálenosti a nízkou spotřebu energie.
Vybaven čipem LLCC68 RF, Ra-01SCH-P integruje výkonový zesilovač (PA) a nízkošumový zesilovač (LNA), poskytující +29dBm vysílací výkon s ultra vysokou citlivostí -137dBm (SF10 125KHz). Je ideální pro chytré zemědělství, průmyslovou automatizaci, zabezpečení chytré domácnosti a aplikace vzdáleného monitorování.
Klíčové vlastnosti Ra-01SCH-P
- Podpora širokého frekvenčního pásma
Pracuje v pásmu 803MHz–930MHz, vhodném pro globální aplikace IoT.
- Vysoká citlivost a komunikace na dlouhé vzdálenosti
Dosahuje citlivosti -137dBm a +29dBm vysílacího výkonu, což zajišťuje spolehlivé bezdrátové připojení na dlouhé vzdálenosti.
- Nízká spotřeba energie
V režimu příjmu může být spotřeba energie tak nízká jako 16mA, což je ideální pro IoT aplikace napájené z baterie.
- Více metod modulace
Podporuje modulace FSK, GFSK a LoRa™, což nabízí flexibilitu pro různé potřeby bezdrátové komunikace.
- Vysoká propustnost dat
Podporuje faktory šíření SF5–SF11, optimalizující poměr mezi rychlostí přenosu dat a dosahem.
- Flexibilní anténní rozhraní
Kompatibilní s pájením do poloviny otvoru, montáží do průchozího otvoru a konektorem IPEX, což poskytuje více možností instalace.
- Spolehlivá SPI komunikace
Používá rozhraní SPI s poloduplexním přenosem, detekcí chyb CRC a podporuje velikosti datových paketů až do 256 bajtů.
- Nastavitelná konfigurace napájení
- Výchozí režim: Interní PA pracuje na 3,3V, s +29dBm výstupním výkonem a 750mA odběrem proudu.
- Konfigurovatelný režim: Interní PA pracuje na 5V, s výstupním výkonem +31dBm a proudovou spotřebou 1A (vyžaduje přizpůsobení).
Technické specifikace
| Parametr | Specifikace |
|---|---|
| Model | Ra-01SCH-P |
| Čipová sada | LLCC68 |

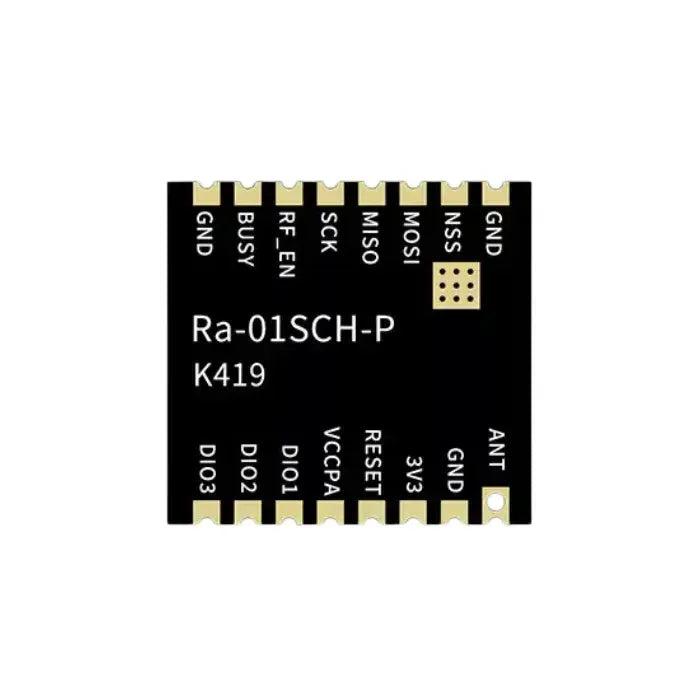

| Tvarový faktor | SMD-16, dvouřadé uspořádání pinů |
| Rozměry | 17 × 16 × 3,2mm (±0,2mm) |
| Typ antény | Kompatibilní s konektory s polodírou, průchozími otvory a IPEX |
| Frekvenční pásmo | 803 MHz – 930 MHz |
| Modulace | FSK, GFSK, LoRa™ |
| Faktory šíření | SF5 – SF11 |
| Citlivost | -137dBm @ SF10 125KHz |
| Přenosový výkon | +29dBm (výchozí), +31dBm (vlastní) |
| Provozní napětí | 3,0V – 3,6V, typicky 3,3V, >1A proud |
| Spotřeba energie | Režim příjmu: 16mA, Režim přenosu: až 1A |
| Provozní teplota | -40 °C až 85 °C |
| Podmínky skladování | -40°C až 125°C, <90 % relativní vlhkosti |
| Rozhraní | SPI |
| Maximální přenosová rychlost | 300 kb/s |
Proč zvolit Ra-01SCH-P?
-
Bezkonkurenční bezdrátová komunikace na dlouhé vzdálenosti
Kombinuje vysokou citlivost (-137dBm) s vysokým výstupním výkonem (+29dBm) pro umožnění ultra-dlouhého přenosu. -
Nízkoenergetický design
Navrženo pro energeticky úsporné IoT, chytrá města a průmyslové aplikace, zajišťující prodlouženou výdrž baterie. -
Univerzální instalace a integrace
Podporuje více anténních rozhraní a standardní SPI konektivitu pro snadnou integraci hardwaru. -
Robustní výkon a průmyslová spolehlivost
Funguje při extrémních teplotách (-40 °C až 85 °C), vhodný jak pro vnitřní, tak venkovní nasazení. -
Ideální pro IoT, dálkové snímání a chytré zemědělství
Ideální pro chytré měření, bezpečnostní systémy, precizní zemědělství a monitorování životního prostředí.
Použití Ra-01SCH-P
Modul Ra-01SCH-P LoRa je optimalizován pro bezdrátové IoT aplikace s dlouhým dosahem a nízkou spotřebou energie, včetně:
- Chytré zemědělství (monitorování vlhkosti půdy, řízení zavlažování)
- Průmyslová automatizace (vzdálené monitorování, sledování majetku)
- Chytrá domácnost a bezpečnost (detekce vloupání, alarmové systémy)
- Monitorování životního prostředí (meteorologické stanice, senzory kvality ovzduší)
- Řetězec dodávek a logistika (sledování vozového parku, správa zásob)
