M5StickC PLUS je miniaturní vývojová deska založená na čipu ESP32-PICO-D4 s kompaktním a výkonným designem. Integruje širokou škálu senzorů a modulů a je ideální pro rychlé prototypování a vývoj aplikací Internetu věcí (IoT).
M5StickC PLUS je verze s velkou obrazovkou modelu M5StickC, hlavní řídicí jednotkou je modul ESP32-PICO-D4 s funkcí WIFI, malé tělo s integrovaným bohatstvím hardwarových zdrojů, jako je infračervené záření, RTC, mikrofon, LED diody, IMU, tlačítka, bzučák, PMU atd. Při zachování původní funkce M5StickC byl přidán pasivní bzučák, zatímco velikost obrazovky byla upgradována na 1,14palcovou TFT obrazovku s rozlišením 135 * 240, což představuje oproti předchozí 0,96palcové obrazovce nárůst zobrazovací plochy o 18,7 %. Kapacita baterie je 120mAh, rozhraní také podporuje produkty řady HAT a Unit.
Exteriér je vybaven třemi tlačítky umístěnými na levé, přední a pravé straně. Tlačítko na levé straně slouží k zapínání, vypínání a restartování, zatímco přední a pravá tlačítka lze použít nejen jako tlačítka pro výběr v menu, ale také pro programovací ovládání. Horní část zařízení vede k 8 IO portům, které lze použít k rozšíření periferních programů, a spodní část obsahuje rozšiřující port HY2.0-4P a hlavní konektor Type-C.
Níže je diagram struktury napájení M5stick PLUS:
Nativní funkce
1. Zobrazovací funkce: bohaté grafické rozhraní může být zobrazeno prostřednictvím TFT obrazovky, která podporuje obrázky, text a kreslení grafů.
2. Čtení senzoru: Vestavěný šestiosý IMU senzor, který lze použít pro detekci polohy, sledování pohybu a další aplikace.
3. Komunikační funkce: podpora Wi-Fi a Bluetooth komunikace, pohodlné pro výměnu dat s jinými zařízeními a cloudovými platformami.
4. Infračervené vyzařování: Vestavěný infračervený vysílač, může realizovat funkci infračerveného dálkového ovládání.
5. Audio vstup: vestavěný mikrofon, lze použít pro zachycení zvuku a rozpoznávání hlasu.
6. Programovatelné klávesy: se dvěma programovatelnými klávesami, pohodlné pro realizaci uživatelské interakce.
Scénář použití
1. Řízení IoT zařízení
M5StickC PLUS lze použít pro ovládání chytrých domácích zařízení, jako jsou chytrá světla, chytré zásuvky atd. Dálkové ovládání a monitorování stavu lze realizovat prostřednictvím Wi-Fi připojení.
2. Monitorování životního prostředí Pomocí svého rozšiřujícího rozhraní může připojit různé senzory, jako jsou senzory teploty a vlhkosti, plynové senzory atd., aby bylo možné realizovat monitorování a nahrávání environmentálních dat v reálném čase.
3.Nositelná zařízení
Díky své kompaktní velikosti a vestavěným IMU senzorům může být M5StickC PLUS použit k vývoji nositelných zařízení, jako jsou chytré hodinky a sportovní trackery.
4.Vzdělávání a učení
M5StickC PLUS poskytuje bohaté vývojové zdroje a návody, což je vhodné jako učební a experimentální platforma, která pomáhá studentům a nadšencům rychle zvládnout vývoj vestavěných systémů a technologie IoT.
5.Ovládání robota
Lze jej použít jako řadič pro mikroroboty nebo drony, využívající jeho výkonný výpočetní výkon a více komunikačních rozhraní k realizaci složitého řízení pohybu a zpracování dat.
Další sdílení vývoje M5StickcPlus s rozsvícenými LED diodami
Instalace nástroje pro pálení
Stačí vybrat odpovídající operační systém k instalaci
Spálit firmware
Dvojitým kliknutím na M5Burner.exe v nástroji pro vypalování nainstalovaném v předchozím kroku. Vyberte ten, který odpovídá vašemu hardwaru, pro stažení a vypálení.
Displej vytáčení po úspěšném vypálení
Povolte režim offline vývoje zařízení - tj. USB režim. Stiskněte levé tlačítko pro restartování a poté stiskněte pravé tlačítko pro vstup do rozhraní nastavení režimu, vyberte USB režim.

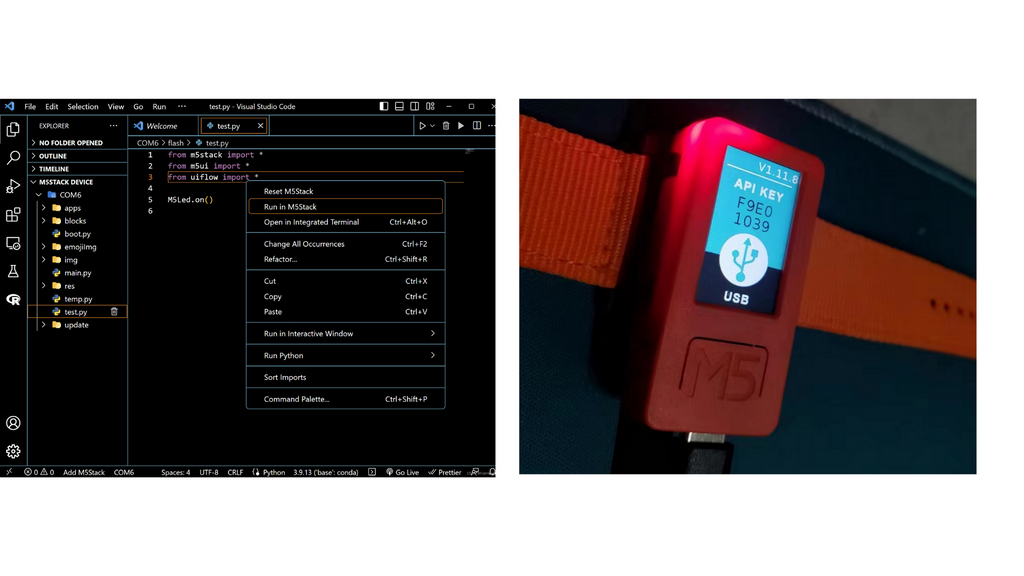

Řízení LED--Osvětlovací experiment
Otevřete strom souborů M5Stack
Vložte testovací kód na oficiální webovou stránku a spusťte ho.
