Waveshare PCIe till SIMCom/Quectel 5G/4G/3G HAT för Raspberry Pi 5 RM520N-GL
Detaljer
Förbjudet av modulstillverkaren SIMCOM/QUECTEL, vi får inte skicka denna produkt eller ge teknisk support till följande länder/regioner: Iran, Nordkorea, Kuba, Sudan, Syrien.
RM530N-GL är för närvarande endast certifierad av T-Mobile och har ännu inte erhållit certifiering från operatörer som Verizon eller AT&T. Om du behöver dessa certifieringar, välj RM520N-GL.

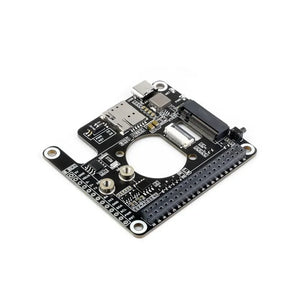

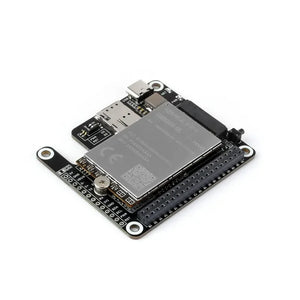

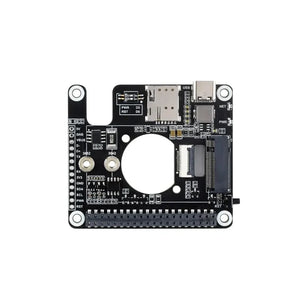

PCIe To 5G HAT för Raspberry Pi 5
PCIe-protokoll, stöder 5G högpresterande nätverk
* endast för referens, Raspberry Pi 5 ingår INTE.
Funktioner i korthet
- Levereras med PCIe TO 5G HAT+
- Inbyggd M.2(NGFF) Key B-plats, stöder SIM82XX och RM5XX-seriens 5G-moduler och är kompatibel med 3042/3052-paket
- Inbyggd PCIE-kontakt, kan anslutas direkt till Raspberry Pi 5 PCIe-gränssnitt för 5G-nätverk, stöder Raspberry Pi OS och OpenWRT
- Inbyggd Type-C-port för 5G-nätverk för Raspberry Pi eller PC via USB-kabel, firmwareuppdatering eller extern strömingång
- HAT+ standarddesign med inbyggd I2C EEPROM och stöd för Raspberry Pi 40PIN GPIO stapelbar expansion
- Inbyggd strömövervakningschip för realtidsmätning av spänning, ström och effekt
- Inbyggd SIM-kortplats för NANO SIM-kort
- Inbyggd återställningsknapp, ström- och nätverksindikatorer för enkel felsökning och övervakning av driftstatus
- Erbjuder alternativ för 5G-modul, vänligen se modulens specifikationer och tillämplig region nedan för att välja din 5G HAT-kit innan beställning
- Levereras med anpassad 5G-4IN1-PCB-antenn för snygg kabelhantering, stödjer installation ovanpå eller under
Alternativ för SIMCom/Quectel 5G-modul
Testad för att stödja flera SIMCom/Quectel Qualcomm 5G-moduler
kompatibel med 3042 / 3052 storlek 5G M.2-moduler
| Modell | RM502Q-AE 5G HAT+ | RM520N-GL 5G HAT+ | RM530N-GL 5G HAT+ | SIM8262E-M2 5G HAT+ | SIM8262A-M2 5G HAT+ | ||||
|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
|||||
| 5G-modul |
 RM502Q-AE |
 RM520N-GL |
 RM530N-GL |
 SIM8262E-M2 |
 SIM8262A-M2 |
||||
| 5G-standard | 3GPP R15 | 3GPP R16 | |||||||
| 5G | Sub-6 GHz | Sub-6G & mmWave | Sub-6 GHz | ||||||
| Gällande region | Global (utom Kina) | Global | utom Amerika | Amerika | |||||
| Mått | 30.0 × 52.0 × 2.3 (mm) | 30.0 × 42.0 × 2.3 (mm) | |||||||
| Frekvensband | |||||||||
| 5G | 5G NR | - | n257, n258, n260, n261 | n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79 | n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79 | ||||
| 5G NR NSA | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | |||||||
| 5G NR SA | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | |||||||
| LTE | LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 | B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 | B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71 | |||||
| LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B48 | B38, B39, B40, B41, B42, B43 | B41, B46, B48 | ||||||
| LAA | B46 | - | |||||||
| UMTS | WCDMA | B1, B2, B3, B4, B5, B6, B8, B19 | B1, B2, B4, B5, B8, B19 | B1, B5, B8 | B2, B4, B5 | ||||
| GNSS | GPS / GLONASS / BeiDou (Compass) / Galileo / QZSS (QZSS stöds inte på RM502Q-AE) | GPS / GLONASS / BeiDou / Galileo / QZSS | |||||||
| Datahastighet | |||||||||
| 5G mmWave | - | nedlänk 4 Gbps; uplänk 1,4 Gbps |
- | ||||||
| 5G SA Sub-6 | nedlänk 4,2 Gbps; uplink 450 Mbps |
downlink 2,4 Gbps; uplink 900 Mbps |
downlink 2,4 Gbps; uplink 500 Mbps |
||||||
| 5G NSA Sub-6 | downlink 5 Gbps; uplink 650 Mbps |
downlink 3,4 Gbps; uplink 550 Mbps |
|||||||
| LTE | downlink 2 Gbps; uplink 200 Mbps |
downlink 1,6 Gbps; uplink 200 Mbps |
downlink 1,0 Gbps; uplink 200 Mbps |
||||||
| UMTS | downlink 42 Mbps; uplink 5,76 Mbps |
||||||||
| Obs: Ovanstående är de stödda 5G-modulerna efter testning; Om du behöver använda andra 5G-moduler, vänligen bekräfta med modulens tillverkare för gränssnitts- och lägeskompatibilitet. | |||||||||
Stöder 5G/4G/3G nätverk
Stöder 5G NSA (4G och 5G samnätverk) och SA (5G separat nätverk); Stöder 4G/3G Internet
* frekvensbandsdiagrammet ovan är endast för referens, vänligen bekräfta de stödda banden enligt din lokala tjänsteleverantör.

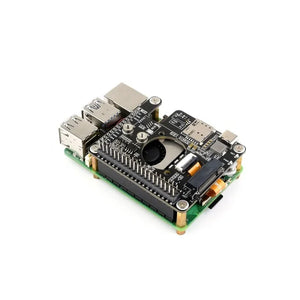

Ansluter till PI5 via PCIe-gränssnitt
Inbyggd PCIe-kontakt, kan direkt anslutas till Raspberry Pi 5 PCIe-gränssnitt för 5G-nätverk via 16PIN-kabel
* endast som referens, vänligen se Paketets innehåll för detaljerad delista
Portering av PCIe MHI-drivrutin
Raspberry Pi 5 kan ladda modulen via PCIe MHI-drivrutin
kompatibel med senaste Raspberry Pi OS och OpenWRT-system
Raspberry Pi OS
OpenWRT
Nätverksansluter andra enheter via nätverkskabel
Individuellt strömförsörjd och delar WIFI
Ansluter till Windows/Linux-värd via USB
Inbyggd Type-C-port, stöder anslutning till Windows/Linux-värd via USB-kabel för 5G-nätverk, firmwareuppdatering eller felsökning
Ansluter till Raspberry Pi 4B
Anslutning till PC
stöder Windows/Linux-system via USB-port
Levereras med 5G-4IN1-PCB-antenn
Stöder montering både på toppen och botten, enkel att installera, bra kommunikationseffekt
Installera på botten
Installera på toppen
Inbyggd strömövervakningschip och EEPROM
för realtidsövervakning av spänning, ström och effekt för modulen via I2C
stöder sparande av HAT+ ID och produktinformation, kompatibel med HAT+ standard
Så här installerar du
Pinout-definition
Användningsscenarier
Industriella routrar, hem-gateways, set-top-boxar, industriella bärbara datorer, konsumentbärbara datorer, industriella PDA:er, robusta industri-PC:er och digital skyltning...
Yttermått
